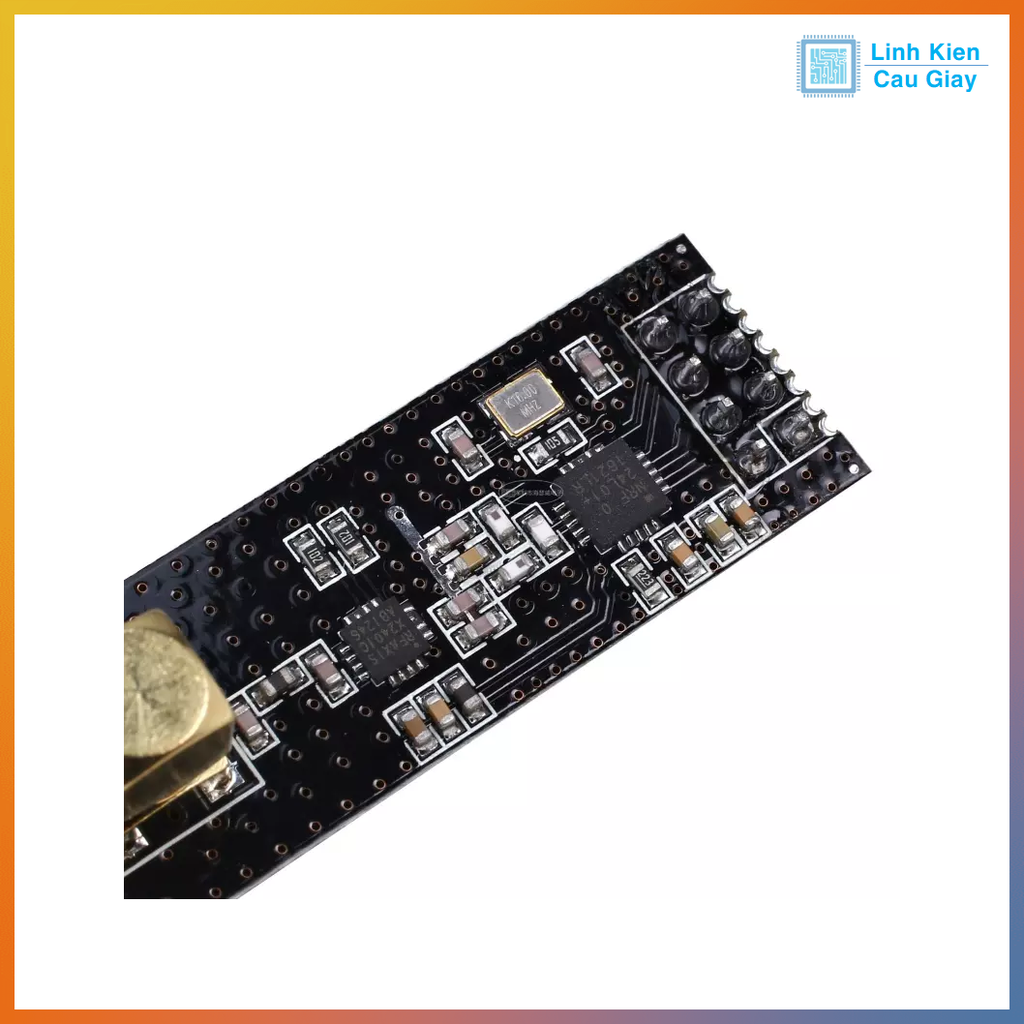

Module NRF24L01 + PA LNA 2.4GHz anten rời

Module NRF24L01 + PA LNA 2.4GHz anten rời

(Mã SP:CG000010)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

84.000₫

Mô tả :

Module NRF24L01 + PA LNA hoạt động ở tần số 2.4GHz ISM, có công suất phát cao nhờ mạch PA (Power Amplifier) và tăng cường thu nhờ LNA (Low Noise Amplifier). Đi kèm anten rời giúp khoảng cách truyền lên tới 800 – 1200m (môi trường thoáng). Giao tiếp SPI, dễ dàng sử dụng với Arduino, ESP32, STM32, Raspberry Pi trong các dự án IoT, Smart Home, robot, điều khiển từ xa, mạng cảm biến không dây.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

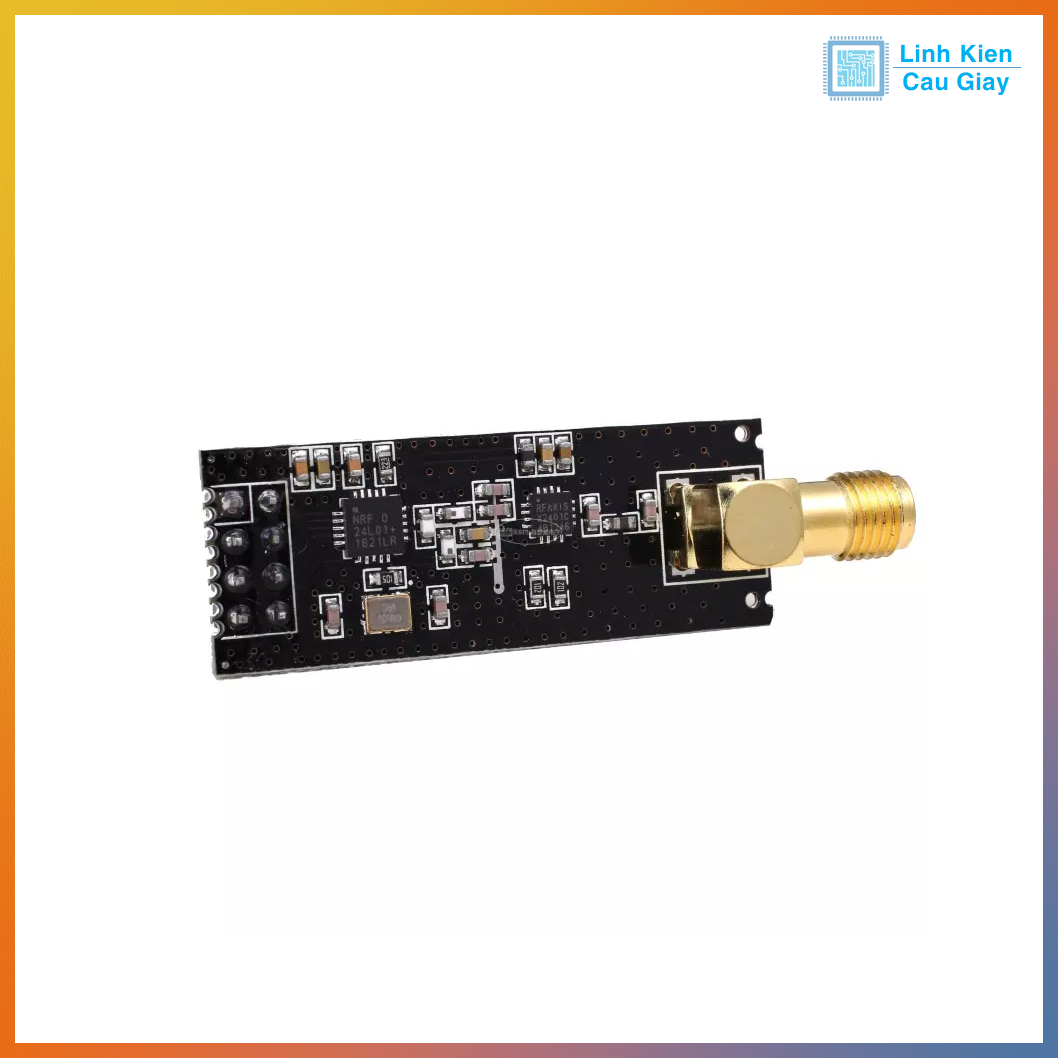

Module RF NRF24L01 + PA LNA 2.4GHz – Thu phát không dây công suất cao, anten rời

Mô tả sản phẩm

Đây là phiên bản nâng cấp của module NRF24L01 thường, tích hợp thêm PA (Power Amplifier) và LNA (Low Noise Amplifier), đi kèm anten rời SMA giúp mở rộng tầm xa và độ ổn định.
Module hoạt động ở dải 2.4GHz ISM, tiêu thụ điện năng thấp, hỗ trợ nhiều kênh và tốc độ truyền khác nhau.

Ứng dụng

Robot, drone, xe điều khiển từ xa cần truyền dữ liệu ổn định.
IoT/Smart Home: truyền dữ liệu cảm biến, điều khiển thiết bị.
Mạng mesh cảm biến không dây.
Máy đo đạc, báo động từ xa.
Các dự án Arduino/ESP32 học tập và nghiên cứu RF.

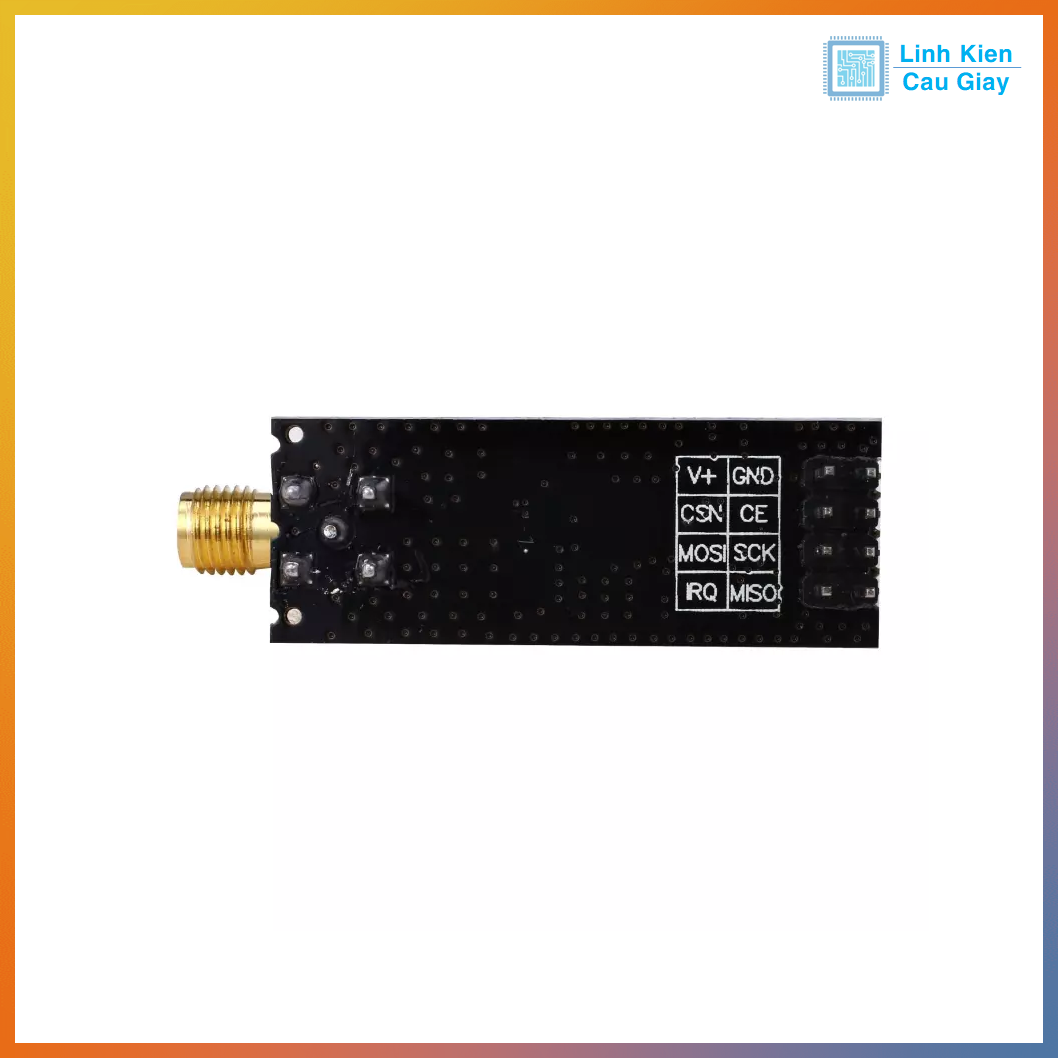

Sơ đồ chân

VCC: 3.3V (không cấp 5V trực tiếp).
GND: mass.
CE: Chip Enable.
CSN: Chip Select SPI.
SCK: Clock SPI.
MOSI: Master Out Slave In.
MISO: Master In Slave Out.
IRQ: Ngắt báo trạng thái (có thể bỏ).

Thông số kĩ thuật

Chip chính: NRF24L01+.
Tần số hoạt động: 2.4GHz ISM.
Điện áp: 1.9V – 3.6V (khuyên dùng 3.3V).
Giao tiếp: SPI (max 10MHz).
Tốc độ truyền: 250kbps, 1Mbps, 2Mbps.
Công suất phát: +20 dBm (với PA).
Độ nhạy thu: –104 dBm (với LNA).
Khoảng cách truyền: 800m – 1200m (anten chuẩn, môi trường thoáng).

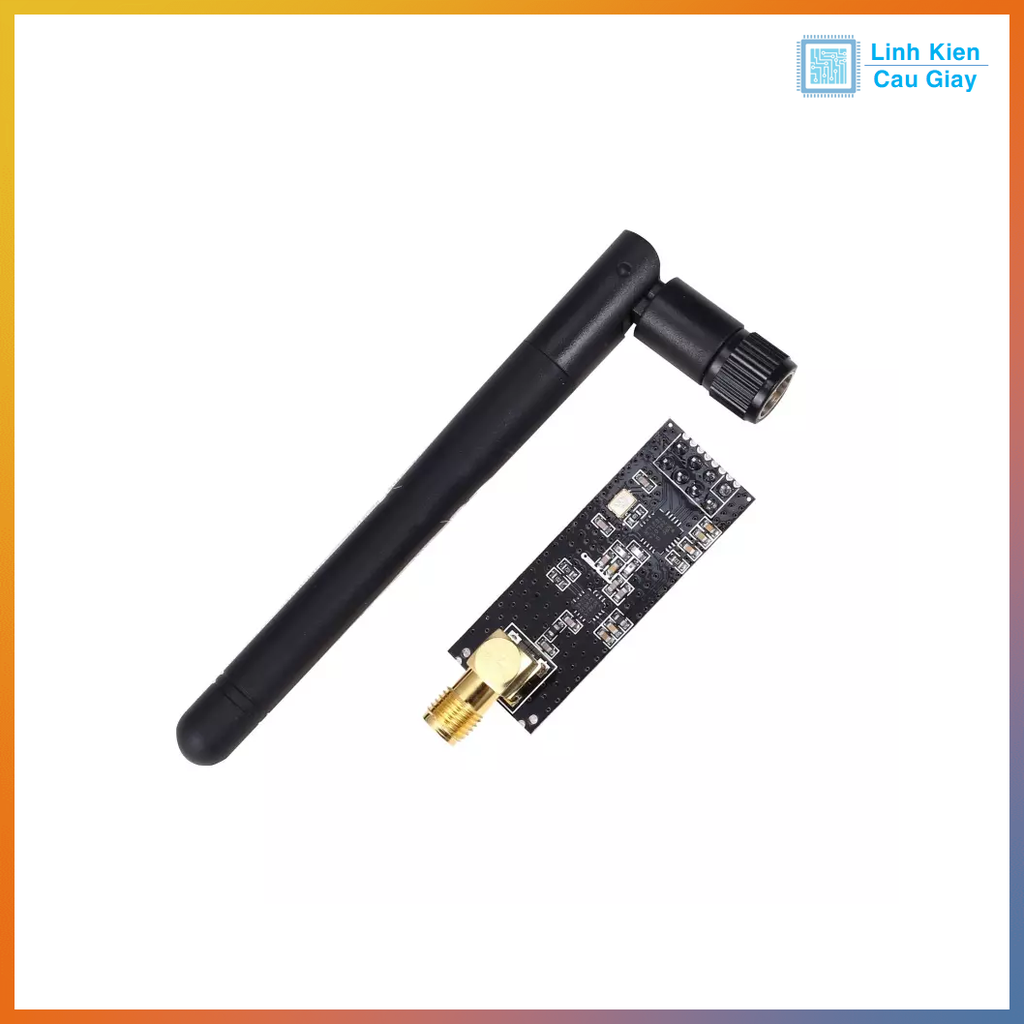

Anten: anten ngoài SMA tháo rời.
Kích thước: ~47mm x 17mm (không tính anten).

Hướng dẫn sử dụng

Cấp nguồn 3.3V riêng biệt, dòng ≥ 200mA để ổn định (không dùng trực tiếp từ Arduino).
Kết nối module với Arduino/ESP32 qua SPI.
Dùng thư viện RF24 hoặc Mirf trong Arduino IDE để lập trình.
Thiết lập 1 module làm TX, module kia làm RX để kiểm tra.
Điều chỉnh tốc độ truyền và công suất phù hợp để tăng độ ổn định.
