Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m (Hàng xịn)

(Mã SP:PVN1727)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

170.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

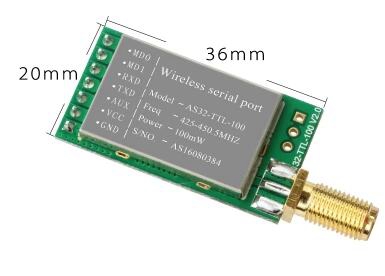

Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m (Hàng xịn)

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m được tích hợp phần chuyển đổi giao tiếp SPI của SX1278 sang UART giúp việc giao tiếp và sử dụng rất dễ dàng, chỉ cần kết nối với Software của hãng để cấu hình địa chỉ , tốc độ và công suất truyền là có thể sử dụng (cần mua thêm mạch chuyển USB-UART để kết nối máy tính).

Thông số kỹ thuật:

  • Model: E32-TTL-100 RF
  • IC chính: SX1278 từ SEMTECH.
  • Điện áp hoạt đông: 2.3 - 5.5 VDC
  • Điện áp giao tiếp: TTL-3.3V
  • Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 - 115200.
  • Tần số: 410 - 441Mhz
  • Công suất: 20dbm (100mW)
  • Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3000m
  • Tốc độ truyền: 0.3 - 19.2 Kbps ( mặc định 2.4 Kbps)
  • 512bytes bộ đệm.
  • Hỗ trợ 65536 địa chỉ cấu hình.
  • Kích thước: 21x36mm.

Lưu ý:

- Chân M0,M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode.

- Nếu dùng với mạch có mức logic trên 3.3V, có thể mua thêm mạch chuyển mức logic để bảo vệ chân.

Phần mềm cấu hình.

Mode(03)

M1

M0

Mode introduction

Remark

Mode 0

Normal

0

0

Serial port open, wireless channel open, transparent transmission.

The receiver must be in mode 0 or mode 1

Mode 1

Wake-up

0

1

Serial port open, wireless open. The difference between normal mode and wake-up mode is it will increase wake-up code automatically before data packet transmission so that it can awaken the receiver working under mode 2

The receiver could be in mode 0, mode 1 or mode 2.

Mode 2

Power saving

1

0

Serial port closed, wireless is under the air wake-up mode. It will open the serial port and transmit data after receiving the wireless data.

1, the transmitter should be in mode 1

2, cannot transmit under this mode

Mode 3

Sleep

1

1

The mode will sleep and can receive parameter setting command.

For details, pls refer the operating parameter elaboration

1. Chuẩn bị

- 01 Module họ AS-xx (ở đây mình dùng AS32-TTL-100).

- 01 Module chuyển đổi USB-to-TTL PL2303 hoặc AS15-USB-T2

- Phần mềm: AS5X6X_V2.6

2. Kết nối

- Nếu sử dụng Module chuyển đổi USB-to-TTL PL2303, bạn kết nối theo sơ đồ:

Module AS32-TTL-100

Module USB To TTL PL2303

MD0

Trở treo 10K

MD1

Trở treo 10K

RXD

TXD

TXD

RXD

AUX



VCC

VCC

GND

GND

- Nếu sử dụng Module AS15-USB-T2, bạn cắm Module AS32-TTL-100 lên Module AS15-USB-T2 theo sơ đồ:

Module AS32-TTL-100

Module AS15-USB-T2

MD0

MD0

MD1

MD1

RXD

TXD

TXD

RXD

AUX

AUX

VCC

VCC

GND

GND



Sau đó trên mạch AS15-USB-T2 rút chốt cắm chân MD0 và MD1 và chỉ cắm chốt SET. Chốt nguồn chọn 5V.

3. Tiến hành cấu hình

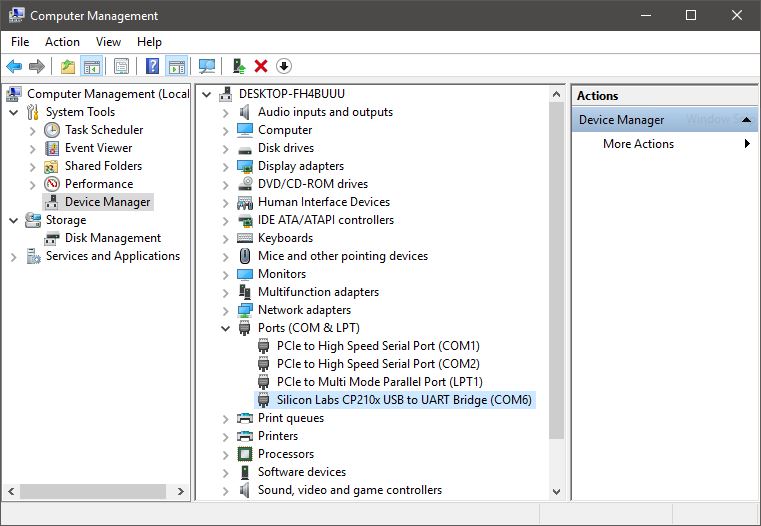

Để biết module đang kết nối với cổng COM nào thì ta bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT). Cổng COM bạn sẽ tìm được cổng COM bạn đang sử dụng kết nối module.

Ở đây mình dùng là COM6.

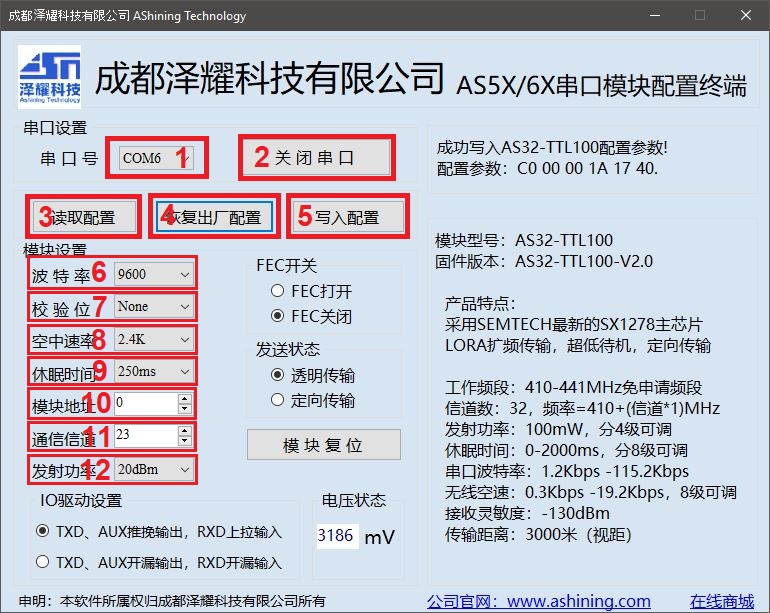

Mở phần mềm AS5X6X_V2.6 và làm theo hướng dẫn.

(1) Chọn cổng COM.

(2) Kết nối cổng COM.

(3) GetData: Lấy dữ liệu module.

(4) Đưa module về cấu hình mặc định của nhà sản xuất.

(5) SetData: Ghi cấu hình cho module.

(6) Tốc độ truyền (BaudRate).

(7) Parity.

(8) RF Rate.

(9) Tốc độ truyền trong không khí.

(10) Địa chỉ module.

(11) Kênh truyền: Tần số tương ứng = 410 + (Channel*1) MHz (Có 32 kênh).

(12) Công suất truyền.

Đầu tiên bạn chọn cổng COM, sau đó bấm “Kết nối (2)” >> “GetData (3)”. Giao diện phần mềm sẽ hiện ra các lựa chọn.

Tiếp theo bạn cài đặt các thông số cho module AS32-TTL-100 và bấm “SetData (5)” để lưu lại cấu hình cài đặt.

Sau đó chọn “Ngắt kết nối (2)” và sử dụng module sau khi đã cấu hình.

--------------------------------------------------

Chúc các bạn thành công!
