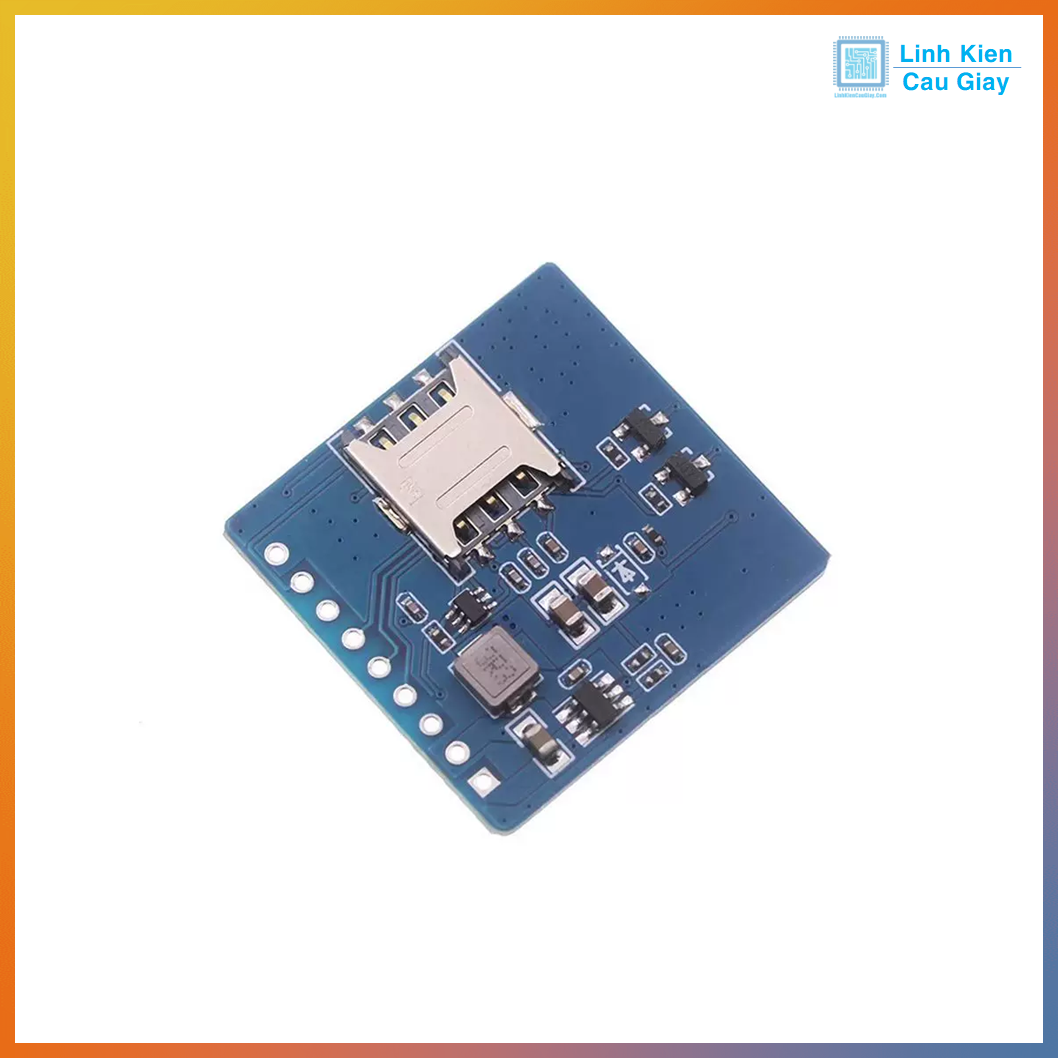

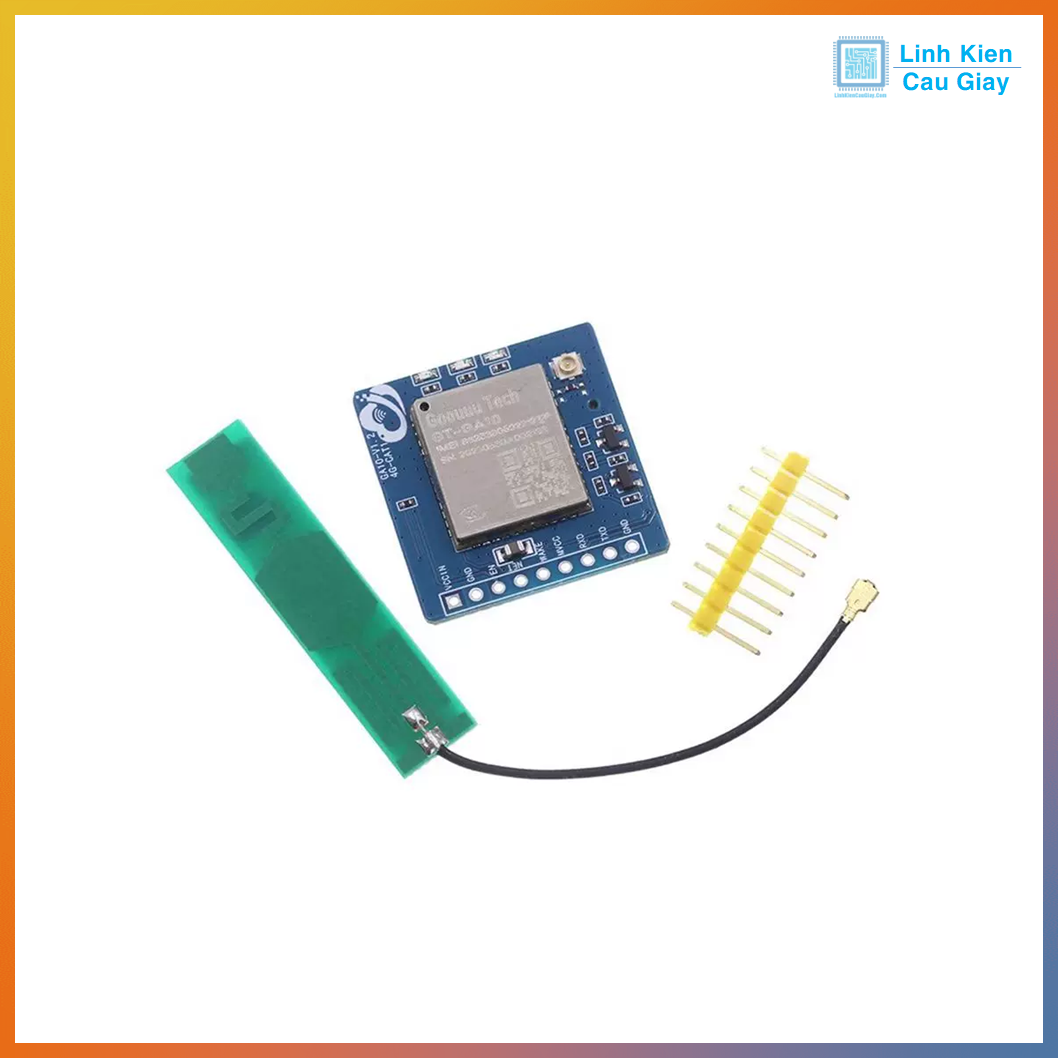

Module SIM GT-GA10 4G LTE Cat-1 (kèm GSM 2G) – UART AT, SMS/Call, Data IoT

Mô tả sản phẩm

GT-GA10 là module di động 4G LTE Cat-1 tích hợp dự phòng GSM/2G, giao tiếp UART/USB với tập lệnh AT. Phù hợp truyền dữ liệu IoT, gửi SMS, thực hiện/nhận cuộc gọi, kết nối TCP/UDP, HTTP/HTTPS, MQTT. Điện áp hoạt động thấp, tiêu thụ điện tối ưu cho thiết bị chạy pin; tương thích Arduino, ESP32, STM32.

Ứng dụng

Thiết bị IoT công nghiệp/đô thị: đồng hồ điện/nước, nông nghiệp, tủ điện.
Theo dõi từ xa: logger dữ liệu, trạm cảm biến môi trường.
POS, bán vé, kiosk, máy chấm công.
SMS/Call cảnh báo, điều khiển từ xa qua mạng di động.
(Tùy bản) Định vị GNSS cho tracker.

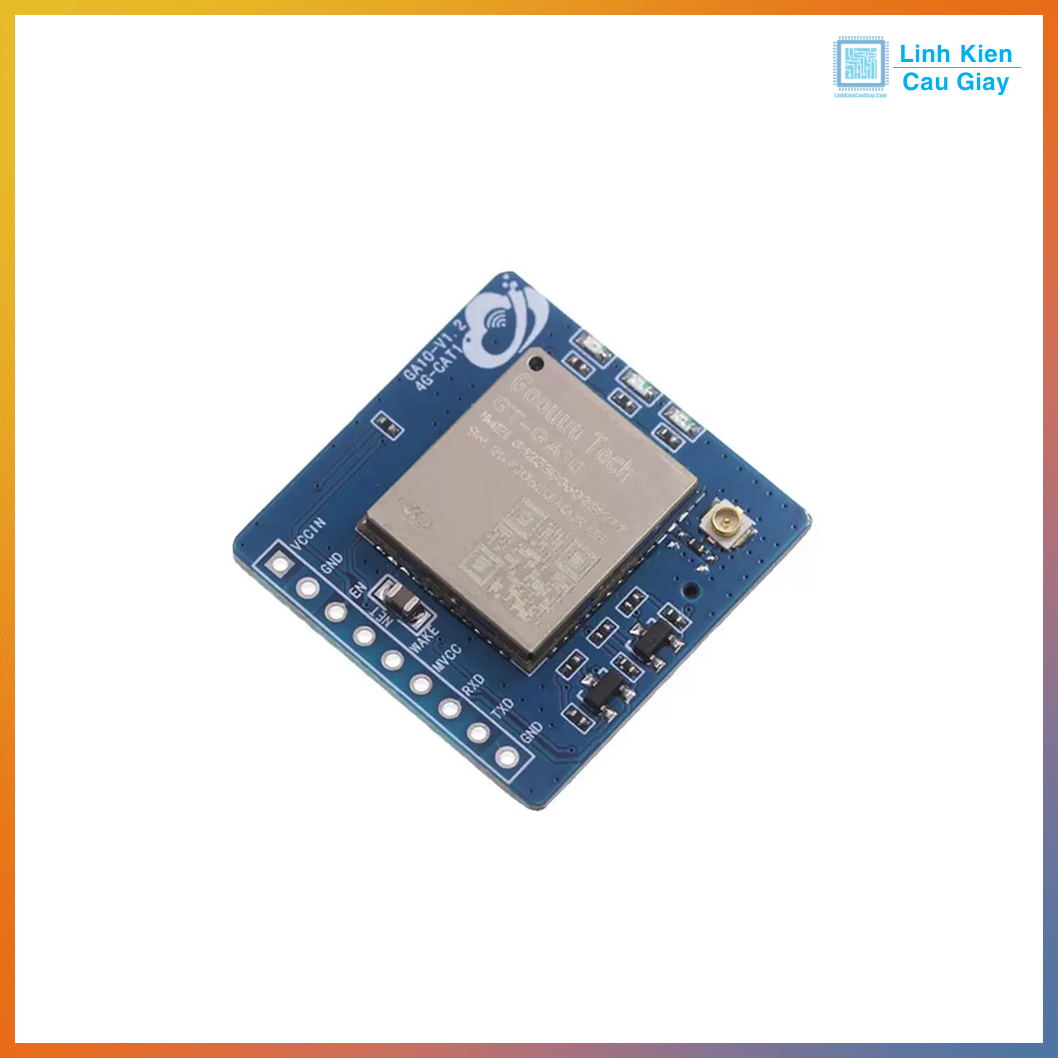

Sơ đồ chân

VCC: 3.3–4.2V (đề xuất 4.0V, dòng xung > 2A).
GND: Mass chung.
TXD / RXD: UART 1 (3.3V).
PWRKEY: Giữ LOW 1–2s để bật/tắt.
RST: Reset mức thấp.
DTR / RI / CTS / RTS: Tín hiệu UART phụ (nếu có).
SIM_VDD, SIM_CLK, SIM_DATA, SIM_RST: Khe SIM 1.8/3V.
USB_D+ / USB_D-: Cổng USB cấu hình/ dữ liệu (tùy bản).
NET_STATUS / NETLIGHT: Trạng thái mạng.
ANT_LTE: Cổng anten LTE (U.FL / IPX).
ANT_GNSS: (tùy bản) anten GPS/GLONASS.

Thông số kĩ thuật

Chuẩn mạng: LTE Cat-1 (FDD/TDD tùy vùng), GSM/EDGE dự phòng.
Giao tiếp: UART 3.3V (lên đến 921.6 kbps), USB 2.0.
Dịch vụ: Data TCP/UDP, HTTP/HTTPS, MQTT, FTP/FTPS; SMS PDU/Text, Voice (AMR).
Điện áp hoạt động: 3.3–4.2V; dòng đỉnh phát 1.5–2A.
Chế độ tiết kiệm: PSM/eDRX (tùy phiên bản); dòng ngủ µA–mA.
Nhiệt độ làm việc: −40…+85 °C.
SIM: Nano-SIM 1.8/3.0V.
Anten: LTE 50 Ω, đầu nối U.FL/IPX.
Kích thước module:

Hướng dẫn sử dụng

Nguồn: Cấp 4.0V ổn định (tụ lọc lớn + cuộn cảm nếu cần).
SIM: Lắp SIM 4G hoạt động (bật data, tắt PIN). Kết nối anten LTE.
Khởi động: Kéo PWRKEY xuống LOW 1–2s → đèn NETLIGHT nháy.
UART: Kết nối TXD/RXD (3.3V). Nếu MCU 5V, dùng level shifter.
AT test: AT → OK; kiểm tra SIM AT+CPIN?, mạng AT+CREG?.
Data: cấu hình APN AT+CGDCONT=1,"IP","<APN>", mở PDP, dùng TCP/UDP/MQTT/HTTP theo lệnh AT của GA10.
SMS/Call: AT+CMGF=1 (text), AT+CMGS, ATD<number>; gọi thoại.
