Module Ethernet W5500 TCP/IP Mini – Mạng LAN cho Arduino, ESP32, STM32

Mô tả sản phẩm

W5500 là chip Ethernet của Wiznet, tích hợp phần cứng TCP/IP, giúp giảm tải xử lý cho vi điều khiển.
Module có kích thước nhỏ gọn, cổng RJ45 tích hợp, hỗ trợ tốc độ 10/100 Mbps.
Kết nối với vi điều khiển qua SPI, dễ dàng lập trình với thư viện Arduino Ethernet2.

Ứng dụng

• IoT/Smart Home: giám sát và điều khiển thiết bị qua LAN.

• Web Server mini trên Arduino/ESP32.

• Hệ thống điều khiển công nghiệp cần kết nối mạng ổn định.

• Robot và cảm biến IoT dùng kết nối Ethernet.

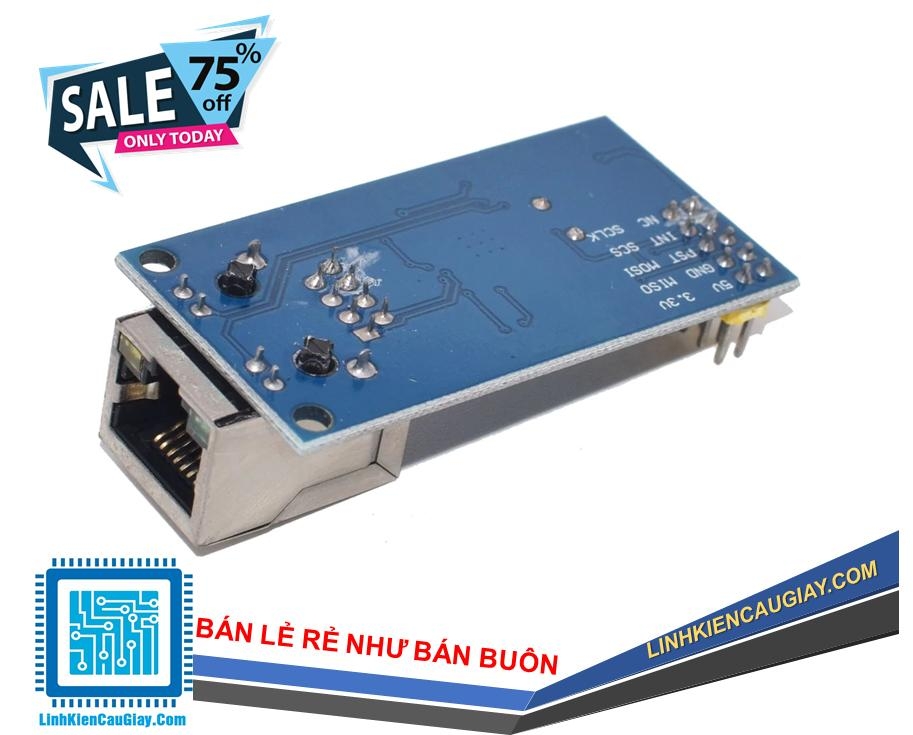

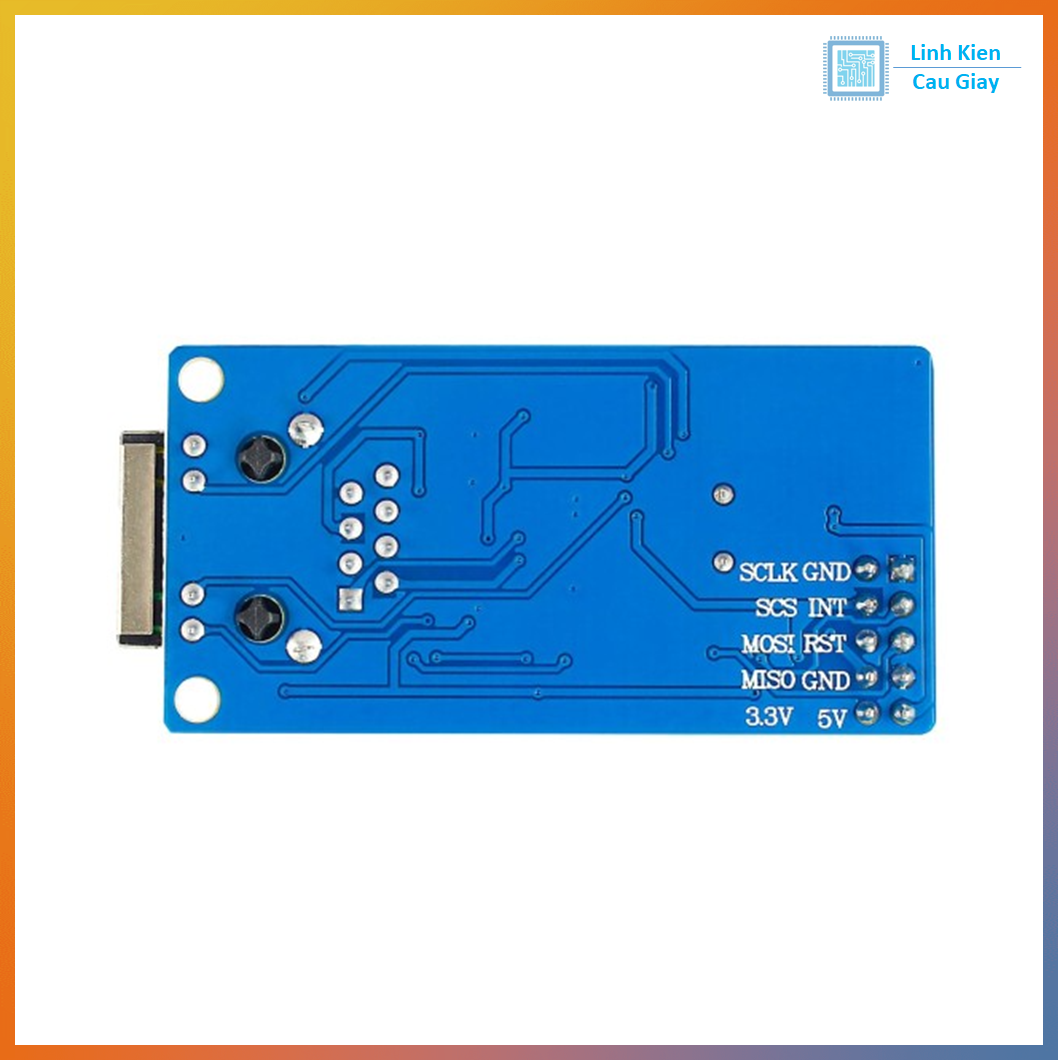

Sơ đồ chân

• VCC: 3.3V – 5V (khuyên dùng 3.3V).

• GND: mass.

• SCS (CS): chip select SPI.

• SCK: clock SPI.

• MISO: master in slave out.

• MOSI: master out slave in.

• RESET: reset module.

• INT: ngắt báo hiệu (tùy chọn).

Thông số kĩ thuật

• Chip chính: Wiznet W5500.

• Giao tiếp: SPI (max 80MHz).

• Điện áp hoạt động: 3.3V (có tương thích 5V logic).

• Tốc độ mạng: 10/100 Mbps.

• Hỗ trợ: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE.

• Số socket đồng thời: 8.

• Kích thước: ~22mm x 20mm.

Hướng dẫn sử dụng

• Kết nối W5500 Mini với Arduino/ESP32 qua SPI.

• Cài thư viện Ethernet2 trong Arduino IDE.

• Gán địa chỉ IP và cấu hình cổng TCP/UDP.

• Chạy code mẫu WebServer hoặc Client TCP để kiểm tra.

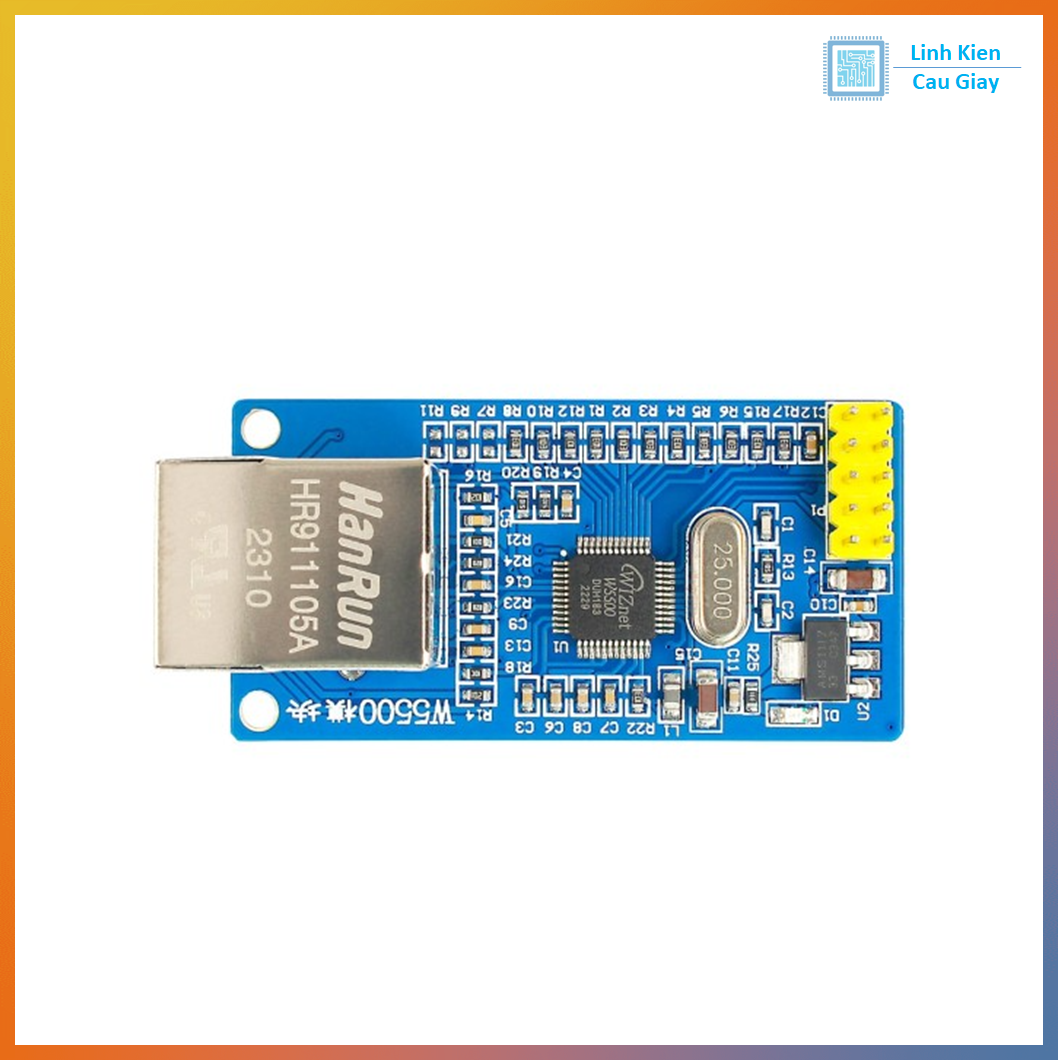

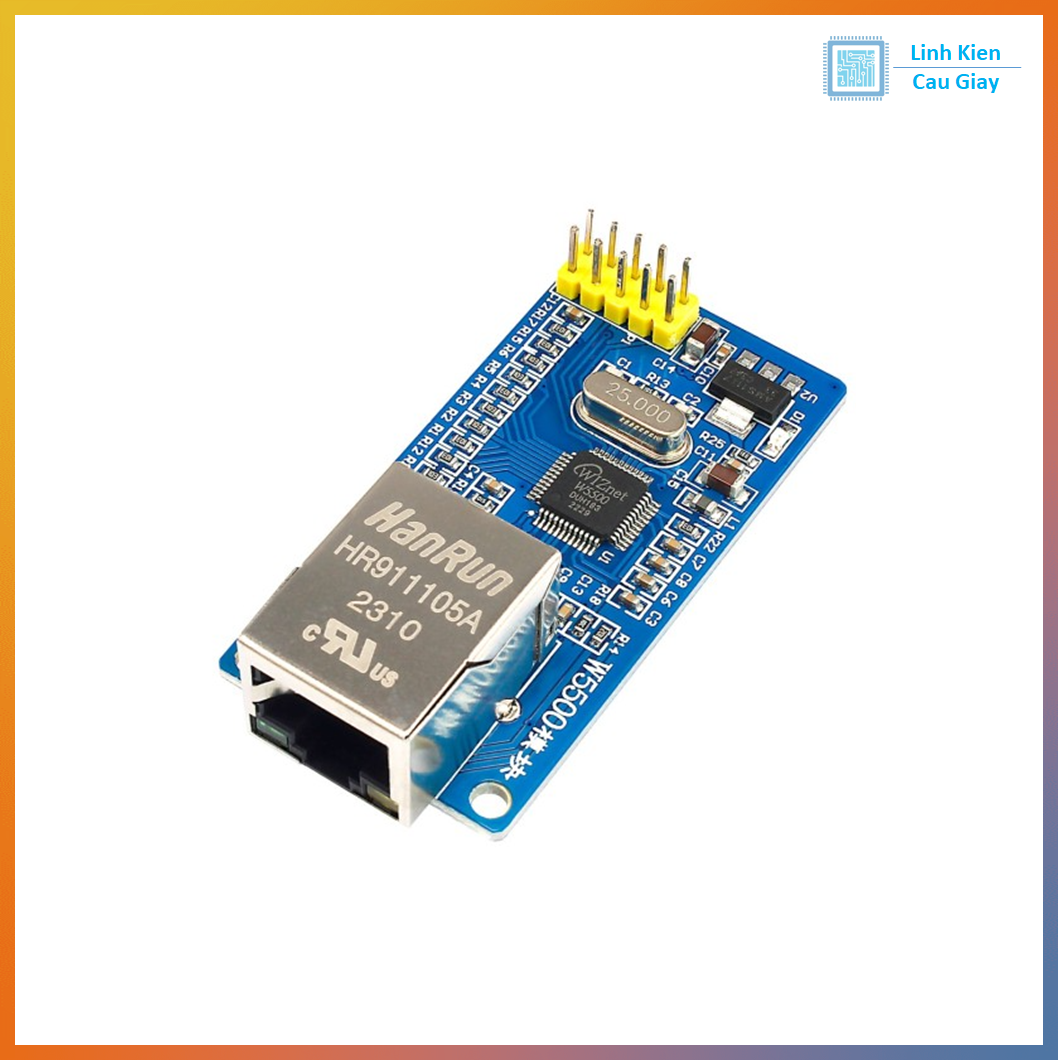

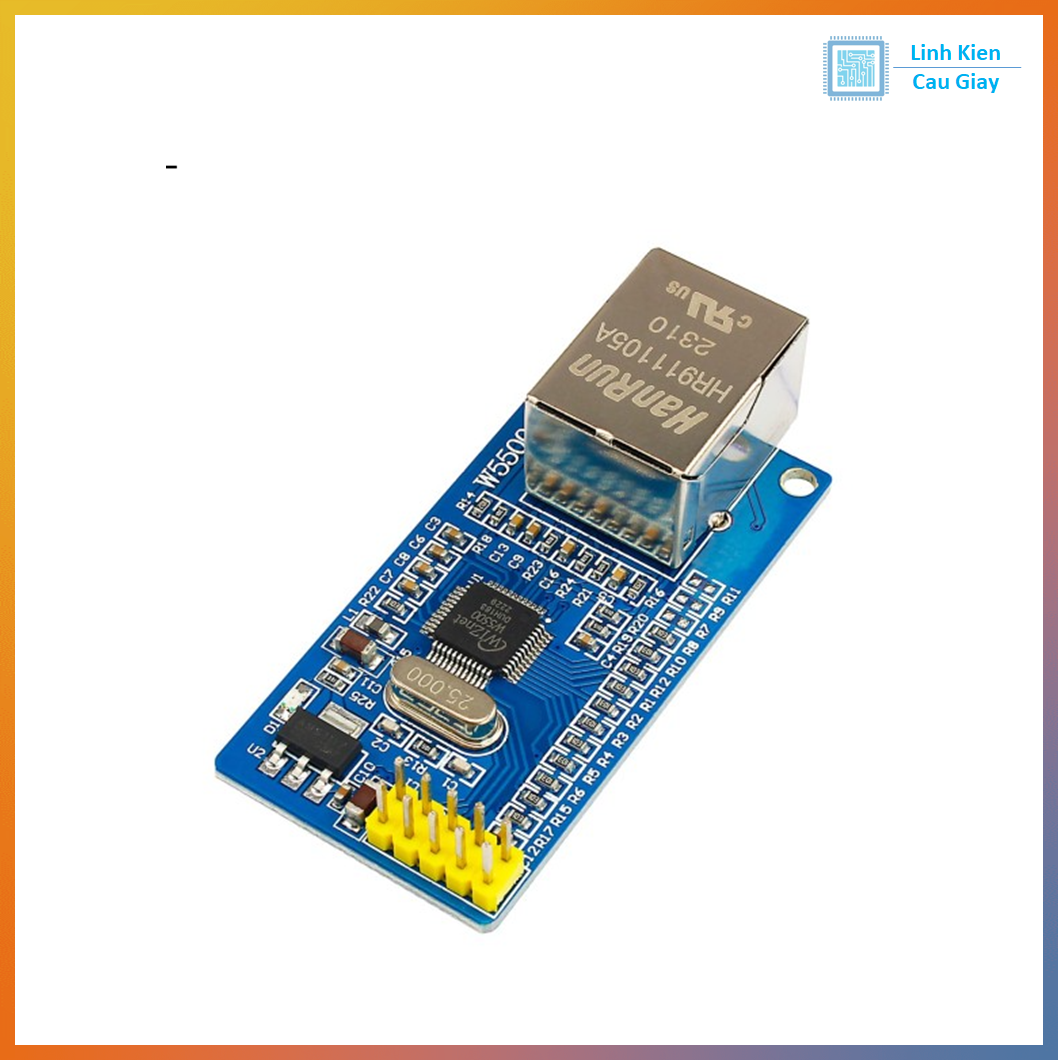

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
