Anten không dây 868MHz cho router, module GSM – 868MHz 5dBi RP-SMA Male Wireless Antenna

Mô tả sản phẩm

Anten GSM 2G/3G/4G GPRS 868MHz 5–6dBi là loại anten ngoài dạng whip (cần thẳng), chiều dài khoảng 19.5cm, dùng cho các hệ thống GSM/GPRS/SMS và băng tần ISM 868MHz.

Đầu anten sử dụng connector RP-SMA Male (đực), phù hợp cắm trực tiếp vào router, gateway, modem 4G, module RF có cổng RP-SMA.

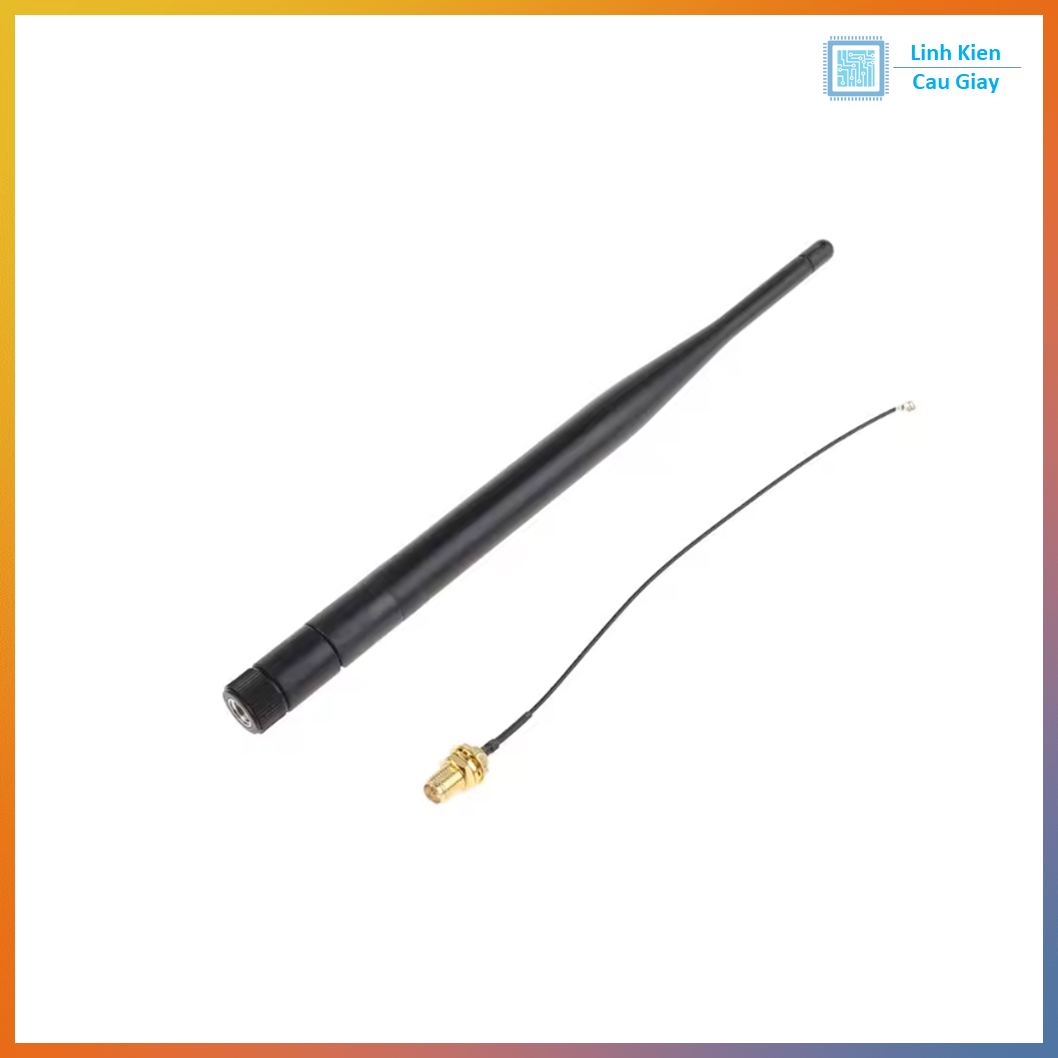

Sản phẩm đi kèm dây pigtail dài 15cm RP-SMA Female to IPEX/u.FL, giúp nối anten với các module GSM/4G/NB-IoT/LoRa trên bo mạch chỉ có chân IPEX nhỏ.

Độ lợi khoảng 5–6dBi cho khả năng thu – phát tốt hơn anten mặc định, tăng độ ổn định sóng, mở rộng phạm vi phủ sóng.

Ứng dụng

• Anten ngoài cho module GSM/GPRS/2G/3G/4G, gửi SMS, gọi điện, truyền dữ liệu.

• Anten 868MHz cho module RF, LoRa, IoT, gateway, thiết bị đo đếm từ xa.

• Thay anten gốc cho router 4G, modem 4G, thiết bị phát sóng GSM để tăng cường độ tín hiệu.

• Dùng trong các dự án IoT, trạm thời tiết, thiết bị theo dõi, logger dữ liệu, hệ thống cảnh báo từ xa.

Sơ đồ chân

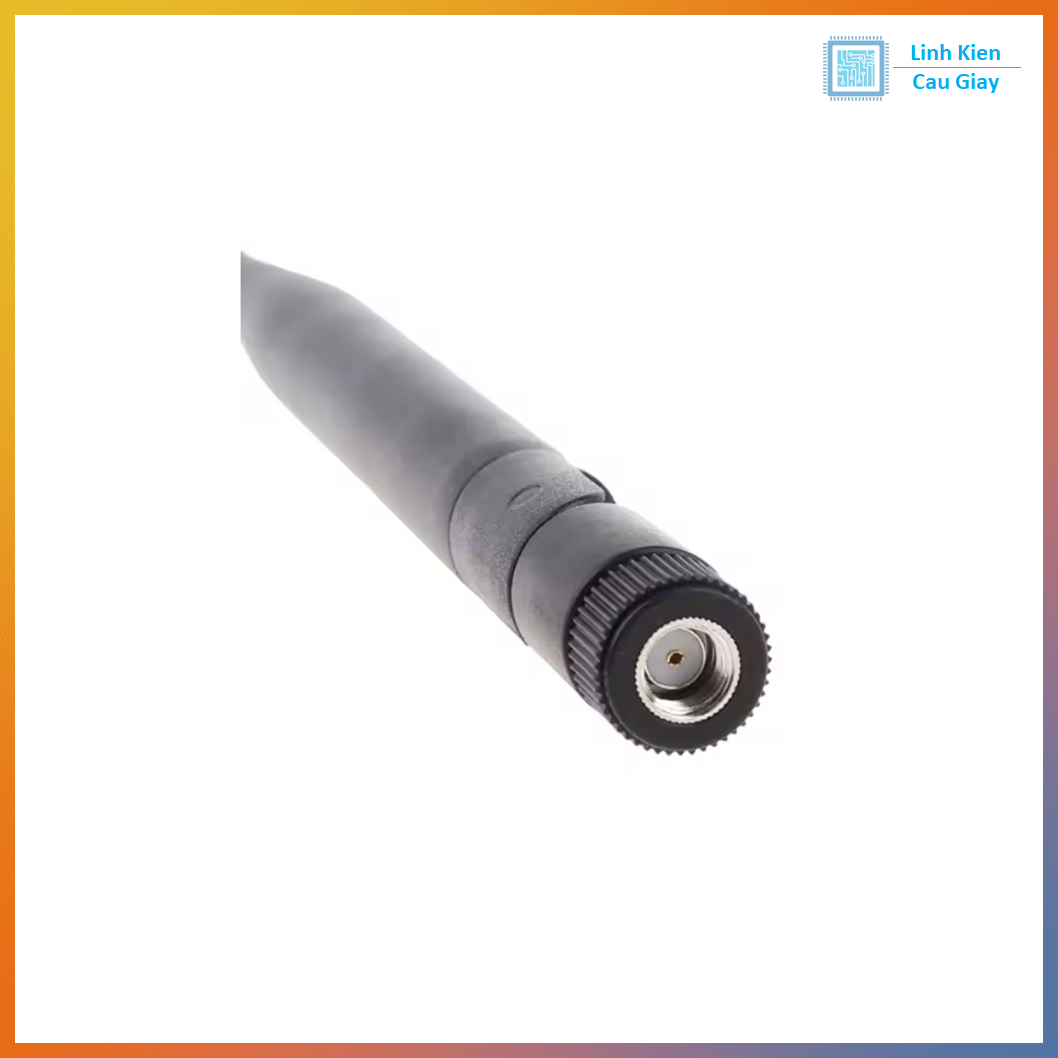

1. Đầu anten – RP-SMA Male (đực)

• Lõi giữa → Dây tín hiệu RF (ANT).

• Vỏ ren ngoài → Mass / GND.

• Vặn trực tiếp lên cổng RP-SMA Female trên router/module.

2. Dây pigtail 15cm – RP-SMA Female to IPEX/u.FL

• Đầu RP-SMA Female: vặn với anten.

• Đầu IPEX/u.FL: cắm vào cổng ANT trên module GSM/4G/LoRa.

👉 Lõi cáp luôn là đường RF 50Ω, lớp lưới ngoài là GND – không được đảo lẫn.

Thông số kĩ thuật

• Băng tần làm việc: khoảng 800–960MHz, tối ưu 868MHz (GSM 850/900, ISM 868MHz)

• Độ lợi anten: ~5–6dBi

• Kiểu anten: whip / monopole, omni (đa hướng)

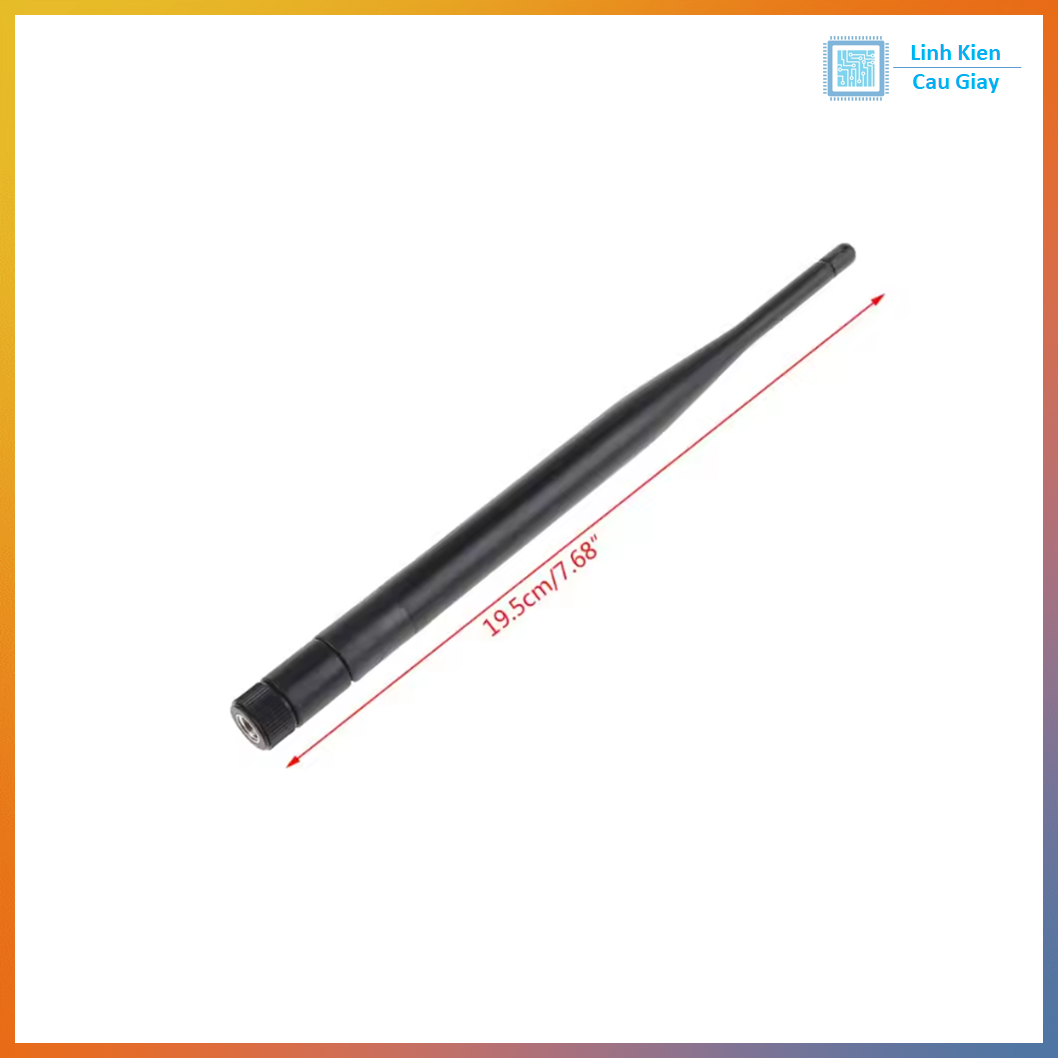

• Chiều dài anten: ~19.5cm

• Trở kháng: 50Ω

• Đầu nối anten: RP-SMA Male (đực)

• Dây pigtail: dài 15cm, cáp đồng trục mỏng, RP-SMA Female ↔ IPEX/u.FL

• Màu sắc: thường đen, thân nhựa + lõi kim loại.

Hướng dẫn sử dụng

• Nếu dùng với router/modem 4G có sẵn cổng RP-SMA female → vặn anten trực tiếp vào cổng đó.

• Nếu dùng với module trên PCB chỉ có chân IPEX/u.FL:

  • Cắm đầu IPEX của dây pigtail vào cổng ANT trên module.

  • Vặn anten vào đầu RP-SMA Female của dây pigtail.

• Đặt anten thẳng đứng, càng thoáng càng tốt, tránh gần khối kim loại lớn để tối ưu sóng.

• Không bẻ gập mạnh dây pigtail, tránh đứt lõi hoặc hở lưới.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
