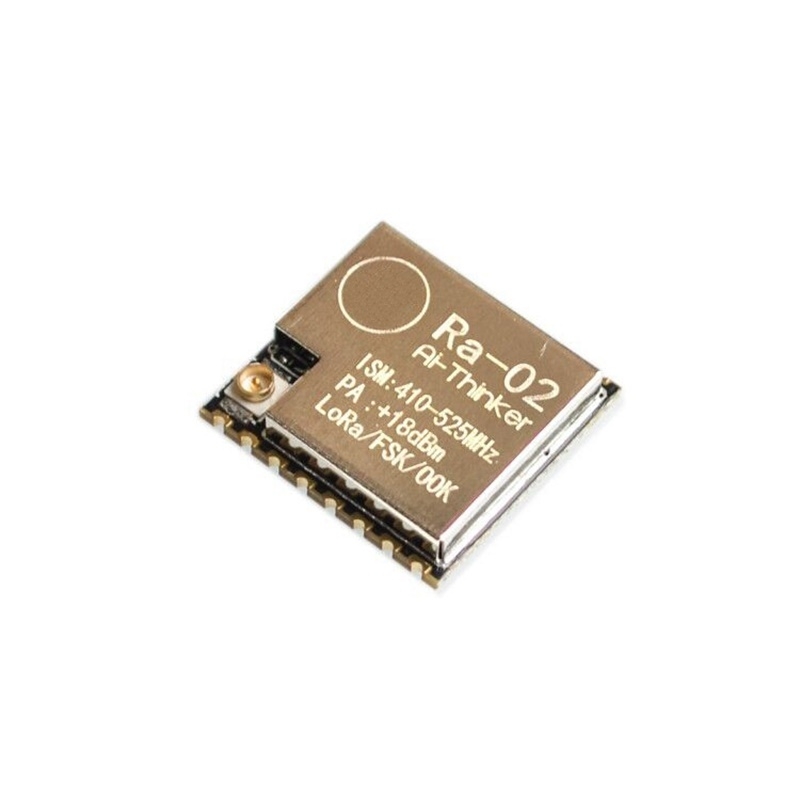

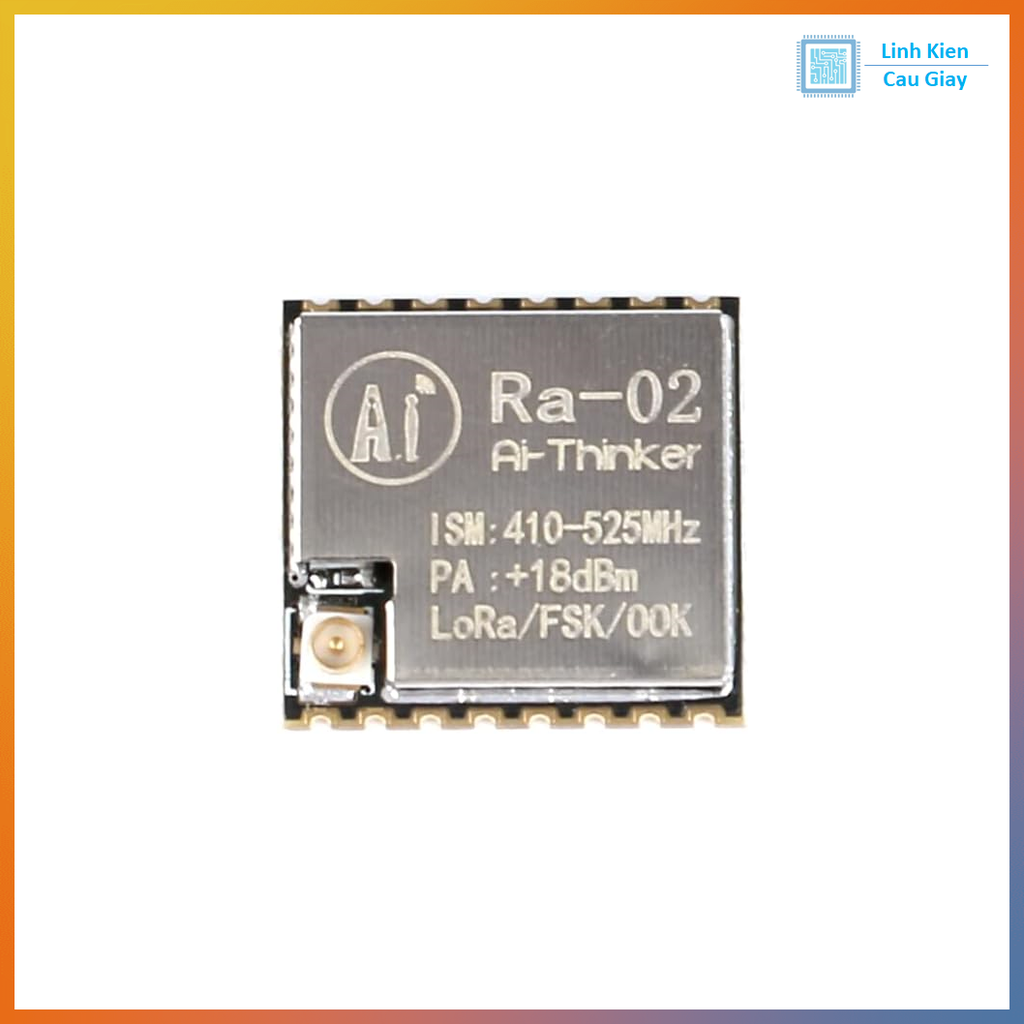

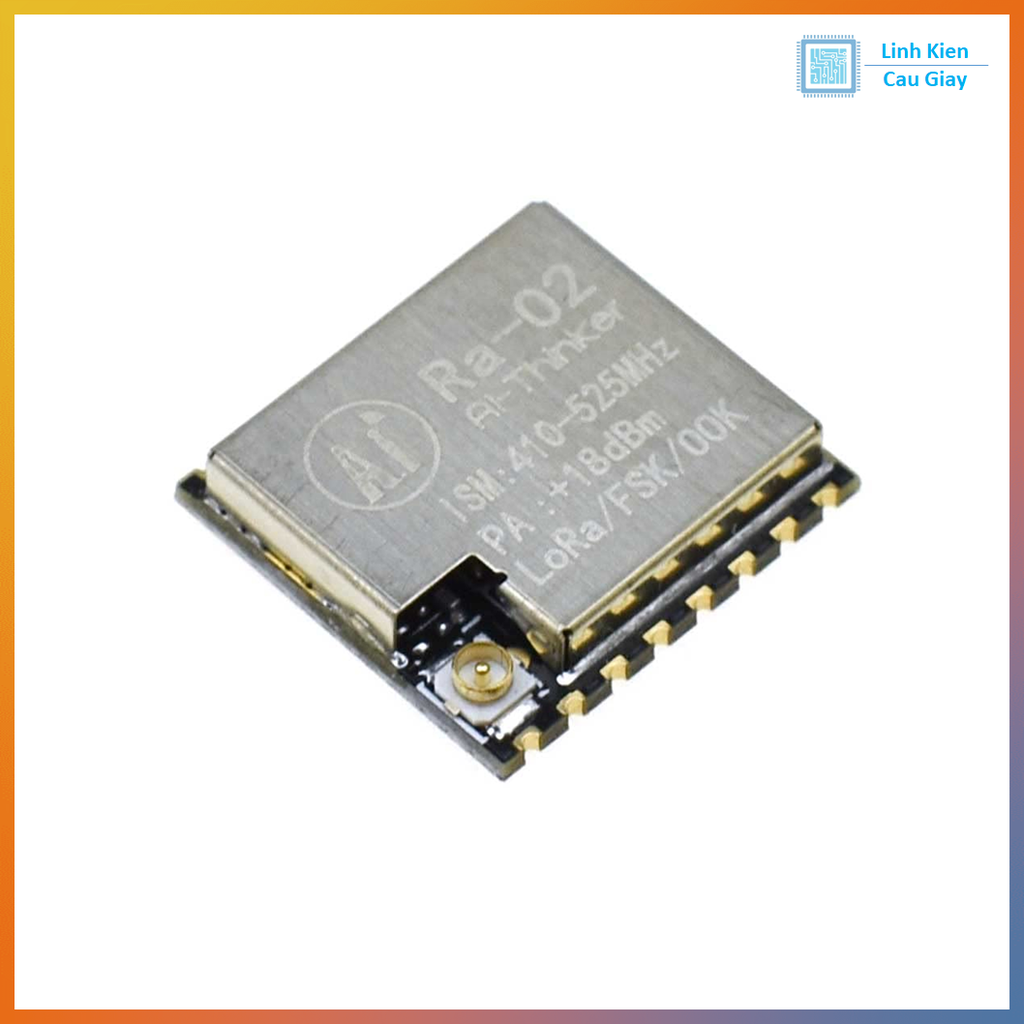

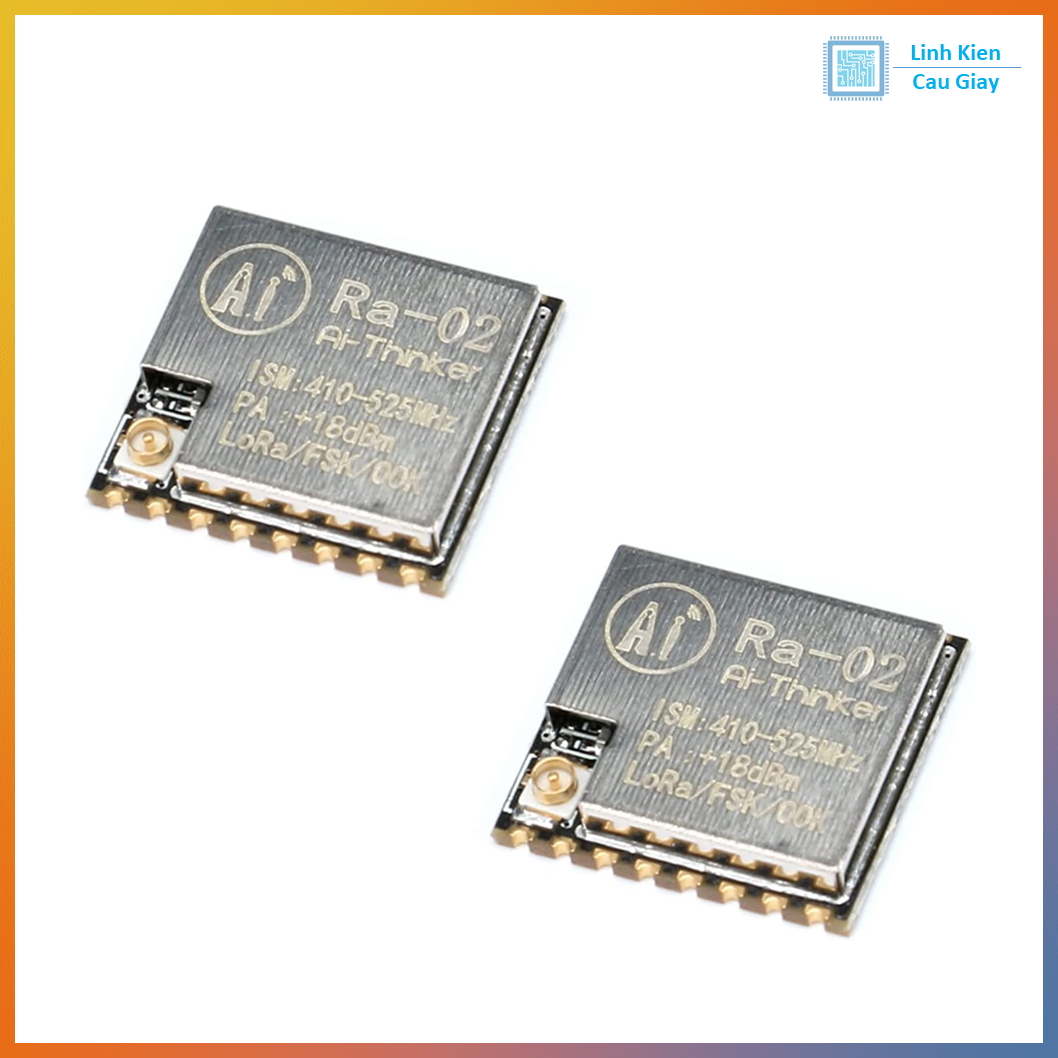

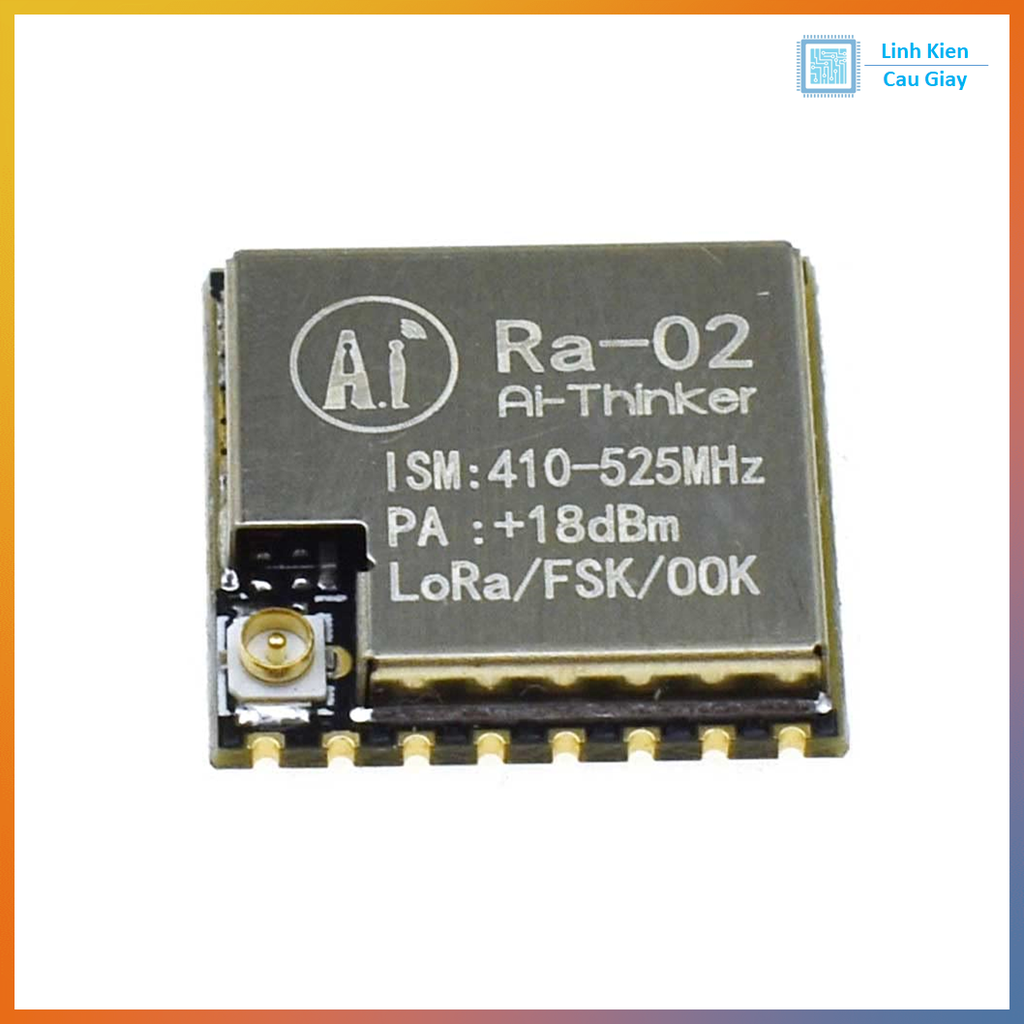

MẠCH THU PHÁT RF LORA SX1278 433MHz RA-02

Mô tả sản phẩm

Module LoRa SX1278 Ra-02 433MHz là module truyền nhận không dây tầm xa sử dụng công nghệ LoRa Spread Spectrum, cho khoảng cách truyền lên tới 5 – 10 km (điều kiện lý tưởng).

Dùng chip SX1278 dạng SMD (chip dán), độ ổn định cao, độ nhạy thu tốt, tiêu thụ năng lượng thấp, phù hợp cho IoT, nông nghiệp thông minh, đo lường từ xa, Smart Home.

Module hỗ trợ giao tiếp SPI, dễ dàng kết nối với:
Arduino, ESP8266, ESP32, STM32, Raspberry Pi, PLC mini,...

Ra-02 là phiên bản nâng cấp dải tần 433MHz – tối ưu xuyên vật cản và khoảng cách xa.

Ứng dụng

• IoT nông nghiệp, cảm biến môi trường, giám sát từ xa

• Truyền dữ liệu tầm xa cho Arduino/ESP32

• Hệ thống Smart Farm – Smart Home

• Telemetry, trạm thời tiết, cảm biến mực nước, độ ẩm

• Xe điều khiển từ xa, robot truyền dữ liệu

• Theo dõi vị trí – tracking

• Mạng cảm biến LoRaWAN tự xây dựng

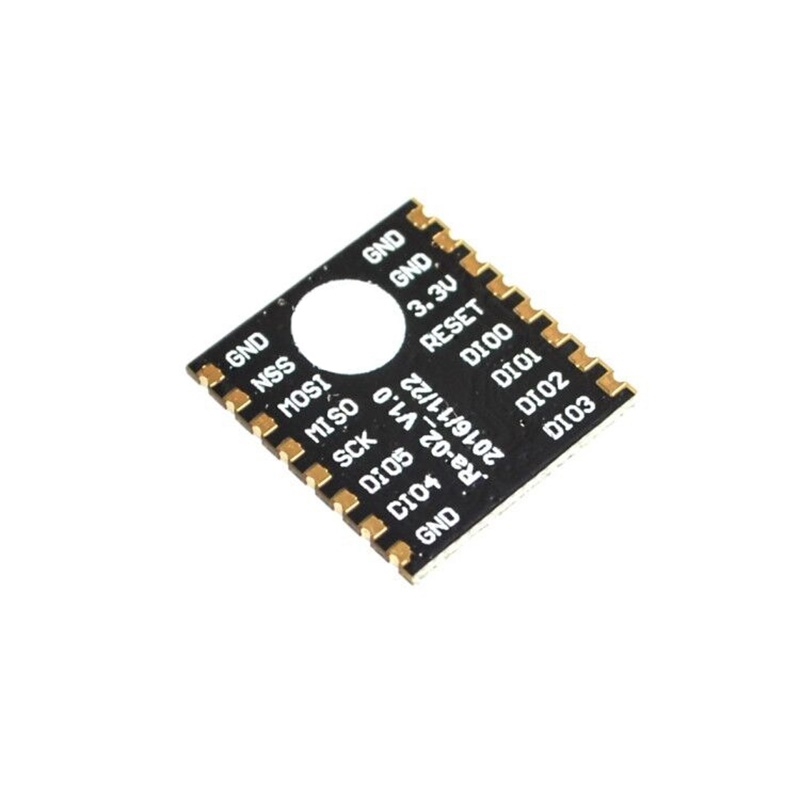

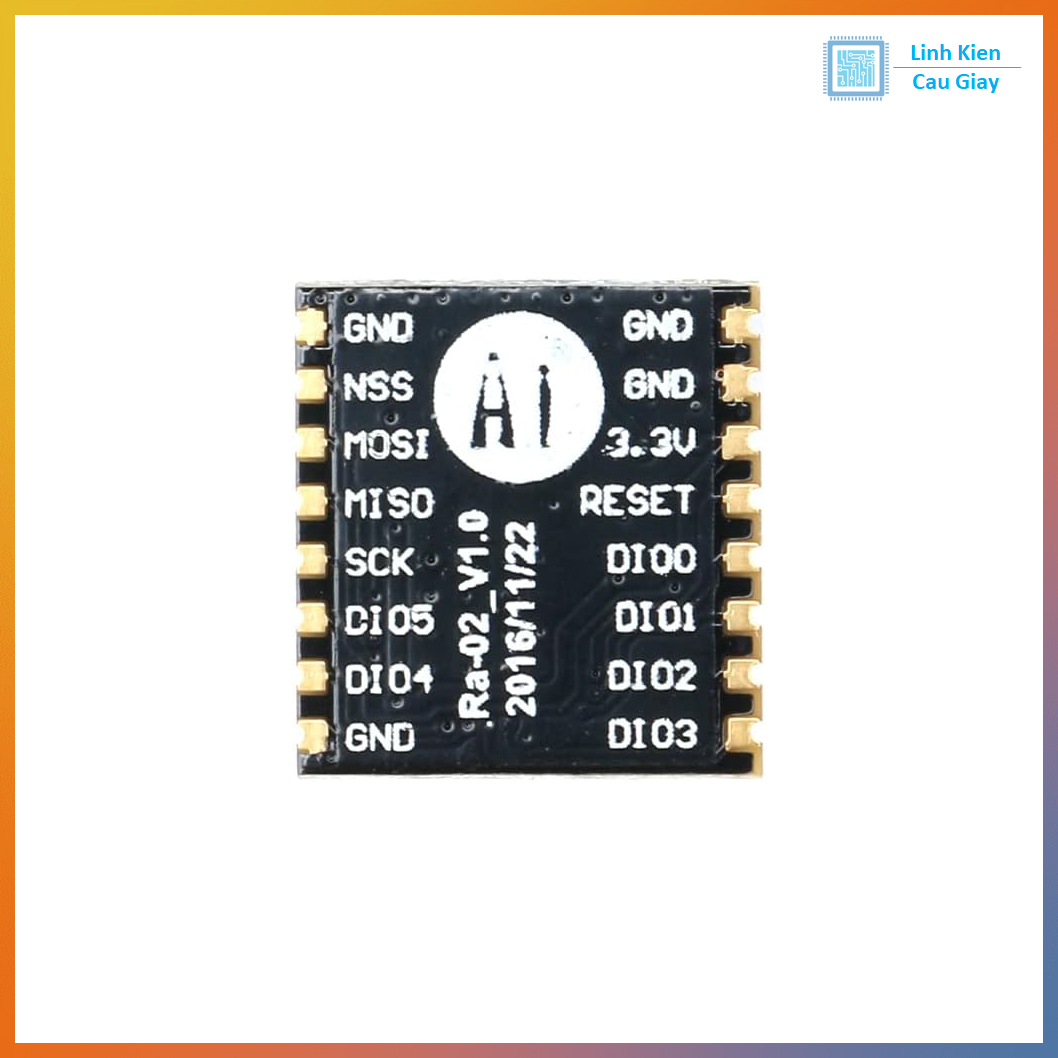

Sơ đồ chân

Module Ra-02 sử dụng giao tiếp SPI, gồm các chân:

• 3.3V → Nguồn cấp (không dùng 5V)

• GND → Mass

• MISO → Master In Slave Out

• MOSI → Master Out Slave In

• SCK → Clock

• NSS (CS) → Chip Select

• RESET → Reset module

• DIO0 – DIO5 → Chân điều khiển ngắt / trạng thái

lưu ý: Module không chịu được 5V, cần dùng mạch chuyển mức logic nếu dùng Arduino 5V

Thông số kĩ thuật

• Model: Ra-02 – SX1278

• Tần số hoạt động: 433 MHz

• Điện áp hoạt động: 3.3VDC

• Giao tiếp: SPI

• Công nghệ: LoRa Spread Spectrum

• Độ nhạy thu: -139 dBm

• Công suất phát: Lên đến +20 dBm

• Khoảng cách truyền: 5–10 km (điều kiện lý tưởng)

• Tốc độ truyền dữ liệu: 0.018 – 37.5 kbps

• Dòng tiêu thụ: 10mA (nhận), 120mA (phát)

• Kích thước nhỏ gọn, loại chip dán SMD

Hướng dẫn sử dụng

• Cấp 3.3V cho module, không dùng 5V.

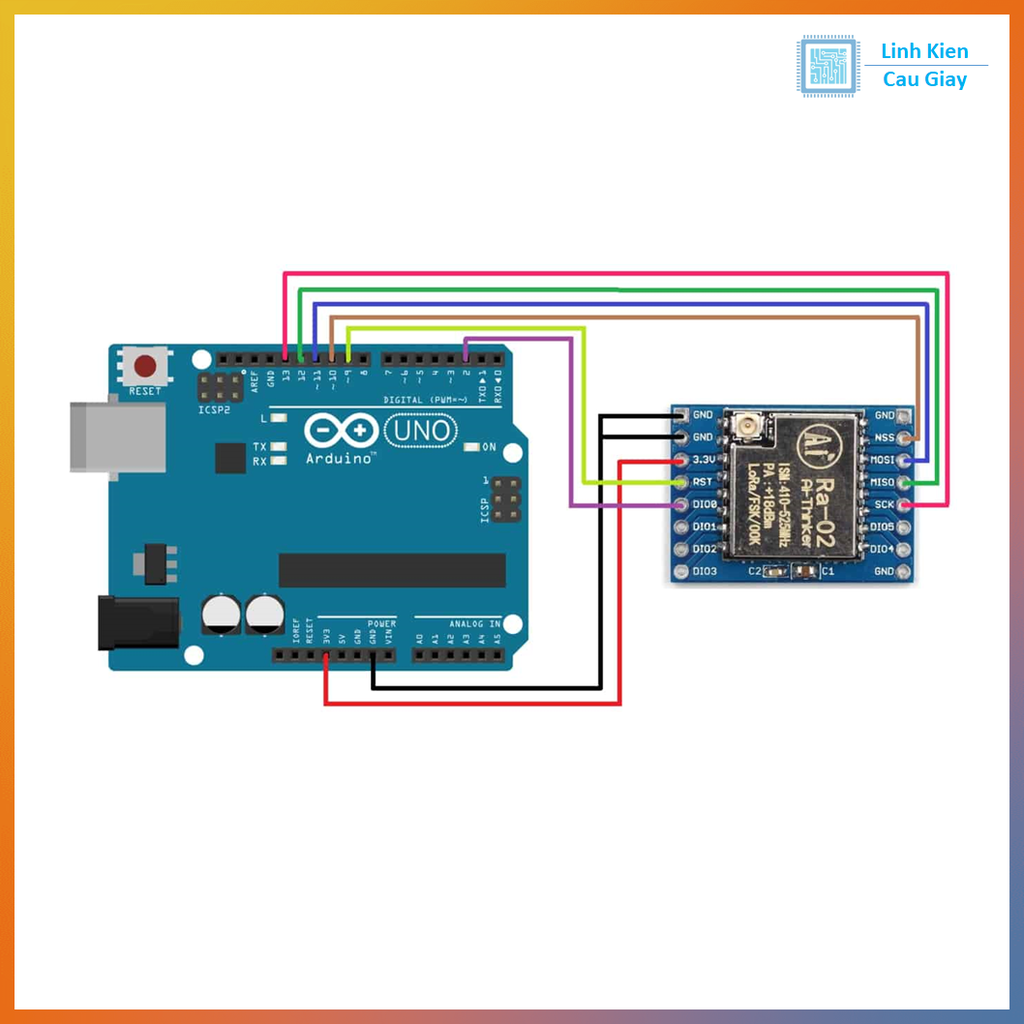

• Kết nối SPI với Arduino/ESP32/STM32.

• Sử dụng thư viện LoRa.h hoặc RadioHead.

• Gắn anten 433MHz để đảm bảo khoảng cách truyền tốt.

• Tránh để module gần nguồn nhiễu mạnh.

• Nếu truyền xa, tăng công suất phát và chọn tốc độ thấp (Spreading Factor cao).

Hướng dẫn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
