Module SIM808 EVB V3.2 – GSM/GPRS + GPS + Bluetooth (UART AT)

Mô tả sản phẩm

Module SIM808 là mô-đun GSM/GPRS Quad-Band hoàn chỉnh kết hợp công nghệ GPS để điều hướng vệ tinh. Thiết kế nhỏ gọn tích hợp GPRS và GPS trong gói SMT sẽ tiết kiệm đáng kể cả thời gian và chi phí cho khách hàng để phát triển các ứng dụng hỗ trợ GPS.

Module SIM808 với giao diện tiêu chuẩn công nghiệp và chức năng GPS, theo dõi liền mạch tại bất kỳ vị trí nào và bất kỳ lúc nào có vùng phủ sóng tín hiệu.

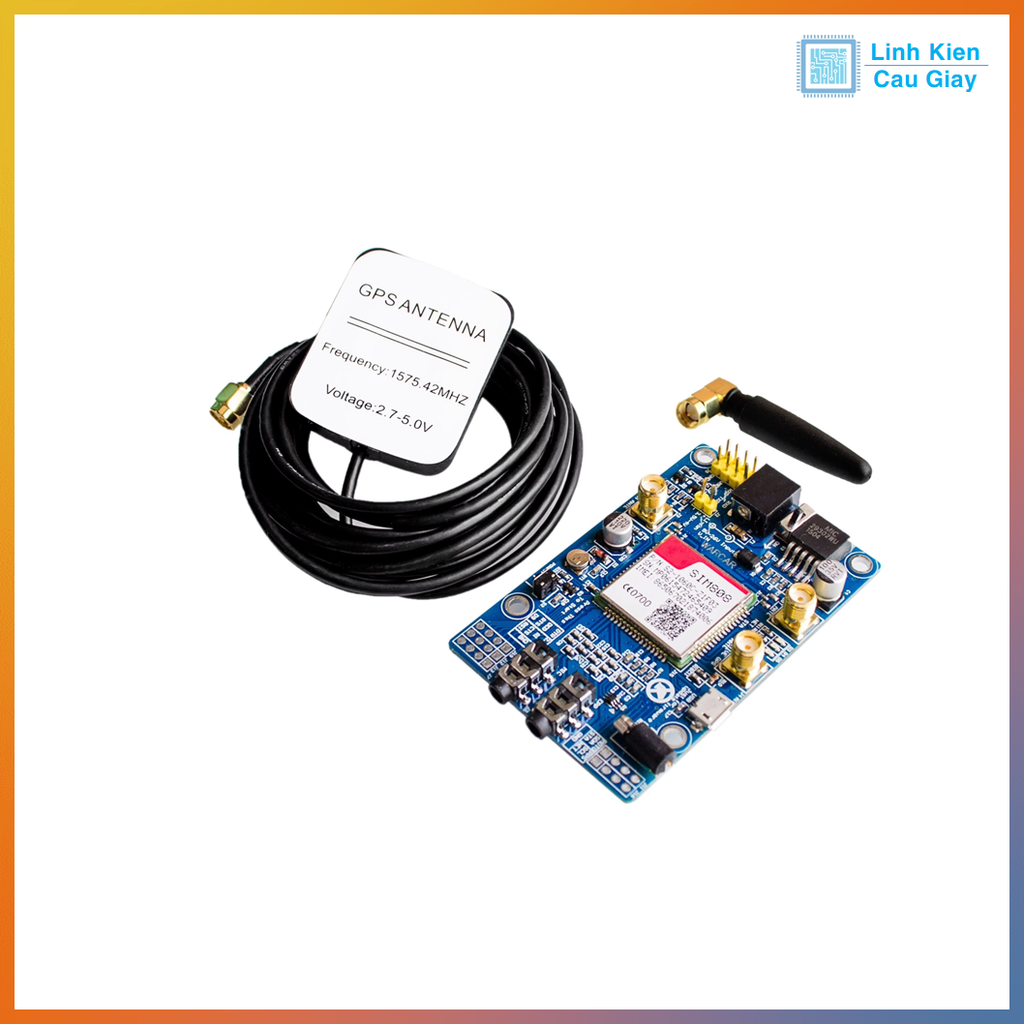

Module SIM808 bao gồm anten GPS tặng kèm.

Ứng dụng

• GPS tracker gửi vị trí về server qua GPRS/HTTP/MQTT.

• Cảnh báo từ xa: gọi/SMS khi có sự cố (cửa từ, rung, nhiệt).

• Logger môi trường/điện năng, giám sát thiết bị công nghiệp.

• Học tập IoT/GNSS, demo gọi/SMS/định vị.

Sơ đồ chân

• ANT_GSM (SMA) – anten GSM.

• ANT_GPS (SMA) – anten GPS (khuyến nghị anten active).

• BT_ANT / BT ANT – anten Bluetooth

• Audio 3.5mm (Earpiece/Mic) – cắm tai nghe và mic.

• DC-IN / Micro-USB, Header UART (TX, RX, GND, 3V3/5V), PWRKEY, RST, NET_LED, Khe SIM.

Thông số kĩ thuật

• Mạng di động: GSM/GPRS Quad-Band 850/900/1800/1900 MHz.

• Dữ liệu: GPRS Class 12 (TCP/UDP/HTTP/FTP).

• Bluetooth: 2.1/3.0 SPP/HFP (tùy firmware).

• GPS: L1 C/A, NMEA; nhạy theo dõi ~−165 dBm; TTFF lạnh ~30–35 s (anten tốt, trời thoáng).

• Nguồn module: 3.4–4.4 V (khuyến nghị ~4.0 V), đỉnh dòng 1.5–2 A khi phát.

• UART: mức 3.3V; baud mặc định 115200 hoặc 9600 (theo firmware).

• Nhiệt độ làm việc: khoảng −40…+85 °C.+

• Kích thước : ~ 75 × 50 mm

• Lưu ý nguồn: dùng buck 4.0V riêng + tụ 470–1000 µF sát chân VBAT, dây nguồn ngắn & to để tránh reset khi phát GPRS.



Hướng dẫn sử dụng

• Gắn anten GSM + GPS vào 2 cổng SMA, cấp nguồn qua DC-Jack (9–12V/≥2A) hoặc 4.0V trực tiếp vào VBAT.

• Lắp SIM (tắt PIN, bật data nếu dùng GPRS).

• Nhấn PWRKEY ~1–2 s → NET_LED nháy.

• UART test: AT → OK; SIM AT+CPIN? → mạng AT+CREG?; GPRS AT+CGATT?.

• APN: AT+CGDCONT=1,"IP","<APN>" → mở PDP → dùng HTTP/MQTT/TCP.

• GPS: AT+CGNSPWR=1 → AT+CGNSINF (đọc vị trí) → AT+CGNSPWR=0 khi không dùng.

• Bluetooth: AT+BTPOWER=1 → pair/connect SPP (tùy FW).

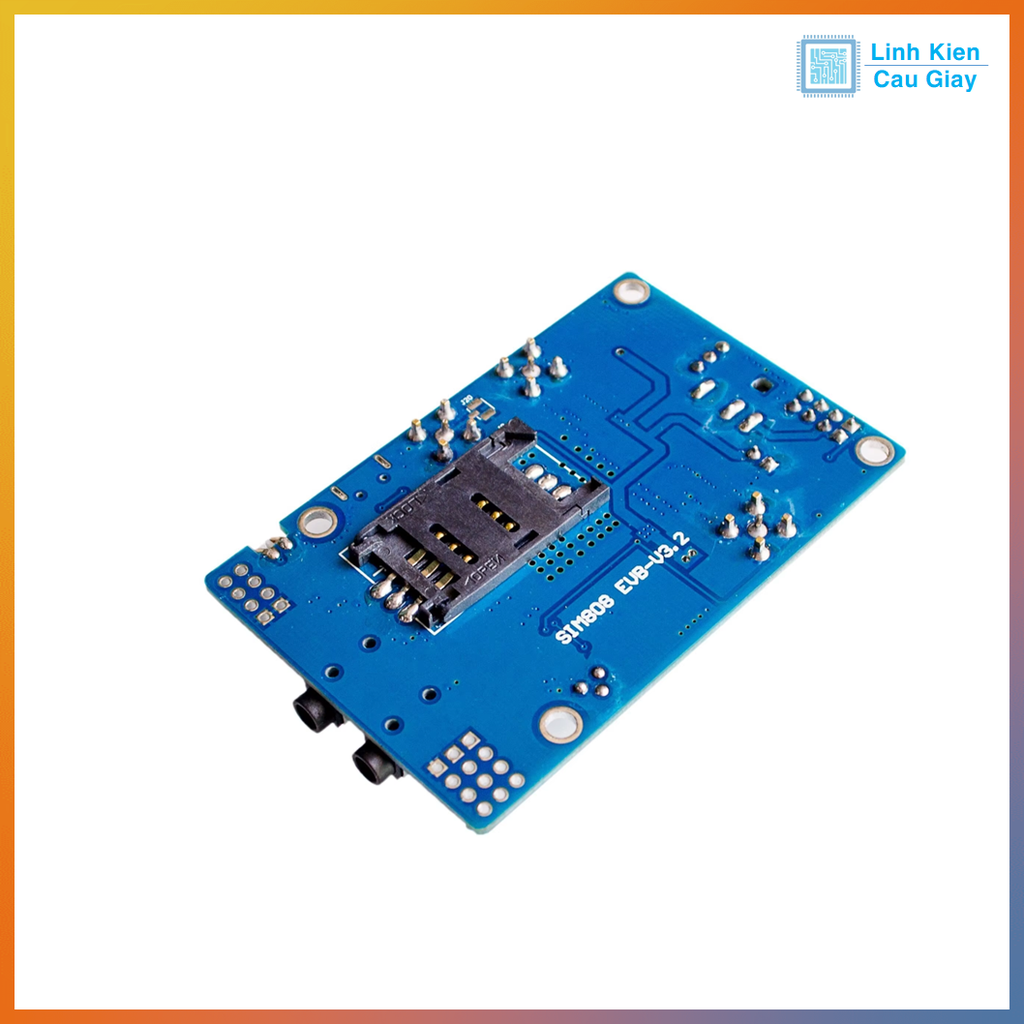

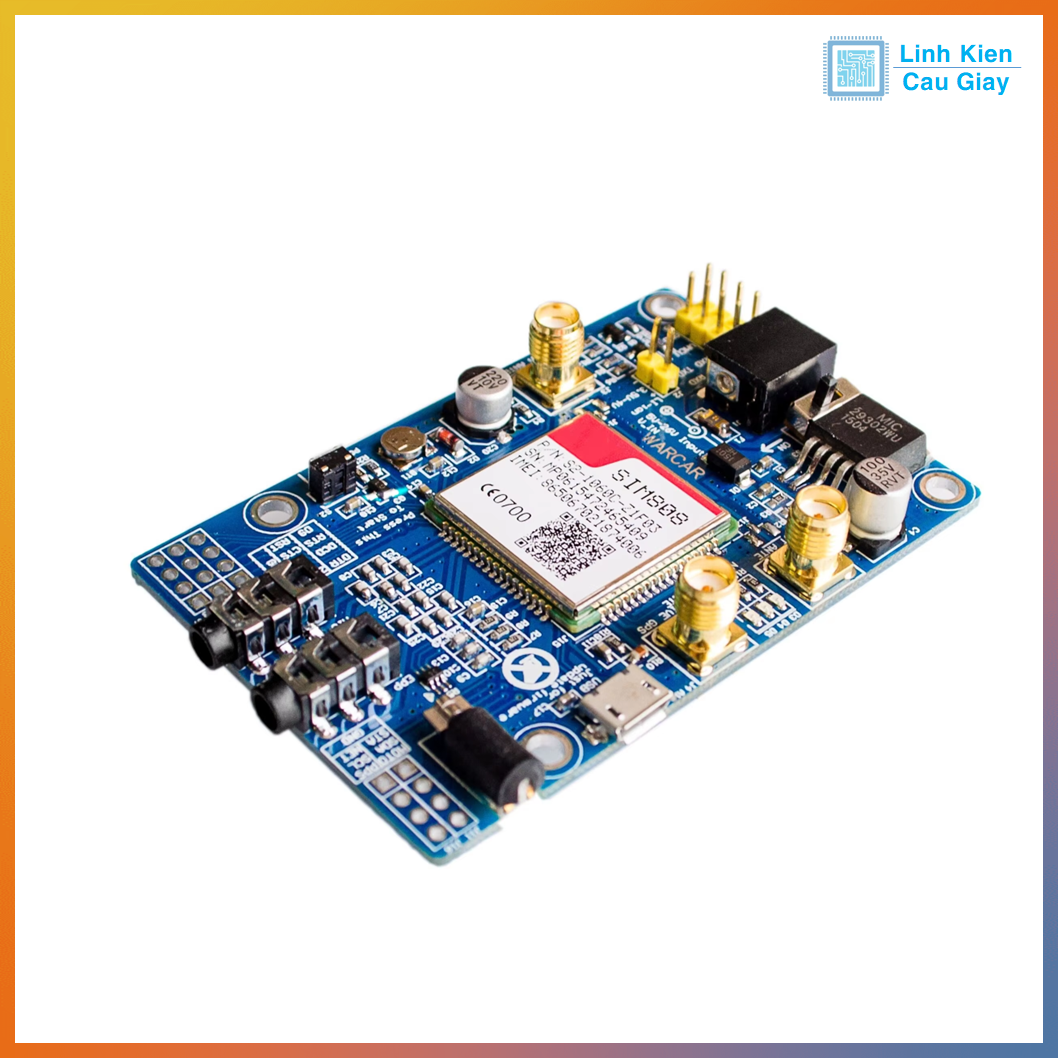

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
