Transistor công suất 2SC5200 NPN loại 1 HP Electrical

(Mã SP:CG001130)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

16.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

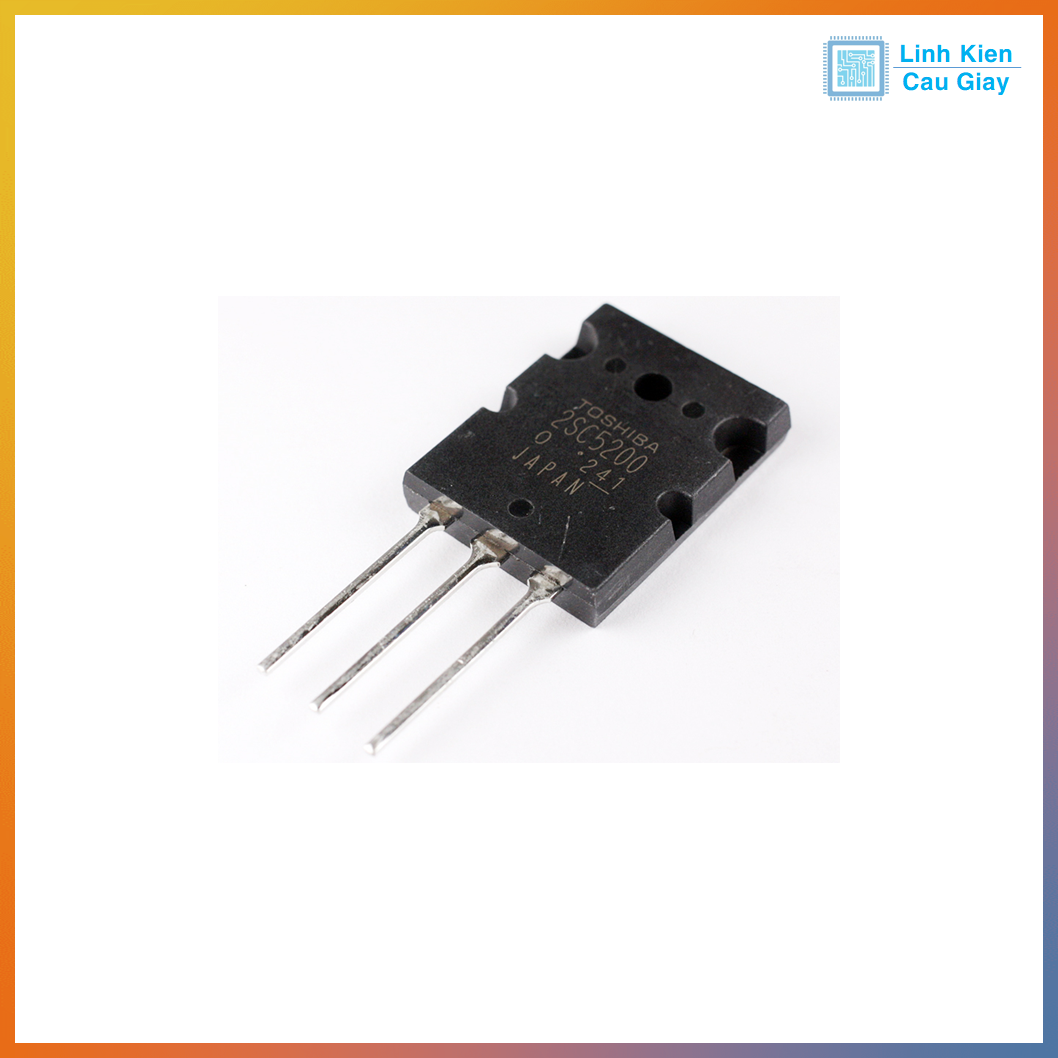

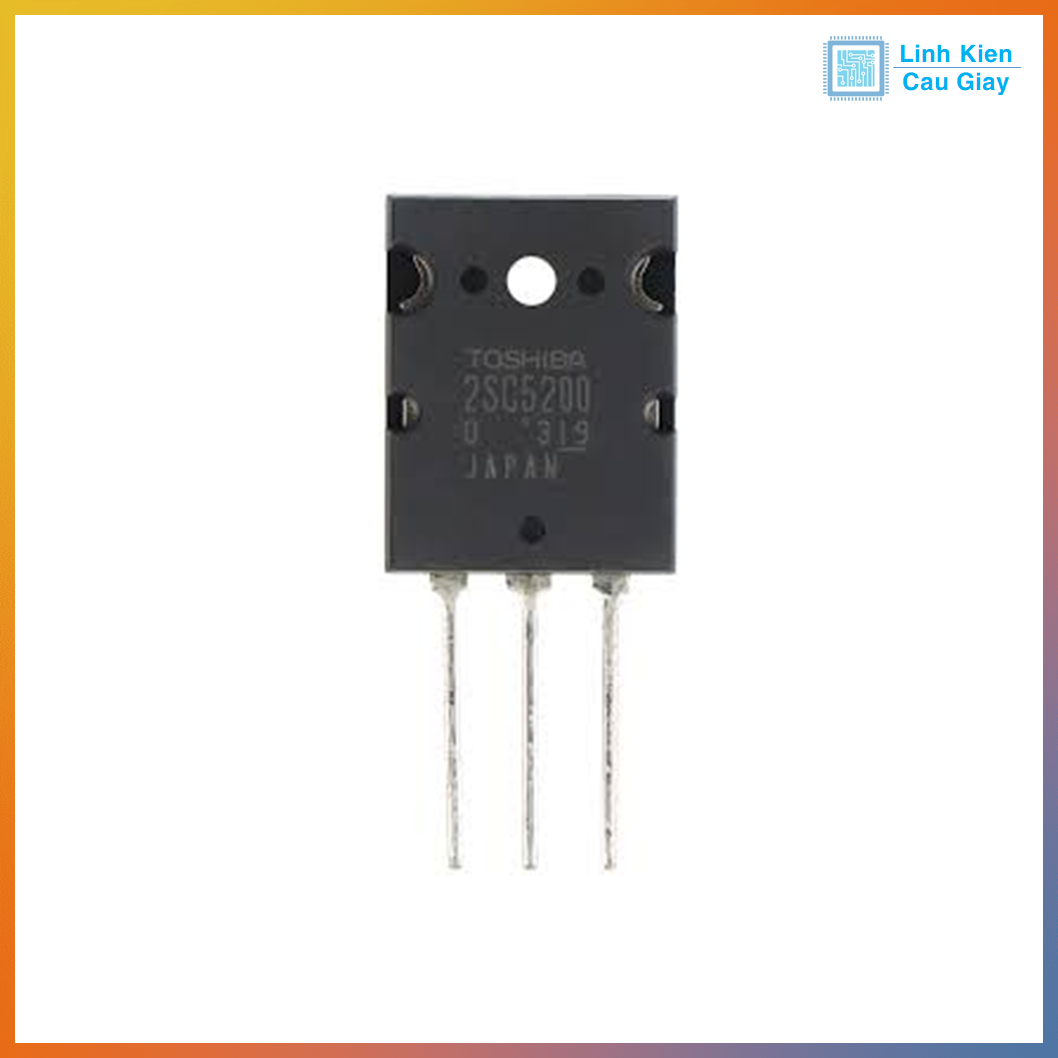

Transistor công suất 2SC5200 – TO-264 NPN

Mô tả sản phẩm

2SC5200transistor công suất NPN do Toshiba sản xuất (hoặc hãng tương đương như ON, UTC...), đóng gói dạng TO-264, chuyên dùng trong các mạch khuếch đại âm thanh công suất cao, mạch nguồn tuyến tính hoặc ứng dụng tải nặng công nghiệp.

Với khả năng chịu dòng lên đến 15A, điện áp chịu đựng 230V, và hiệu suất khuếch đại tốt, 2SC5200 được đánh giá là một trong những transistor phổ biến và bền bỉ nhất trong giới DIY âm thanh và thiết bị điện tử công suất.

Ứng dụng

  • Mạch khuếch đại âm thanh công suất lớn (âm ly Class AB, Class B)

  • Dùng làm cặp push-pull với transistor PNP 2SA1943

  • Nguồn xung, nguồn tuyến tính công suất cao

  • Mạch driver motor DC / AC tải nặng

  • Thiết bị công nghiệp, biến tần, UPS, inverter



Sơ đồ chân

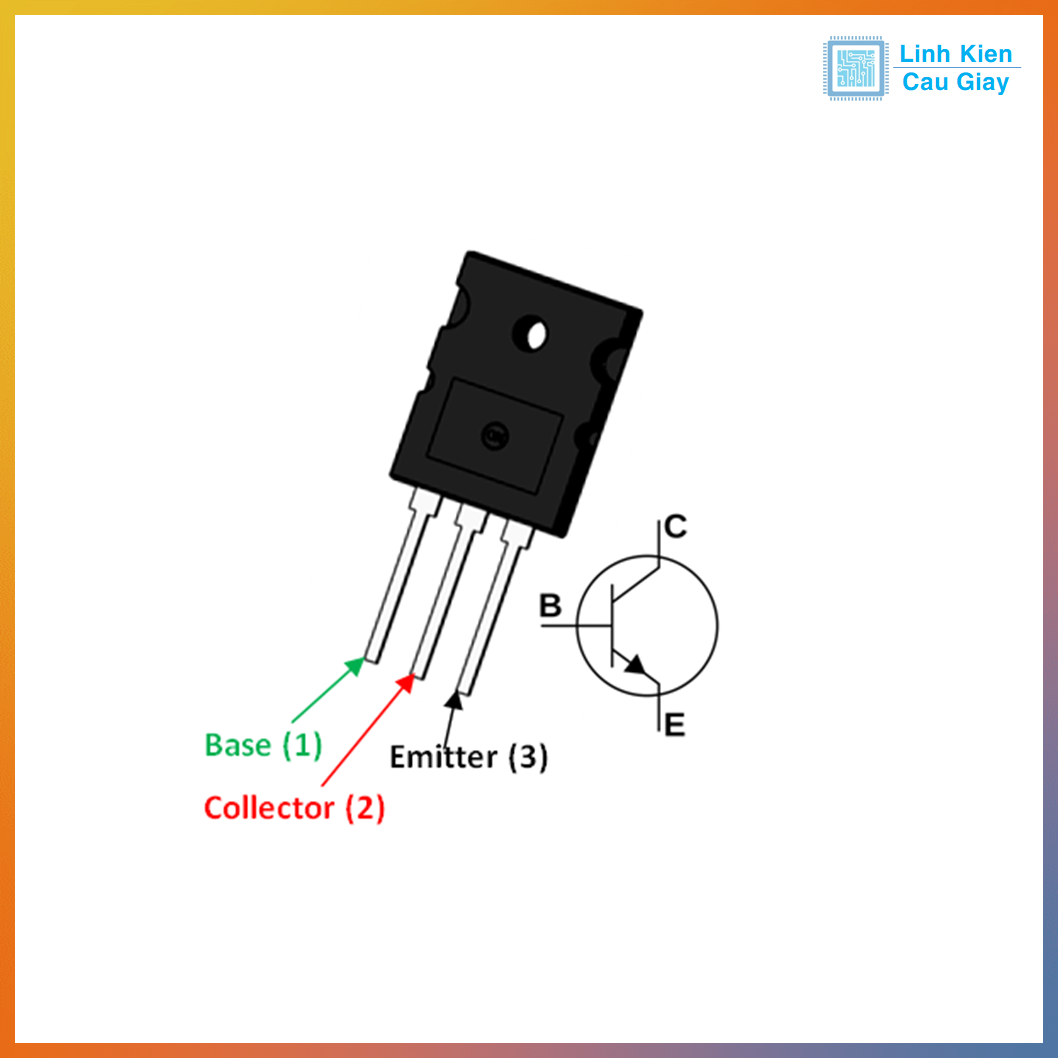

Sơ đồ chân (TO-264 – nhìn từ mặt chữ)

1. B – Base (Chân điều khiển)
2. C – Collector (Cực thu – gắn với tải)
3. E – Emitter (Cực phát – về mass)



Thông số kĩ thuật

Thông số kỹ thuật

Giá trị

Kiểu transistor

NPN

Điện áp Vce tối đa

230V

Dòng tải tối đa Ic

15A

Công suất tiêu tán

150W

Hệ số khuếch đại hFE

55 – 160

Tần số chuyển mạch fT

30 MHz

Nhiệt độ hoạt động

-55°C đến +150°C

Đóng gói

TO-264, 3 chân

Hướng dẫn sử dụng


Chân Base (B) – Kết nối với tín hiệu điều khiển (thường qua điện trở 100Ω–1kΩ).

Chân Collector (C) – Kết nối với cực dương của tải (loa, motor…).

Chân Emitter (E) – Nối về mass (GND).

Sử dụng tản nhiệt lớn hoặc keo tản nhiệt để đảm bảo transistor hoạt động ổn định khi công suất lớn.

Đối với ampli, thường đi theo cặp với 2SA1943 (PNP) để tạo mạch đối xứng push-pull.

⚠️ Lưu ý khi sử dụng
Không cấp quá áp hoặc quá dòng để tránh hư hỏng.

Luôn kiểm tra phân biệt chân đúng, tránh lắp sai Base – Collector – Emitter.

Dùng mạch bảo vệ hoặc cầu chì cho mạch âm ly công suất cao.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
