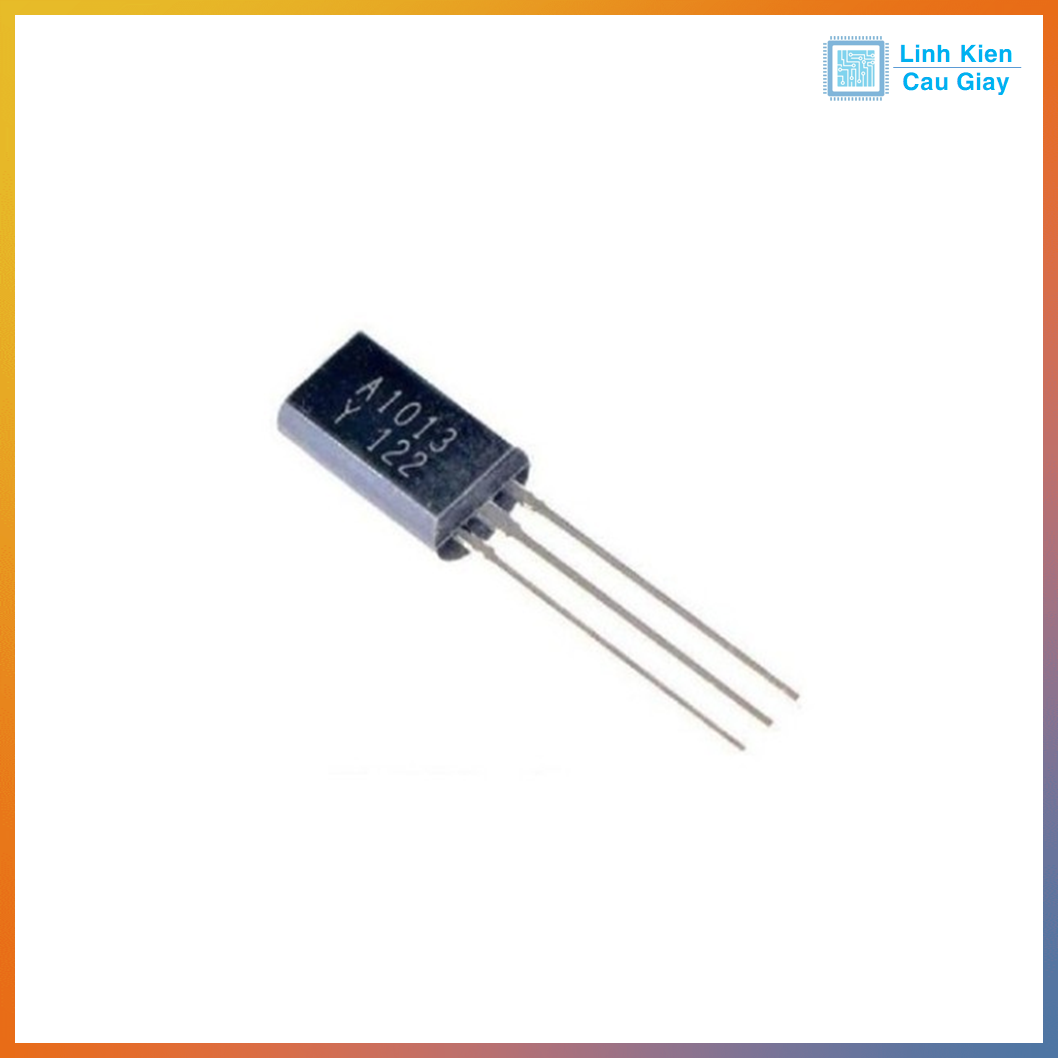

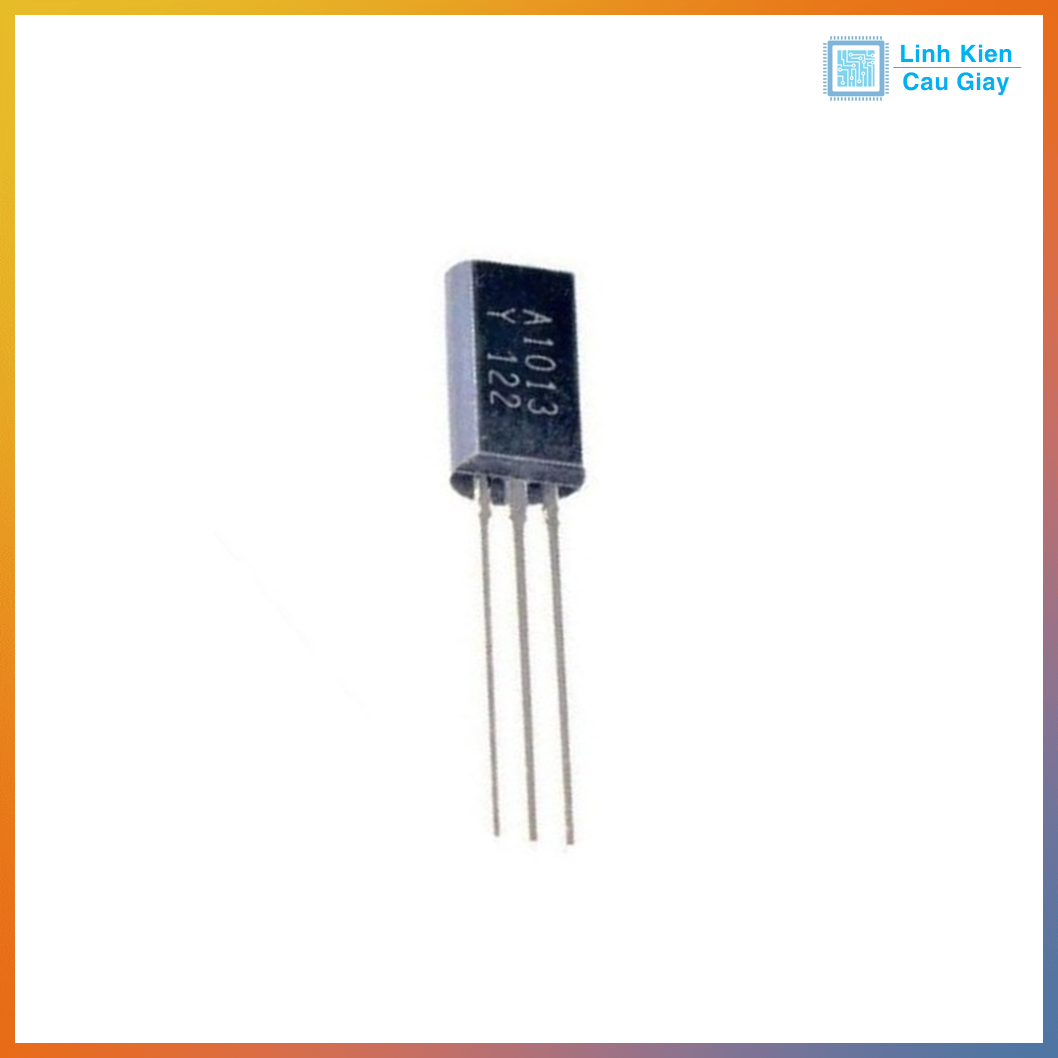

Linh kiện Transistor A1013 PNP -160V 1A TO-92L (SL: 10c)

(Mã SP:PVN5547)

Đánh giá

:

Giá

:

5.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện Transistor A1013 PNP -160V 1A TO-92L



Mô tả sản phẩm

IC A1013 (2SA1013) là transistor PNP chất lượng cao, được thiết kế chuyên biệt cho các ứng dụng âm thanh TV màu, đầu ra lệch dọc và mạch khuếch đại công suất. Với điện áp định mức VCEO -160V, dòng điện IC -1A và công suất tiêu tán 900mW, sản phẩm đảm bảo hiệu suất vượt trội, tốc độ chuyển mạch nhanh và độ bền cao. Tương thích với transistor 2SC2383, IC A1013 phù hợp cho các mạch điện tử tần số cao và nguồn điện. Sản phẩm mới 100%, đóng gói TO-92L, đạt chuẩn RoHS, đáp ứng nhu cầu của các dự án điện tử chuyên nghiệp. Mua ngay để nâng cấp thiết bị của bạn!

Ứng dụng

  • Âm thanh TV màu: Cung cấp tín hiệu ổn định cho hệ thống âm thanh trong TV màu.
  • Đầu ra lệch dọc: Hỗ trợ điều khiển tín hiệu lệch dọc trong màn hình CRT.
  • Mạch khuếch đại công suất: Tăng cường tín hiệu trong các thiết bị âm thanh và điện tử.
  • Nguồn điện tần số cao: Ổn định dòng điện trong các mạch nguồn phức tạp.
  • Dự án điện tử DIY: Phù hợp cho các mạch thử nghiệm và thiết kế điện tử cá nhân.

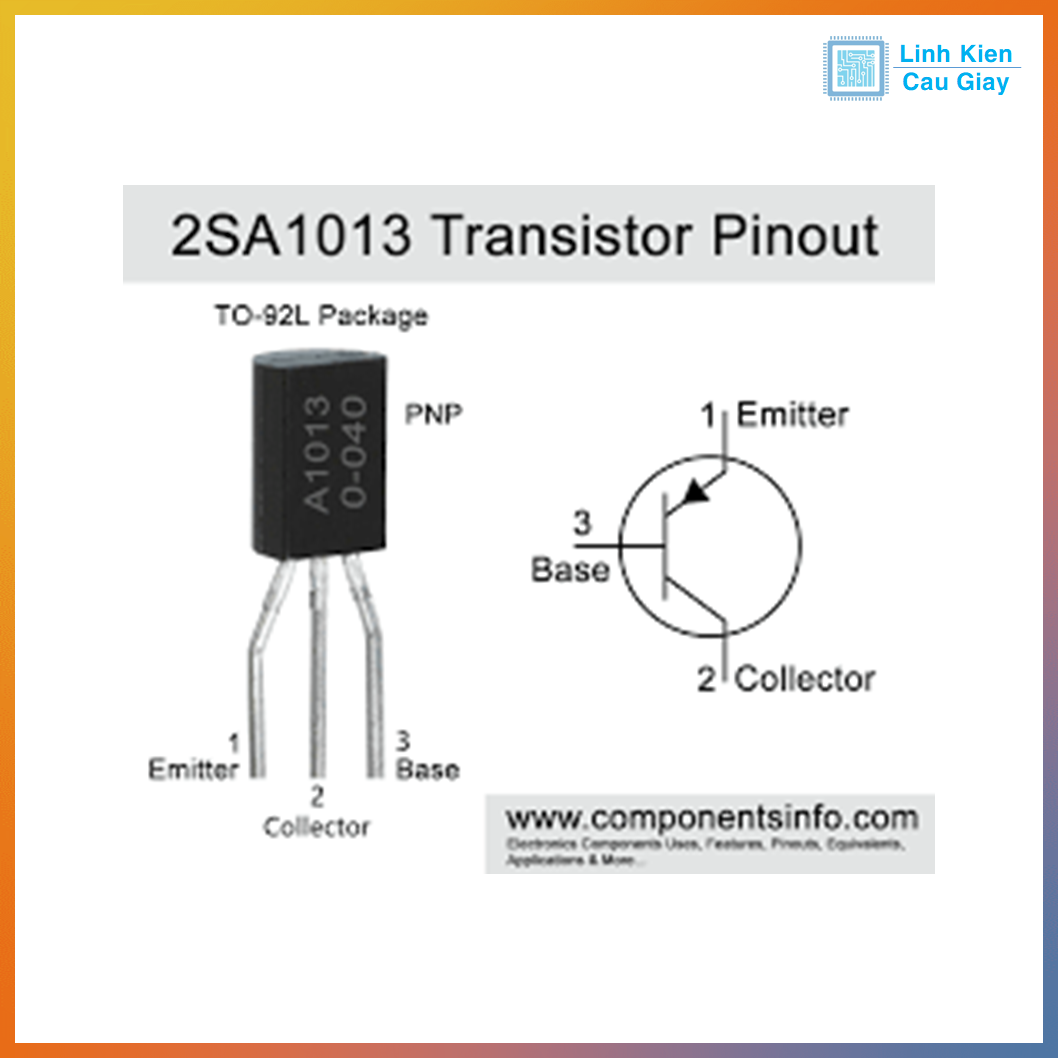

Sơ đồ chân

  • Chân 1 (Emitter - E): Chân phát, kết nối với cực dương của mạch.
  • Chân 2 (Collector - C): Chân thu, kết nối với tải hoặc nguồn điện.
  • Chân 3 (Base - B): Chân điều khiển, nhận tín hiệu để kích hoạt transistor.

Thông số kĩ thuật

  • Loại linh kiện: Transistor PNP.
  • Điện áp định mức (VCEO): -160V.
  • Dòng điện định mức (IC): -1A.
  • Công suất tiêu tán (PC): 900mW.
  • Điện áp cực phát - cực thu (VEBO): -6V.
  • Tần số chuyển tiếp (fT): Khoảng 15 MHz.
  • Hệ số khuếch đại dòng (hFE): 60 - 200 (phụ thuộc vào điều kiện hoạt động).
  • Nhiệt độ hoạt động: -55°C đến +150°C.
  • Đóng gói: TO-92L (3 chân).
  • Tuân thủ tiêu chuẩn: RoHS (không chứa chất độc hại).
  • Tương thích: Hoạt động tốt với transistor NPN 2SC2383 trong các mạch bổ sung.

Hình ảnh - Hướng dẫn sử dụng

  • Đảm bảo cung cấp điện áp và dòng điện trong giới hạn định mức để tránh hư hỏng.
  • Sử dụng tản nhiệt nếu hoạt động ở công suất cao.
  • Kiểm tra kỹ sơ đồ chân trước khi lắp đặt vào mạch.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

IC A1013, 2SA1013, transistor PNP, TV màu, mạch khuếch đại, TO-92L, RoHS, transistor công suất.
