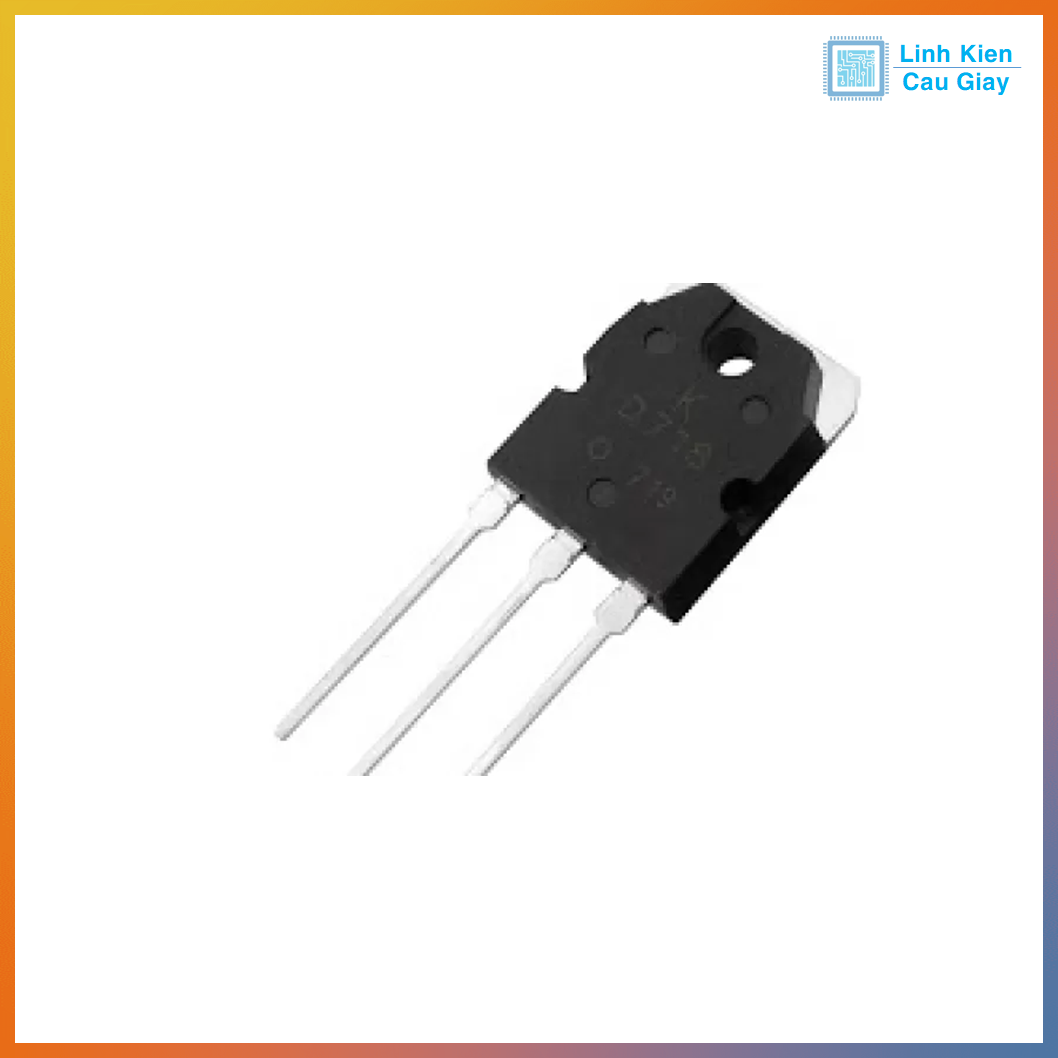

Linh kiện D718 TO247 Transistor công suất NPN

(Mã SP:CG001131)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

8.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Transistor D718 TO-247 – Transistor NPN dùng cho ampli, nguồn công suất

Mô tả sản phẩm

Transistor D718 (thường gặp dưới tên 2SD718) là một transistor công suất loại NPN, đóng gói chuẩn TO-247 (hoặc TO-3P tùy phiên bản), có khả năng chịu dòng cao, điện áp lớn và hiệu suất tản nhiệt tốt. Sản phẩm này thường được sử dụng trong các mạch khuếch đại âm thanh (ampli), mạch nguồn công suất, mạch điều khiển motor hoặc trong thiết bị điện tử công nghiệp.

Ứng dụng

  • Mạch khuếch đại âm thanh công suất (ampli)

  • Mạch nguồn tuyến tính hoặc xung

  • Bộ khuếch đại push-pull (kết hợp cùng transistor PNP B688)

  • Mạch điều khiển motor DC công suất cao

  • Các thiết bị điện tử công nghiệp yêu cầu tải nặng

Sơ đồ chân

Sơ đồ chân (TO-247 – nhìn mặt chữ)

1. B – Base: Chân điều khiển
2. C – Collector: Cực thu
3. E – Emitter: Cực phát

Thông số kĩ thuật

Thông số

Giá trị

Loại transistor

NPN công suất

Điện áp cực đại (Vce)

120V

Dòng cực đại (Ic)

8A

Công suất tiêu tán (P)

80W

Hệ số khuếch đại (hFE)

40–140

Tần số chuyển mạch (fT)

30 MHz

Đóng gói

TO-247 / TO-3P, 3 chân

Nhiệt độ hoạt động

-55°C đến +150°C

Hướng dẫn sử dụng

  1. Base (B) – Nối với nguồn điều khiển tín hiệu (qua điện trở ~1kΩ).

  2. Collector (C) – Nối với tải (loa, motor, hoặc nguồn xung).

  3. Emitter (E) – Nối mass hoặc GND (trong mạch NPN).

  4. Khi sử dụng trong ampli, thường kết hợp với 2SB688 để tạo cặp push-pull khuếch đại.

  5. Nên sử dụng tản nhiệt để đảm bảo hoạt động ổn định khi tải dòng cao.

⚠️ Lưu ý khi sử dụng

  • Cần phân biệt cực NPN rõ ràng, cấp điện áp cao hơn cho Base so với Emitter để dẫn.

  • Gắn tản nhiệt lớn nếu sử dụng công suất > 20W.

  • Tránh gắn sai chân để không làm hỏng transistor.

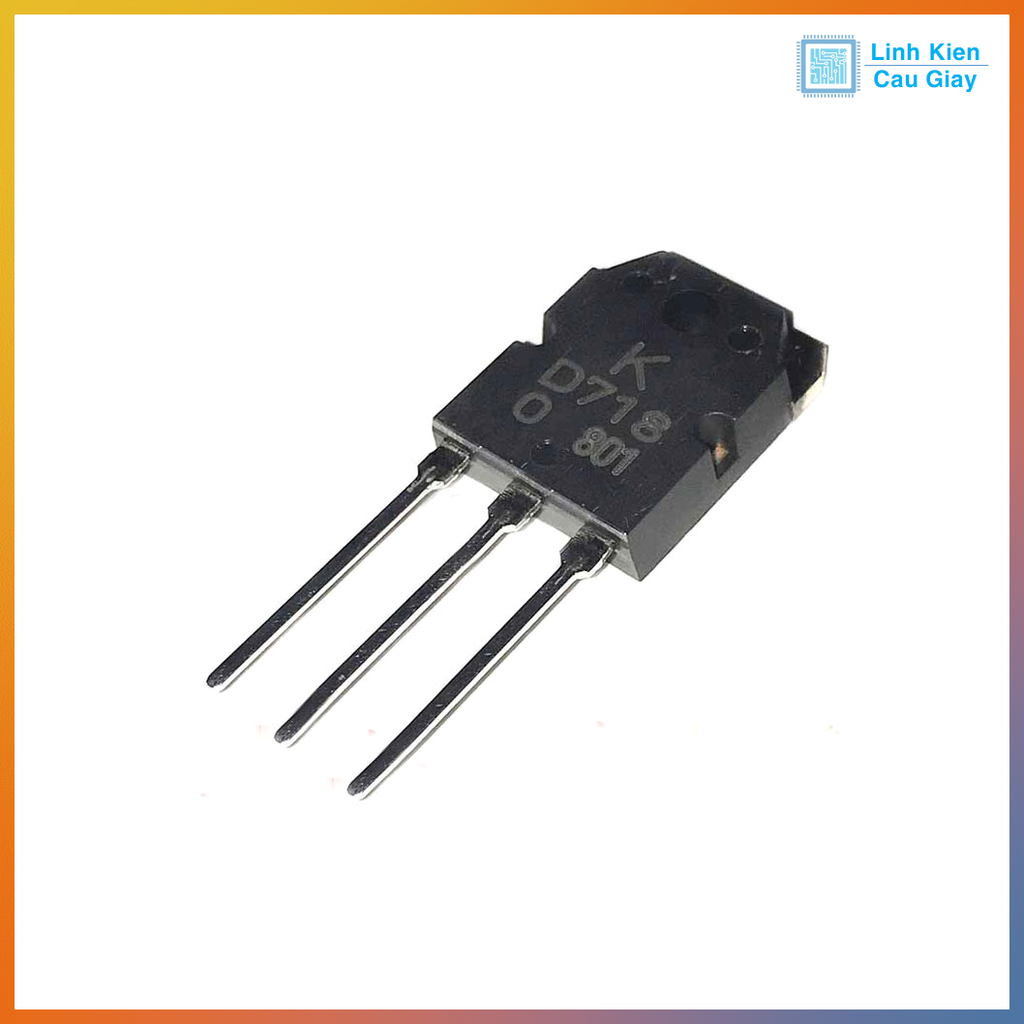

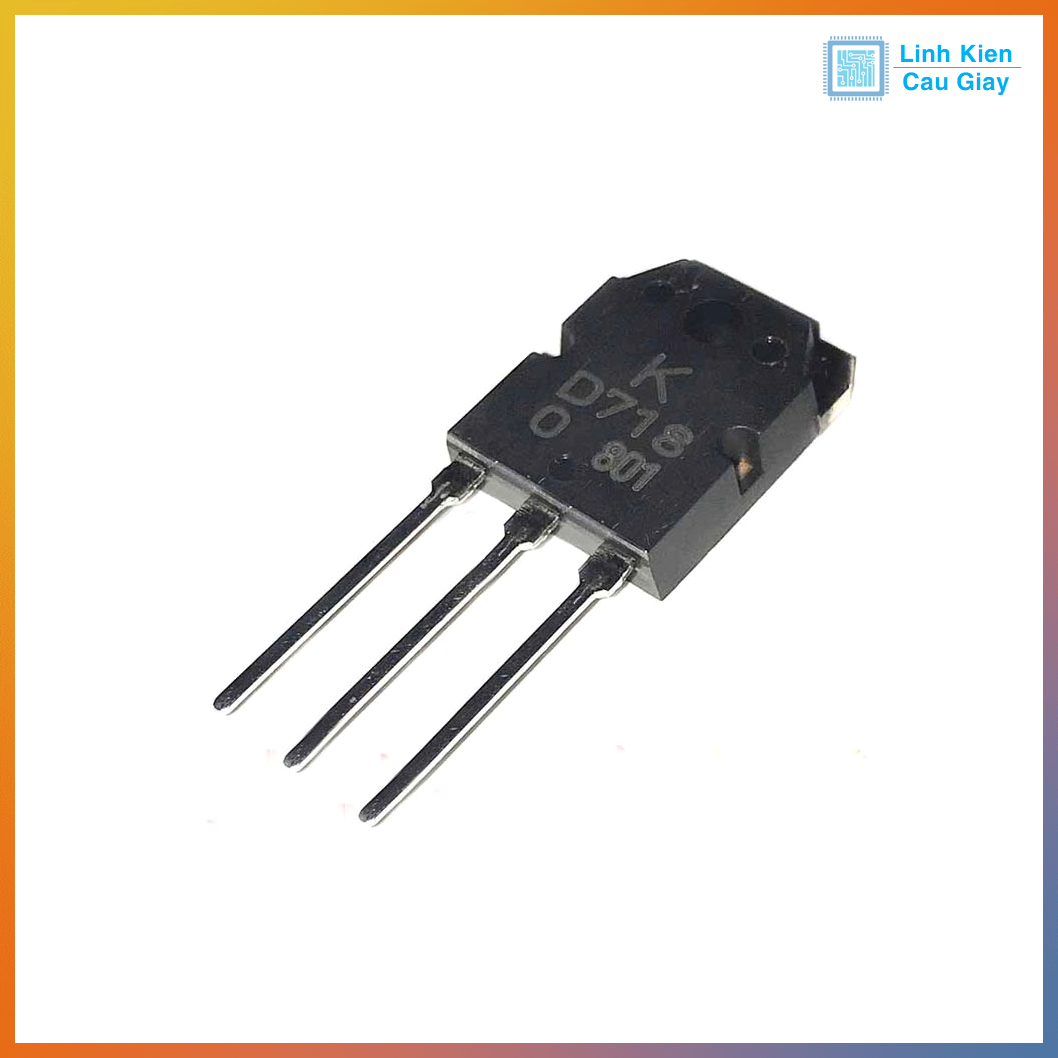

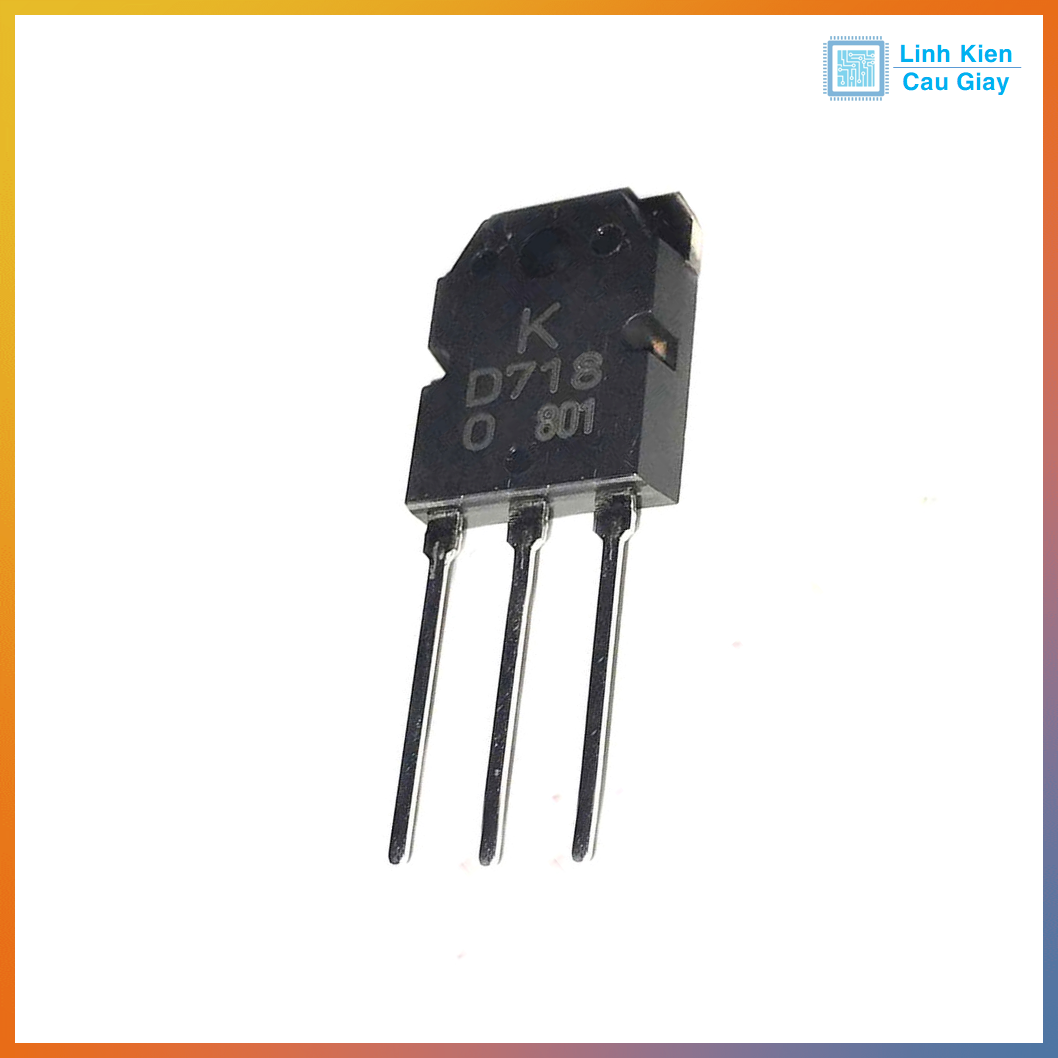

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
