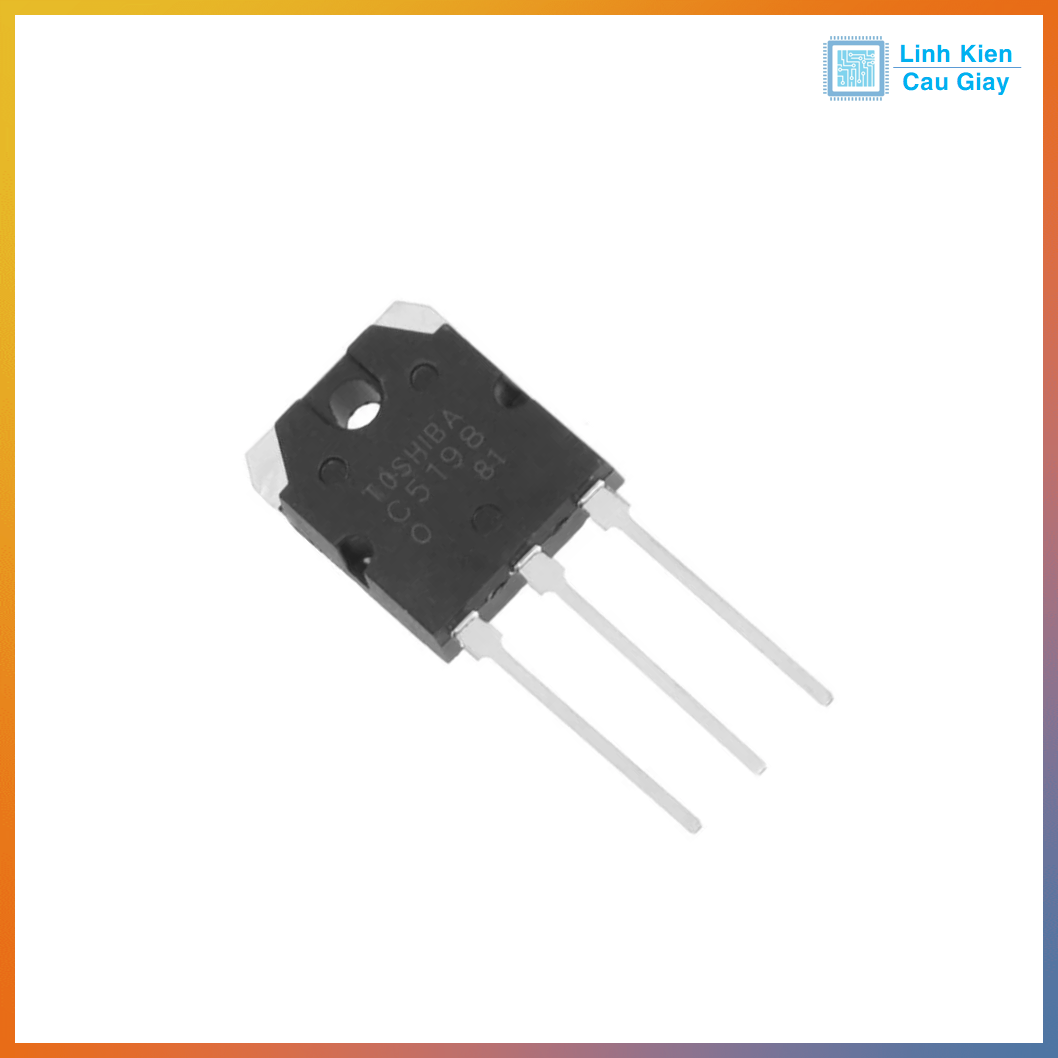

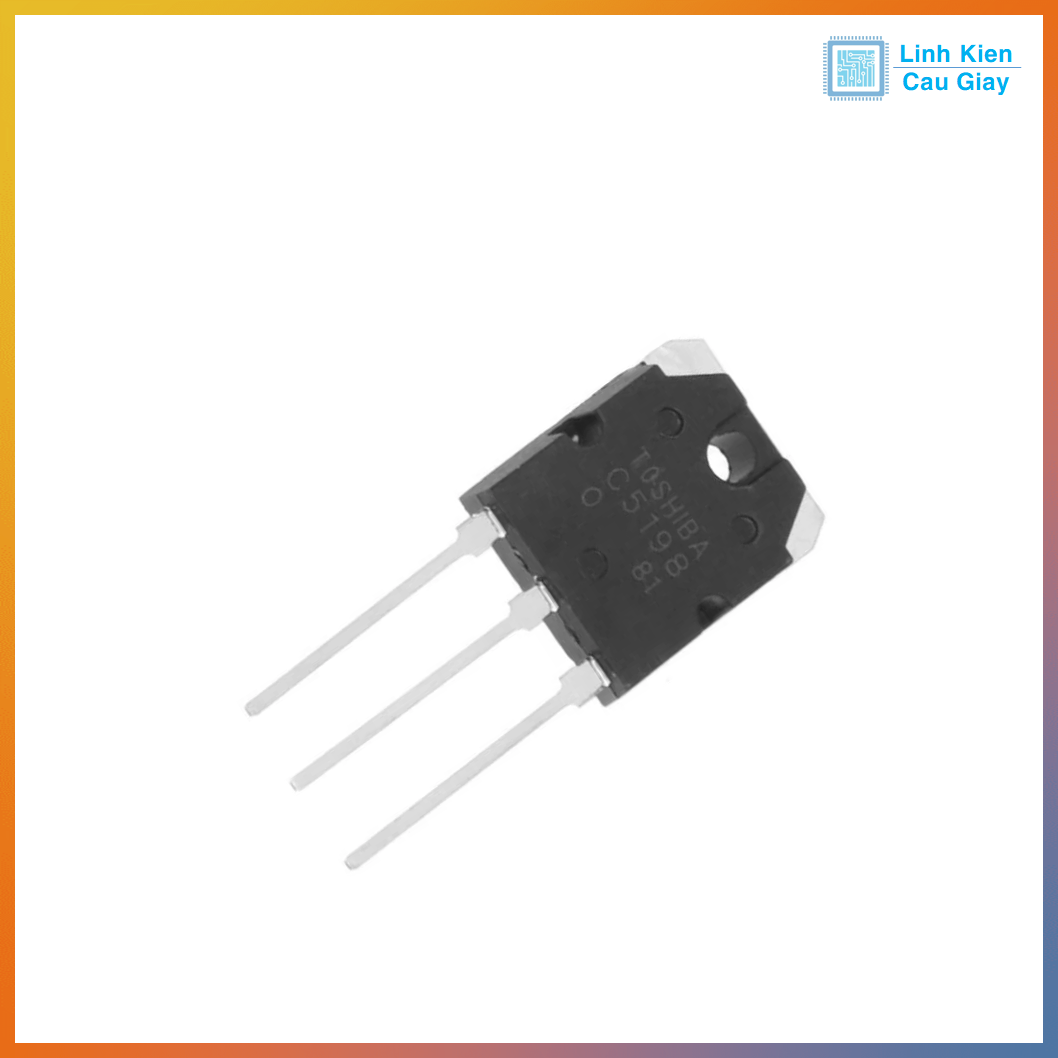

Linh kiện Transistor công suất C5198 NPN

(Mã SP:PVN5464)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

12.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Transistor công suất C5198 (2SC5198) là loại transistor NPN công suất cao, thường dùng trong các mạch khuếch đại công suất âm thanh Class AB, mạch nguồn, và mạch công suất DC/AC. Với khả năng chịu dòng cực đại 8A, điện áp tới 140V, tần số cao, C5198 thường được ghép đôi với A1941 (PNP) để tạo thành cặp công suất push-pull trong ampli.

Vỏ đóng gói chuẩn TO-3P, dễ gắn tản nhiệt, phù hợp cho mạch công suất yêu cầu dòng lớn, công suất cao.

Ứng dụng

  • Mạch khuếch đại công suất âm thanh (Ampli).

  • Mạch nguồn xung, UPS, inverter.

  • Bộ điều khiển động cơ DC/AC công suất vừa và lớn.

  • Các mạch điện tử công suất trong công nghiệp.

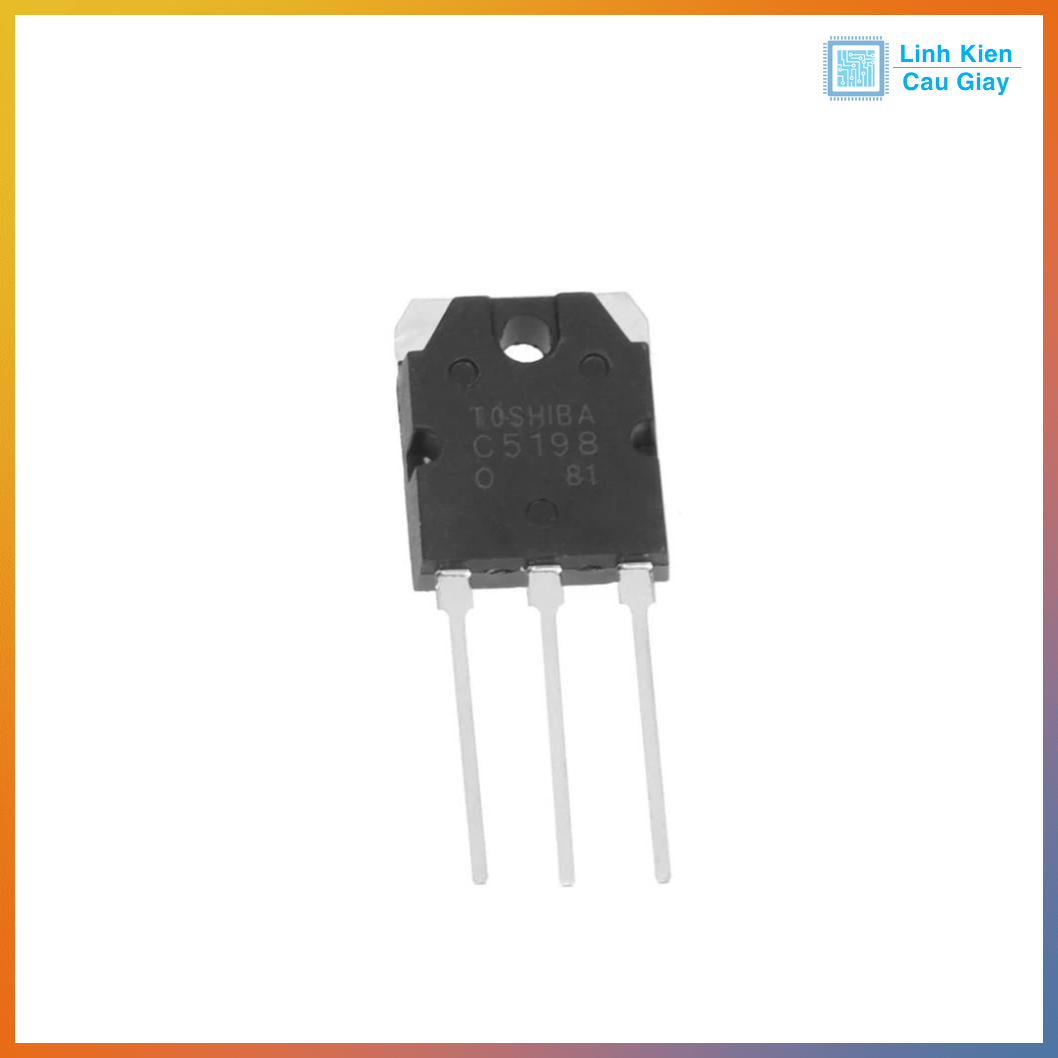

Sơ đồ chân

(TO-3P – nhìn mặt phẳng chữ)

Từ trái sang phải:

  1. B (Base) – chân điều khiển.

  2. C (Collector) – cực thu.

  3. E (Emitter) – cực phát.
    (Phần lưng kim loại nối với Collector.)

Thông số kĩ thuật

  • Kiểu transistor: NPN công suất cao.

  • Điện áp cực đại C–E (Vceo): 140V.

  • Điện áp cực đại C–B (Vcbo): 160V.

  • Điện áp cực đại E–B (Vebo): 5V.

  • Dòng cực đại (Ic): 8A.

  • Công suất tiêu tán (Ptot): 80W (tản nhiệt tốt).

  • Hệ số khuếch đại (hFE): 55 – 160.

  • Tần số cắt (fT): 30 MHz.

  • Đóng gói: TO-3P.

Hướng dẫn sử dụng

  • Dùng tản nhiệt nhôm lớn khi chạy tải nặng, kèm keo/tấm cách điện.

  • Có thể ghép đôi với A1941 (PNP) để làm mạch công suất đẩy-kéo.

  • Cần mạch bảo vệ chống ngắn mạch và quá dòng để tăng tuổi thọ.

  • Khi thay thế, đảm bảo đúng loại NPN – điện áp – dòng tương ứng.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
