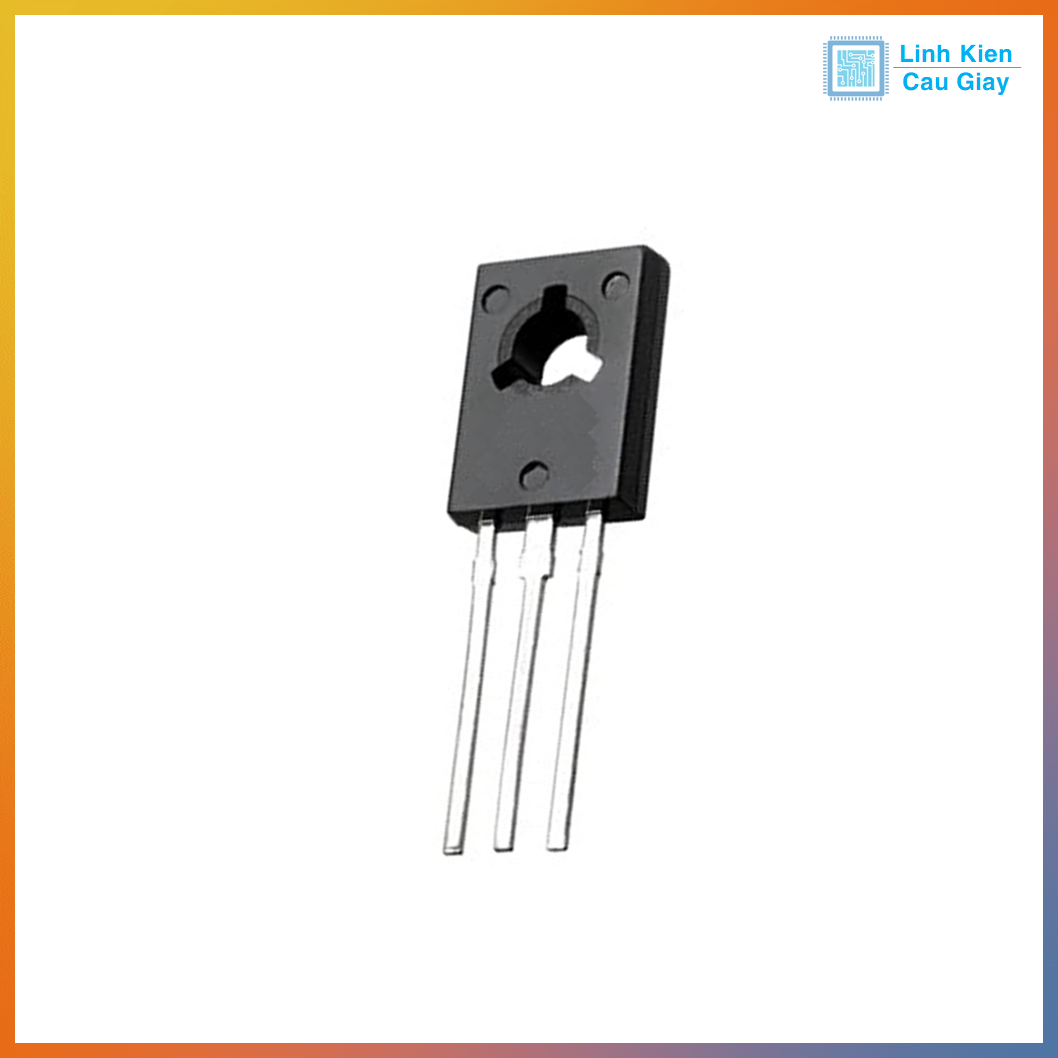

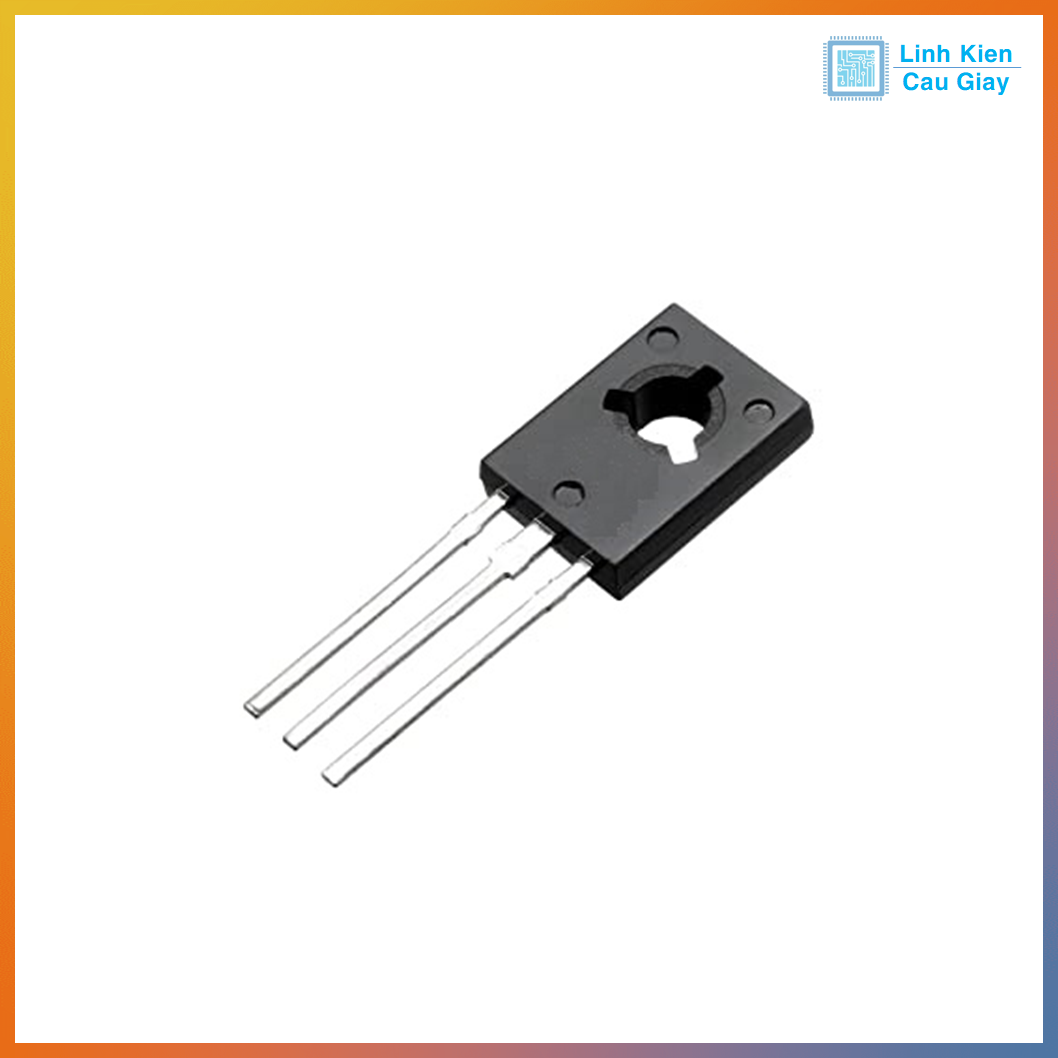

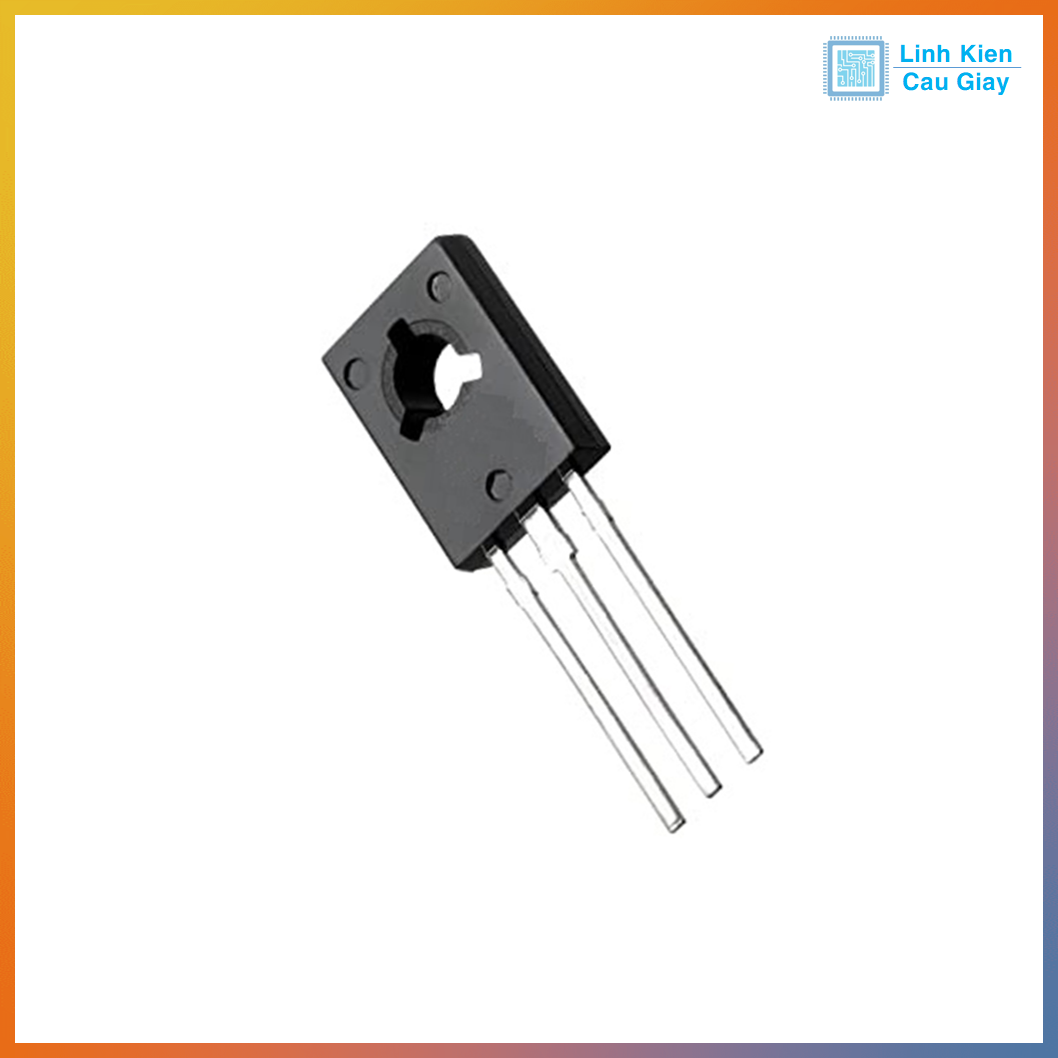

Linh kiện Transistor 2SD882 NPN TO-251
(Mã SP:PVN5524)
Thương hiệu: Chưa cập nhật
2.000₫
Linh kiện Transistor 2SD882 NPN TO-251
Mô tả sản phẩm
IC 2SD882 là một transistor lưỡng cực NPN chất lượng cao, được thiết kế cho các ứng dụng khuếch đại công suất trung bình và chuyển mạch. Với khả năng chịu dòng điện lên đến 3A và điện áp 30V, 2SD882 phù hợp cho nhiều mạch điện tử đòi hỏi hiệu suất ổn định và độ bền cao. Sản phẩm được đóng gói trong các dạng như TO-126, TO-252 hoặc SOT-23, đáp ứng nhu cầu đa dạng của các nhà thiết kế mạch. Được sản xuất bởi các thương hiệu uy tín như Fairchild Semiconductor và UTC, IC 2SD882 đảm bảo chất lượng vượt trội, phù hợp cho các dự án điện tử chuyên nghiệp và DIY.
2SD882 là một transistor NPN loại công suất trung bình, thuộc dòng transistor lưỡng cực (BJT), thường được sử dụng trong các mạch khuếch đại, công tắc (switching), và driver tải như relay, motor, đèn LED.
Với khả năng dẫn dòng lên đến 3A, điện áp cực góp – cực phát 30V, công suất tiêu tán lớn (tối đa 10W khi gắn tản nhiệt), 2SD882 là lựa chọn phổ biến cho các ứng dụng cần độ ổn định, công suất vừa phải.
IC được đóng gói theo chuẩn TO-126 hoặc TO-251, dễ hàn, dễ bắt vít tản nhiệt, rất phù hợp cho mạch thực tế.
Ứng dụng
-
Driver relay, motor DC nhỏ, quạt, bóng đèn
-
Mạch khuếch đại âm thanh tầng công suất
-
Nguồn ổn áp tuyến tính (linear regulator)
-
Mạch điều khiển LED công suất, đèn báo tải
-
Dùng trong các mạch Arduino, ESP32, AVR…
-
Các bộ điều khiển tải dòng cao trong tự động hóa
Sơ đồ chân
-
Chân 1 (Emitter - E): Kết nối với cực phát, dẫn dòng điện ra khỏi transistor.
-
Chân 2 (Collector - C): Kết nối với cực thu, nhận dòng điện vào.
-
Chân 3 (Base - B): Kết nối với cực nền, điều khiển hoạt động của transistor.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Kiểu transistor | NPN – BJT công suất |
Điện áp cực góp – cực phát (VCE) | 30V |
Điện áp cực góp – cực gốc (VCB) | 40V |
Dòng cực góp tối đa (IC) | 3A |
Điện áp cực gốc – cực phát (VEB) | 5V |
Công suất tiêu tán (PC) | 10W (với tản nhiệt) |
Hệ số khuếch đại dòng (hFE) | 60 – 400 (tùy loại và dòng tải) |
Tần số chuyển mạch (fT) | 100 MHz |
Nhiệt độ hoạt động | -55°C đến +150°C |
Kiểu đóng gói | TO-126 / TO-251 |
Hình ảnh - Hướng dẫn sử dụng
-
Kiểm tra datasheet: Trước khi sử dụng, tải datasheet từ nhà sản xuất để xác định sơ đồ chân và thông số kỹ thuật phù hợp.
-
Kết nối mạch:
-
Kết nối chân Base với tín hiệu điều khiển (thêm điện trở giới hạn dòng nếu cần).
-
Kết nối chân Collector với tải hoặc nguồn điện.
-
Kết nối chân Emitter với đất (GND) hoặc mạch trở về.
-
-
Bảo vệ transistor:
-
Sử dụng tản nhiệt nếu công suất tiêu tán cao.
-
Đảm bảo dòng điện và điện áp không vượt quá giới hạn định mức.
-
-
Kiểm tra mạch: Sử dụng đồng hồ vạn năng để kiểm tra kết nối trước khi cấp nguồn.
-
Ứng dụng thực tế: Tham khảo các mạch mẫu như mạch khuếch đại âm thanh hoặc mạch điều khiển động cơ để tối ưu hóa hiệu suất.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
