TIP42C Transistor PNP TO-220

(Mã SP:CG001135)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

TIP42Ctransistor PNP công suất cao, vỏ TO-220, được sử dụng phổ biến trong các mạch điều khiển tải dòng lớn như mô tơ DC, mạch khuếch đại công suất âm thanh, mạch nguồn xung và bộ ổn áp tuyến tính. Với khả năng chịu dòng lên đến 6A, điện áp cực đại 100V, TIP42C rất phù hợp cho các ứng dụng yêu cầu độ tin cậy cao và khả năng chịu tải mạnh.

Ứng dụng

  • Điều khiển motor DC, quạt, đèn công suất lớn

  • Mạch khuếch đại công suất âm thanh class AB

  • Mạch ổn áp tuyến tính, nguồn xung

  • Mạch công suất trong robot, IoT

  • Mạch nguồn 12V–24V, mạch đảo chiều dòng điện

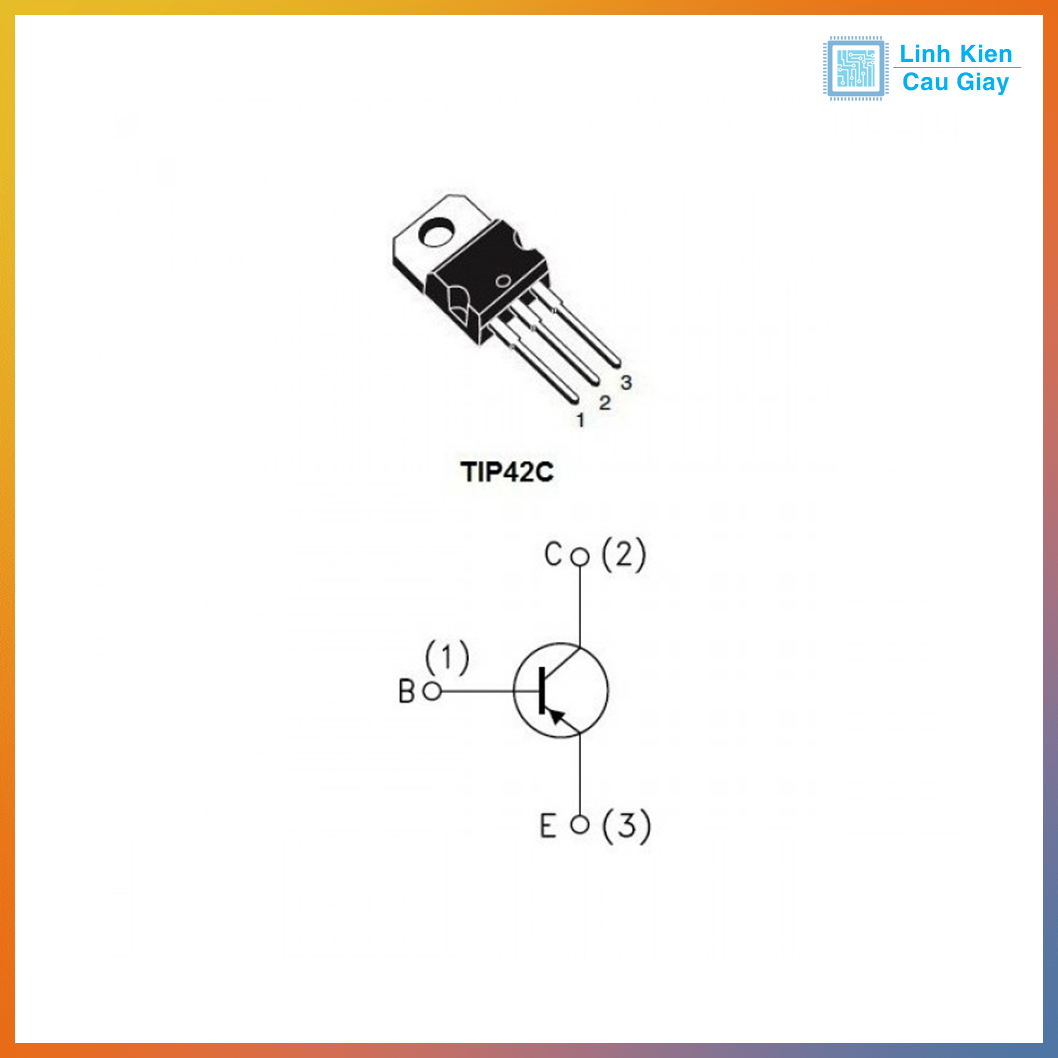

Sơ đồ chân

Sơ đồ chân (TO-220 – nhìn mặt chữ)

1. Base (B)
2. Collector (C)
3. Emitter (E)

Thông số kĩ thuật

Thông số Giá trị
Loại transistor PNP
Điện áp cực đại (Vceo) 100V
Dòng Collector tối đa 6A
Công suất tản nhiệt 65W
Hệ số khuếch đại dòng (hFE) 15 – 75
Kiểu vỏ TO-220
Tần số chuyển mạch (fT) ~3 MHz
Nhiệt độ hoạt động -65°C đến +150°C

Hướng dẫn sử dụng

  • Base (B) kết nối với tín hiệu điều khiển thông qua điện trở 220–1kΩ.

  • Collector (C) kết nối với cực âm của tải (motor, LED, relay…).

  • Emitter (E) nối với nguồn âm (GND).

  • Khi điện áp ở Base nhỏ hơn điện áp Emitter → transistor dẫn dòng từ Emitter đến Collector → điều khiển tải.

TIP42C thường kết hợp với transistor NPN như TIP41C để tạo thành cặp push-pull, dùng trong mạch khuếch đại công suất âm thanh class AB.

⚠️ Lưu ý

  • Nên gắn tản nhiệt nếu sử dụng tải dòng lớn.

  • Không để dòng hoặc điện áp vượt mức cho phép.

  • Sử dụng cách điện mica khi gắn với tản nhiệt kim loại.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

#TIP42C #TransistorPNP #TO220 #TransistorCongSuat #LinhKienDienTu #TIP42 #TransistorAmThanh #TIP42CTO220 #DienTuCongSuat #TransistorMotor #TransistorNguon




.
