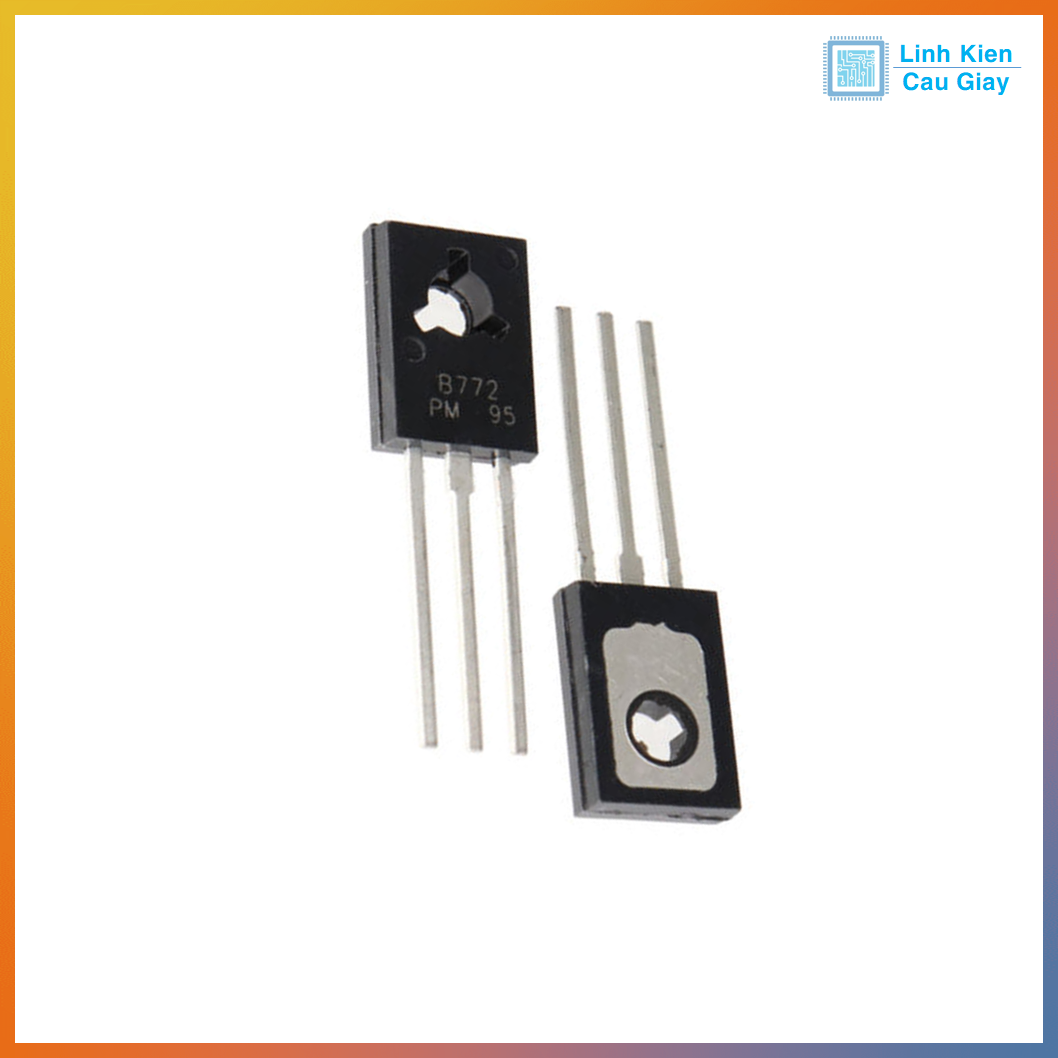

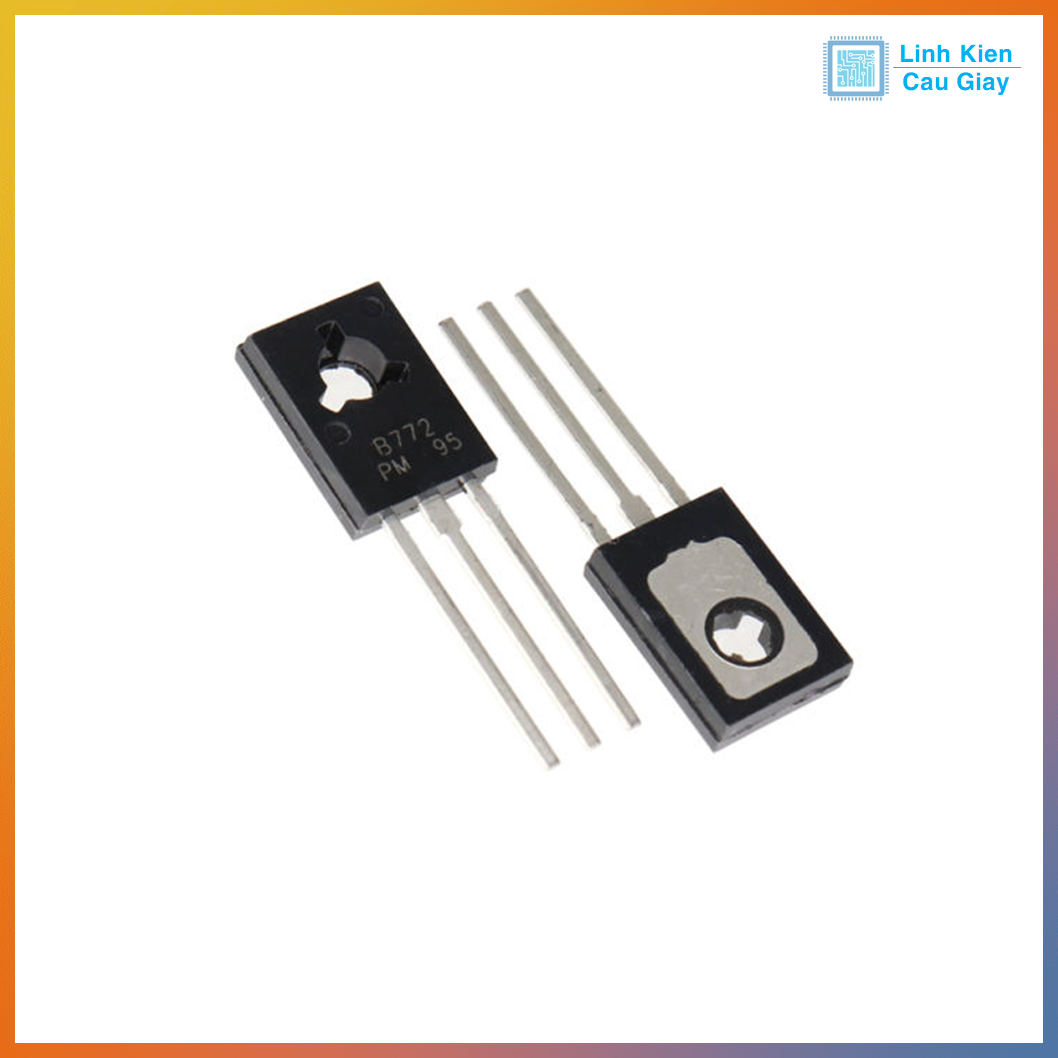

Linh kiện Transistor 2SB772
(Mã SP:PVN5549)
Thương hiệu: Chưa cập nhật
2.000₫
Linh kiện Transistor 2SB772
Mô tả sản phẩm
2SB772 là một transistor lưỡng cực PNP công suất trung bình, được sử dụng phổ biến trong các mạch khuếch đại âm thanh, điều khiển tải dòng lớn, ổn áp tuyến tính, và mạch nguồn xung công suất thấp. Với khả năng dẫn dòng tới 3A, điện áp hoạt động lên đến 40V, cùng đóng gói TO-126 dễ tản nhiệt, 2SB772 là một lựa chọn ổn định và kinh tế cho các ứng dụng điện tử công suất vừa.
Transistor này thường được sử dụng kết hợp với transistor NPN đối ứng 2SD882 trong các mạch push-pull khuếch đại hoặc driver công suất H-Bridge.
Ứng dụng
-
Khuếch đại âm thanh công suất trung bình
-
Mạch ổn áp tuyến tính (linear regulator)
-
Driver motor, relay, tải công suất thấp – vừa
-
Cặp push-pull khuếch đại âm thanh với 2SD882
-
Ứng dụng Arduino, robot, mạch điều khiển tải
Sơ đồ chân
1 – Emitter (E) – Cực phát
2 – Collector (C) – Cực góp
3 – Base (B) – Cực gốc
Thứ tự chân có thể khác theo hãng – nên kiểm tra datasheet cụ thể khi dùng.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại transistor | PNP BJT (Transistor lưỡng cực) |
Điện áp cực góp – phát (VCE) | 40V |
Dòng cực góp (IC) | 3A (tối đa) |
Công suất tiêu tán (PC) | 10W (có tản nhiệt) |
Hệ số khuếch đại dòng (hFE) | 60 – 250 |
Tần số chuyển mạch (fT) | 100 MHz (typical) |
Đóng gói | TO-126 (3 chân, dễ tản nhiệt) |
Hình ảnh - Hướng dẫn sử dụng
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
