Transistor A1015 – PNP công suất nhỏ | TO-92 & SOP

Mô tả sản phẩm

Transistor A1015 là loại transistor PNP công suất nhỏ được sử dụng phổ biến trong các mạch khuếch đại tín hiệu, công tắc điều khiển, hoặc các mạch điện tử thông thường. A1015 có dòng cực đại lên đến 150mA và điện áp cực thu tối đa -50V, rất phù hợp cho các ứng dụng yêu cầu dòng và điện áp thấp.

Sản phẩm có hai dạng đóng gói:

• TO-92 (chân cắm): dễ dàng dùng trên breadboard hoặc gắn vào PCB thông thường.

• SOP-89/SOT-23 (chân dán): tiết kiệm không gian, dùng cho mạch SMD nhỏ gọn.

Ứng dụng

• Mạch khuếch đại tín hiệu âm thanh

• Mạch công tắc điều khiển tải nhỏ (LED, relay nhỏ…)

• Điều khiển relay trong mạch vi điều khiển

• Mạch cảm biến, mạch so sánh

• Dùng trong các mạch nguồn ổn áp hoặc dao động

Sơ đồ chân

Sơ đồ chân (TO-92 – nhìn mặt chữ)

1. Emitter (E)
2. Base (B)
3. Collector (C)

Sơ đồ chân (SOT-23 hoặc SOP-89)

1. Base (B)
2. Emitter (E)
3. Collector (C)

Thông số kĩ thuật

Hướng dẫn sử dụng

• Kết nối chân B (Base) với tín hiệu điều khiển (qua điện trở ~1k – 10kΩ tùy ứng dụng).

• Chân C (Collector) nối với tải (LED, relay, loa…).

• Chân E (Emitter) nối với cực âm (GND hoặc nguồn âm).

• Điều khiển Base sẽ cho dòng chạy từ Emitter → Collector (vì đây là PNP).

Nếu dùng làm công tắc điều khiển relay, bạn cần kích Base thấp (âm) để bật transistor.

⚠️ Lưu ý khi sử dụng

• Tránh vượt quá dòng hoặc điện áp tối đa để không làm hỏng linh kiện.

• Dùng điện trở giới hạn dòng ở chân base và tải.

• Nếu dùng dạng SOP, cần đảm bảo hàn đúng chân theo datasheet.

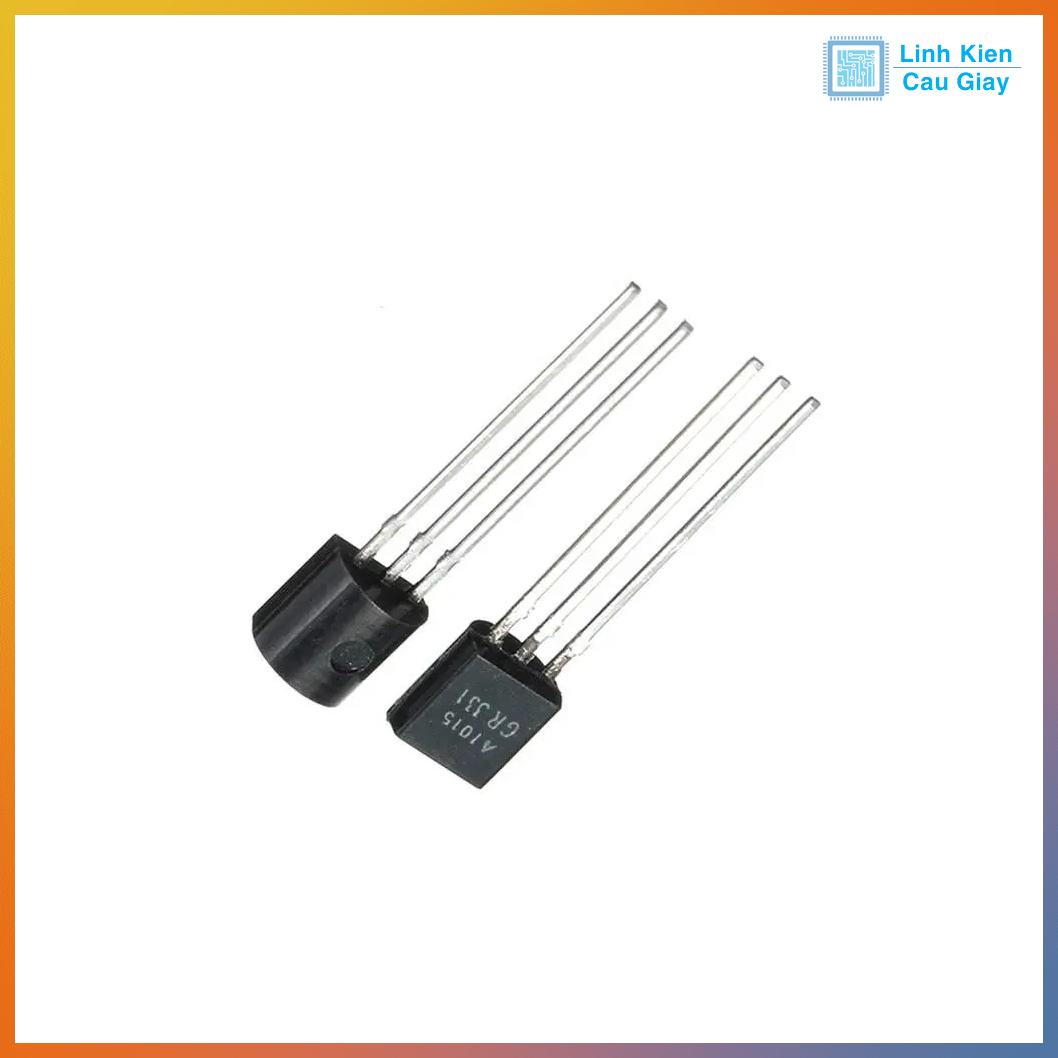

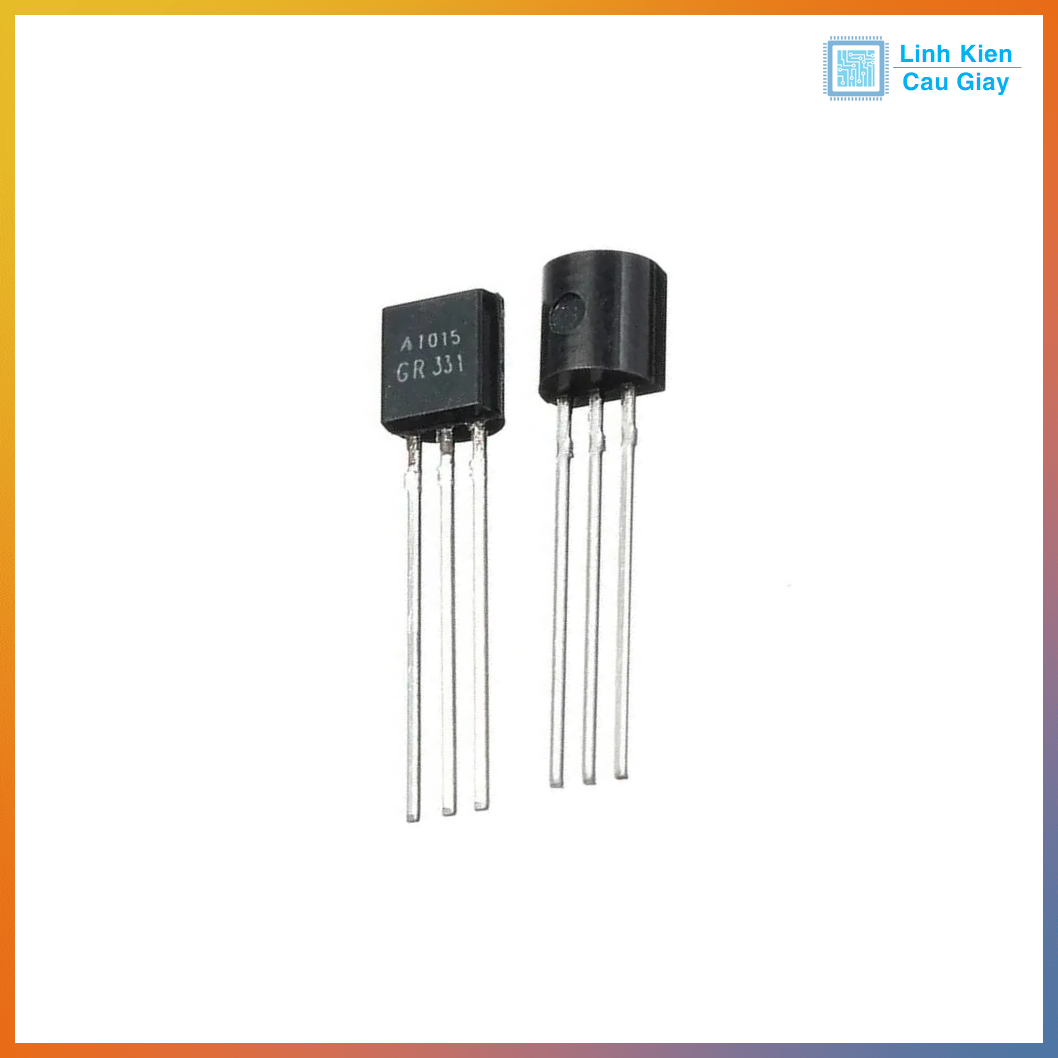

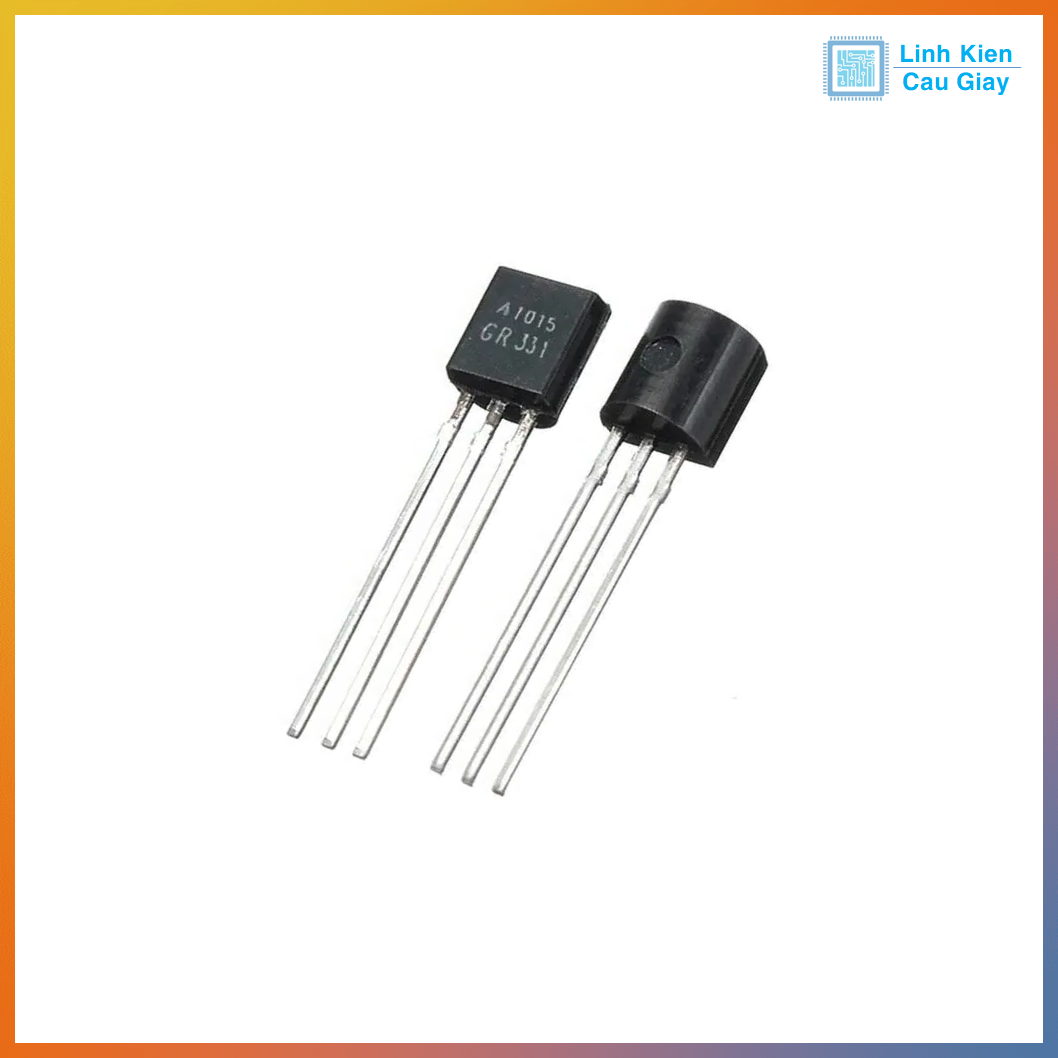

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
