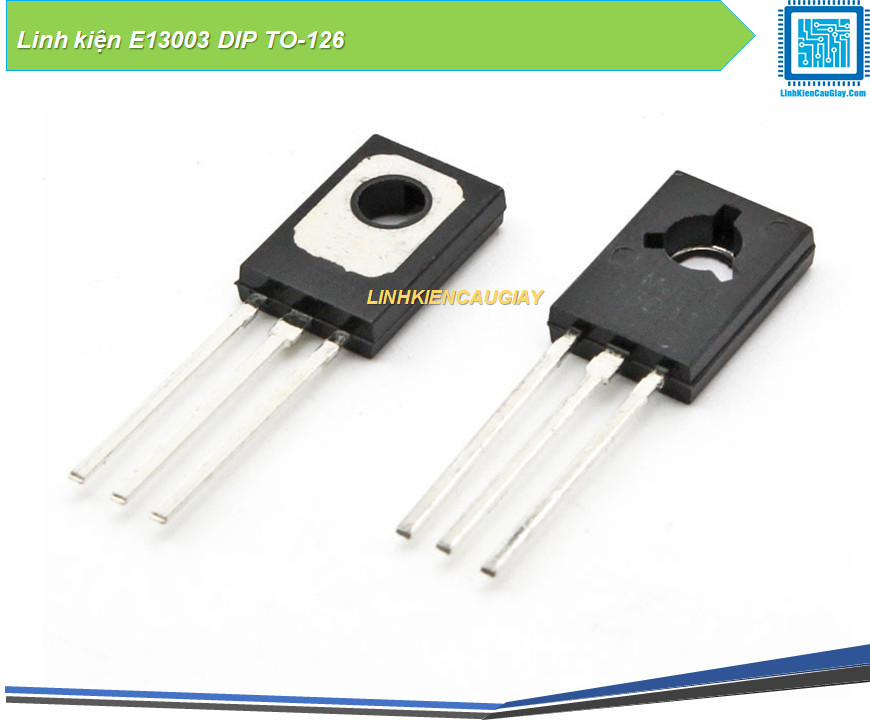

Transistor E13003 NPN TO-126 (BJT công suất cao áp 13003)

Mô tả sản phẩm

E13003 (13003) TO-126 là transistor NPN điện áp cao chuyên dùng trong nguồn xung (SMPS), mạch kích – dao động, ballast đèn compact (CFL) và các mạch đóng cắt tải cao áp. Dạng TO-126 chân cắm dễ hàn, dễ thay thế, tản nhiệt tốt hơn so với gói nhỏ, rất phổ biến cho thợ sửa nguồn và DIY mạch công suất.

E13003 là transistor BJT NPN chịu áp cao, thường đóng vai trò khóa công suất/dao động trong mạch nguồn và mạch kích. Linh kiện phù hợp thay thế trong các bo nguồn thông dụng, đặc biệt các mạch dùng 13003/13005 cùng họ (cần đối chiếu thông số). Vỏ TO-126 giúp bắt tản nhiệt/thoát nhiệt tốt hơn khi chạy lâu.

Ứng dụng

Ballast đèn compact (CFL), mạch đèn tiết kiệm điện
Nguồn xung SMPS công suất nhỏ–trung bình, mạch dao động biến áp xung
Mạch kích, mạch inverter đơn giản, mạch đóng cắt tải cao áp (đúng thiết kế)
Sửa chữa bo nguồn dân dụng, DIY mạch công suất

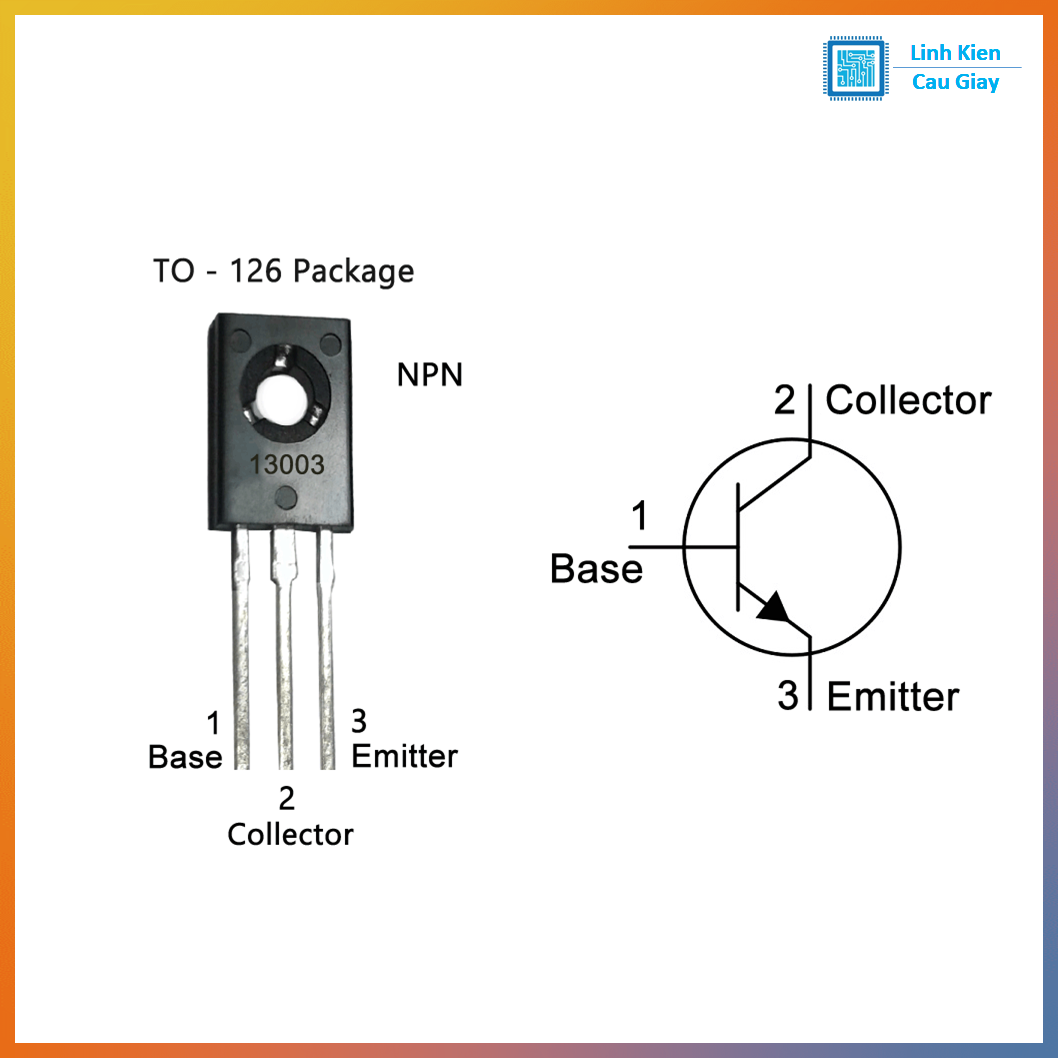

Sơ đồ chân

Nhìn mặt chữ (mặt phẳng có in mã) hướng về bạn, chân hướng xuống (phổ biến):
Chân 1: Base (B)
Chân 2: Collector (C)
Chân 3: Emitter (E)
Tab/lưng tản nhiệt: thường nối Collector (C)
Lưu ý: có thể khác theo hãng/phiên bản → nên đối chiếu đúng mã trên linh kiện hoặc datasheet khi thay thế.

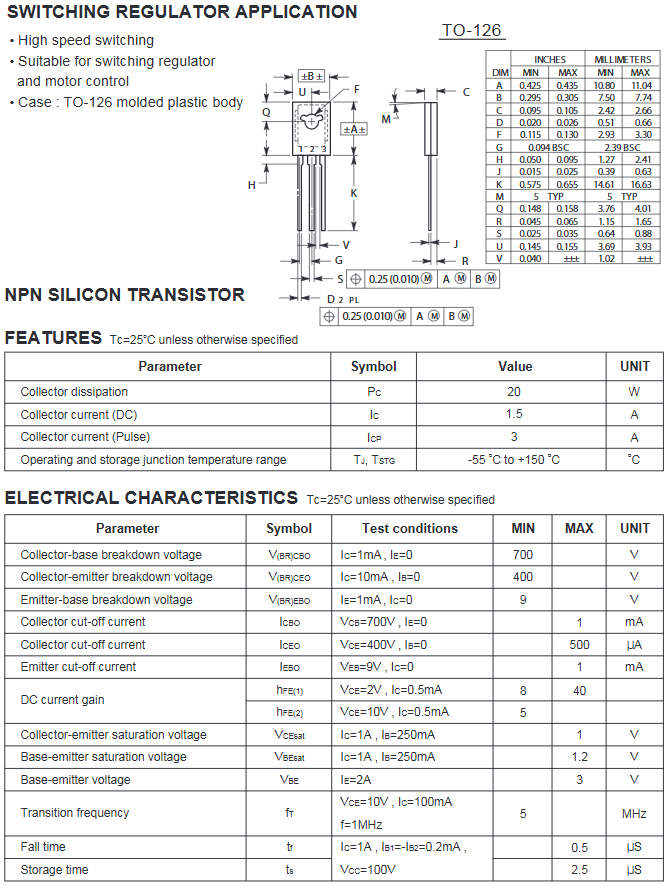

Thông số kĩ thuật

Loại: NPN High Voltage Power Transistor
VCEo: khoảng 400V
IC: khoảng 1.5A
Ptot: khoảng 12W (khi tản nhiệt tốt)
hFE: tùy phân hạng (thường thấp–trung bình, phù hợp mạch dao động)

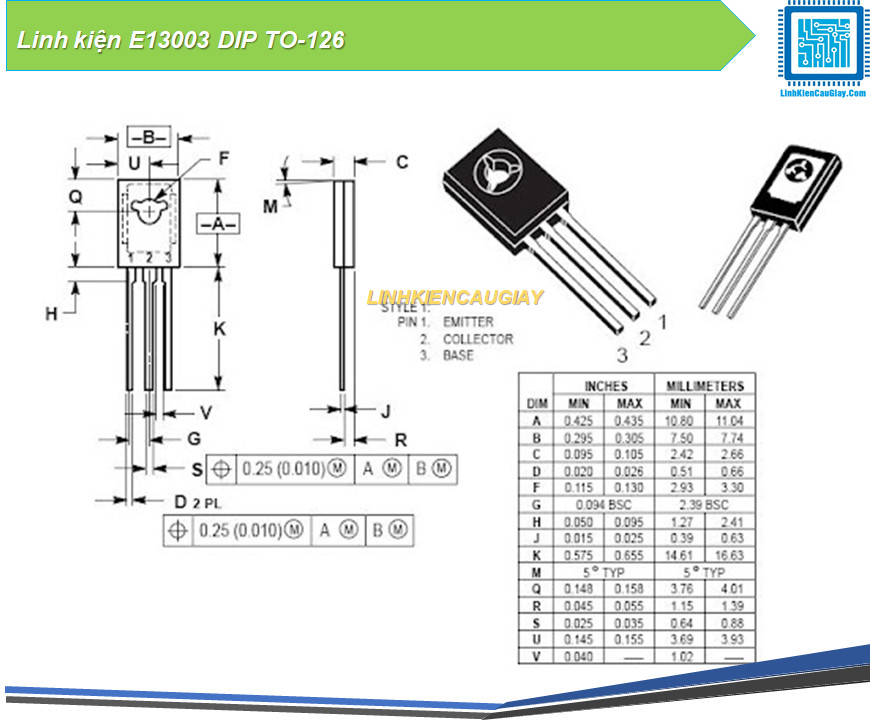

Đóng gói: TO-126

Hướng dẫn sử dụng

Lắp đúng chân B-C-E, kiểm tra chập C-E trước khi cấp nguồn
Nên dùng tản nhiệt khi chạy nóng hoặc mạch hoạt động liên tục
Chọn điện trở Base đúng thiết kế, tránh kích quá mạnh gây nóng/hỏng transistor
Với mạch nguồn/kích: nên kiểm tra linh kiện xung quanh (điện trở mồi, diode, tụ snubber, biến áp xung, transistor driver…) để tránh “thay xong hỏng lại”
Không dùng vượt giới hạn áp/dòng; mạch cao áp cần tuân thủ an toàn điện

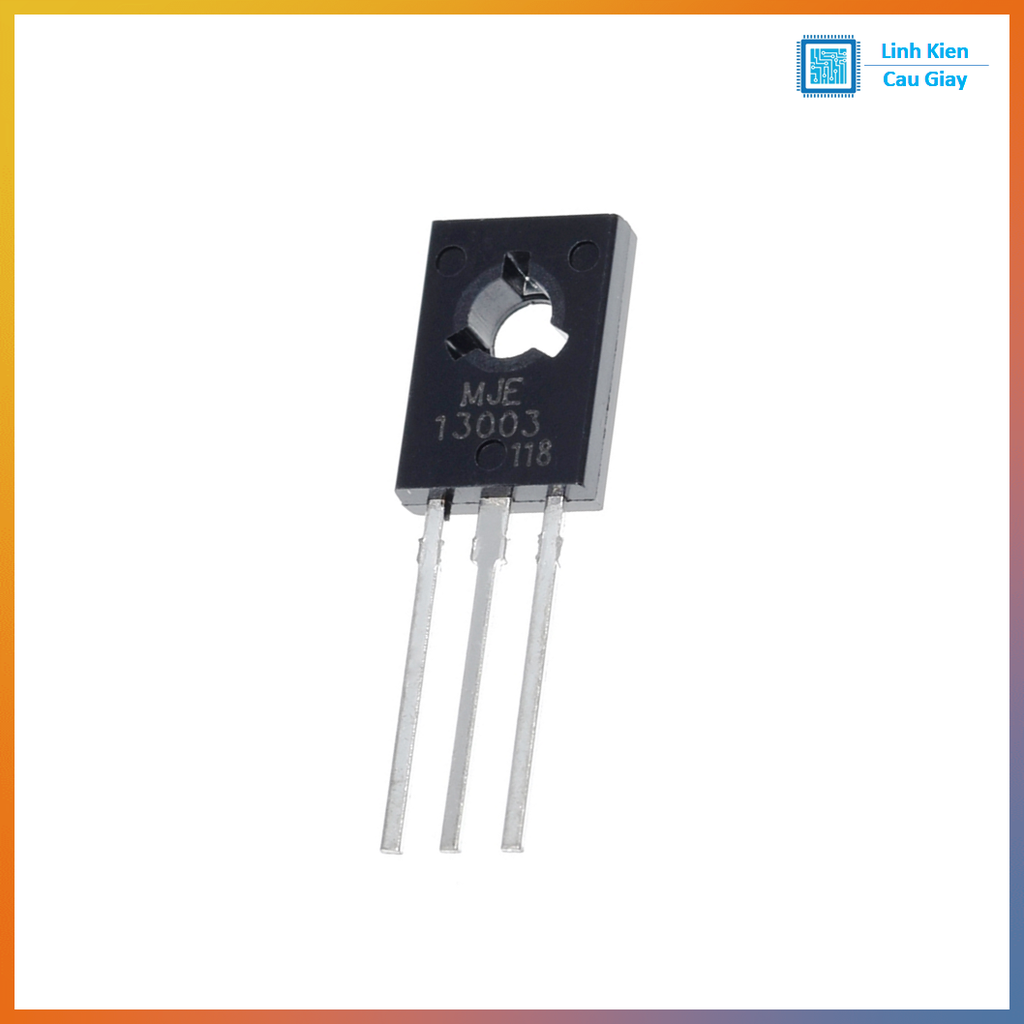

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
