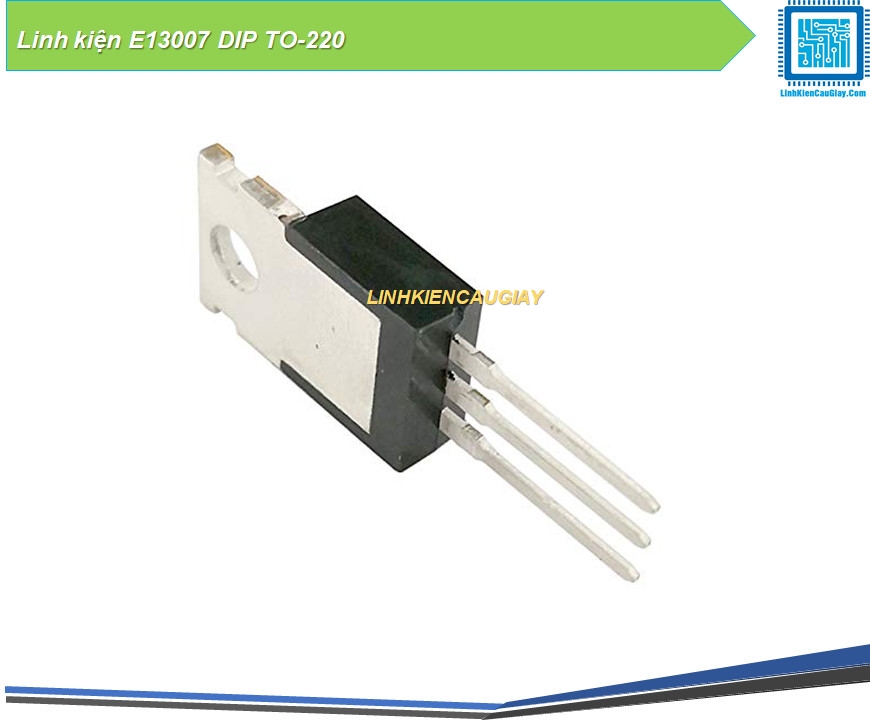

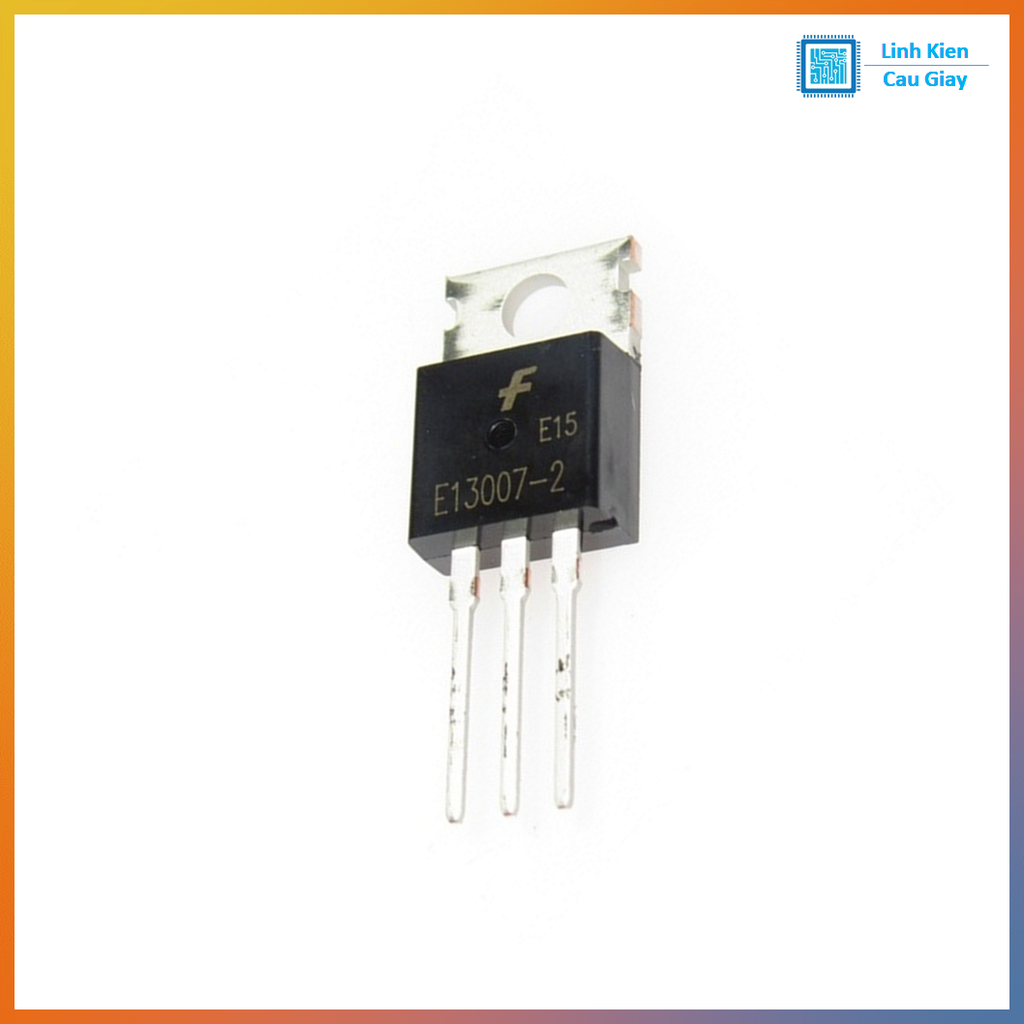

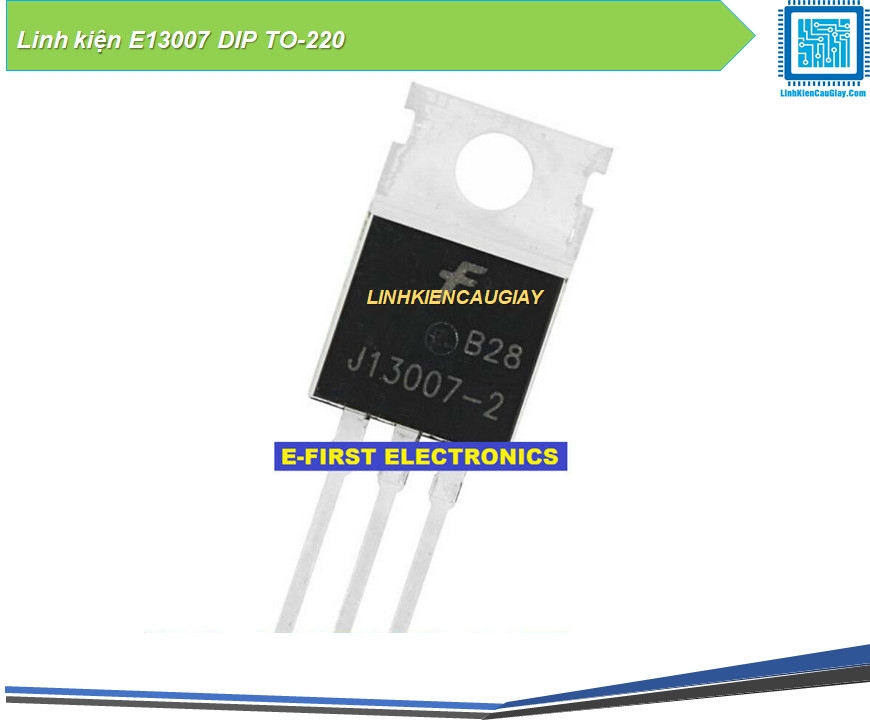

Transistor E13007 NPN TO-220 (BJT công suất cao áp 13007)

Mô tả sản phẩm

E13007 (13007) TO-220 là transistor NPN điện áp cao chuyên dùng trong nguồn xung (SMPS), mạch dao động – kích biến áp xung, ballast đèn (CFL) và các mạch đóng cắt tải cao áp. Dạng TO-220 chân cắm dễ hàn, dễ thay thế, bắt tản nhiệt thuận tiện giúp chạy bền và ổn định, rất phổ biến cho thợ sửa nguồn TV/adapter/sạc và DIY mạch công suất.

E13007 là transistor BJT NPN chịu áp cao, thường đóng vai trò khóa công suất trong nguồn xung và mạch dao động. So với 13003, dòng 13007 thường được dùng cho công suất nhỉnh hơn (tùy mạch), phù hợp thay thế sửa chữa các bo nguồn thông dụng. Vỏ TO-220 giúp tản nhiệt tốt, dễ bắt heatsink khi chạy liên tục.

Ứng dụng

Nguồn xung SMPS: adapter, sạc, TV/màn hình, nguồn dân dụng
Mạch dao động/kích biến áp xung, mạch inverter đơn giản
Ballast đèn compact (CFL) và mạch đèn cao áp (tùy thiết kế)
Sửa chữa bo nguồn, DIY mạch công suất cao áp

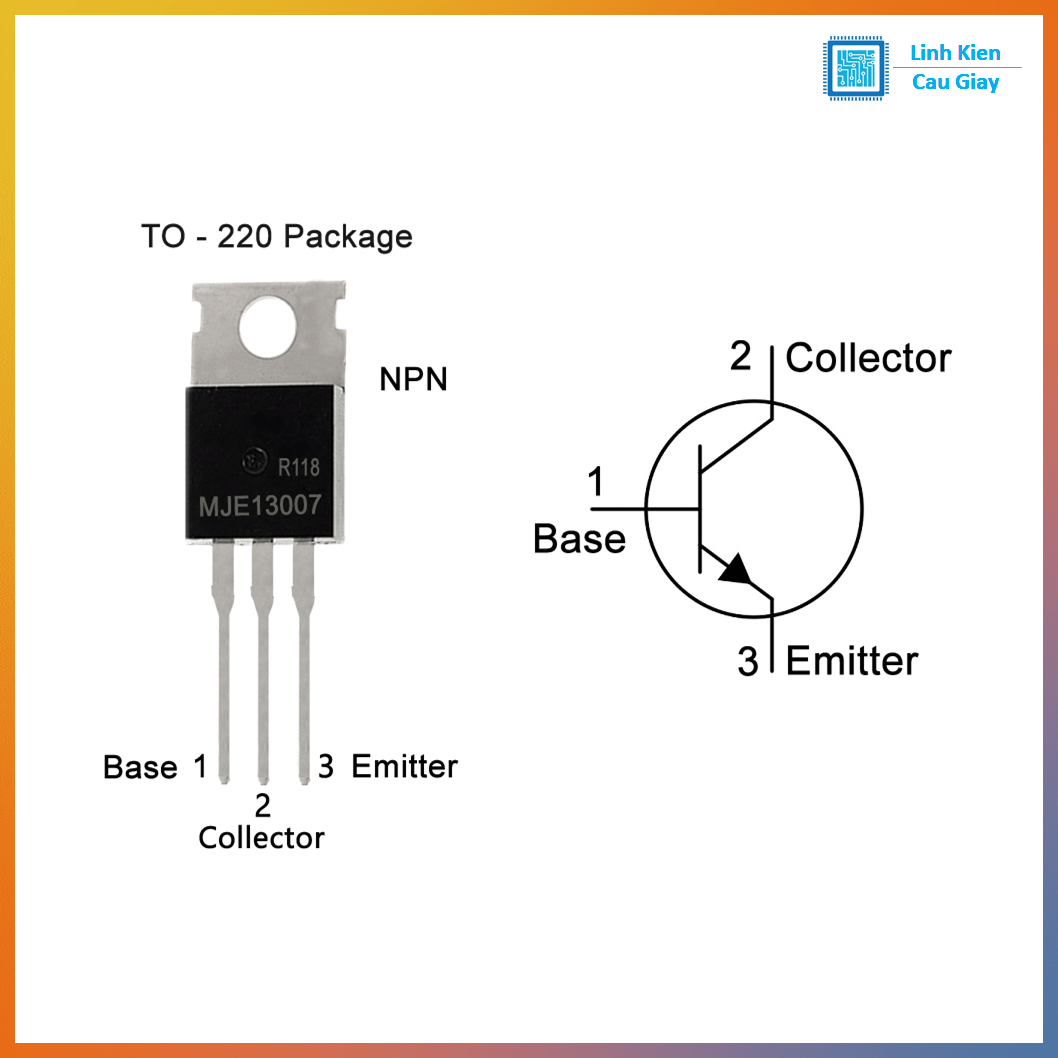

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống (phổ biến):
Chân 1: Base (B)
Chân 2: Collector (C)
Chân 3: Emitter (E)
Tab tản nhiệt (lưng kim loại): thường nối Collector (C)
Lưu ý: có thể khác theo hãng/phiên bản → khi thay thế nên đối chiếu mã/board layout.

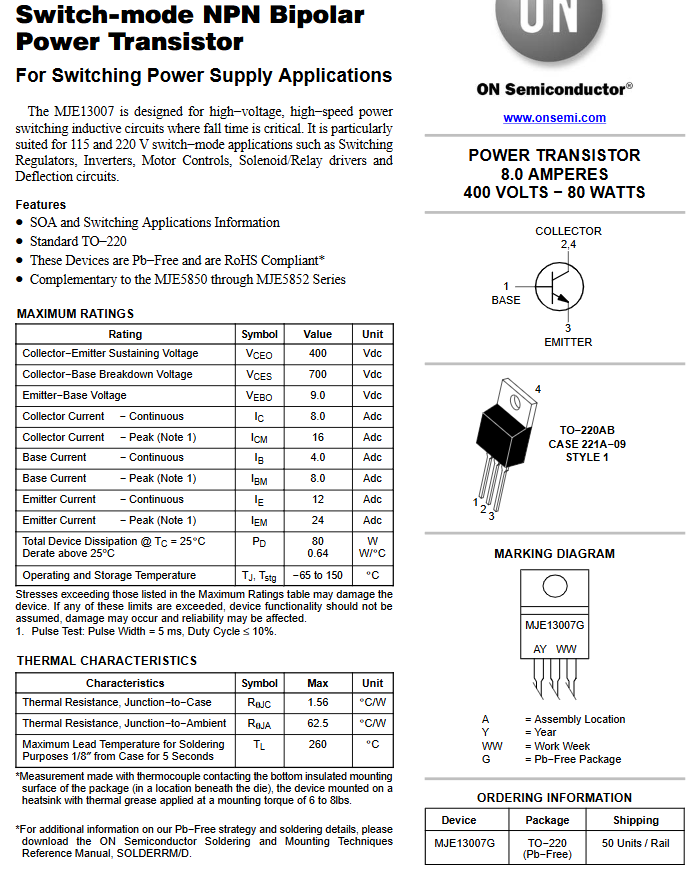

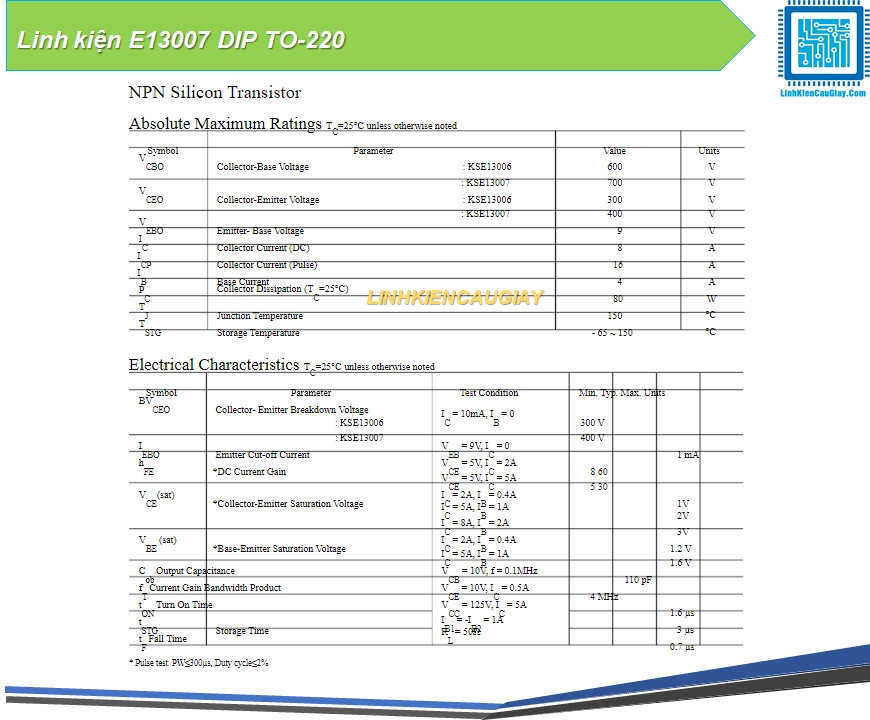

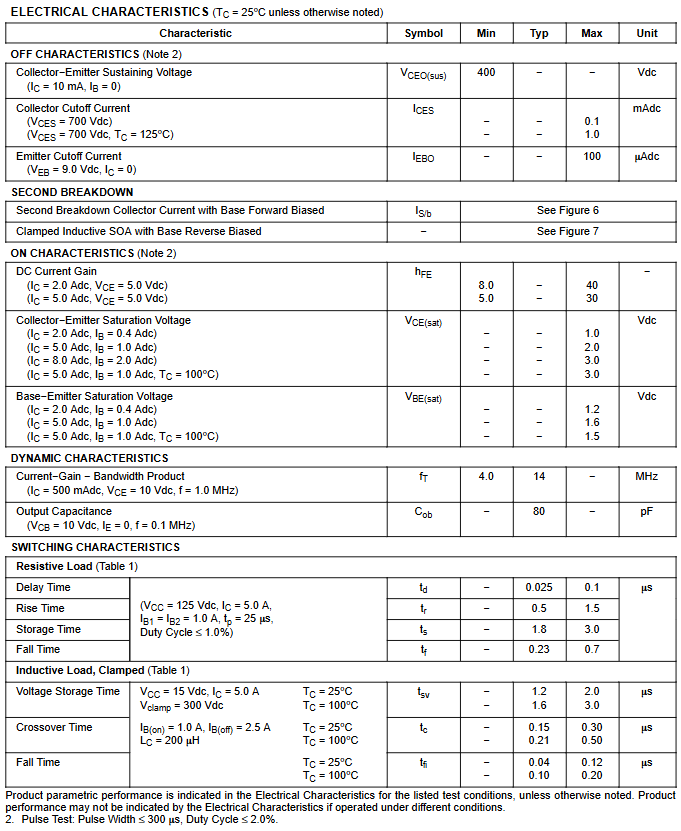

Thông số kĩ thuật

Loại: NPN High Voltage Power Transistor
VCEo: khoảng 400–700V (tùy phiên bản 13007)
IC: khoảng 8A (xung), dòng liên tục tùy điều kiện tản nhiệt
Ptot: khoảng 40–80W (tùy datasheet/điều kiện tản nhiệt)
Đóng gói: TO-220
Lưu ý: “13007” có nhiều biến thể theo hãng (MJE13007, 2SC13007…) nên thông số có thể chênh nhau.

Hướng dẫn sử dụng

Hàn đúng chân B-C-E, kiểm tra chập C-E trước khi cấp nguồn
Bắt tản nhiệt khi chạy nóng/hoạt động lâu; lưu ý tab thường là Collector nên cần cách điện nếu gắn chung chassis
Trong mạch nguồn xung: kiểm tra kèm điện trở mồi, diode, tụ snubber, transistor driver/IC PWM, biến áp xung… để tránh thay xong hỏng lại
Mạch cao áp nguy hiểm: thao tác đúng quy trình an toàn điện

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
