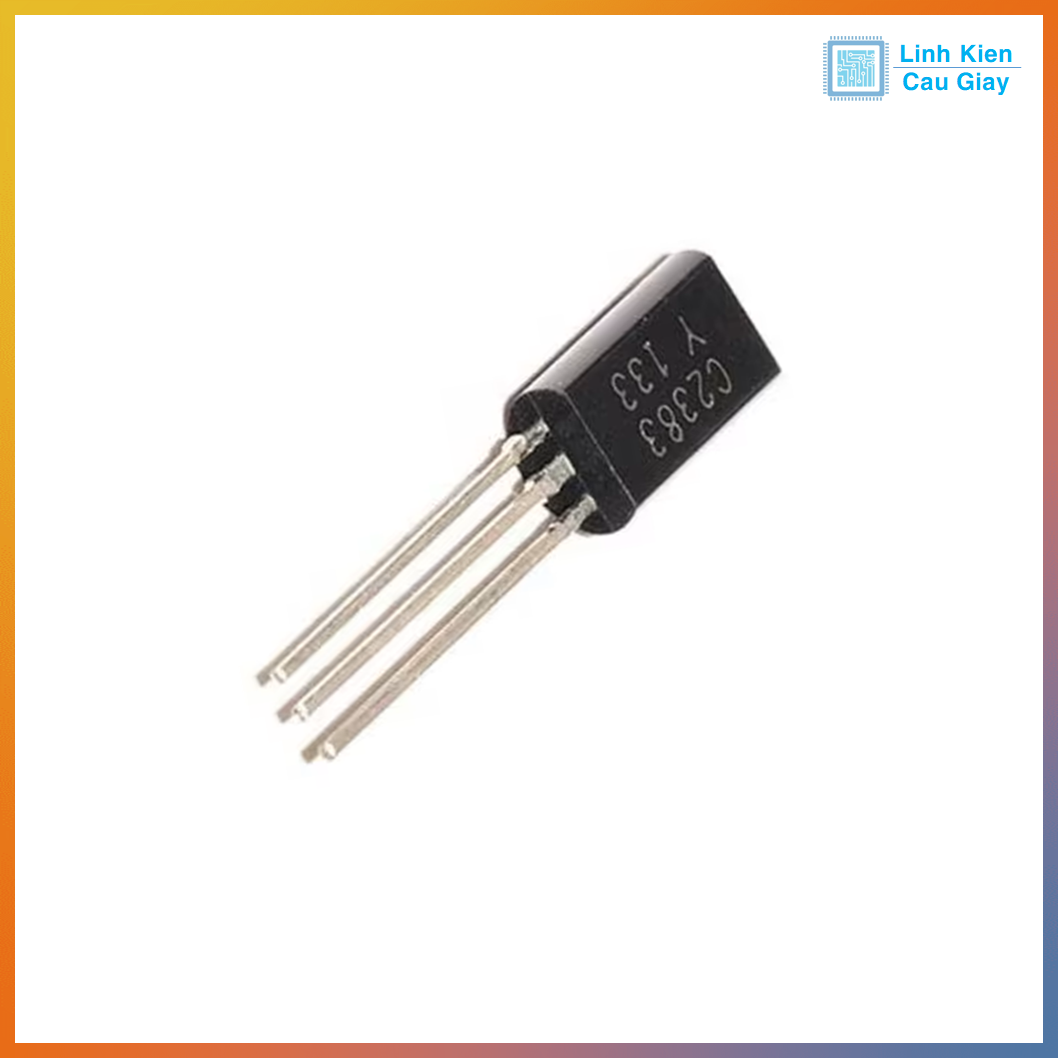

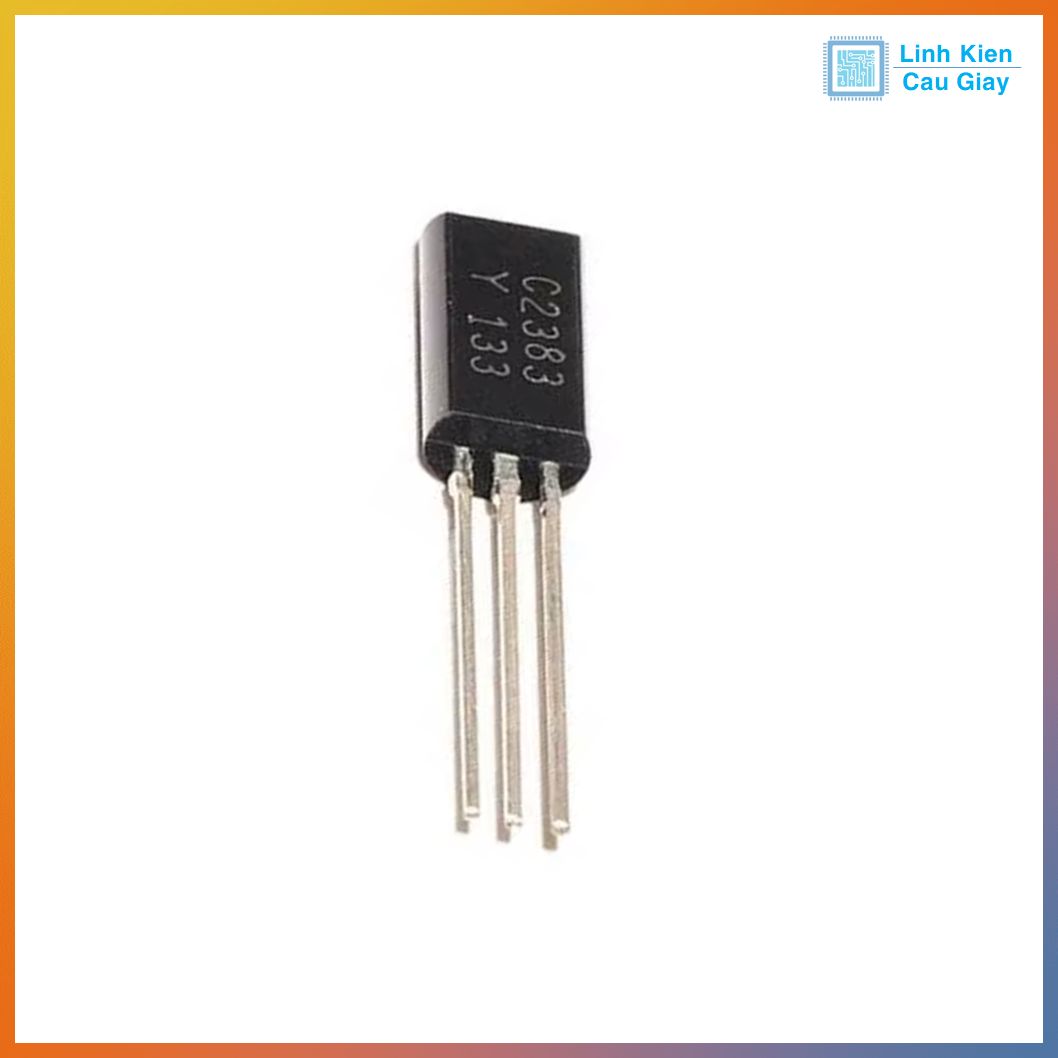

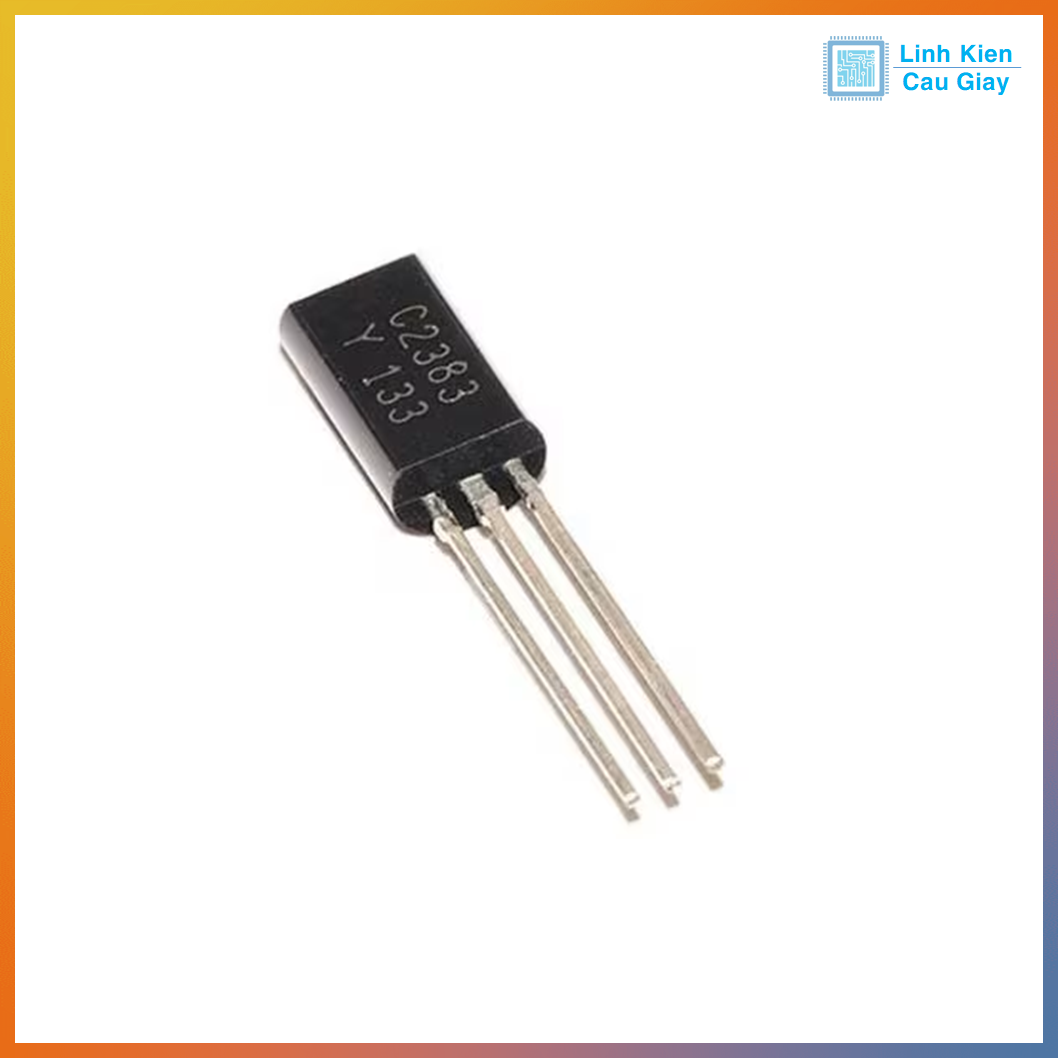

Linh kiện Transistor C2383 NPN 160V 1A TO-92 (SL: 10 c)



Mô tả sản phẩm

Transistor C2383 (2SC2383) là transistor NPN silicon epitaxial chất lượng cao, được thiết kế cho các ứng dụng khuếch đại âm thanh và điều khiển dọc trong TV màu. Với điện áp định mức 160V, dòng điện 1A, và công suất tiêu tán 900mW, C2383 mang lại hiệu suất ổn định, độ bền cao, và tốc độ chuyển mạch nhanh. Đóng gói TO-92MOD, sản phẩm chính hãng từ Toshiba, đạt chuẩn RoHS, là lựa chọn lý tưởng cho các mạch âm thanh, công tắc, và dự án DIY.

2SC2383 (ký hiệu thường thấy: C2383) là một transistor lưỡng cực loại NPN chuyên dùng để khuếch đại tín hiệu âm thanh, đóng ngắt tải vừa, hoặc làm driver trung gian cho relay, LED công suất nhỏ, quạt DC. Với khả năng chịu áp cao lên đến 160V, dòng tối đa 1A, đóng gói TO-92L tản nhiệt tốt, 2SC2383 được sử dụng rộng rãi trong các mạch nguồn, ampli, mạch công suất trung bình và điều khiển vi điều khiển.

Ứng dụng

  • Khuếch đại tín hiệu tầng trung và tầng công suất

  • Driver relay, motor DC, LED công suất nhỏ

  • Bộ khuếch đại âm thanh trong radio, ampli

  • Mạch nguồn xung hoặc ổn áp tuyến tính

  • Mạch chuyển mạch tải DC 12V – 24V

  • Driver đầu ra cho vi điều khiển, Arduino, ESP32

Sơ đồ chân

  • Chân 1 (Emitter - E): Chân phát, kết nối với cực âm hoặc mạch nối đất.
  • Chân 2 (Collectorchân Collector - C)**: Chân thu, kết nối với tải hoặc nguồn điện.
  • Chân 3 (Base - B): Chân điều khiển, nhận tín hiệu để kích hoạt transistor.

Thông số kĩ thuật

Thông số Giá trị
Loại linh kiện Transistor NPN
Điện áp cực thu-cực gốc (VCBO) 160V
Điện áp cực thu-cực phát (VCEO) 160V
Điện áp cực phát-cực gốc (VEBO) 6V
Dòng điện cực thu (IC) 1A
Công suất tiêu tán (PC) 900mW
Hệ số khuếch đại dòng (hFE) 60 - 320 (O: 100-200, Y: 160-320)
Tần số chuyển tiếp (fT) 100 MHz
Điện áp bão hòa (VCE(sat)) 0.5V (tại IC = 0.5A)
Điện dung cực thu (Cc) 20 pF
Nhiệt độ hoạt động/lưu trữ -55°C đến +150°C
Đóng gói TO-92MOD / TO-92L
Tuân thủ tiêu chuẩn RoHS

Hình ảnh - Hướng dẫn sử dụng

  1. Kiểm tra sơ đồ chân trước khi lắp đặt, đảm bảo kết nối đúng E, C, B.
  2. Giữ dòng điện tải dưới 800mA (80% của 1A) và điện áp dưới 128V (80% của 160V) để đảm bảo an toàn.
  3. Sử dụng tản nhiệt nếu hoạt động ở công suất cao để tránh quá nhiệt.
  4. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cực cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
