Transistor 2N3904 NPN chân cắm DIP TO-92 – Gói 10 cái

Mô tả sản phẩm

Bộ 10 transistor 2N3904 NPN DIP TO-92 – linh kiện khuếch đại & đóng/cắt phổ thông, dễ mua dễ thay thế, dùng tốt cho Arduino/ESP32, mạch điều khiển LED, còi, relay nhỏ, khuếch đại tín hiệu cảm biến. Hàng chân cắm dễ hàn – dễ test – phù hợp DIY, sửa chữa.

2N3904 là transistor NPN tín hiệu nhỏ rất phổ biến, chuyên dùng để khuếch đại hoặc làm công tắc đóng/cắt cho các tải nhỏ. Dạng DIP TO-92 chân cắm tiện lợi khi làm mạch thử, breadboard, DIY, hoặc thay thế sửa chữa nhanh.

Ứng dụng

Khuếch đại tín hiệu nhỏ (âm thanh nhỏ, tín hiệu cảm biến)
Mạch đệm tín hiệu, đảo mức logic
Đóng/cắt LED, buzzer, relay nhỏ (qua diode bảo vệ cuộn dây)
Tạo xung, dao động, mạch driver cho MCU (Arduino/ESP32/STM32)
Mạch học tập, thực hành điện tử cơ bản

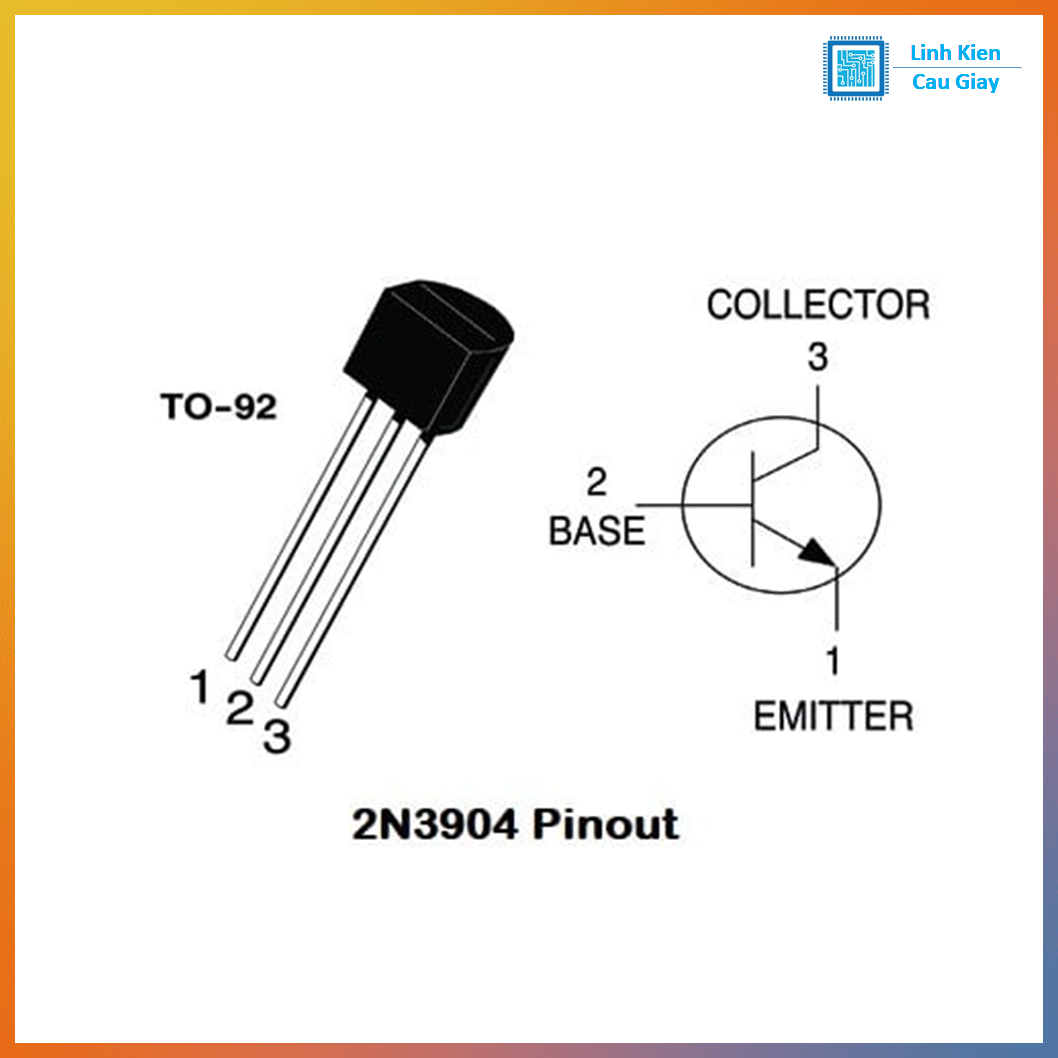

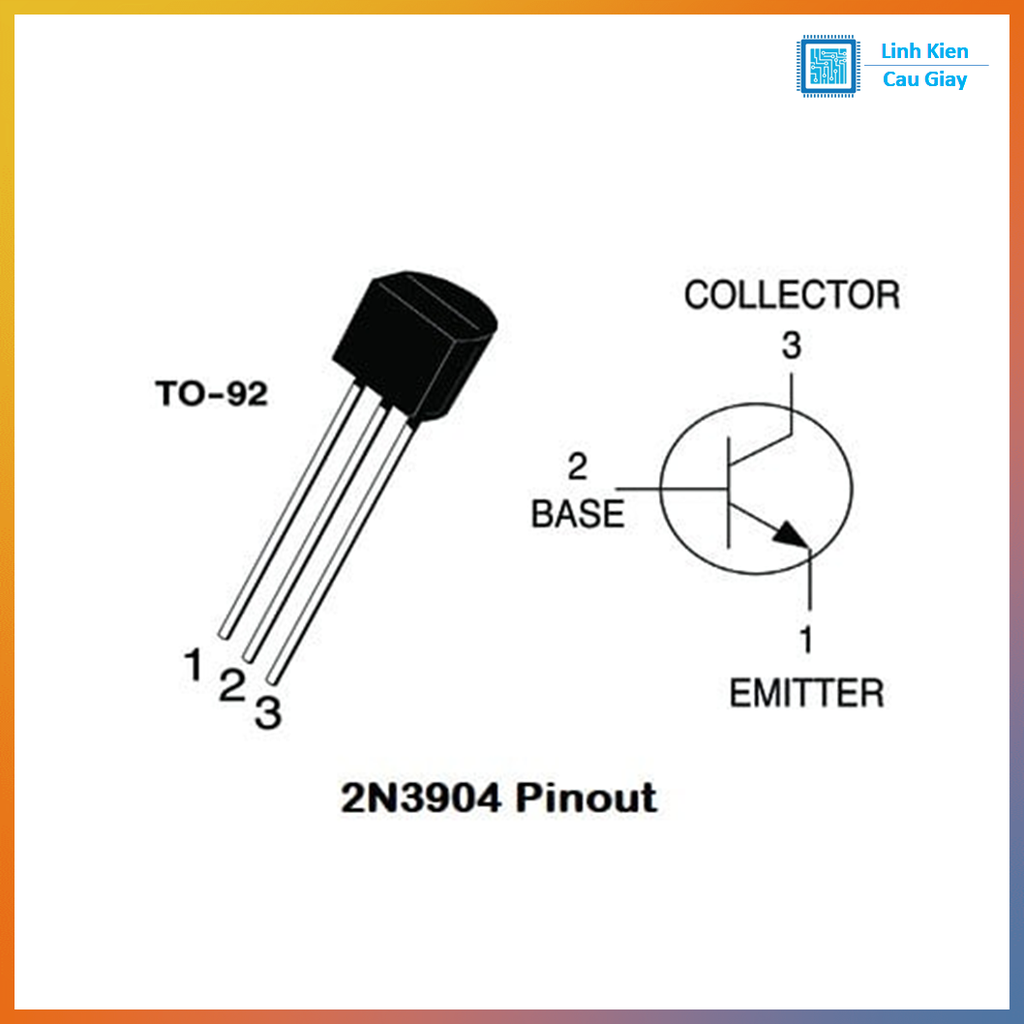

Sơ đồ chân

Lưu ý: Pinout có thể khác nhau theo hãng/lô. Khi lắp thực tế nên đối chiếu datasheet.

Pinout thường gặp của 2N3904 TO-92 (nhìn mặt phẳng có chữ hướng về bạn):
Chân 1: E (Emitter)
Chân 2: B (Base)
Chân 3: C (Collector)

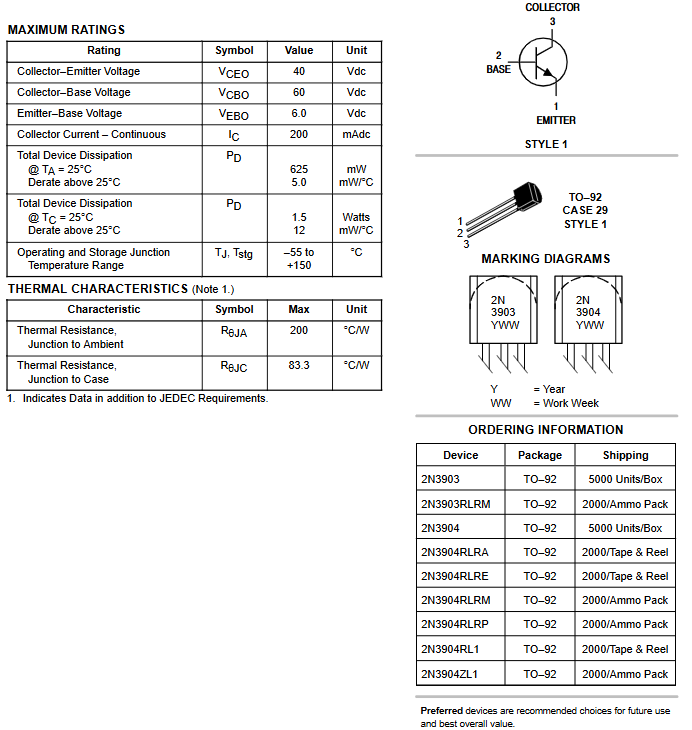

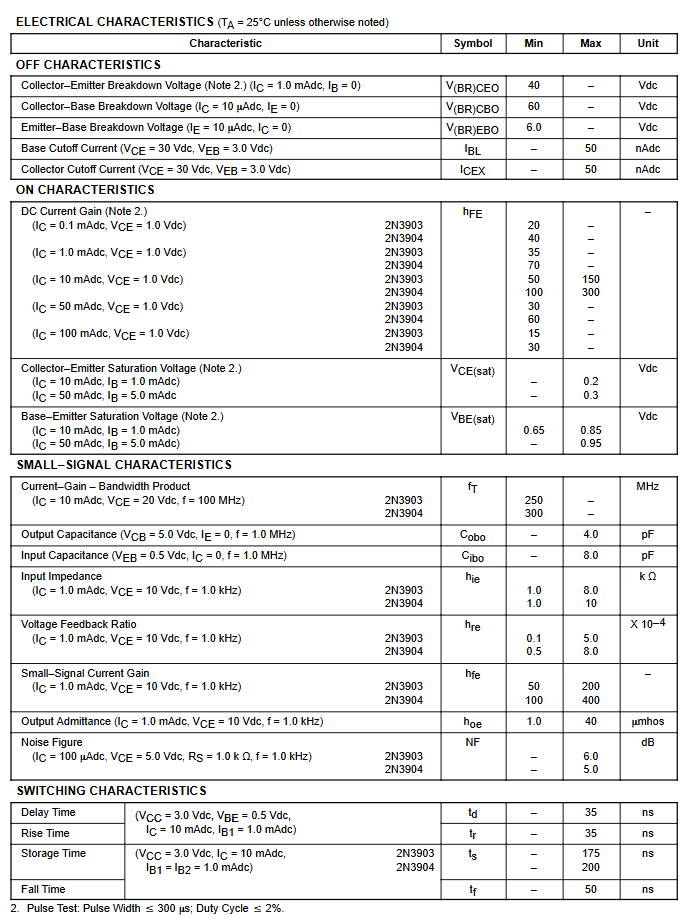

Thông số kĩ thuật

Loại transistor: NPN, tín hiệu nhỏ
Dạng chân: DIP TO-92 (through-hole)
Điện áp Vceo: khoảng 40V
Dòng Ic liên tục: khoảng 200mA
Công suất Pd: khoảng 500–625mW (tùy điều kiện tản nhiệt)
Hệ số khuếch đại hFE: thường ~100–300 (tùy dòng và lô)
Phù hợp: khuếch đại & chuyển mạch tải nhỏ

Hướng dẫn sử dụng

Dùng 2N3904 làm công tắc (low-side) cho LED/relay nhỏ:
Emitter → GND
Collector → tải → lên V+
Base nhận tín hiệu điều khiển qua điện trở 1k–10k từ chân MCU
Với relay/cuộn cảm: mắc diode chống ngược song song cuộn relay (đúng chiều)

Mẹo: Nếu tải dòng lớn (motor/relay to), nên dùng MOSFET logic-level để mát và bền hơn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
