Transistor J13009 NPN TO-220 (BJT công suất cao áp 13009)

Mô tả sản phẩm

J13009 (13009) TO-220 là transistor NPN công suất điện áp cao, rất phổ biến trong nguồn xung (SMPS), mạch kích – dao động biến áp xung, mạch inverter/UPS, ballast đèn và các mạch đóng cắt tải cao áp. Dạng TO-220 chân cắm dễ hàn, dễ thay thế, bắt tản nhiệt thuận tiện giúp linh kiện chạy ổn định và bền hơn, phù hợp thợ sửa nguồn và DIY mạch công suất.

J13009 là transistor BJT NPN chuyên dùng làm khóa công suất trong mạch điện áp cao. Linh kiện chịu áp tốt, dòng xung lớn, phù hợp các mạch nguồn/inverter công suất nhỉnh hơn các dòng 13003/13007 (tùy thiết kế). Vỏ TO-220 dễ bắt heatsink để tăng độ bền khi chạy liên tục.

Ứng dụng

Nguồn xung SMPS: adapter công suất, TV/màn hình, nguồn dân dụng
Mạch kích – dao động biến áp xung, mạch inverter/UPS đơn giản
Ballast đèn, mạch cao áp (tùy thiết kế)
Sửa chữa bo nguồn, DIY mạch công suất

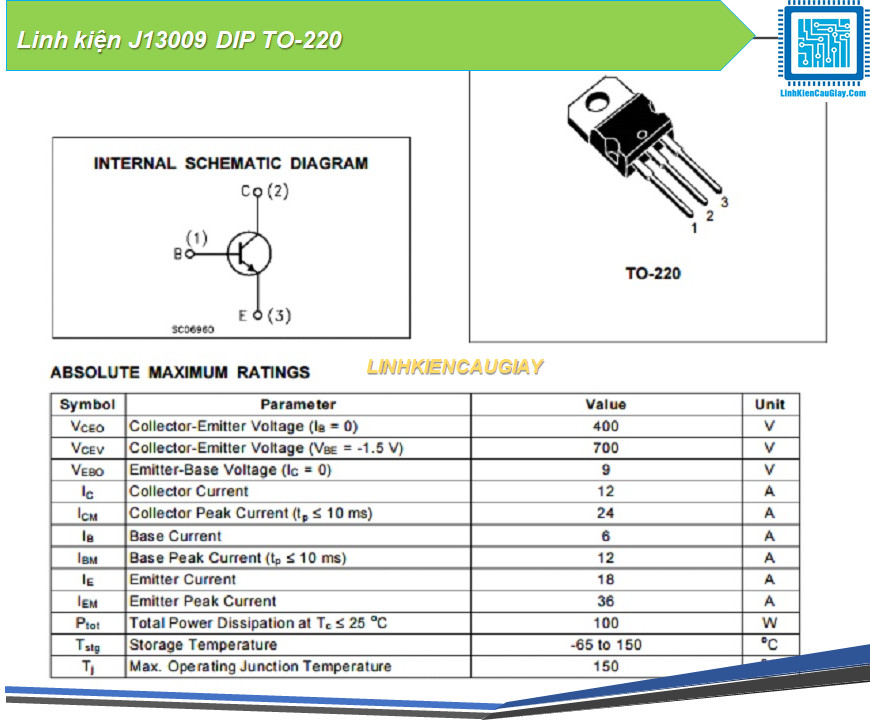

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống (phổ biến):
Chân 1: Base (B)
Chân 2: Collector (C)
Chân 3: Emitter (E)
Tab tản nhiệt (lưng kim loại): thường nối Collector (C)
Lưu ý: một số hãng có thể khác cách ký hiệu, nên đối chiếu layout mạch hoặc datasheet khi thay thế.

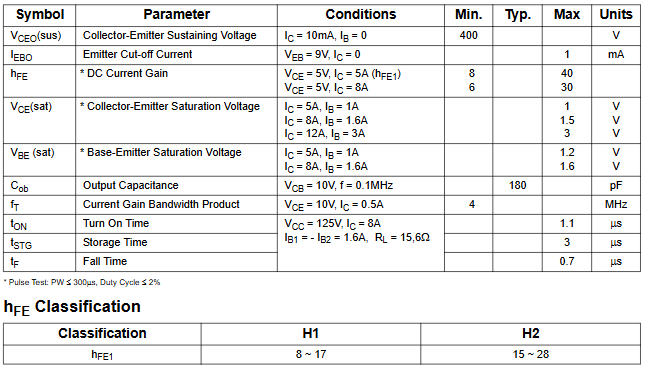

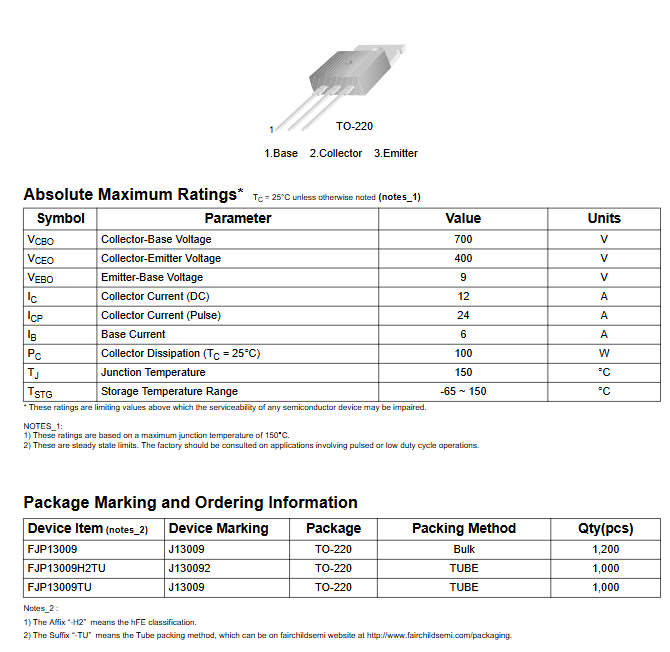

Thông số kĩ thuật

Loại: NPN High Voltage Power Transistor
VCEo: khoảng 400V
IC: khoảng 12A (xung), dòng liên tục tùy điều kiện tản nhiệt
Ptot: khoảng 80W (tùy datasheet/điều kiện tản nhiệt)
Đóng gói: TO-220
Lưu ý: “13009” có nhiều biến thể theo hãng (MJE13009, 2SD13009…) nên thông số có thể chênh nhau.

Hướng dẫn sử dụng

Hàn đúng chân B-C-E; trước khi cấp nguồn nên kiểm tra chập C-E, hỏng chập rất hay gặp trong mạch nguồn
Bắt tản nhiệt khi chạy nóng/hoạt động lâu; tab thường là Collector nên cân nhắc cách điện khi bắt chung chassis
Trong mạch nguồn xung/inverter: kiểm tra linh kiện kèm theo (điện trở mồi, diode, tụ snubber, biến áp xung, transistor driver/IC PWM…) để tránh thay xong hỏng lại
Mạch cao áp nguy hiểm: thao tác đúng an toàn điện

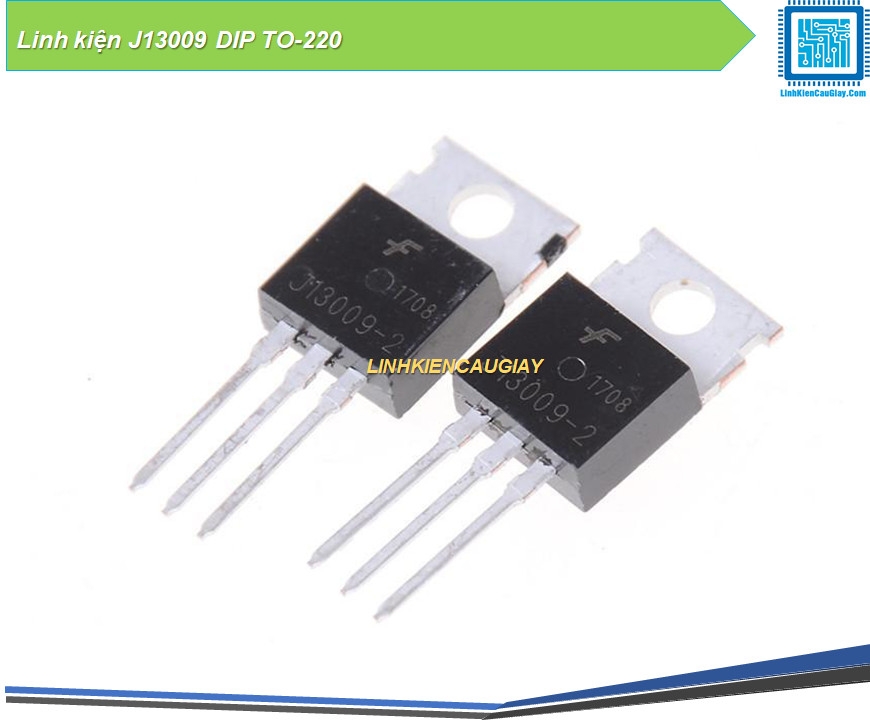

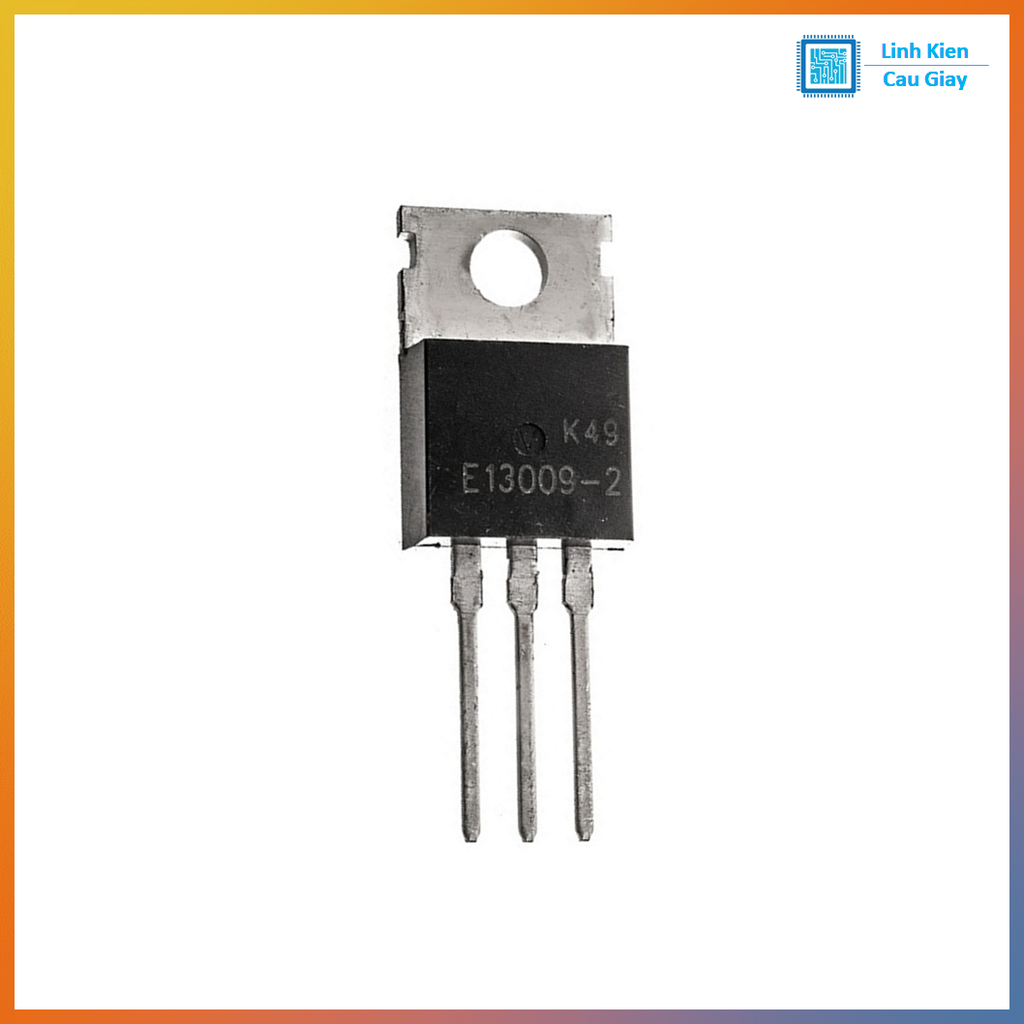

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
