Transistor C1815 NPN SMD SOT-23 (Gói 10 cái)

Mô tả sản phẩm

C1815 NPN SMD SOT-23 (gói 10 cái) là transistor NPN dán “quốc dân” dùng cho khuếch đại tín hiệu nhỏ, đóng cắt tải nhỏ, tạo xung – đảo mức, rất phổ biến trong mạch Arduino/ESP32, thiết bị điện tử dân dụng, mạch điều khiển và audio. Dạng SOT-23 nhỏ gọn dễ lắp SMT, mua theo set 10 con tiện dự phòng sửa chữa và DIY.

C1815 (họ 2SC1815) là transistor NPN tín hiệu nhỏ, bản SMD giúp mạch gọn và dễ sản xuất. Linh kiện thường dùng làm tầng đệm, khuếch đại mức tín hiệu nhỏ, hoặc làm “công tắc điện tử” để điều khiển LED, còi, relay mini, transistor/mosfet công suất… tùy thiết kế.

Ứng dụng

Khuếch đại tín hiệu nhỏ, tầng đệm tín hiệu (buffer)
Đóng cắt tải nhỏ: LED, buzzer, relay mini (kèm diode bảo vệ cuộn dây)
Mạch tạo xung, khuếch đại xung, đảo mức logic
Driver điều khiển cho MOSFET/relay/optocoupler
DIY Arduino/ESP32: kéo xuống (low-side) cho tải nhỏ

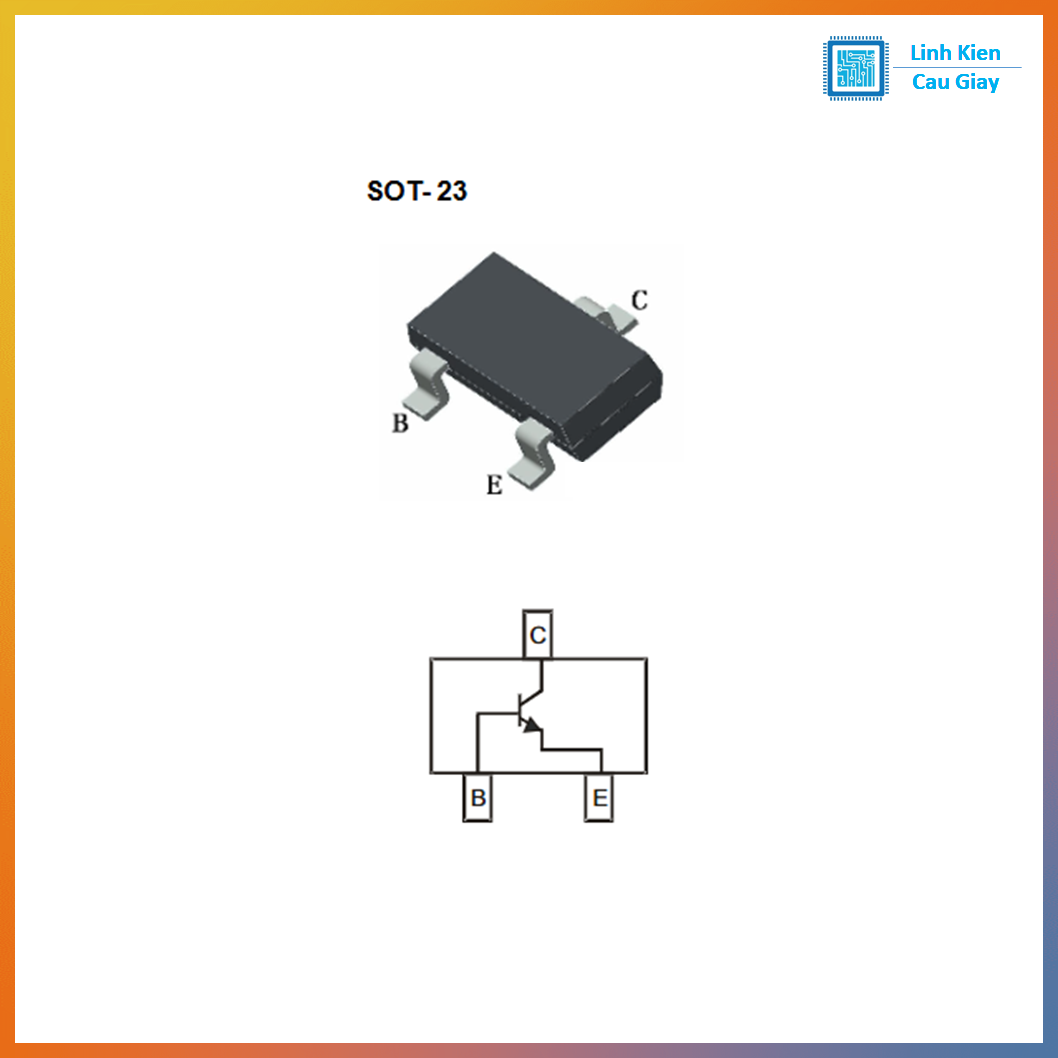

Sơ đồ chân

Lưu ý: SOT-23 có thể khác chân tùy hãng/mã in. Với C1815 SOT-23, nhiều bản thường gặp dạng:
Chân 1: Base (B)
Chân 2: Emitter (E)
Chân 3: Collector (C)
Khuyến nghị: đối chiếu theo bao bì/datasheet đúng nhà sản xuất hoặc đo kiểm nhanh bằng đồng hồ thang diode trước khi lắp hàng loạt.

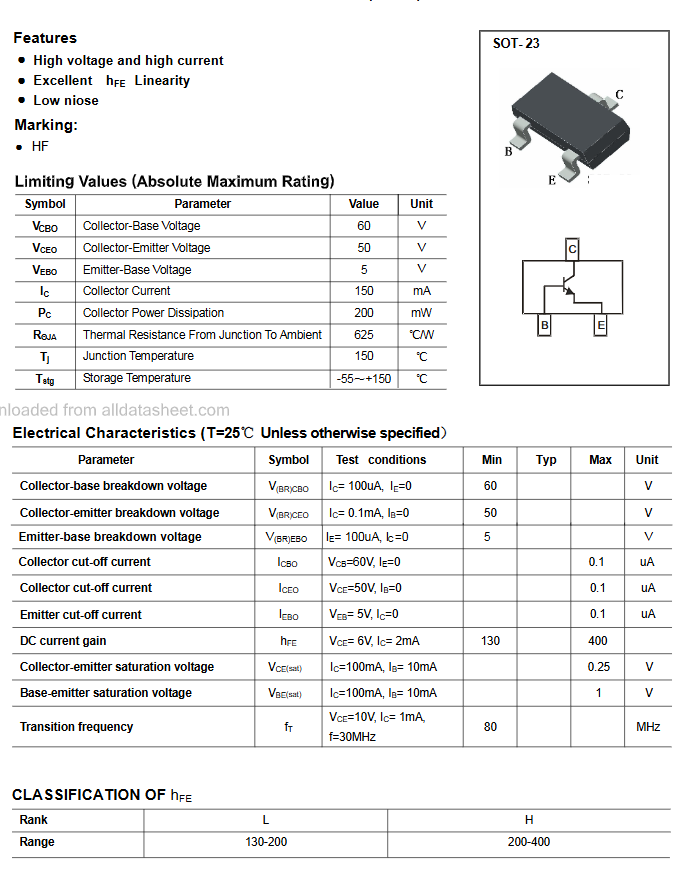

Thông số kĩ thuật

Loại: NPN transistor tín hiệu nhỏ
VCEo: khoảng 50V
IC: khoảng 150mA (tùy phiên bản)
hFE: tùy phân hạng (Y/GR/BL…)

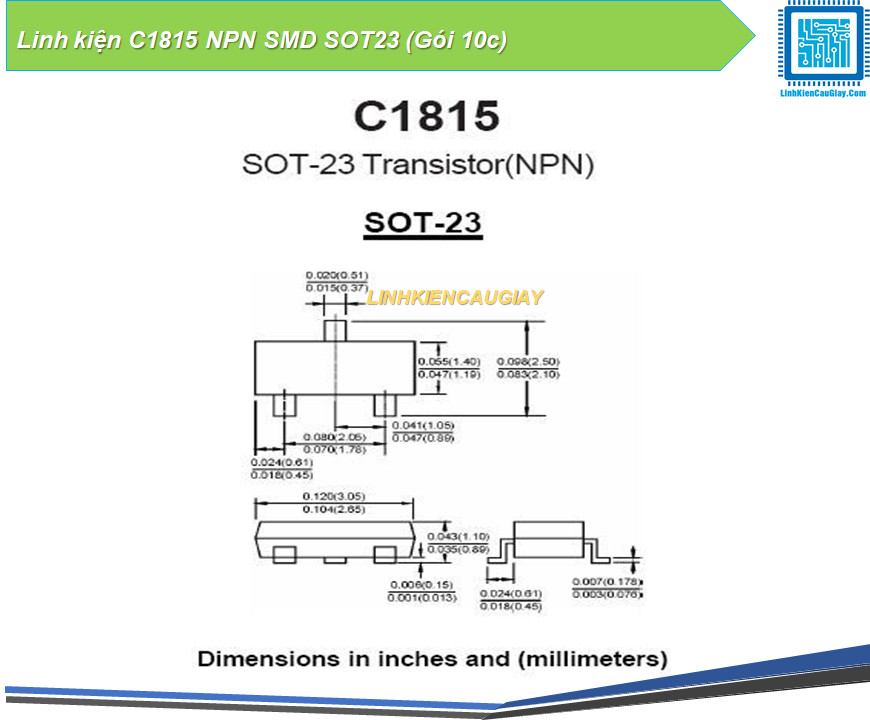

Đóng gói: SOT-23 (SMD)
Lưu ý: thông số có thể khác nhau theo hãng và phân hạng linh kiện.

Hướng dẫn sử dụng

Cấu hình low-side phổ biến: Emitter về GND, Collector nối về tải, đầu còn lại của tải lên +V
Base điều khiển qua điện trở (thường 1k–10k tùy tải và điện áp điều khiển)
Đóng cắt relay/cuộn dây: thêm diode flyback song song cuộn dây để bảo vệ transistor
Hàn SOT-23: mỏ nhỏ/khò nhẹ, tránh nung quá lâu
Gói 10c giúp thay thế nhanh, phù hợp thợ sửa mạch và người làm DIY

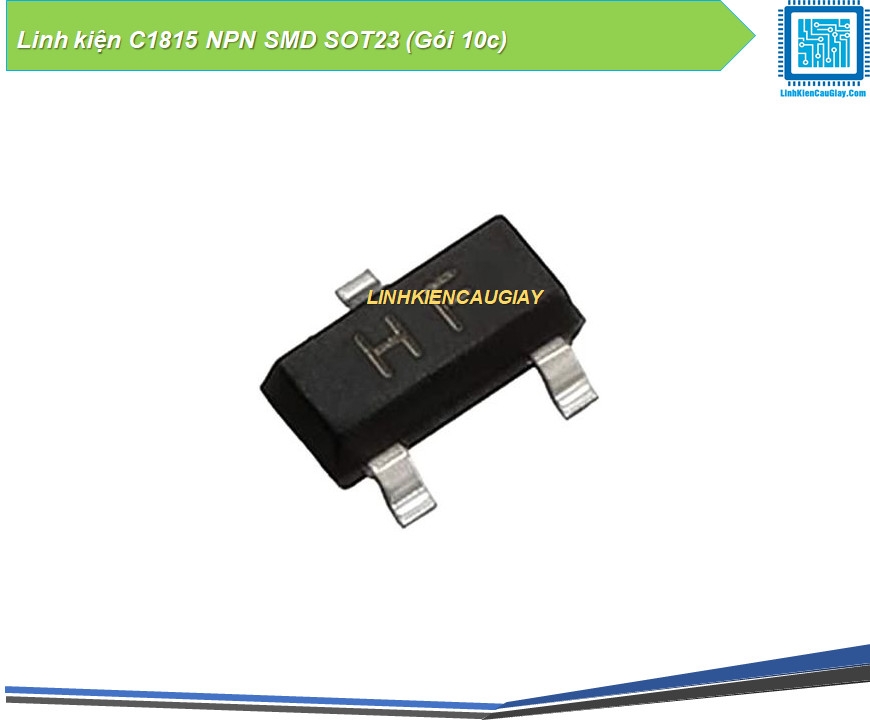

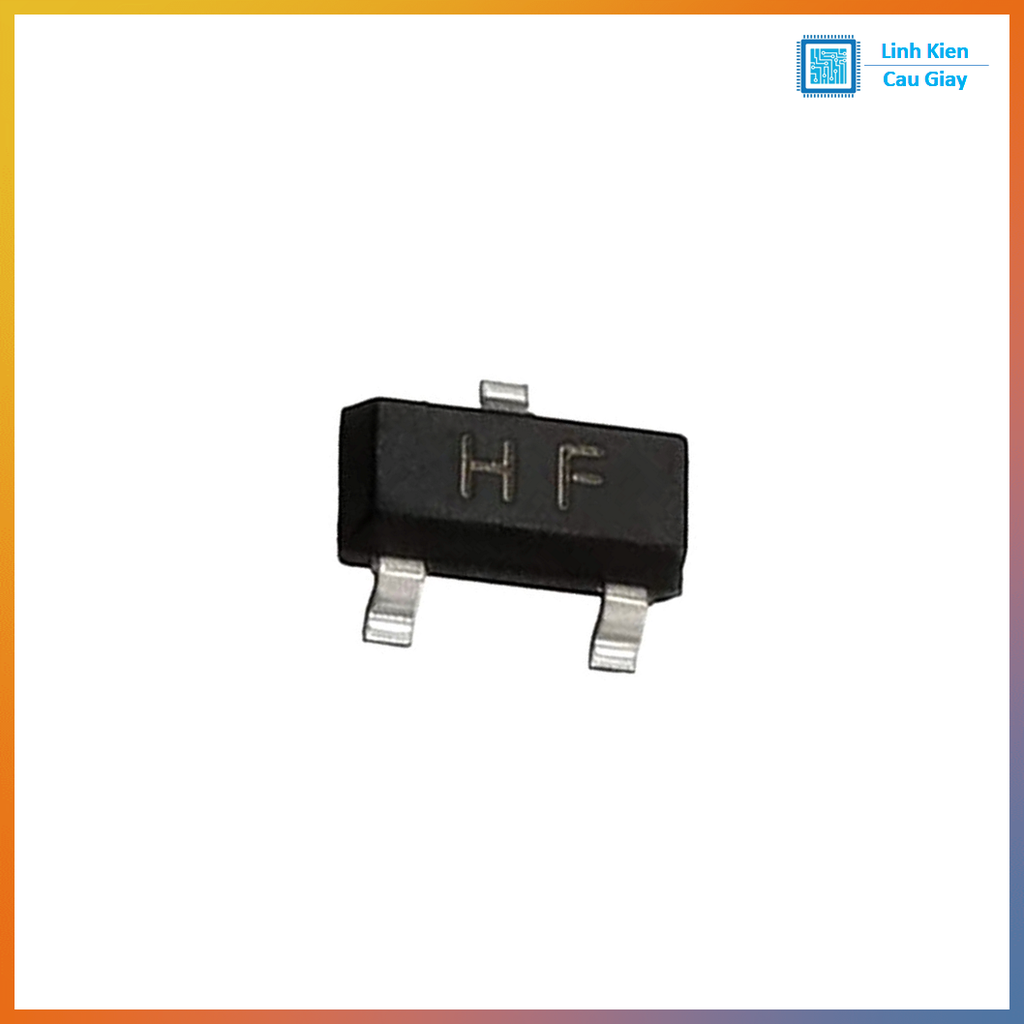

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
