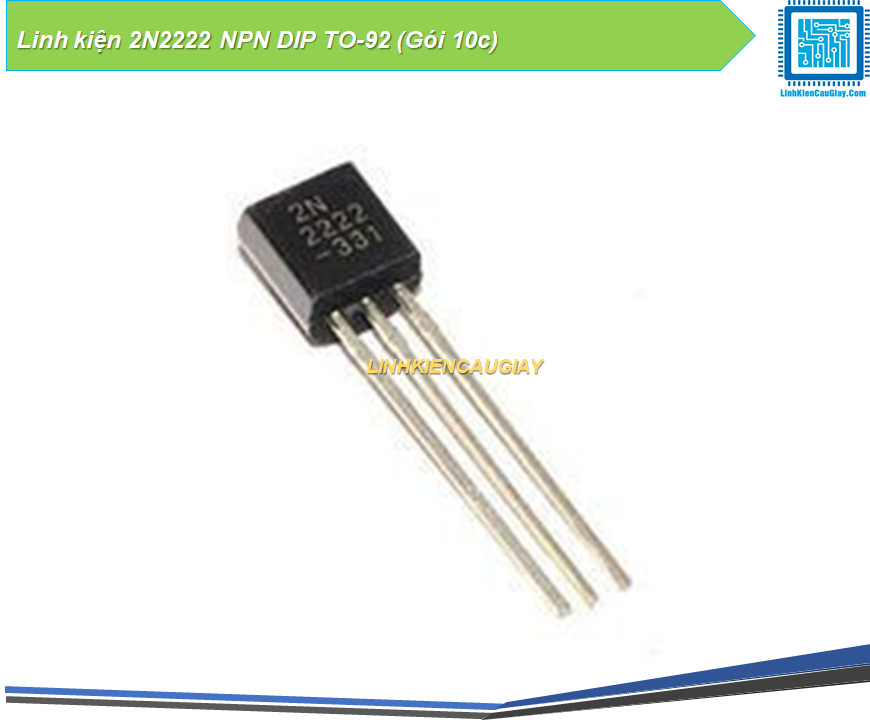

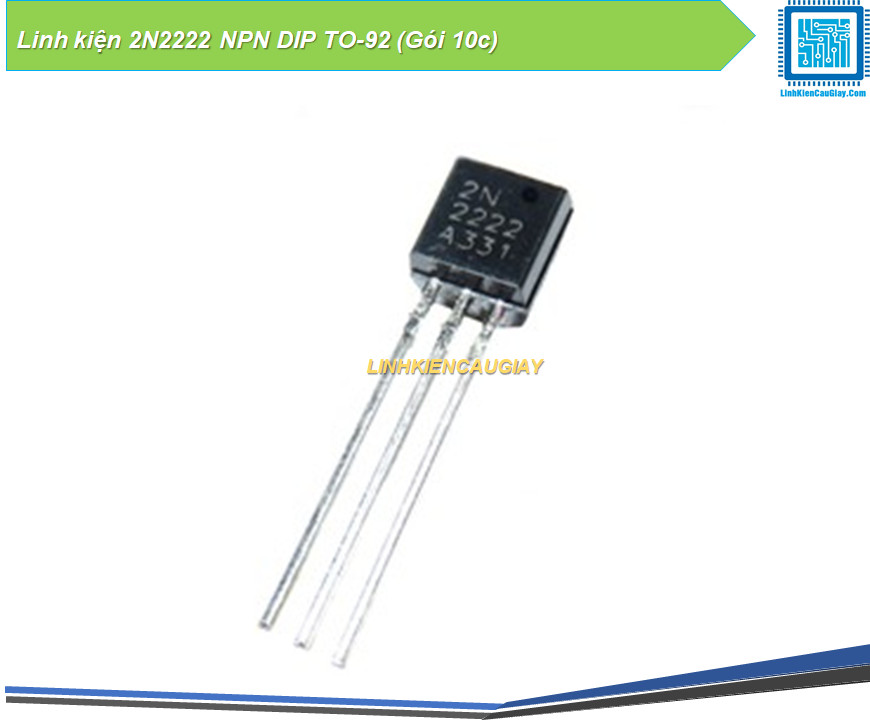

Linh kiện 2N2222 NPN DIP TO-92 (Gói 10c)

Linh kiện 2N2222 NPN DIP TO-92 (Gói 10c)

(Mã SP:PVN3190)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

3.000₫

7.000₫

-57%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

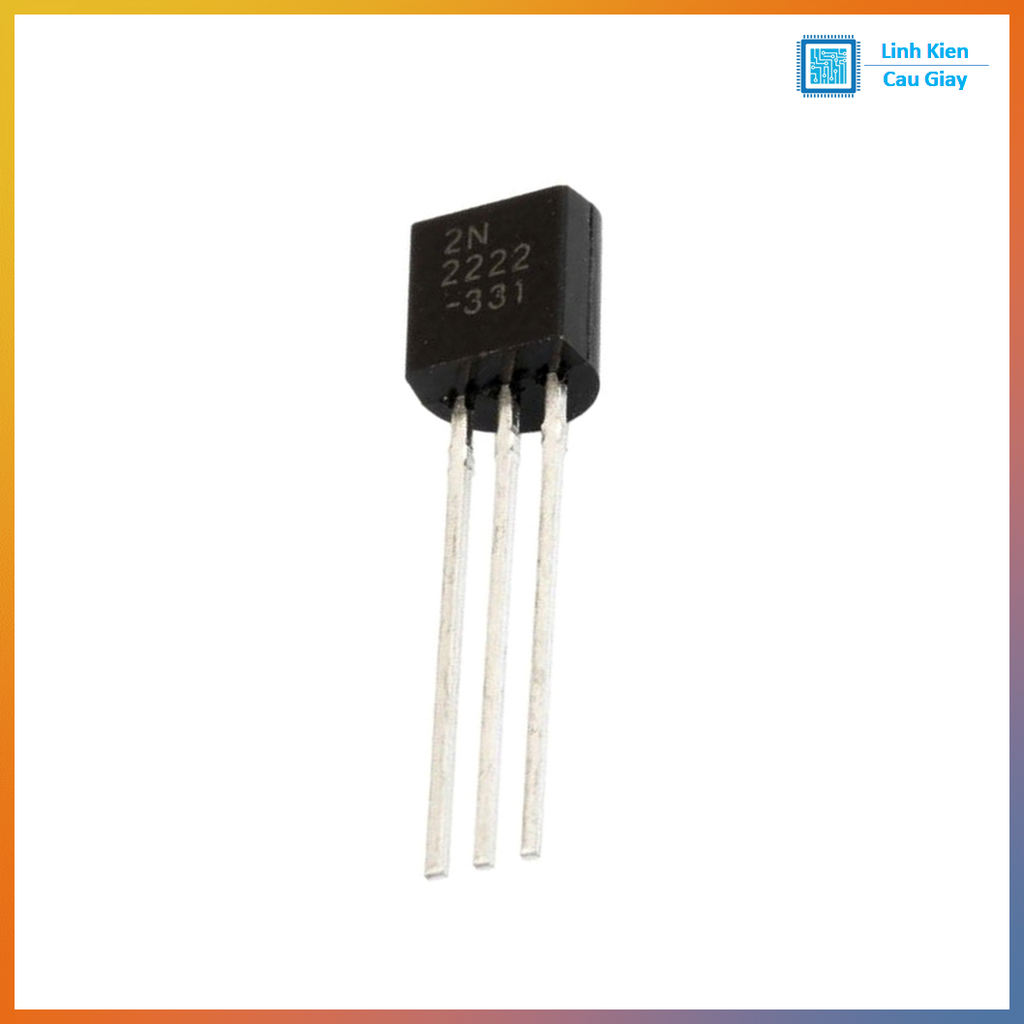

Transistor 2N2222 NPN TO-92 (Gói 10 cái)

Mô tả sản phẩm

2N2222 NPN TO-92 (gói 10 cái) là transistor NPN đa dụng, chuyên dùng cho đóng cắt tải nhỏ, khuếch đại tín hiệu, tạo xung, đảo mức logic, cực kỳ phổ biến trong mạch Arduino, DIY robot, mạch cảm biến, LED, còi, relay mini. Dạng TO-92 chân cắm dễ hàn, dễ thay, mua set 10 con tiết kiệm và tiện dự phòng sửa chữa.

2N2222 là transistor NPN “quốc dân” nhờ dễ dùng, chịu dòng khá tốt so với các transistor tín hiệu nhỏ. Linh kiện thường được dùng như công tắc điện tử để điều khiển LED/relay/còi, hoặc làm tầng đệm – khuếch đại tín hiệu nhỏ. Dạng TO-92 phù hợp lắp mạch test, breadboard, học tập và sửa chữa nhanh.

Ứng dụng

Đóng cắt LED, còi, relay mini (kèm diode dập xung cho cuộn dây)
Khuếch đại tín hiệu nhỏ, tầng đệm (buffer)
Mạch tạo xung, dao động đơn giản, đảo mức logic
Driver điều khiển MOSFET/optocoupler/tải nhỏ trong dự án Arduino/DIY
Mạch cảm biến, điều khiển thiết bị 5V–12V dòng nhỏ

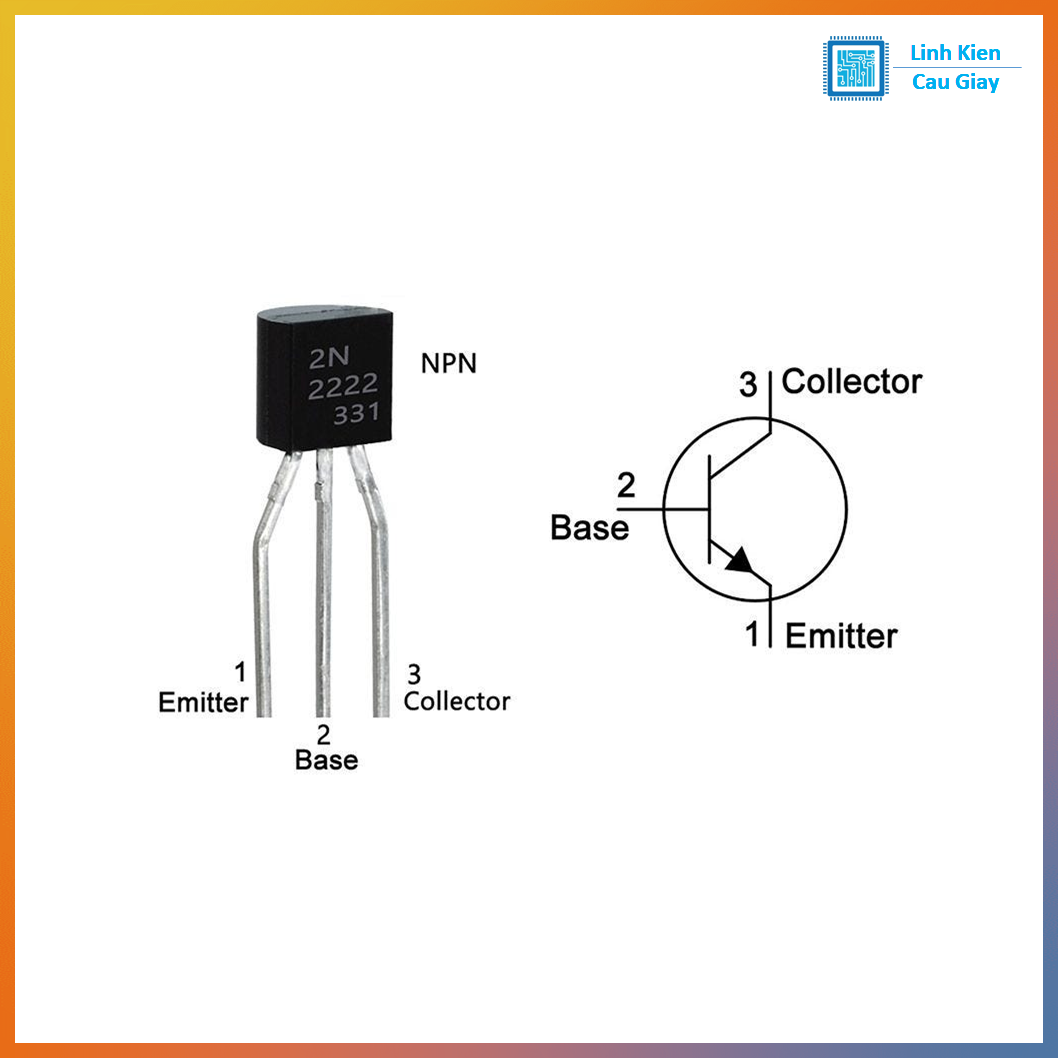

Sơ đồ chân

Lưu ý: 2N2222 bản TO-92 có thể có 2 kiểu chân phổ biến tùy hãng (2N2222 vs PN2222A).
Cách an toàn nhất khi bán/đóng gói: ghi rõ “xem đúng theo lô hàng/nhà sản xuất” hoặc đo nhanh bằng đồng hồ.

Tham khảo 2 kiểu hay gặp (nhìn mặt phẳng có chữ hướng về bạn, chân hướng xuống):
• Kiểu A (thường gặp ở PN2222A): 1-Emitter (E) | 2-Base (B) | 3-Collector (C)
• Kiểu B (một số 2N2222): 1-Collector (C) | 2-Base (B) | 3-Emitter (E)

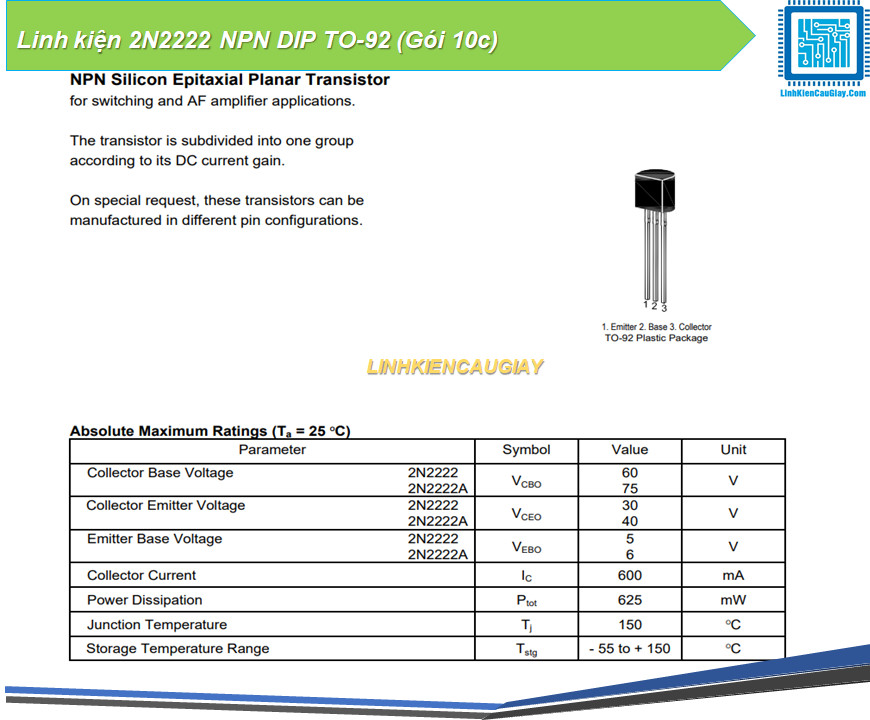

Thông số kĩ thuật

Loại: NPN transistor đa dụng
VCEo: khoảng 30–40V (tùy phiên bản)
IC tối đa: khoảng 600mA (khuyến nghị dùng thấp hơn để bền)
hFE: tùy lô và điều kiện dòng
Đóng gói: TO-92 (DIP)
Lưu ý: thông số có thể khác giữa 2N2222, 2N2222A, PN2222A.

Hướng dẫn sử dụng

Cấu hình low-side phổ biến: Emitter về GND, Collector nối về tải, đầu còn lại tải lên +V
Base điều khiển qua điện trở (thường 1k–10k tùy tải/điện áp điều khiển)
Đóng cắt relay/cuộn dây: bắt buộc thêm diode flyback song song cuộn dây
Nếu tải ăn dòng lớn, transistor nóng: giảm dòng, dùng tản nhiệt nhỏ (nếu có), hoặc chuyển sang MOSFET cho hiệu suất tốt hơn

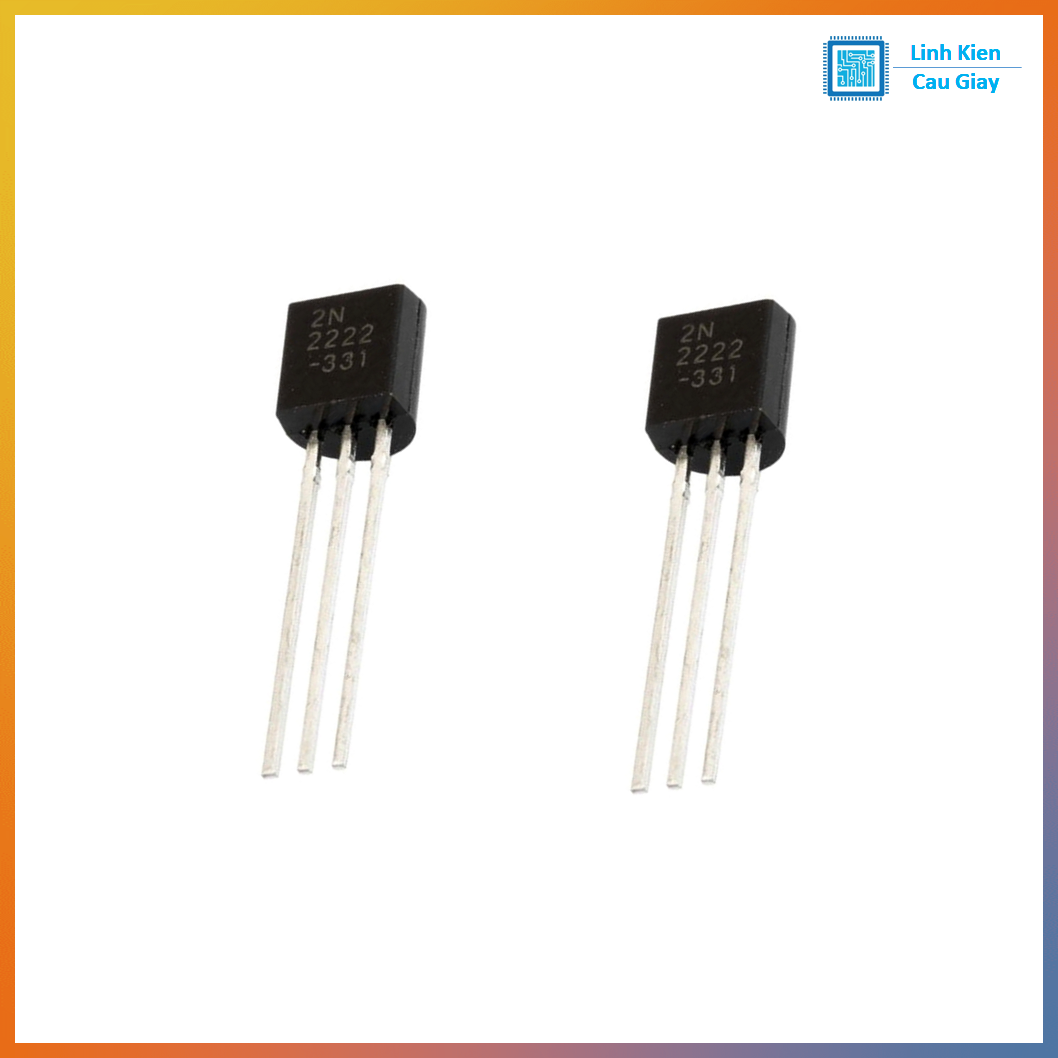

Gói 10c phù hợp làm nhiều mạch thử nghiệm, dự phòng thay thế nhanh
