Transistor 2SC2073 (C2073) NPN công suất TO-220

Mô tả sản phẩm

Transistor 2SC2073 (C2073) NPN công suất TO-220 – linh kiện chịu áp cao, dùng tốt cho mạch khuếch đại công suất, mạch driver, mạch nguồn/điều khiển, vertical output. Hàng chân cắm dễ hàn, bắt tản nhiệt tiện, phù hợp DIY và sửa chữa

2SC2073 là transistor NPN công suất dạng TO-220, được dùng phổ biến trong các mạch cần độ bền, chịu áp tốt, phù hợp cho khuếch đại công suất và một số ứng dụng kiểu vertical output.

Ứng dụng

Khuếch đại công suất (mạch ampli, mạch công suất tín hiệu)
Mạch driver/kích tầng (kéo transistor khác, kích tải)
Mạch nguồn – mạch điều khiển cần transistor chịu áp
Mạch đóng/cắt tải vừa (còi, cuộn dây nhỏ, tải DC… tùy thiết kế)

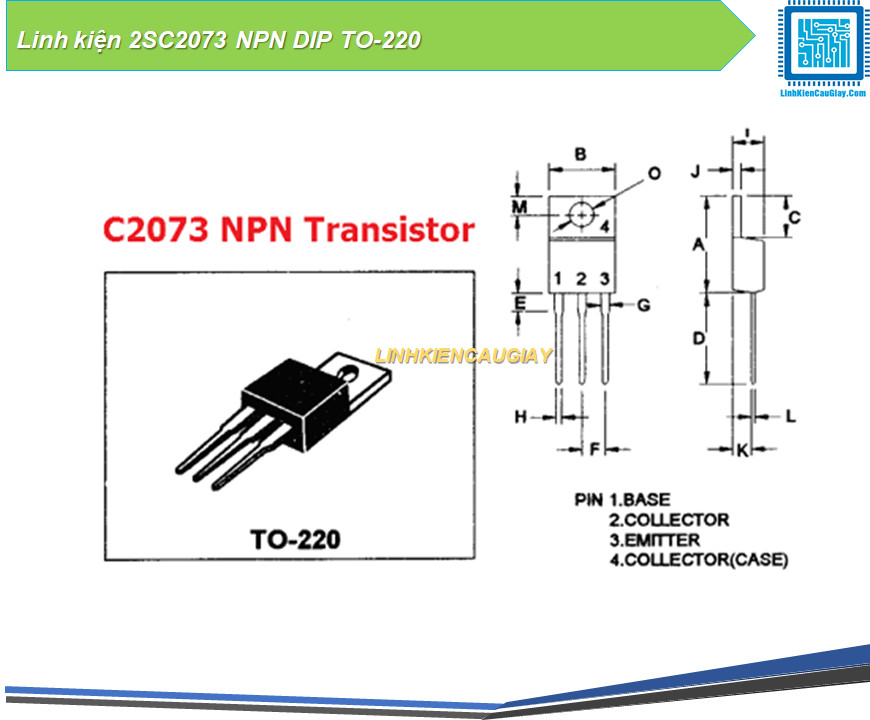

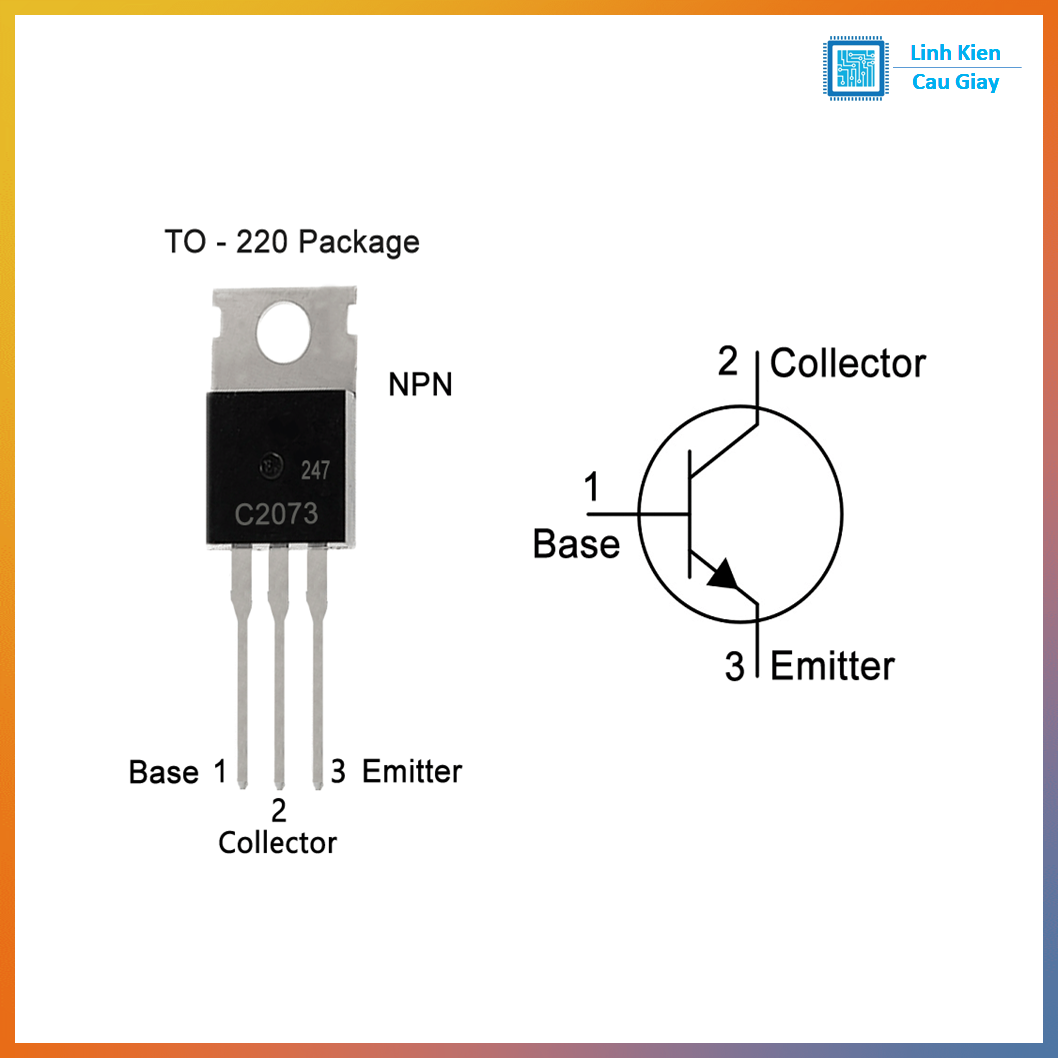

Sơ đồ chân

Nhìn mặt có chữ hướng về bạn, chân hướng xuống:
Chân 1: B (Base)
Chân 2: C (Collector)
Chân 3: E (Emitter)

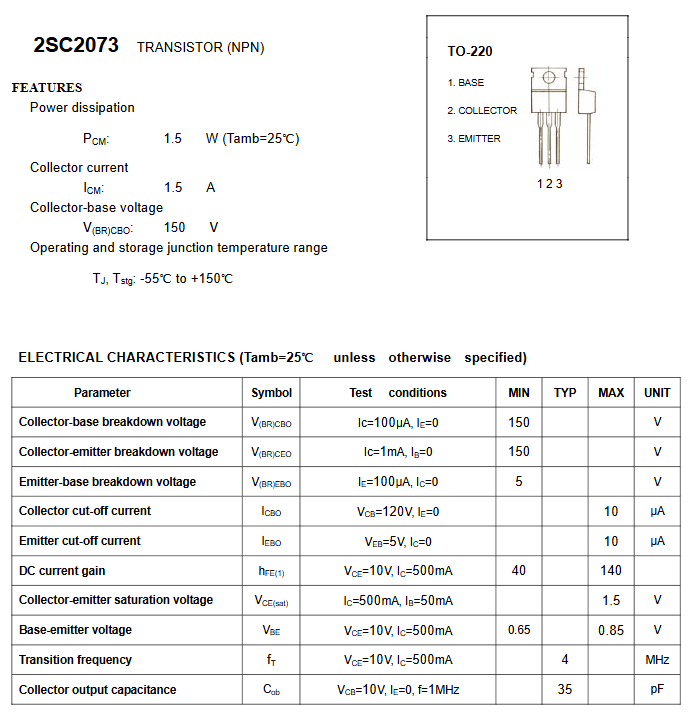

Thông số kĩ thuật

VCEO (C-E): 150V
VCBO (C-B): 150V
VEBO (E-B): 5V
IC liên tục: 1.5A (đỉnh ~ 3A tùy điều kiện)
PD: 25W @ TC=25°C (cần tản nhiệt phù hợp)
hFE: 40–140 (đo tại VCE=10V, IC=0.5A)
VCE(sat): khoảng ~1.0–1.5V (tùy điều kiện đo)
fT: khoảng 4MHz

Hướng dẫn sử dụng

Nếu chạy tải/dòng cao: nên bắt tản nhiệt để transistor mát và bền (PD 25W là theo điều kiện nhiệt vỏ TC).
Dùng làm công tắc: chọn điện trở base phù hợp; thường lấy IB xấp xỉ IC/10 để bão hòa khi đóng tải.
Với tải cảm (relay/cuộn dây): mắc thêm diode chống ngược để bảo vệ transistor.

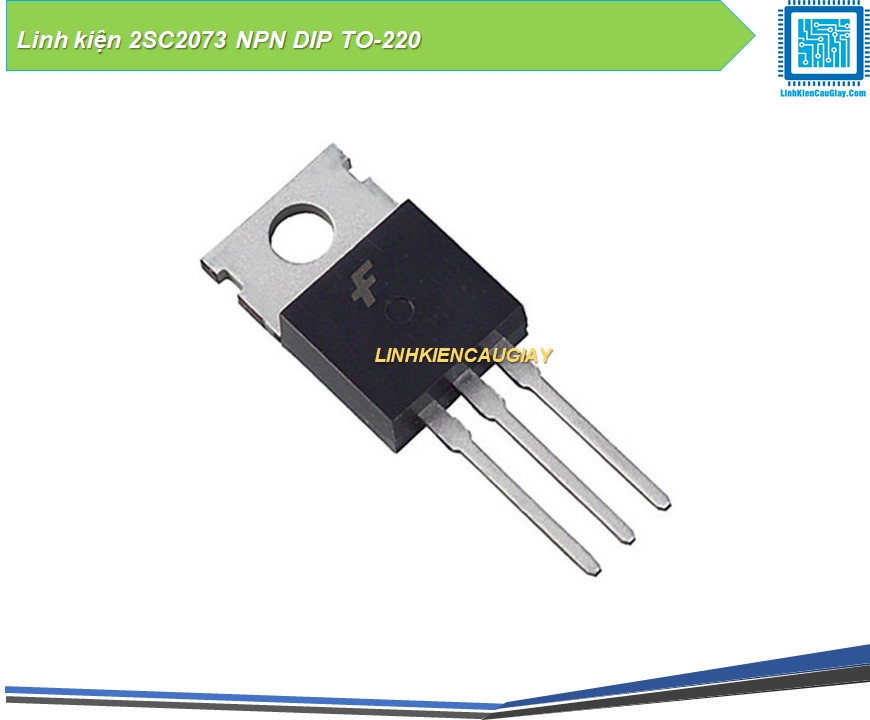

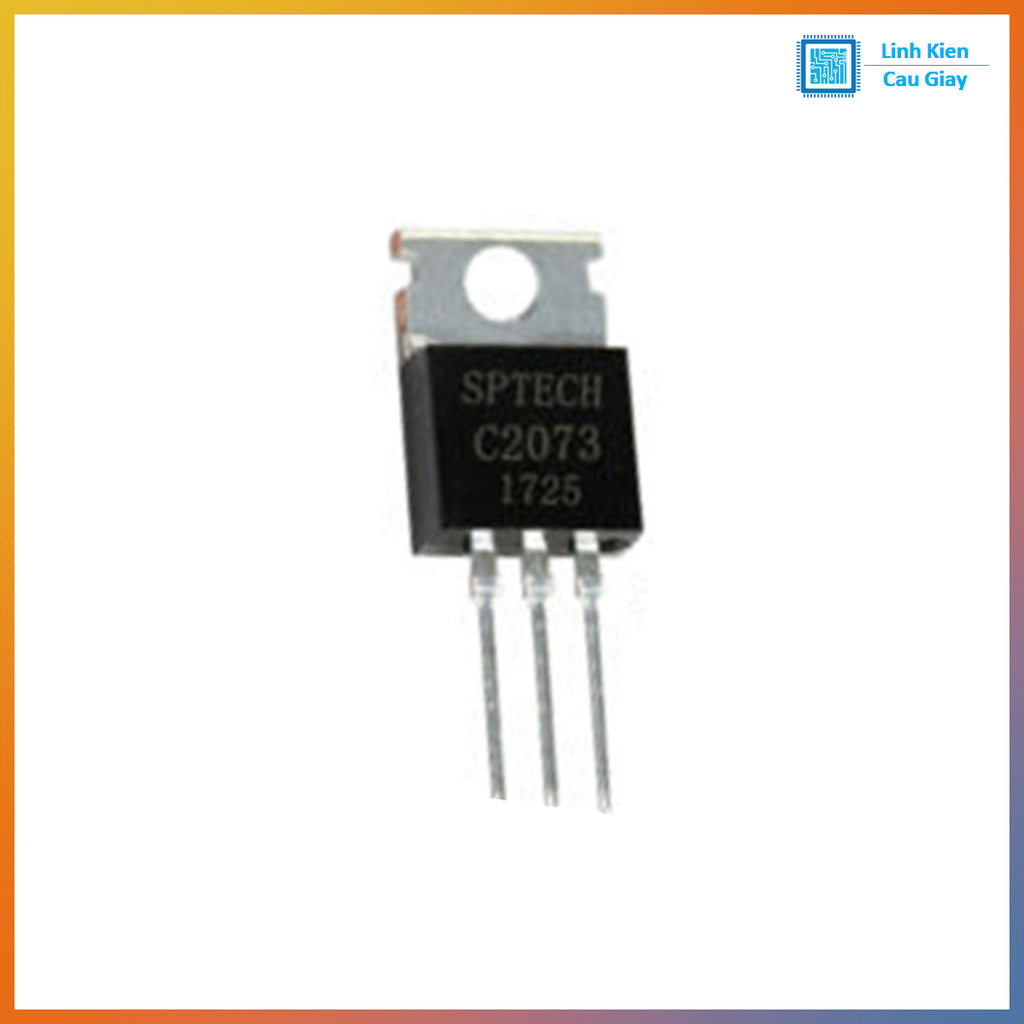

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
