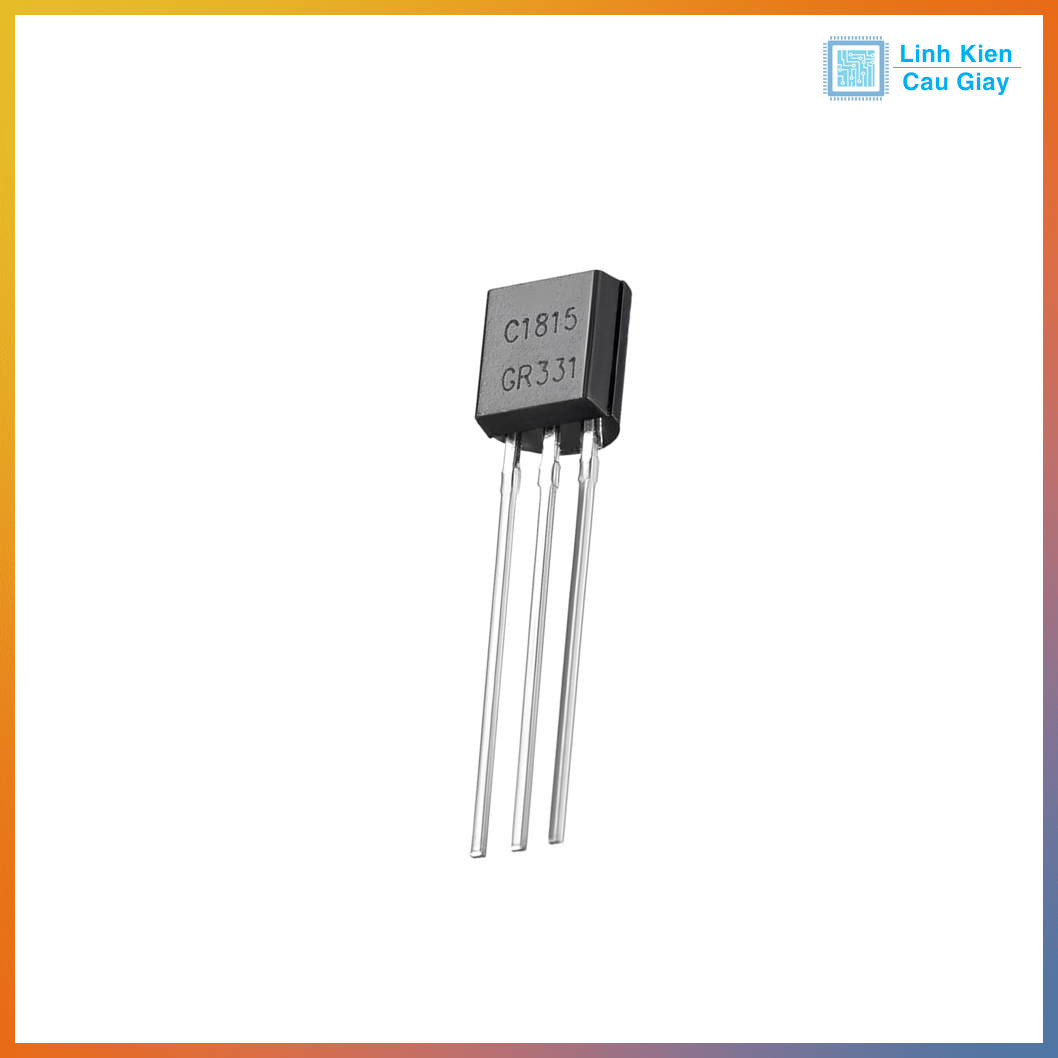

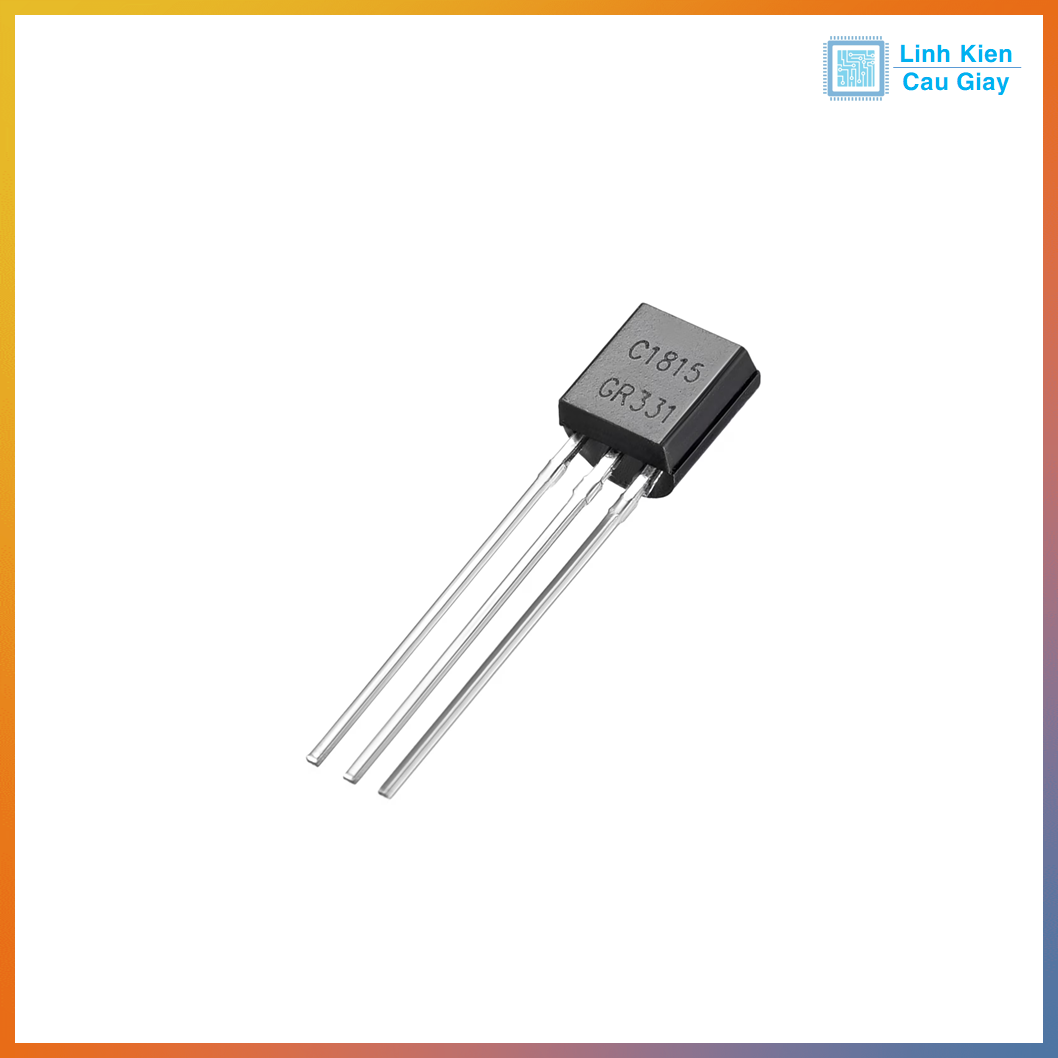

Transistor C1815 – NPN | TO-92 & SOT-23

Mô tả sản phẩm

C1815 là transistor NPN công suất nhỏ, được sử dụng rộng rãi trong các mạch khuếch đại tín hiệu âm thanh, công tắc điều khiển, mạch logic, cảm biến... Với khả năng khuếch đại tốt, độ ồn thấp và kích thước nhỏ gọn, C1815 rất phổ biến trong các dự án điện tử dân dụng, công nghiệp và học tập.

Sản phẩm có 2 loại:

  • TO-92 (chân cắm): dễ hàn, phù hợp thử nghiệm trên breadboard.

  • SOT-23 / SOP (chân dán): dạng SMD tiết kiệm không gian, phù hợp mạch in nhỏ.

Ứng dụng

  • Mạch khuếch đại âm thanh

  • Mạch công tắc điều khiển tín hiệu (relay, LED…)

  • Mạch dao động, mạch đếm xung

  • Mạch logic đơn giản trong Arduino, ESP, STM32

  • Mạch cảm biến phát hiện vật, mạch giao tiếp RF

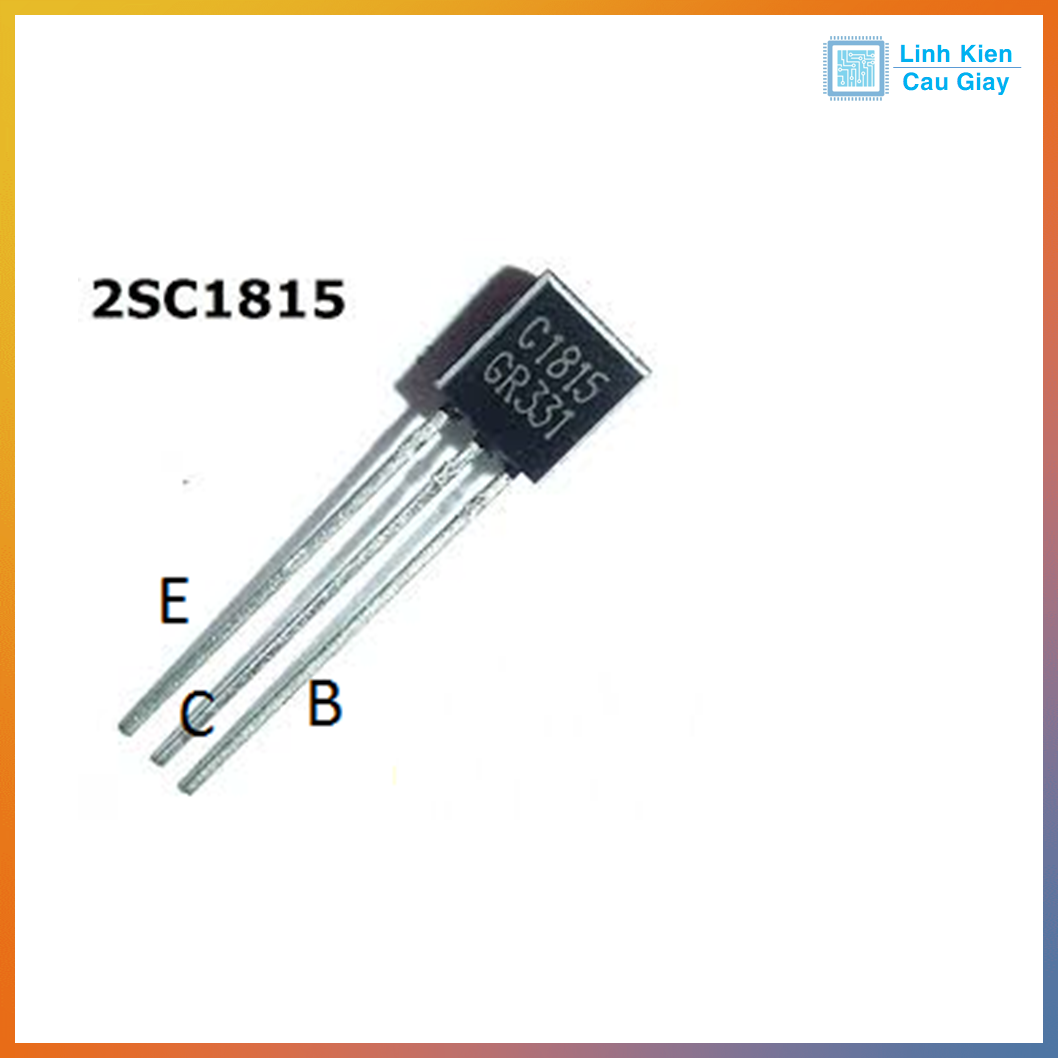

Sơ đồ chân

Sơ đồ chân (TO-92 – nhìn mặt chữ

1. Emitter (E)
2. Collector (C)
3. Base (B)

Sơ đồ chân (SOT-23)

1. Base (B)
2. Emitter (E)
3. Collector (C)

Thông số kĩ thuật

Thông số Giá trị
Loại transistor NPN
Điện áp cực đại Vceo 50V
Điện áp Collector-Base Vcbo 60V
Điện áp Emitter-Base Vebo 5V
Dòng Collector tối đa 150mA
Tản nhiệt công suất tối đa 400mW
Hệ số khuếch đại dòng (hFE) 70 ~ 700
Nhiệt độ hoạt động -55°C đến +150°C
Kiểu đóng gói TO-92 (DIP), SOT-23 (SMD)

Hướng dẫn sử dụng

  • Kết nối chân Base (B) qua điện trở 1k – 10kΩ đến tín hiệu điều khiển.

  • Chân Collector (C) nối với tải như relay, LED, buzzer…

  • Chân Emitter (E) nối GND.

  • Khi có tín hiệu ở chân Base → Transistor dẫn → dòng chạy từ C đến E.

Dùng làm công tắc điều khiển relay, hoặc khuếch đại tín hiệu cảm biến yếu.

⚠️ Lưu ý khi sử dụng

  • Không vượt quá dòng và điện áp tối đa.

  • Cần điện trở giới hạn dòng ở chân Base.

  • Nếu dùng dạng SOP/SMD → cần xác định kỹ sơ đồ chân theo datasheet.
