transistor 2N2222 NPN SMD SOT-23 (Gói 10 cái)

Mô tả sản phẩm

2N2222 NPN SMD SOT-23 (gói 10 cái) là transistor NPN đa dụng, chuyên dùng cho đóng cắt tải nhỏ, khuếch đại tín hiệu, tạo xung, đảo mức logic, rất phổ biến trong mạch Arduino/ESP32, DIY robot, mạch điều khiển, LED, còi, relay mini. Dạng SOT-23 nhỏ gọn phù hợp hàn SMT, mua set 10 con tiện dự phòng sửa chữa và làm dự án.

2N2222 là transistor NPN “đa năng” nổi tiếng, bản SMD thường gặp dưới tên MMBT2222A. Linh kiện dùng tốt cho mạch điều khiển tín hiệu, đóng cắt tải nhỏ, làm tầng đệm cho MCU, hoặc driver điều khiển relay/LED… Dạng SOT-23 giúp mạch gọn, phù hợp sản xuất và sửa chữa các bo SMD.

Ứng dụng

Đóng cắt LED, còi, relay mini (kèm diode dập xung cho cuộn dây)
Khuếch đại tín hiệu nhỏ, tầng đệm (buffer)
Mạch tạo xung, dao động đơn giản, đảo mức logic
Driver điều khiển MOSFET/optocoupler/tải nhỏ trong dự án Arduino/ESP32
DIY robot, mạch cảm biến, mạch điều khiển

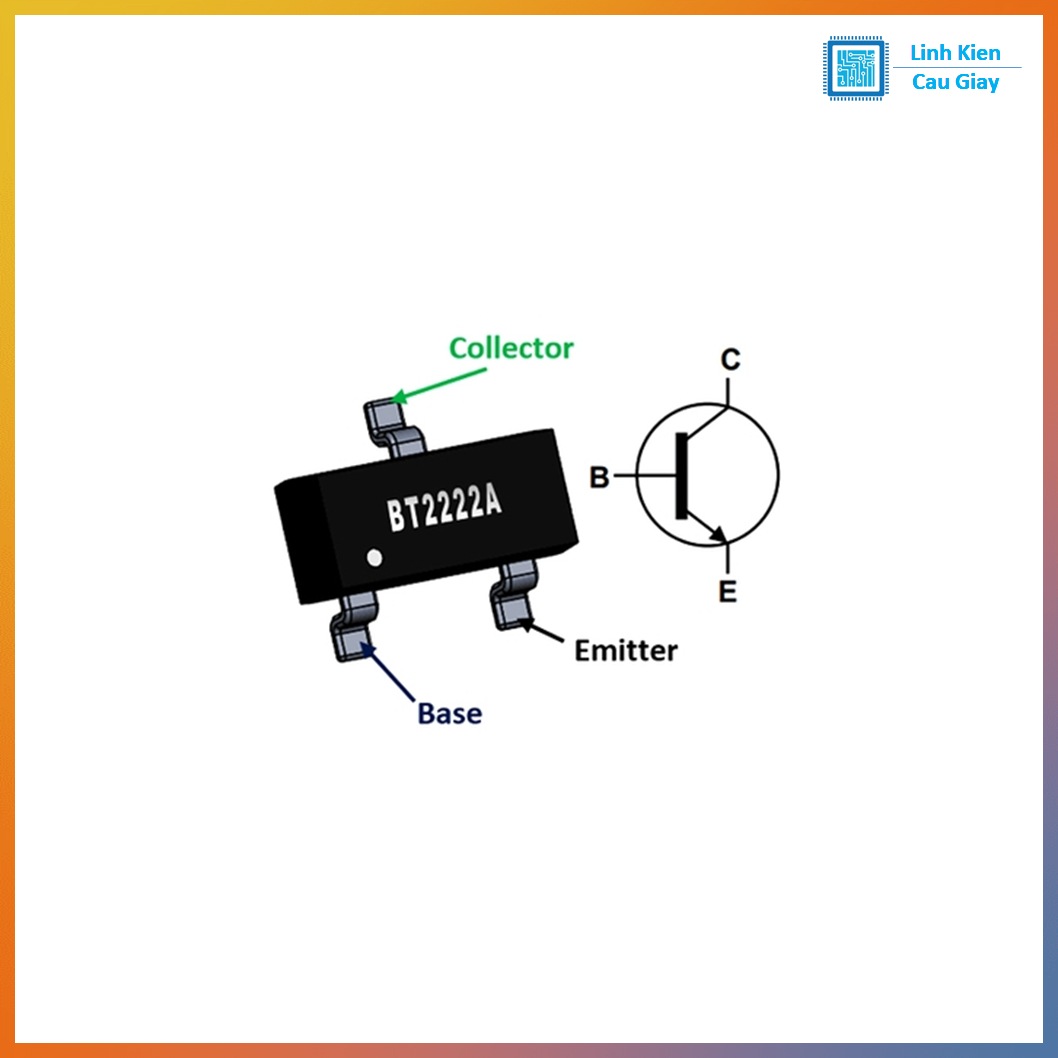

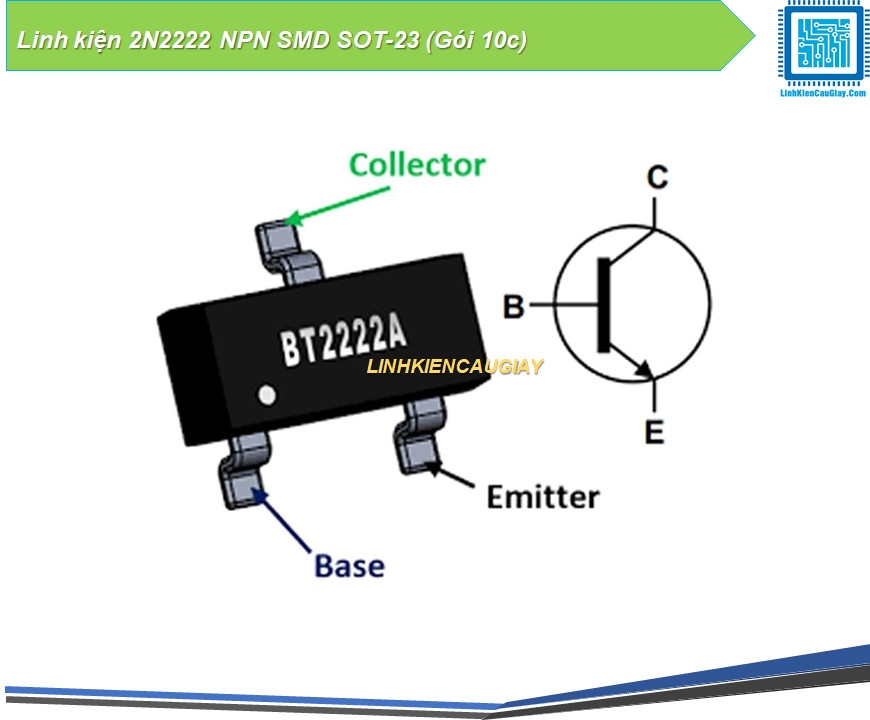

Sơ đồ chân

Với bản SMD phổ biến MMBT2222A (SOT-23), thường gặp chân:
Chân 1: Base (B)
Chân 2: Emitter (E)
Chân 3: Collector (C)
Lưu ý: vẫn nên đối chiếu theo bao bì/mã in trên linh kiện hoặc đo nhanh thang diode vì có thể khác theo hãng.

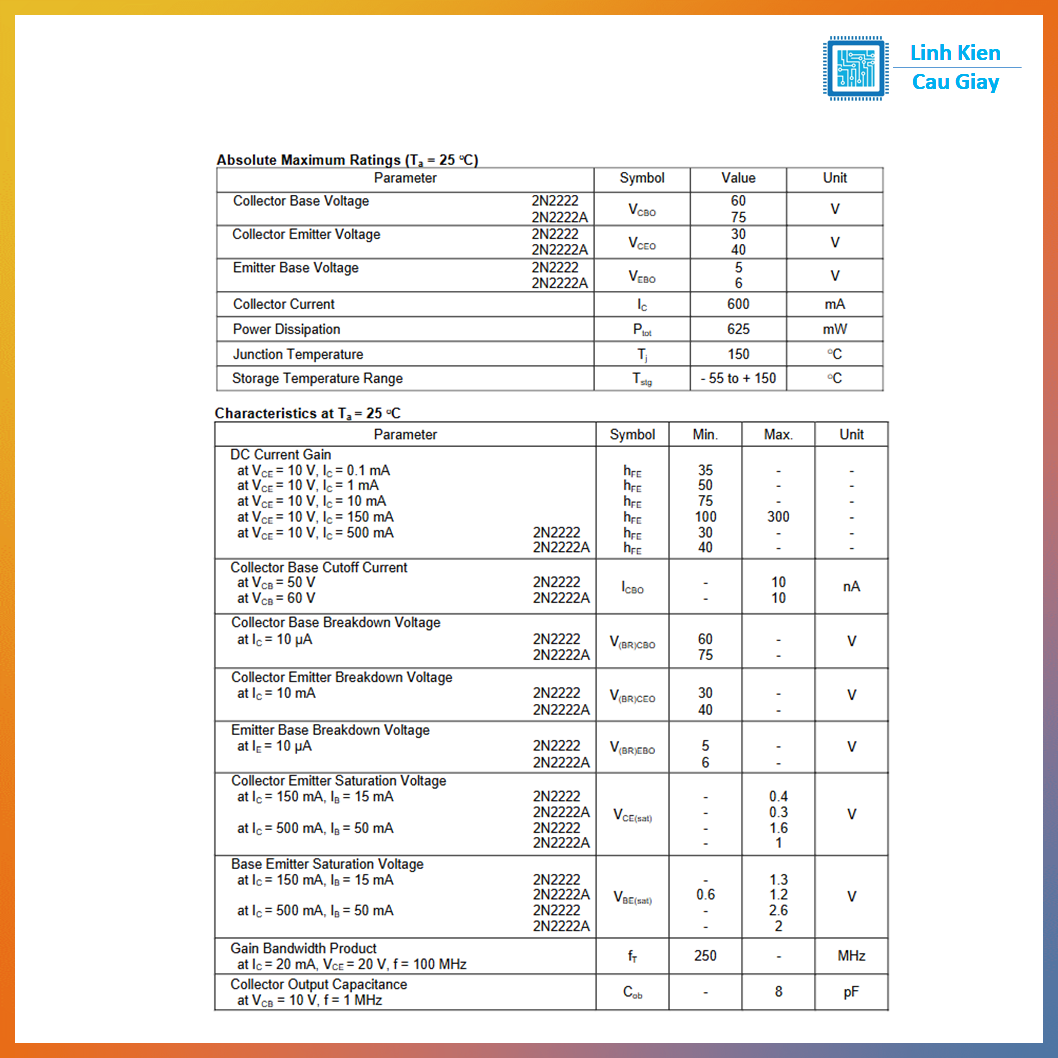

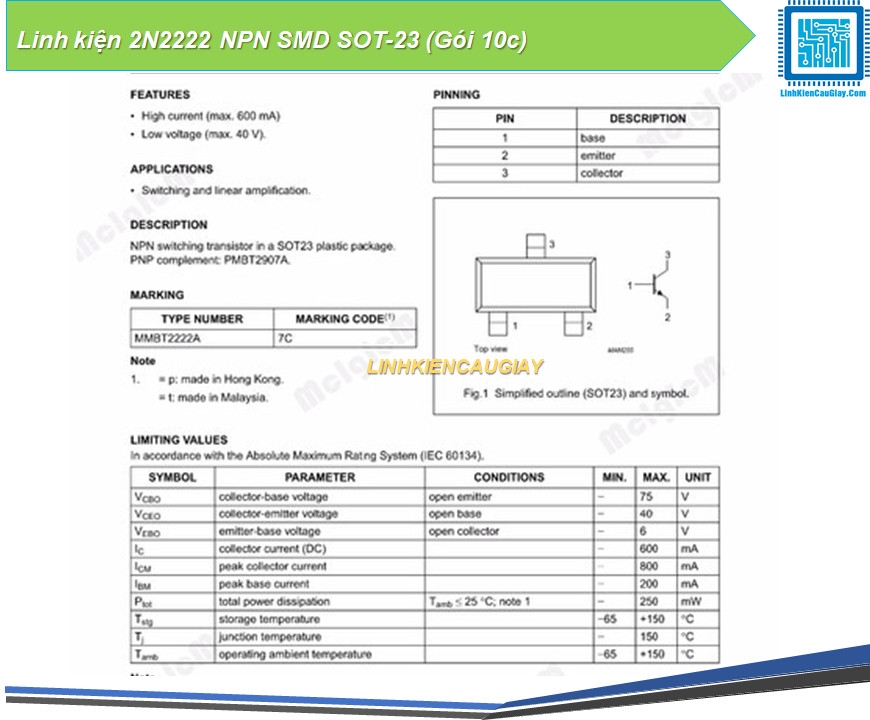

Thông số kĩ thuật

Loại: NPN transistor tín hiệu/đóng cắt
VCEo: khoảng 30–40V (tùy phiên bản 2N2222/MMBT2222A)
IC: tối đa khoảng 600–800mA (thực tế nên dùng thấp hơn để bền)
hFE: tùy theo lô và điều kiện dòng

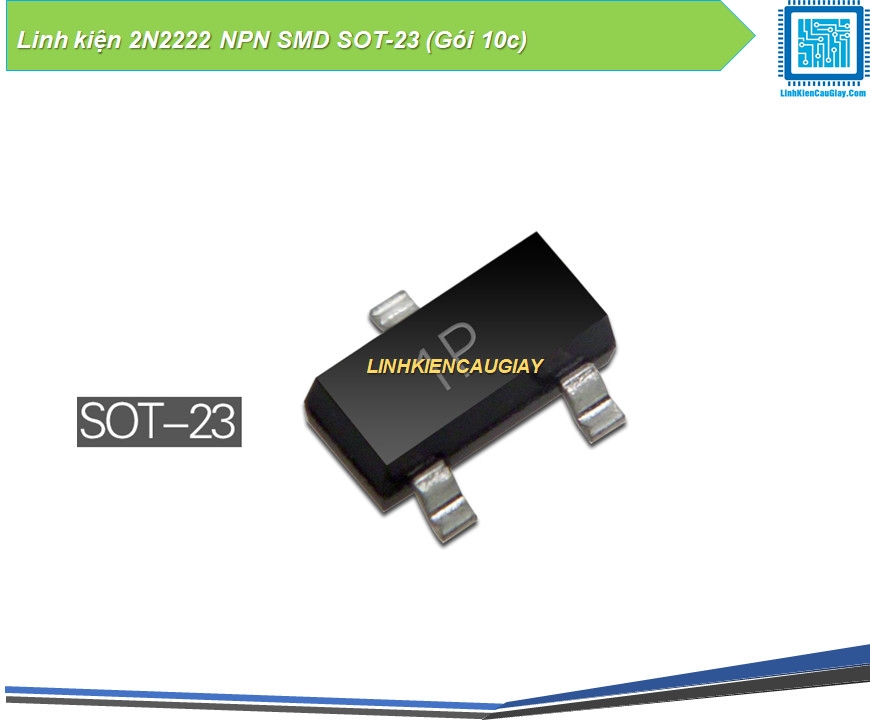

Đóng gói: SOT-23 (SMD)
Lưu ý: thông số khác nhau giữa 2N2222, 2N2222A, MMBT2222A… nên khi thay thế nên đúng mã.

Hướng dẫn sử dụng

Cấu hình low-side phổ biến: Emitter về GND, Collector nối về tải, đầu còn lại của tải lên +V
Base điều khiển qua điện trở (thường 1k–10k tùy tải/điện áp điều khiển)
Đóng cắt relay/cuộn dây: gắn diode flyback song song cuộn dây để bảo vệ transistor
Hàn SOT-23: dùng nhíp + mỏ nhỏ/khò nhẹ, tránh nung quá lâu
Gói 10c phù hợp dự phòng và làm nhiều mạch thử nghiệm

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
