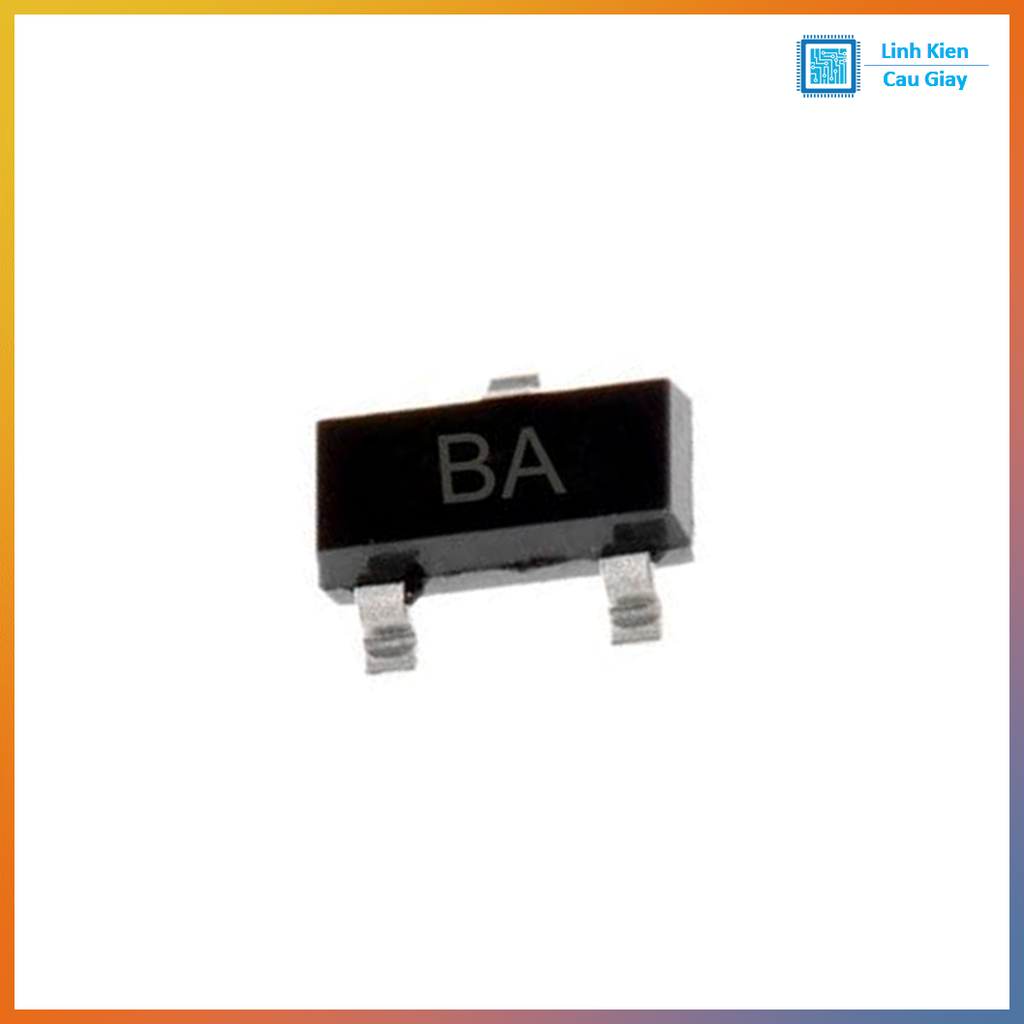

Transistor A1015 PNP SMD SOT-23 (Gói 10 cái)

Mô tả sản phẩm

A1015 PNP SMD SOT-23 (gói 10 cái) là transistor PNP dán phổ biến dùng cho khuếch đại tín hiệu nhỏ, đóng cắt tải nhỏ, mạch đảo mức, kéo lên (high-side) dòng nhỏ, rất hay gặp trong mạch Arduino/ESP32, đồ điện tử dân dụng, mạch audio/điều khiển. Dạng SOT-23 nhỏ gọn phù hợp hàn SMT, tối ưu không gian mạch, tiện mua theo set 10 con để dự phòng sửa chữa và DIY.

A1015 (họ 2SA1015) là transistor PNP tín hiệu nhỏ, bản SMD gói SOT-23 giúp lắp mạch gọn, phù hợp cho các mạch điều khiển, khuếch đại mức tín hiệu nhỏ và đóng cắt tải dòng nhỏ–trung bình (tùy thiết kế). Thường dùng để kéo lên nguồn, tạo tầng đệm, hoặc làm transistor điều khiển cho các IC/MCU.

Ứng dụng

Mạch khuếch đại tín hiệu nhỏ, tiền khuếch đại audio (tùy mạch)
Mạch đóng cắt tải nhỏ: LED, còi nhỏ, relay mini (thường kết hợp transistor/NPN khác)
Mạch đảo mức logic, tạo tín hiệu reset/enable
Mạch kéo lên (high-side) dòng nhỏ, mạch bảo vệ đơn giản
DIY Arduino/ESP32: transistor điều khiển, tầng đệm tín hiệu

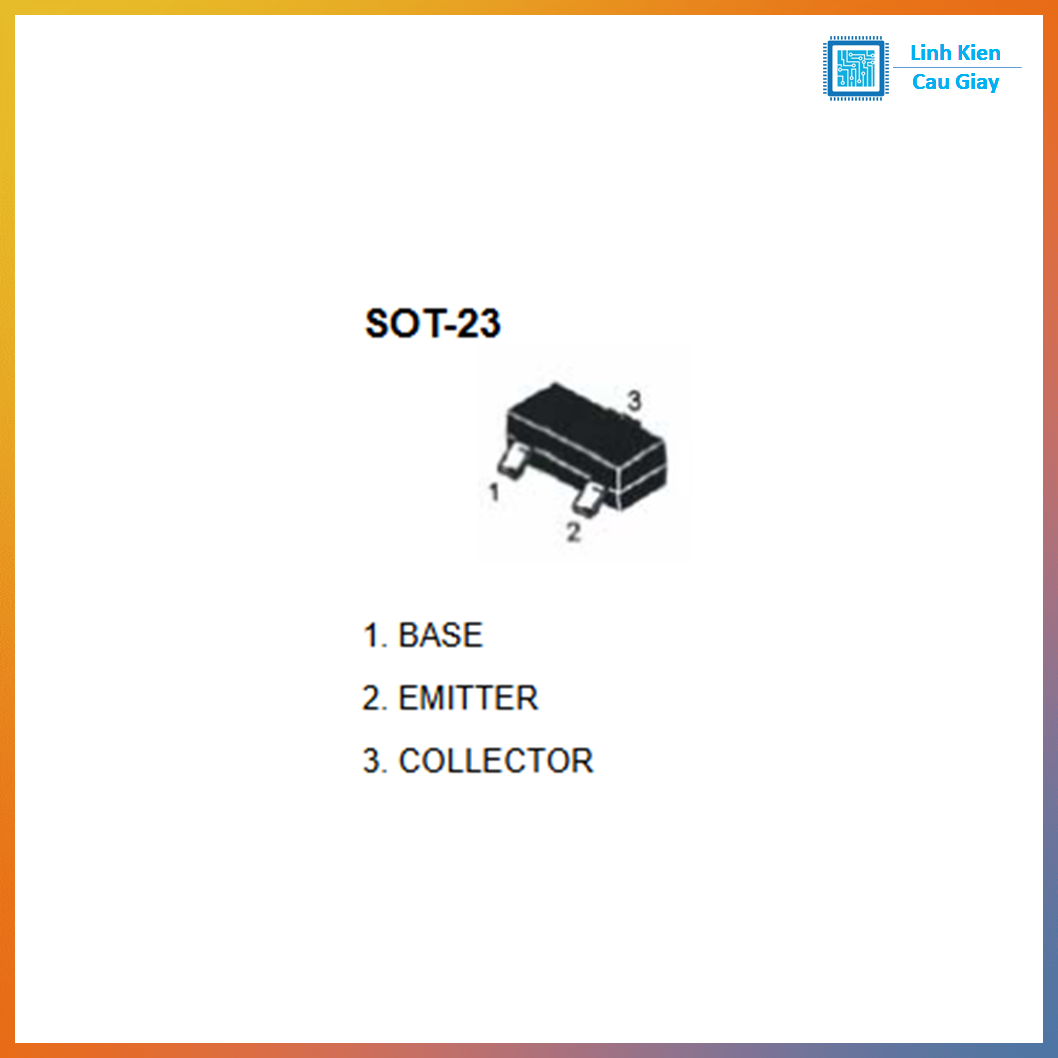

Sơ đồ chân

Lưu ý: SOT-23 có thể khác pin giữa các hãng/mã in. Với A1015 SOT-23, shop thường gặp dạng:
Chân 1: Base (B)
Chân 2: Emitter (E)
Chân 3: Collector (C)
Khuyến nghị: khi nhận hàng, đối chiếu mã trên bao bì/datasheet của đúng nhà sản xuất hoặc đo kiểm nhanh bằng đồng hồ thang diode trước khi lắp.

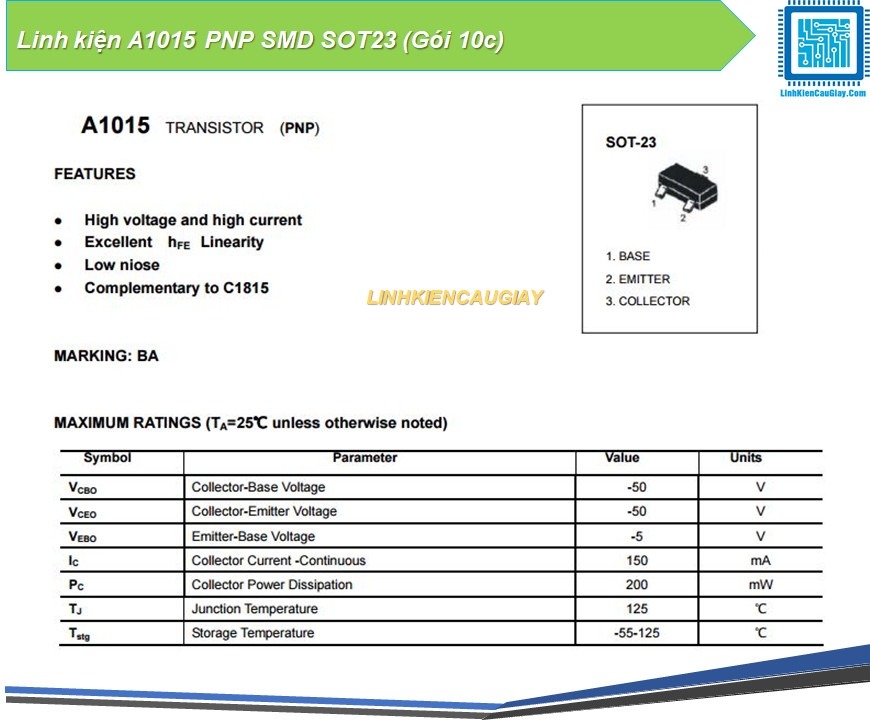

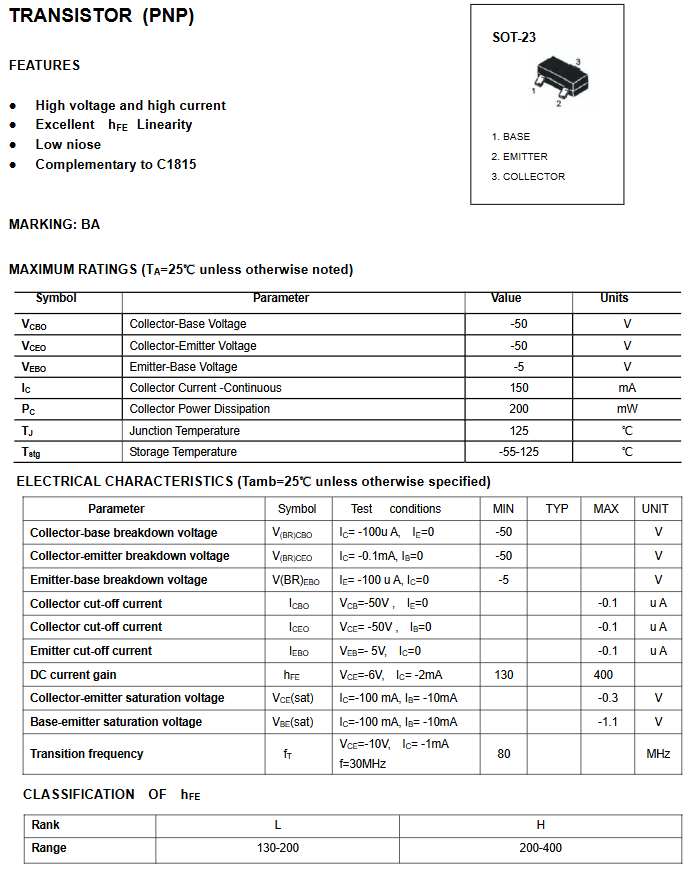

Thông số kĩ thuật

Loại: PNP transistor tín hiệu nhỏ
VCEo: khoảng -50V (dòng A1015/2SA1015 thường gặp)
IC: khoảng -150mA (tùy phiên bản)
hFE (khuếch đại dòng): tùy phân hạng (Y/GR/BL…)
Đóng gói: SOT-23 (SMD)
Lưu ý: thông số có thể thay đổi theo hãng sản xuất và phân hạng linh kiện.

Hướng dẫn sử dụng

Dùng đúng loại PNP: Emitter thường về phía nguồn dương (trong cấu hình high-side), Base điều khiển qua điện trở
Chọn điện trở Base phù hợp để tránh quá dòng chân điều khiển (thường 1k–10k tùy tải)
Nếu đóng cắt tải cảm ứng (relay/cuộn dây): cần diode dập xung song song cuộn dây
Khi hàn SOT-23: dùng nhíp + mỏ nhỏ (hoặc khò), tránh nung quá lâu làm hỏng linh kiện
Nên mua gói 10c để dự phòng thay thế nhanh khi sửa mạch

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
