Linh kiện Transistor công suất A1941

Mô tả sản phẩm

Transistor công suất A1941 (2SA1941) là transistor PNP công suất cao, chuyên dùng trong mạch khuếch đại âm thanh Class AB và các mạch nguồn công suất. Thường được ghép cặp với 2SC5198 (NPN) để tạo thành bộ đẩy-kéo (push-pull) cho ampli công suất.

A1941 có khả năng chịu dòng cực đại 8A, điện áp tới 140V, công suất tiêu tán lớn, vỏ TO-3P giúp dễ gắn tản nhiệt, phù hợp cho các hệ thống âm thanh công suất cao, UPS, inverter.

Ứng dụng

Transistor công suất A1941 (2SA1941) là transistor PNP công suất cao, chuyên dùng trong mạch khuếch đại âm thanh Class AB và các mạch nguồn công suất. Thường được ghép cặp với 2SC5198 (NPN) để tạo thành bộ đẩy-kéo (push-pull) cho ampli công suất.

A1941 có khả năng chịu dòng cực đại 8A, điện áp tới 140V, công suất tiêu tán lớn, vỏ TO-3P giúp dễ gắn tản nhiệt, phù hợp cho các hệ thống âm thanh công suất cao, UPS, inverter.

Sơ đồ chân

(TO-3P – nhìn mặt phẳng chữ)

Từ trái sang phải:

  1. B (Base) – chân điều khiển.

  2. C (Collector) – cực thu.

  3. E (Emitter) – cực phát.

Phần lưng kim loại nối với Collector.

Thông số kĩ thuật

  • Kiểu transistor: PNP công suất cao.

  • Điện áp cực đại C–E (Vceo): -140V.

  • Điện áp cực đại C–B (Vcbo): -160V.

  • Điện áp cực đại E–B (Vebo): -5V.

  • Dòng cực đại (Ic): -8A.

  • Công suất tiêu tán (Ptot): 80W (khi tản nhiệt tốt).

  • Hệ số khuếch đại (hFE): 55 – 160.

  • Tần số cắt (fT): 30 MHz.

  • Đóng gói: TO-3P.

Hướng dẫn sử dụng

  • Dùng tản nhiệt nhôm lớn + keo cách nhiệt khi hoạt động tải nặng.

  • Nên ghép cặp với C5198 (NPN) để tạo bộ công suất push-pull trong ampli.

  • Lắp mạch bảo vệ quá dòng / quá áp để tăng độ bền.

  • Khi thay thế, chú ý chọn đúng loại PNP – công suất tương đương.

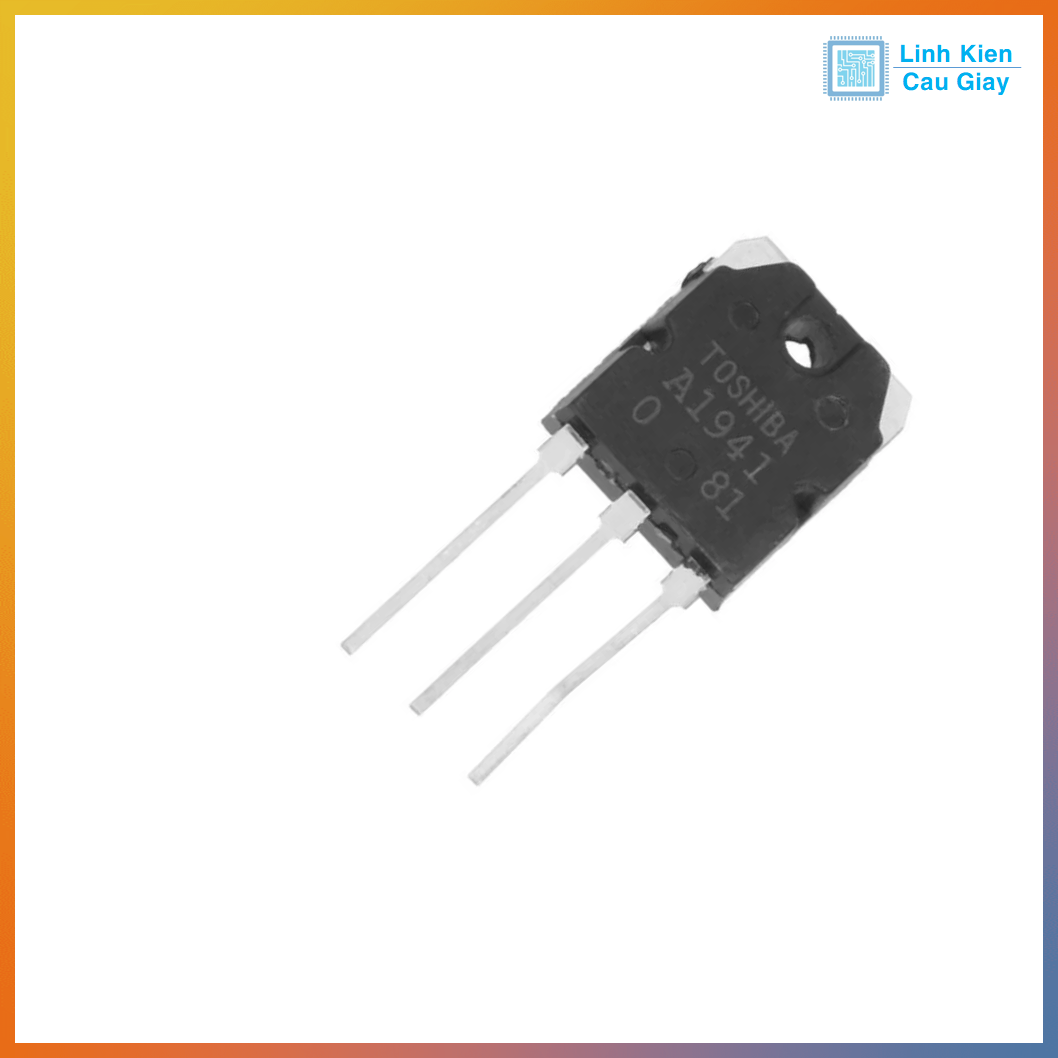

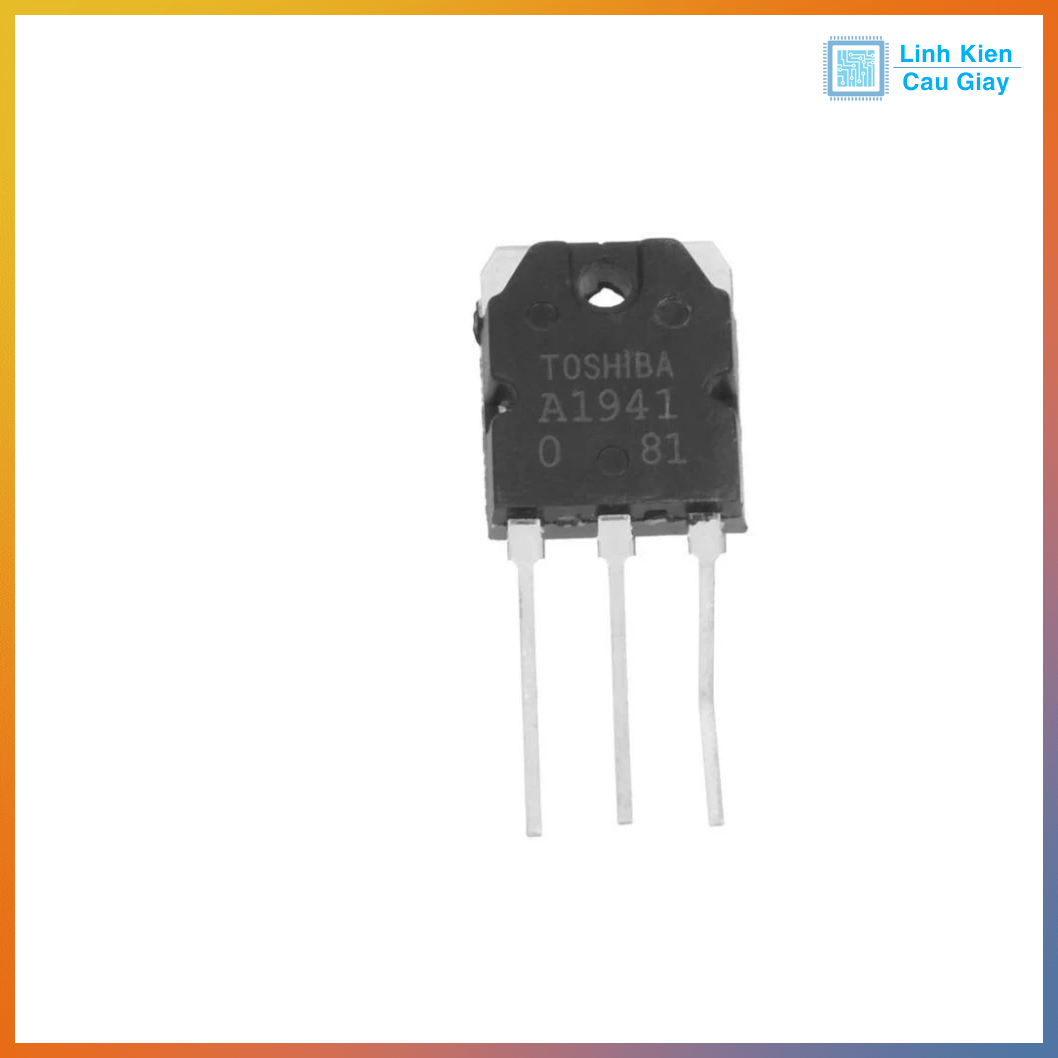

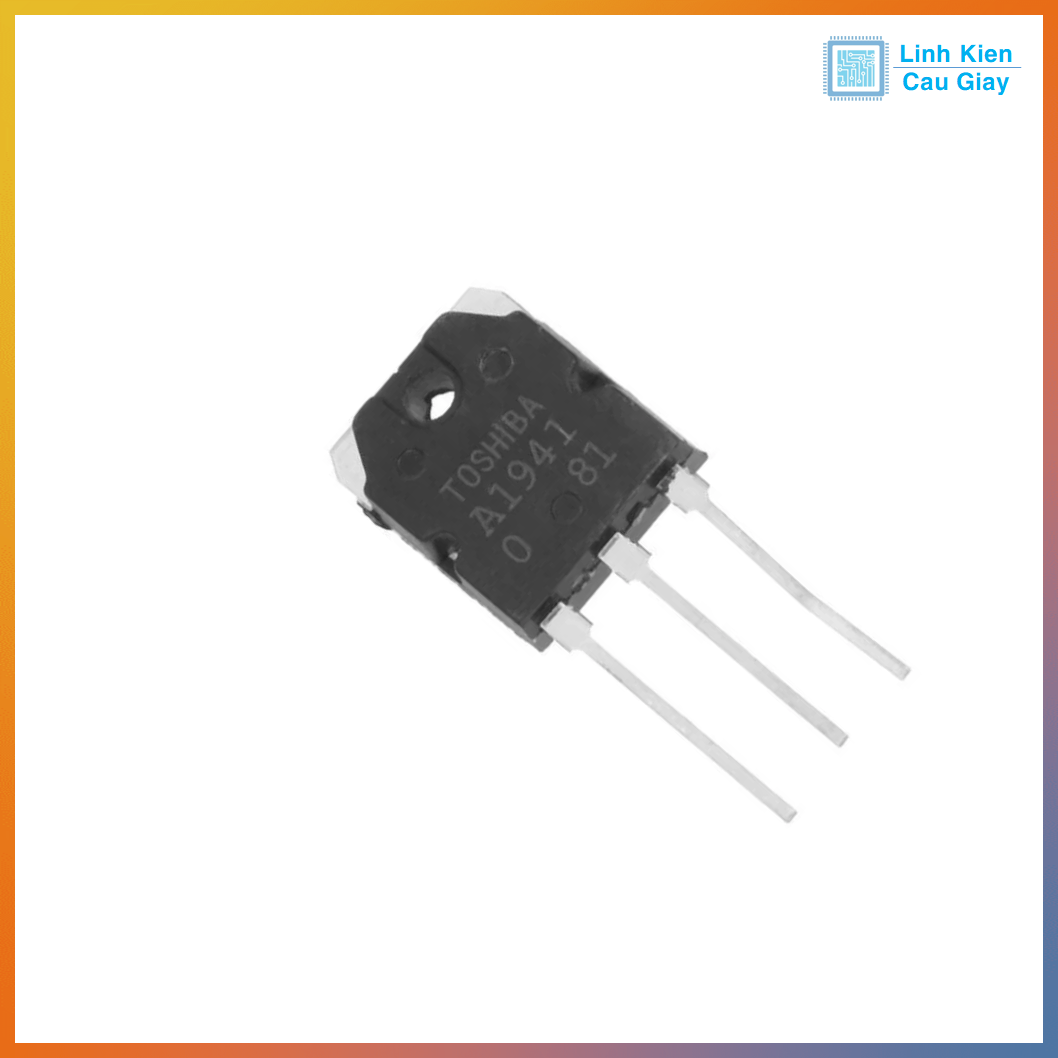

Hình ảnh
