Transistor 2N3904 NPN SMD SOT-23 (SOP-23) – Gói 10 cái (tương đương MMBT3904)

Mô tả sản phẩm

Bộ 10 transistor 2N3904 NPN SMD SOT-23 (SOP-23) – linh kiện khuếch đại & chuyển mạch phổ thông, tương đương MMBT3904, dùng cho Arduino/ESP32, mạch điều khiển relay, LED, PWM, cảm biến. Hàng dễ hàn, kích thước nhỏ gọn, phù hợp sửa chữa và DIY.

2N3904 là transistor NPN thông dụng chuyên dùng khuếch đại tín hiệu nhỏ hoặc đóng/cắt tải nhỏ trong các mạch điện tử. Phiên bản SMD SOT-23 (hay gọi SOP-23) giúp tiết kiệm diện tích PCB, phù hợp các mạch hiện đại. Thường được dùng thay thế dưới mã MMBT3904 (cùng họ 3904 dạng dán).

Ứng dụng

Khuếch đại tín hiệu nhỏ (audio nhỏ, tín hiệu cảm biến)
Mạch đệm tín hiệu (buffer), đảo mức logic
Đóng/cắt LED, còi, relay nhỏ (qua diode chống ngược cho cuộn dây)
Mạch PWM điều khiển tải nhỏ, driver transistor cho MCU (Arduino/ESP32/STM32)
Mạch dao động, tạo xung, mạch timer đơn giản

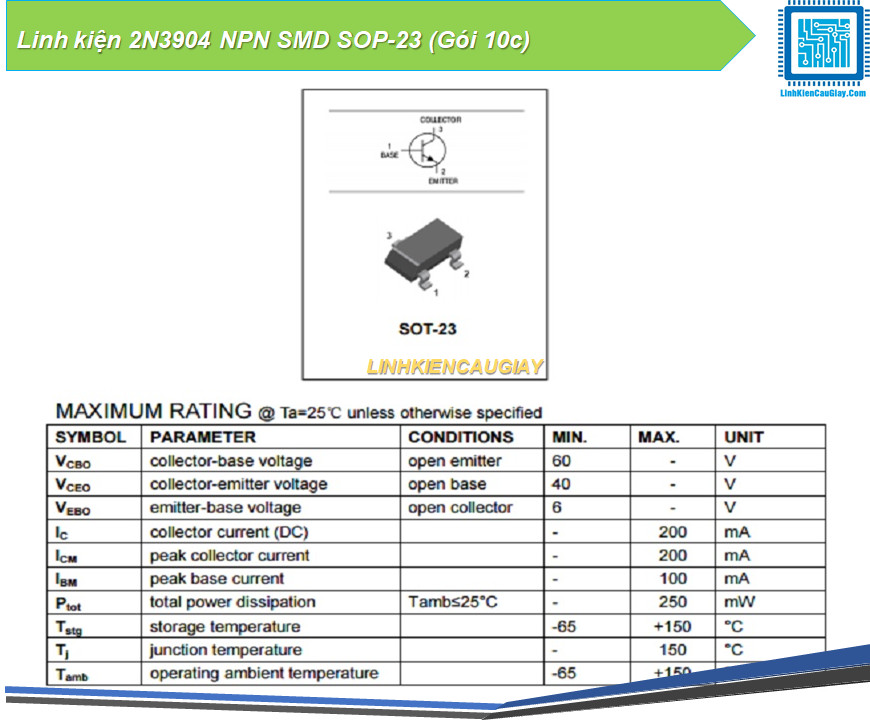

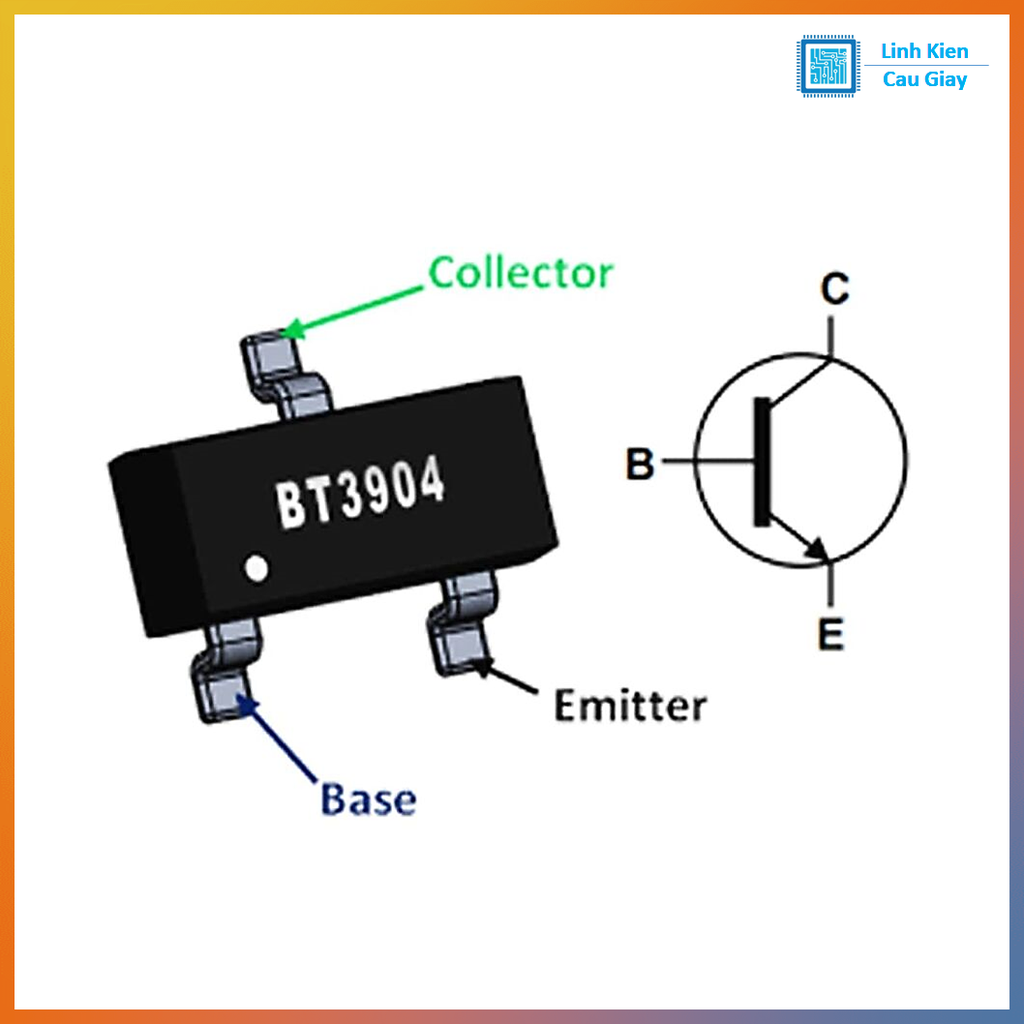

Sơ đồ chân

Lưu ý: Pinout có thể khác nhau giữa các hãng/series. Khi lắp thực tế, hãy đối chiếu đúng theo datasheet/marking lô hàng.

Pinout thường gặp của MMBT3904 / 2N3904 SOT-23:
Chân 1: B (Base)
Chân 2: E (Emitter)
Chân 3: C (Collector)

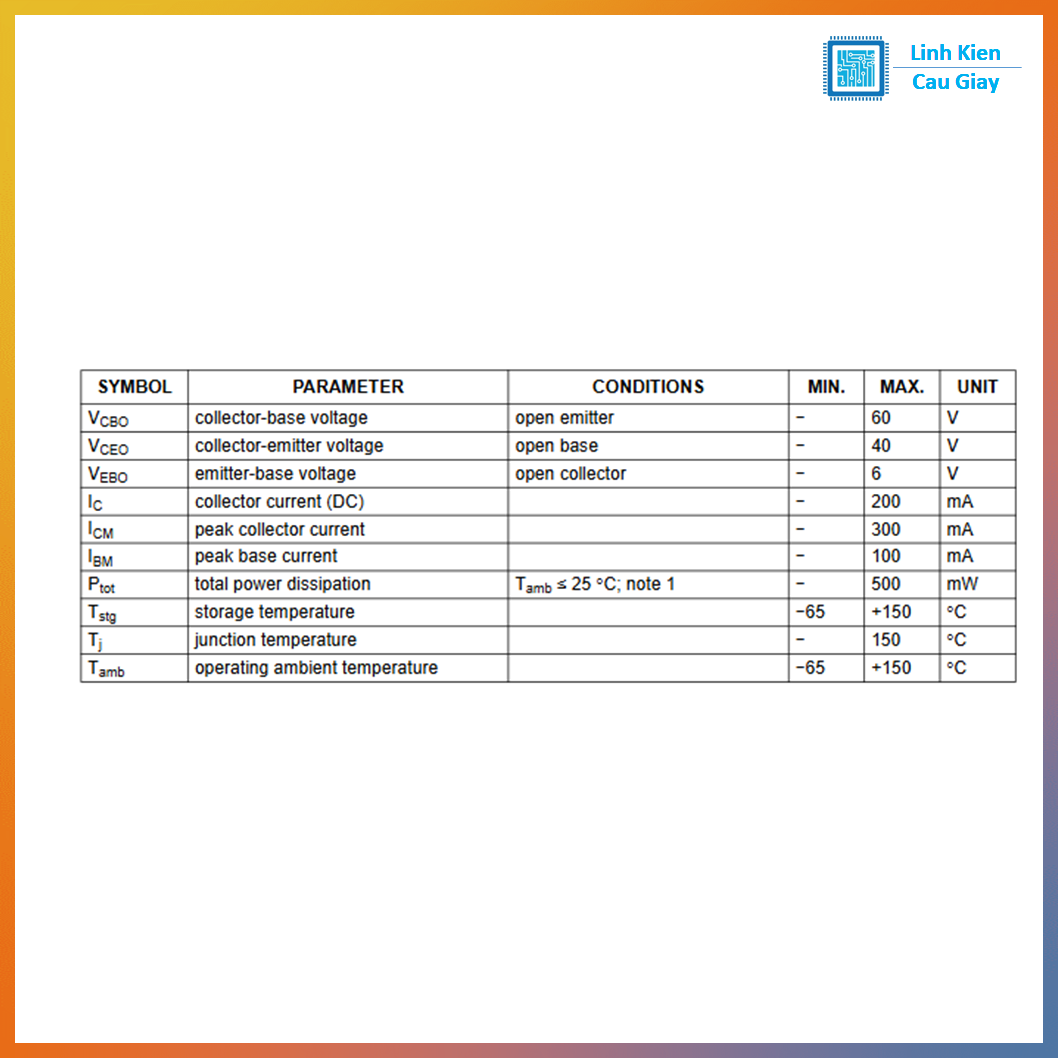

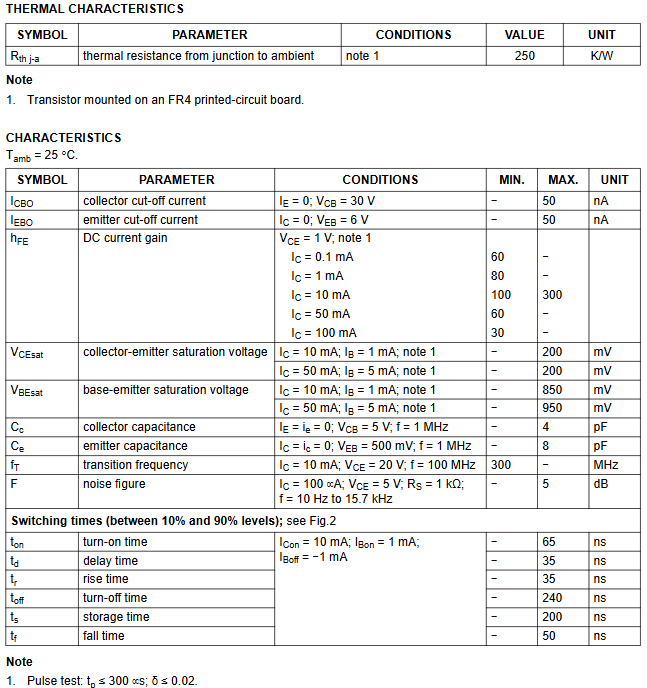

Thông số kĩ thuật

Loại transistor: NPN, tín hiệu nhỏ
Dạng chân: SMD SOT-23 (SOP-23)
Điện áp Vceo: khoảng 40V
Dòng Ic liên tục: khoảng 200mA
Công suất Pd: khoảng 200–350mW (tùy hãng/điều kiện tản nhiệt PCB)
Hệ số khuếch đại hFE: thay đổi theo dòng làm việc (thường ~100–300, tùy lô)
Tần số chuyển tiếp ft: mức cao (phù hợp chuyển mạch/tín hiệu)

Hướng dẫn sử dụng

Dùng làm công tắc transistor (low-side) cho LED/relay nhỏ:
Kết nối Emitter xuống GND
Tải nối từ V+ → tải → Collector
Tín hiệu điều khiển từ MCU đi qua điện trở vào Base (thường 1k–10k tùy tải)
Với relay/cuộn cảm: mắc thêm diode chống ngược song song cuộn relay (1N4148/1N4007 tùy dòng)

Dùng khuếch đại tín hiệu:
Thiết lập phân cực base bằng cầu chia điện trở
Chọn điện trở collector/emitter phù hợp để đạt điểm làm việc mong muốn

Mẹo nhanh: nếu mục tiêu là kéo tải lớn hơn (motor/relay to), cân nhắc MOSFET logic-level sẽ mát và hiệu quả hơn.

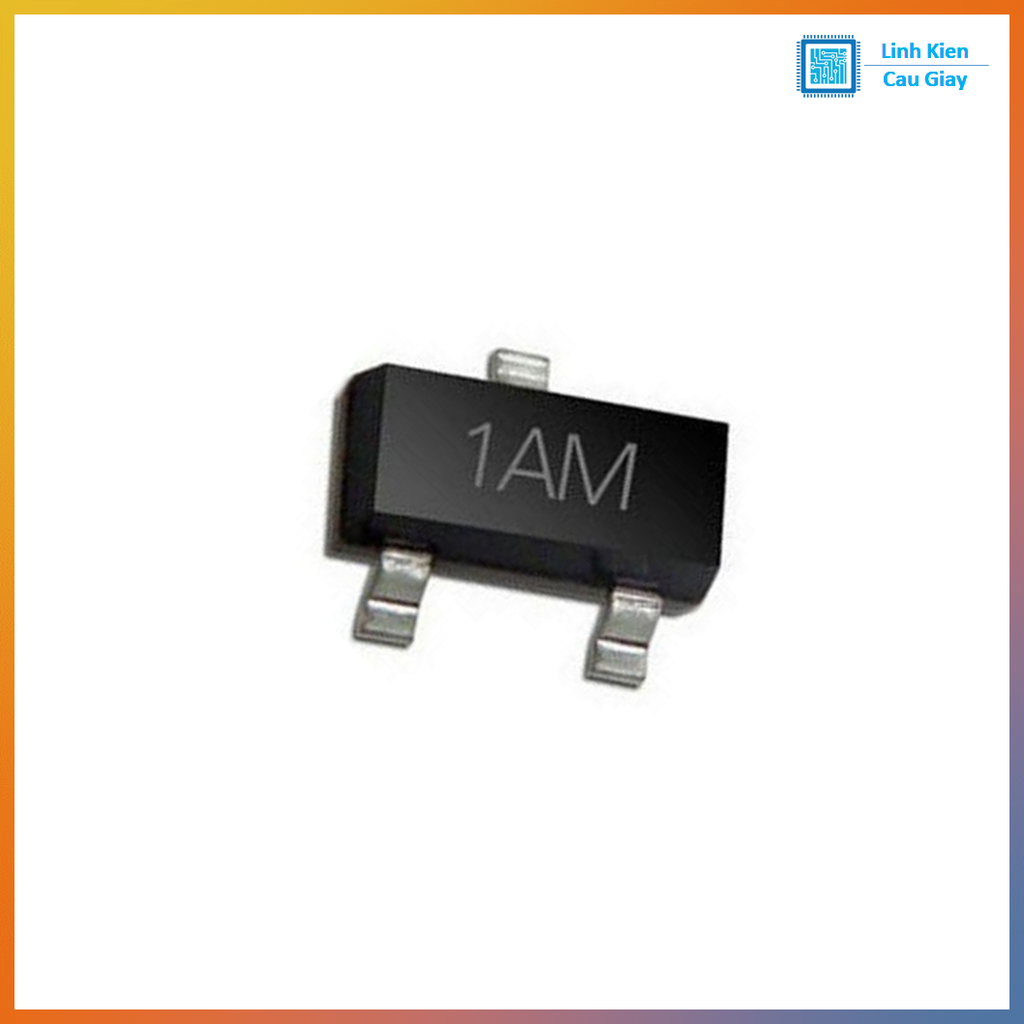

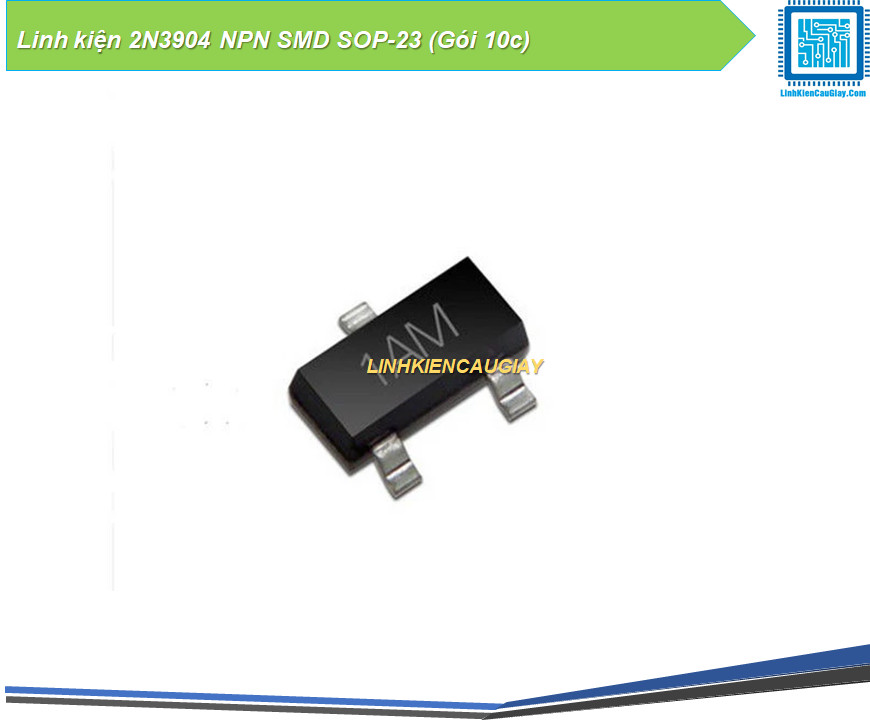

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
