Transistor 2N5551 NPN SMD SOT-23 – Gói 10 cái (loại chịu áp cao)

Mô tả sản phẩm

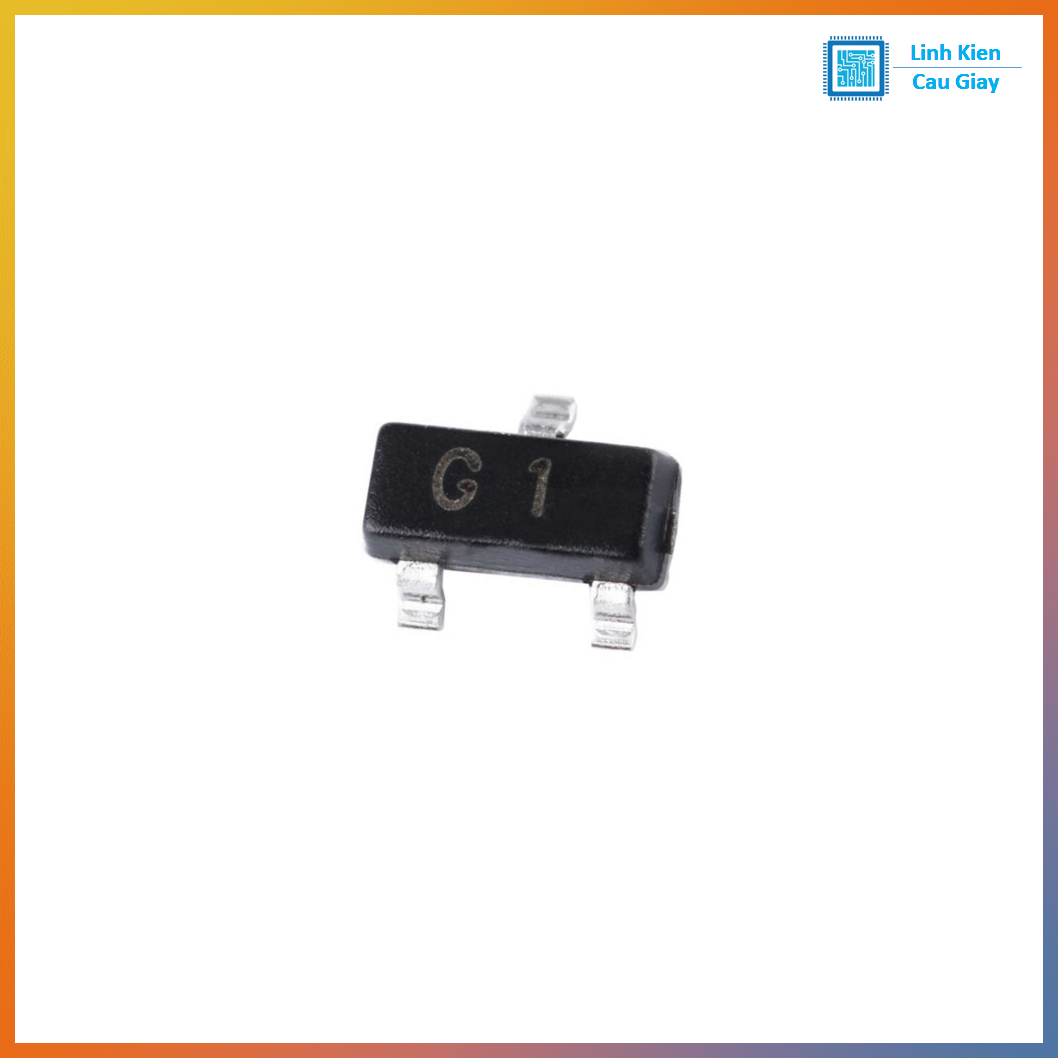

Bộ 10 transistor 2N5551 NPN SMD SOT-23 – transistor tín hiệu nhỏ chịu áp cao, phù hợp mạch khuếch đại, driver, tạo xung và các mạch cần Vce lớn nhưng kích thước nhỏ gọn. Dạng SMD SOT-23 dễ lên PCB, dùng tốt cho DIY, sửa chữa, sản xuất số lượng nhỏ.

2N5551 là transistor NPN tín hiệu nhỏ nổi bật ở khả năng chịu điện áp cao (thường dùng cho các mạch có điện áp lớn hơn nhóm 2N3904). Phiên bản dán SOT-23 giúp tiết kiệm diện tích, phù hợp các mạch điện tử hiện đại, sửa chữa bo mạch, hoặc thiết kế PCB gọn nhẹ.

Ứng dụng

Khuếch đại tín hiệu trong mạch điện áp cao (tầng đệm/tầng khuếch đại nhỏ)
Mạch driver transistor, mạch tạo xung, dao động
Mạch nguồn xung, mạch điều khiển cần transistor chịu áp tốt
Thay thế linh kiện trên bo mạch SMD (repair)
Các mạch DIY/PCB nhỏ gọn

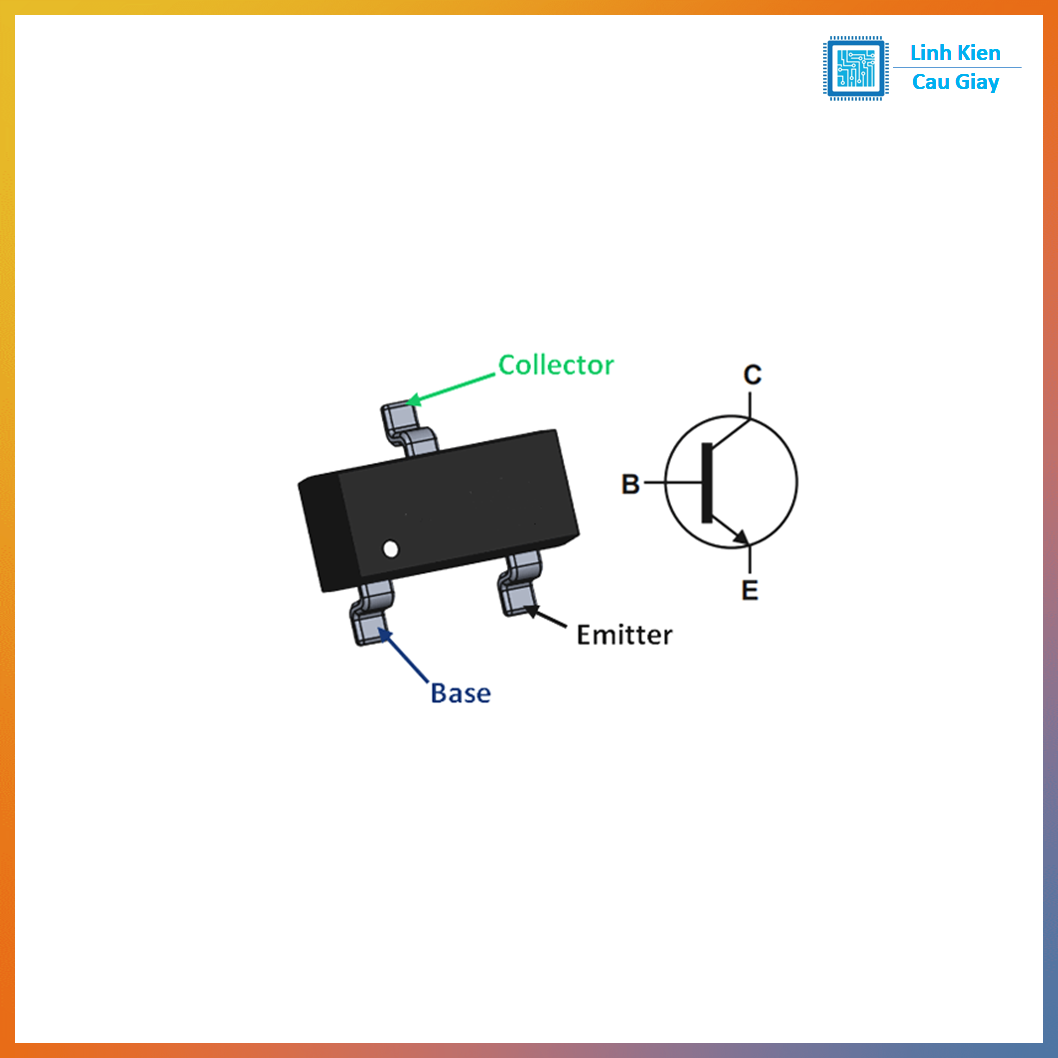

Sơ đồ chân

Lưu ý quan trọng: 2N5551 dạng SOT-23 tùy hãng có thể khác pinout/tên mã tương đương. Khi lắp, nên đối chiếu datasheet/marking đúng lô hàng hoặc footprint PCB.

Pinout thường gặp trên SOT-23 (nhiều mã NPN SOT-23 dùng kiểu này):
Chân 1: B (Base)
Chân 2: E (Emitter)
Chân 3: C (Collector)

Thông số kĩ thuật

Loại transistor: NPN, tín hiệu nhỏ
Dạng chân: SMD SOT-23
Điện áp Vceo: khoảng 160V (đặc trưng của 2N5551)
Dòng Ic: thường dùng cho tải nhỏ–vừa (tùy hãng/điều kiện nhiệt)
Công suất Pd: khoảng 200–350mW (tùy PCB/tản nhiệt)
hFE: thay đổi theo dòng làm việc (tùy lô)

Hướng dẫn sử dụng

Dùng làm công tắc (low-side) cho tải nhỏ:
Emitter → GND
Collector → tải → V+
Base nhận tín hiệu qua điện trở (thường 1k–10k)
Với relay/cuộn dây: thêm diode chống ngược để bảo vệ transistor

Dùng khuếch đại:
Chọn phân cực base phù hợp, đặt Rc/Re theo mức tín hiệu mong muốn
Lưu ý tản nhiệt khi chạy liên tục, vì SOT-23 công suất nhỏ hơn TO-92

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
