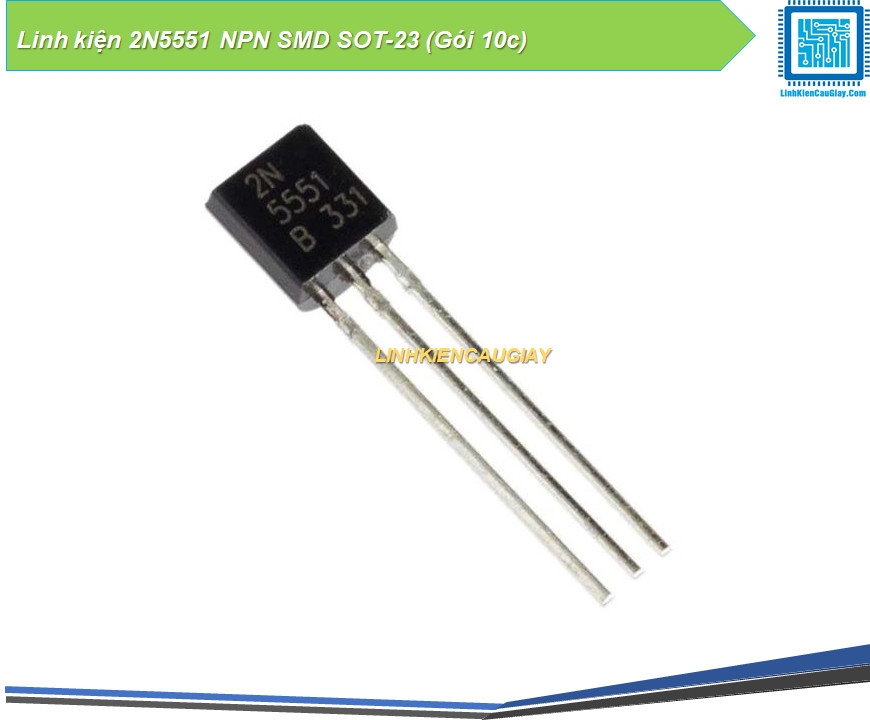

Transistor 2N5551 NPN chân cắm DIP TO-92 – Gói 10 cái (loại chịu áp cao)

Mô tả sản phẩm

Bộ 10 transistor 2N5551 NPN DIP TO-92 – transistor tín hiệu nhỏ điện áp cao, chuyên dùng cho mạch khuếch đại, driver, mạch xung, mạch nguồn và các ứng dụng cần chịu áp tốt. Dạng chân cắm TO-92 dễ hàn, dễ test, phù hợp DIY – sửa chữa – làm mạch học tập.

2N5551 là transistor NPN tín hiệu nhỏ nổi bật ở khả năng chịu điện áp cao so với các mã phổ thông như 2N3904. Vì vậy 2N5551 thường được dùng trong các mạch cần Vce lớn, mạch khuếch đại tầng cao áp, mạch driver, mạch xung, hoặc các ứng dụng có điện áp nguồn cao nhưng dòng tải không quá lớn. Dạng TO-92 giúp lắp ráp nhanh, tiện thay thế.

Ứng dụng

Khuếch đại tín hiệu trong mạch nguồn cao áp / preamp / tầng đệm
Mạch driver transistor, tạo xung, dao động
Mạch nguồn xung, mạch điều khiển cần transistor chịu áp tốt
Thay thế sửa chữa thiết bị điện tử (mạch TV, adapter, ampli, mạch điều khiển)
Mạch học tập, thực hành điện tử

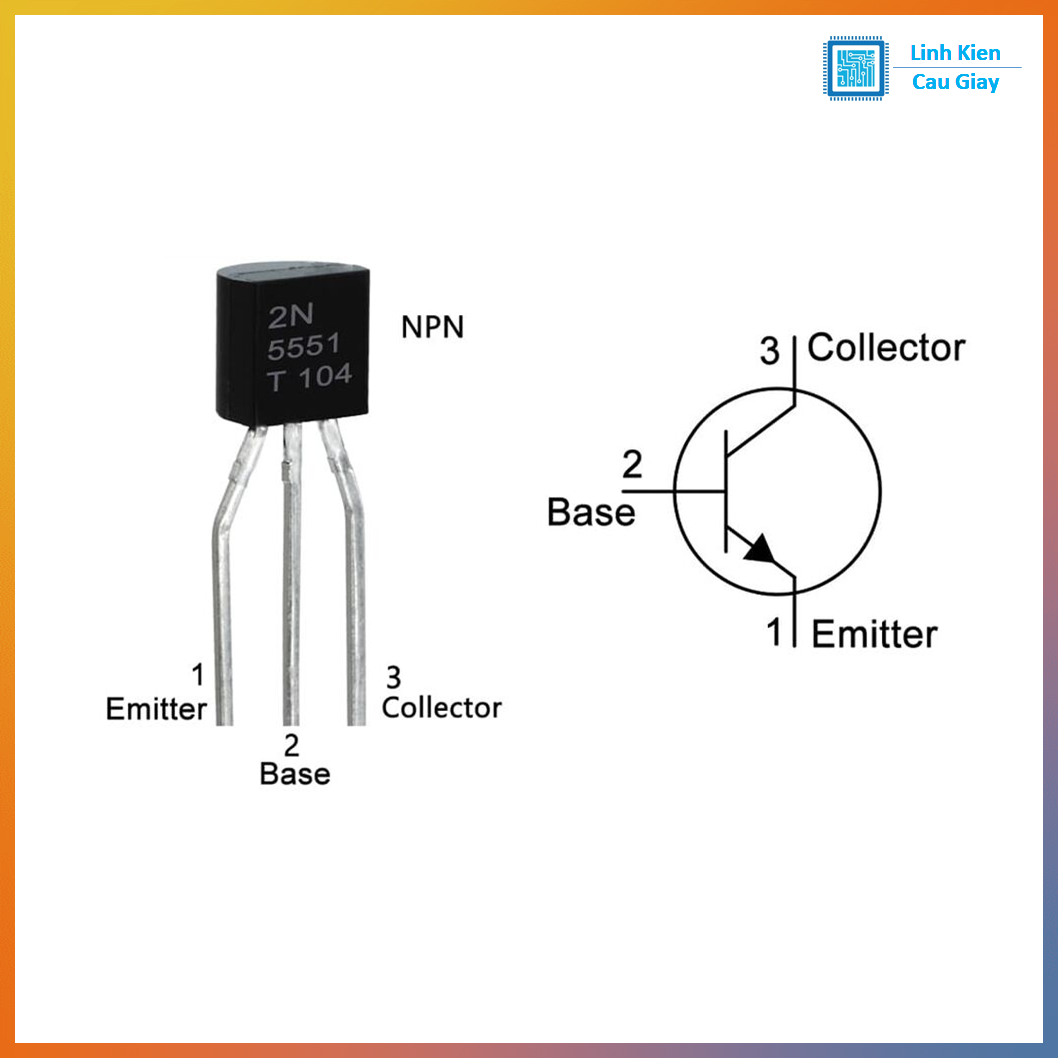

Sơ đồ chân

Lưu ý: Pinout có thể khác nhau theo hãng/lô. Khi lắp thực tế nên đối chiếu datasheet hoặc kiểm tra bằng đồng hồ.

Pinout thường gặp của 2N5551 TO-92 (nhìn mặt phẳng có chữ hướng về bạn):
Chân 1: E (Emitter)
Chân 2: B (Base)
Chân 3: C (Collector)

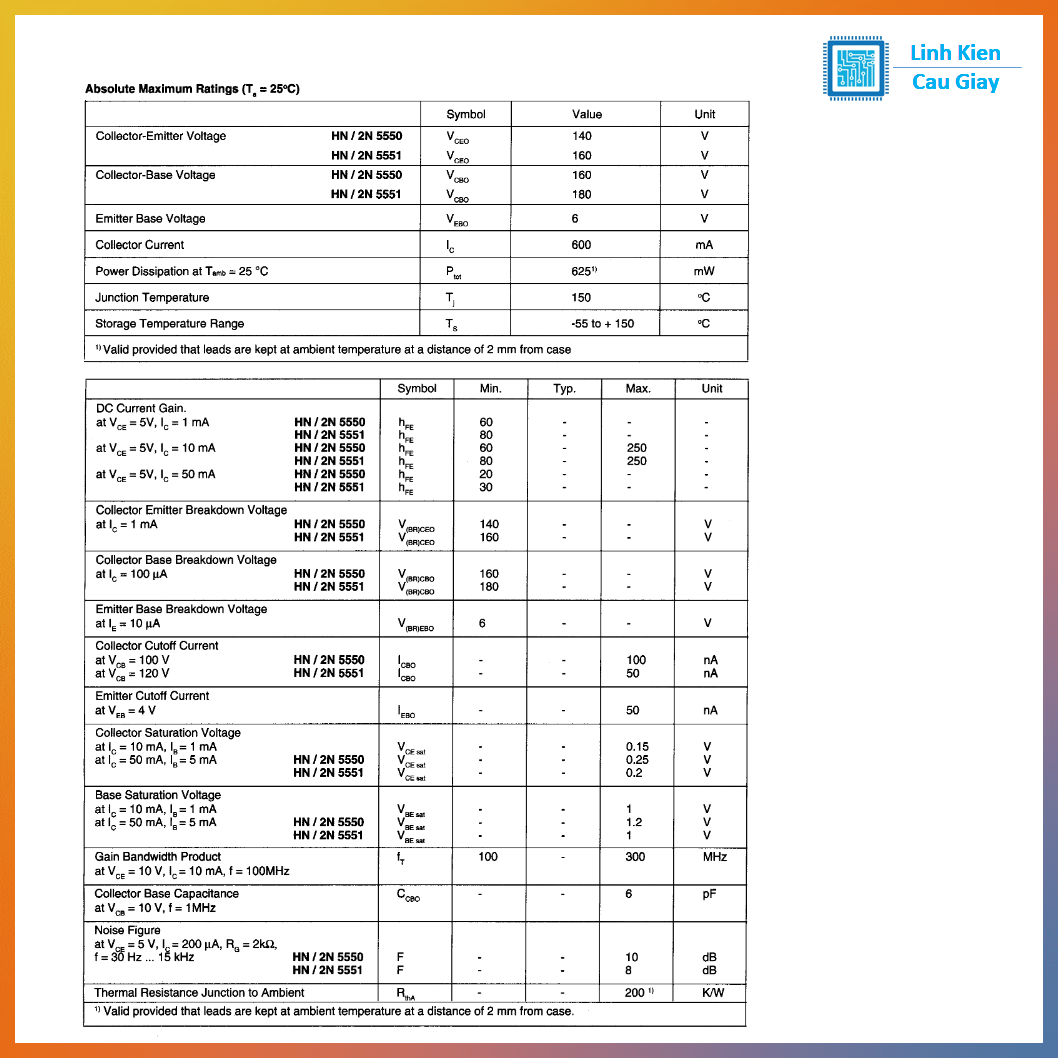

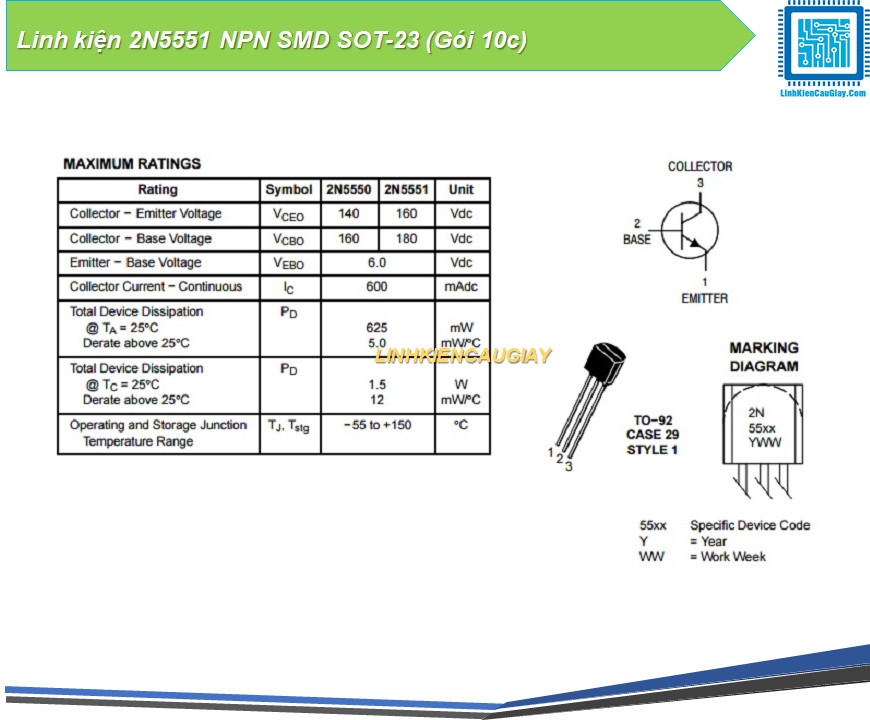

Thông số kĩ thuật

Loại transistor: NPN, tín hiệu nhỏ
Dạng chân: DIP TO-92
Điện áp Vceo: khoảng 160V (điểm mạnh của 2N5551)
Dòng Ic liên tục: khoảng 600mA (tùy hãng/điều kiện)
Công suất Pd: khoảng 500–625mW (tùy tản nhiệt)
hFE: thay đổi theo dòng làm việc (phổ biến ~80–200, tùy lô)
Ứng dụng tốt khi cần chịu áp cao, dòng vừa/nhỏ

Hướng dẫn sử dụng

Dùng làm công tắc (low-side) cho tải nhỏ ở điện áp cao:
Emitter → GND
Collector → tải → V+
Base nhận tín hiệu qua điện trở 1k–10k (tùy dòng tải)
Với tải cảm (relay/cuộn dây): gắn diode chống ngược song song cuộn

Dùng khuếch đại:
Thiết lập phân cực base đúng (cầu chia), chọn Rc/Re phù hợp để transistor làm việc tuyến tính

Mẹo chọn linh kiện:
Nếu cần chịu áp cao → ưu tiên 2N5551
Nếu cần dòng lớn/đóng cắt mạnh → cân nhắc MOSFET hoặc transistor công suất

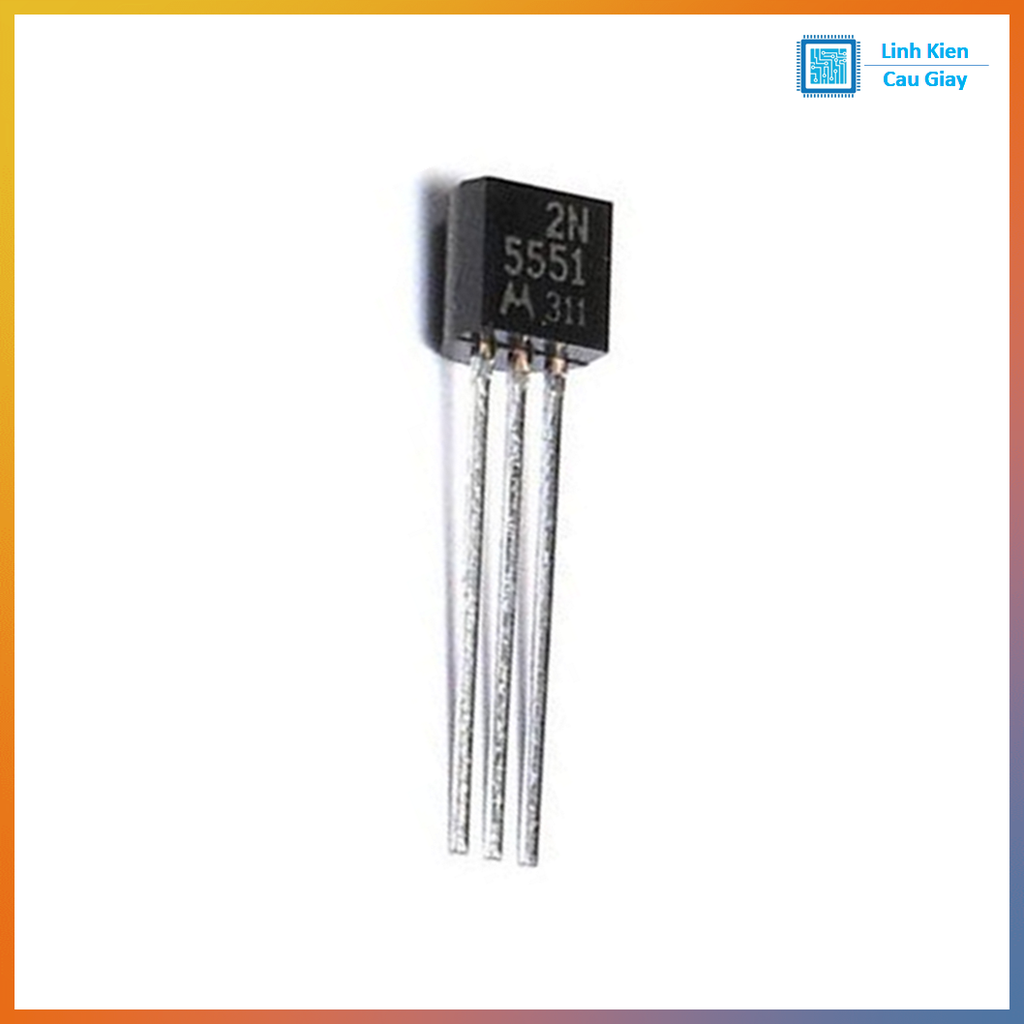

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
