Module Arduino Ethernet Shield W5100 Hỗ Trợ Thẻ MicroSD

Mô tả sản phẩm

Module Arduino Ethernet Shield W5100 là giải pháp lý tưởng để kết nối các dự án Arduino với mạng Internet hoặc mạng nội bộ. Sử dụng chip Wiznet W5100, module cung cấp stack TCP/IP cứng, hỗ trợ TCP, UDP, IPv4, và tối đa 4 kết nối socket đồng thời. Tích hợp khe cắm thẻ microSD để lưu trữ dữ liệu, module dễ dàng kết nối qua giao thức SPI, tương thích với Arduino Uno, Mega, và các vi điều khiển khác. Với thiết kế nhỏ gọn, tích hợp jack RJ45 và LED trạng thái, đây là lựa chọn hoàn hảo cho các dự án IoT, web server, hoặc giám sát từ xa.

Đặc điểm nổi bật:

• Chip W5100 hỗ trợ stack TCP/IP cứng, ổn định và hiệu suất cao.

• Tích hợp khe cắm thẻ microSD để lưu trữ file phục vụ mạng.

• Hỗ trợ kết nối RJ45, Power over Ethernet (PoE, tùy chọn).

• Tương thích Arduino Uno, Mega, Duemilanove; giao tiếp SPI.

• LED báo trạng thái: PWR, LINK, FULLD, 100M, RX, TX.

Ứng dụng

• Dự án IoT: Kết nối Arduino với Internet để điều khiển thiết bị từ xa hoặc gửi dữ liệu lên cloud.

• Web server: Tạo máy chủ web để hiển thị dữ liệu cảm biến hoặc điều khiển thiết bị qua trình duyệt.

• Hệ thống giám sát: Gửi dữ liệu từ cảm biến (nhiệt độ, độ ẩm, ánh sáng) qua mạng.

• Học tập và thực hành: Dùng trong các bài học về vi điều khiển và kết nối mạng.

• Nhà thông minh: Điều khiển đèn, quạt, hoặc thiết bị qua mạng nội bộ/Internet.

Sơ đồ chân

Module Arduino Ethernet Shield W5100 có các chân kết nối chính:

• ICSP Header (SPI):

  • MOSI: D11 (Uno), D51 (Mega).

  • MISO: D12 (Uno), D50 (Mega).

  • SCK: D13 (Uno), D52 (Mega).

  • CS (Chip Select): D10 (Ethernet), D4 (MicroSD).

• VCC: Nguồn 5V (từ Arduino).

• GND: Đất.

• RJ45: Cổng Ethernet (kết nối cáp mạng).

• MicroSD Slot: Lưu trữ dữ liệu qua giao thức SPI.

• Reset Button: Đặt lại cả W5100 và Arduino.

• INT Jumper (không hỗ trợ thư viện): Kết nối chân INT của W5100 với D2 để nhận ngắt (tùy chọn).

Lưu ý: Module giao tiếp qua SPI, sử dụng D10 (Ethernet) và D4 (MicroSD) để chọn thiết bị. Kiểm tra datasheet hoặc hướng dẫn tại www.arduino.cc trước khi kết nối.

Thông số kĩ thuật

• Chip chính: Wiznet W5100.

• Điện áp hoạt động: 5V (từ Arduino) hoặc 3.3V (I/O tương thích 5V).

• Tốc độ mạng: 10/100Mb (IEEE 802.3 10BASE-T, 802.3u 100BASE-TX).

• Giao thức hỗ trợ: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE.

• Số lượng socket: Tối đa 4 kết nối đồng thời.

• Bộ nhớ đệm: 16KB (TX/RX).

• Giao tiếp: SPI (ICSP header).

• Tương thích: Arduino Uno, Mega, Duemilanove (168/328), Nano (qua ICSP).

• Cổng: RJ45 Ethernet, khe microSD.

• LED trạng thái: PWR, LINK, FULLD (Full Duplex), 100M, RX, TX.

• Kích thước: ~70 x 54 x 24mm.

• Trọng lượng: ~30g.

• Tùy chọn PoE: Hỗ trợ module PoE riêng (không tích hợp sẵn).

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Arduino Uno/Mega, cáp RJ45, thẻ microSD (FAT16/FAT32, nếu cần).

   • Nguồn điện 5V (qua Arduino hoặc USB).

   • Môi trường Arduino IDE với thư viện Ethernet (phiên bản 2.0.0 trở lên).

   • Đồng hồ vạn năng (nếu cần kiểm tra nguồn).

2. Kết nối:

   • Cắm Ethernet Shield W5100 lên Arduino Uno/Mega qua các chân header (đảm bảo căn chỉnh đúng).

   • Kết nối cáp RJ45 từ module đến router/mạng nội bộ.

   • Nếu dùng thẻ microSD, chèn thẻ vào khe, đảm bảo định dạng FAT16/FAT32.

3. Lập trình và kiểm tra:

   • Tải thư viện Ethernet.h (hoặc Ethernet2.h cho W5100/W5200/W5500) từ Arduino IDE.

   • Cấu hình địa chỉ MAC và IP trong code (ví dụ: IP tĩnh hoặc DHCP).

   • Thêm delay(250-750ms) trong setup() để module khởi động ổn định.

   • Kiểm tra LED trạng thái (PWR, LINK) để xác nhận kết nối mạng.

Thư viện :

#include <SPI.h>
#include <Ethernet.h>

Lưu ý:

• Không cấp nguồn vượt quá 5V hoặc đảo cực để tránh hỏng module.

• Nếu dùng với Arduino Mega, đảm bảo chân SPI (50, 51, 52) được kết nối đúng.

• Khi dùng microSD, quản lý chân CS (D10 cho Ethernet, D4 cho SD) để tránh xung đột SPI.

• Nếu gặp vấn đề khởi động, thử tăng delay trong setup() hoặc kiểm tra kết nối mạng.

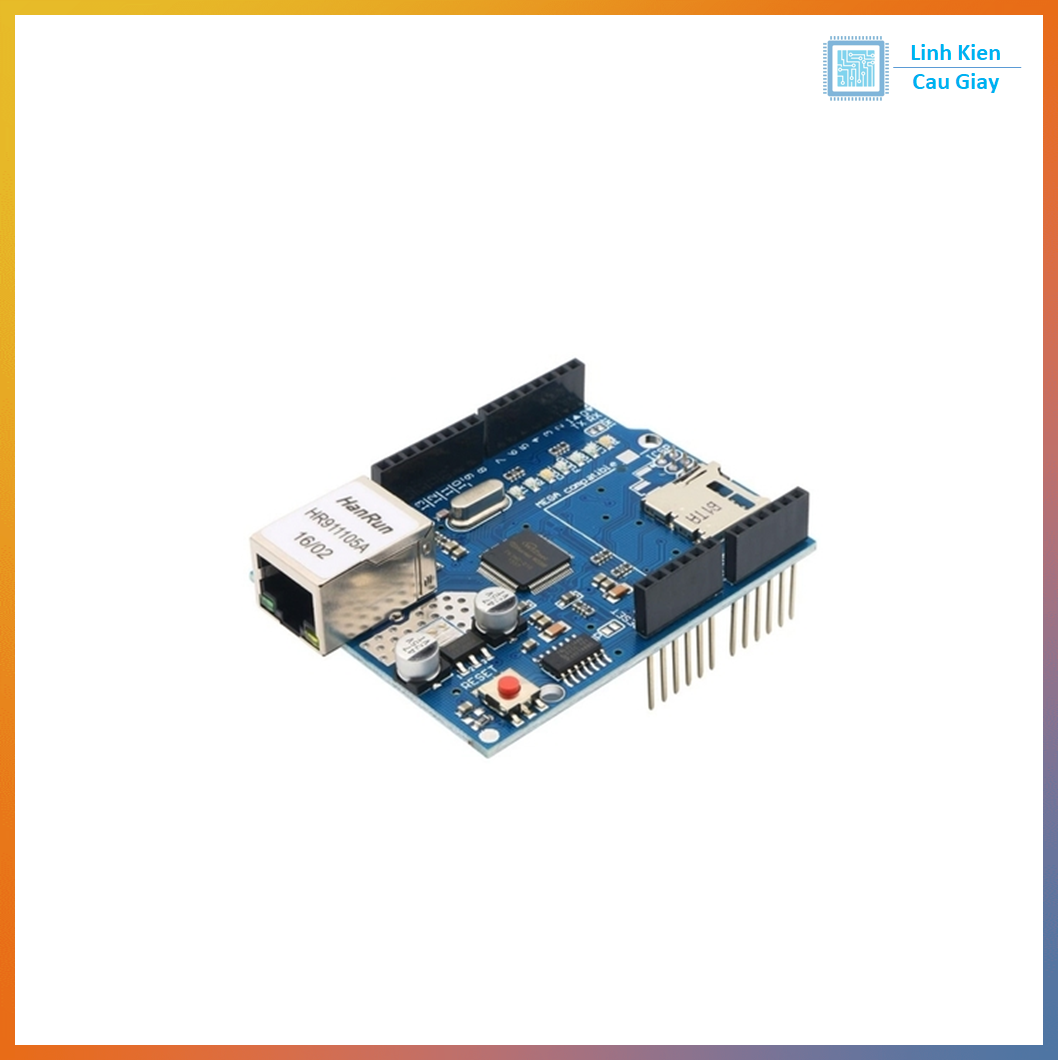

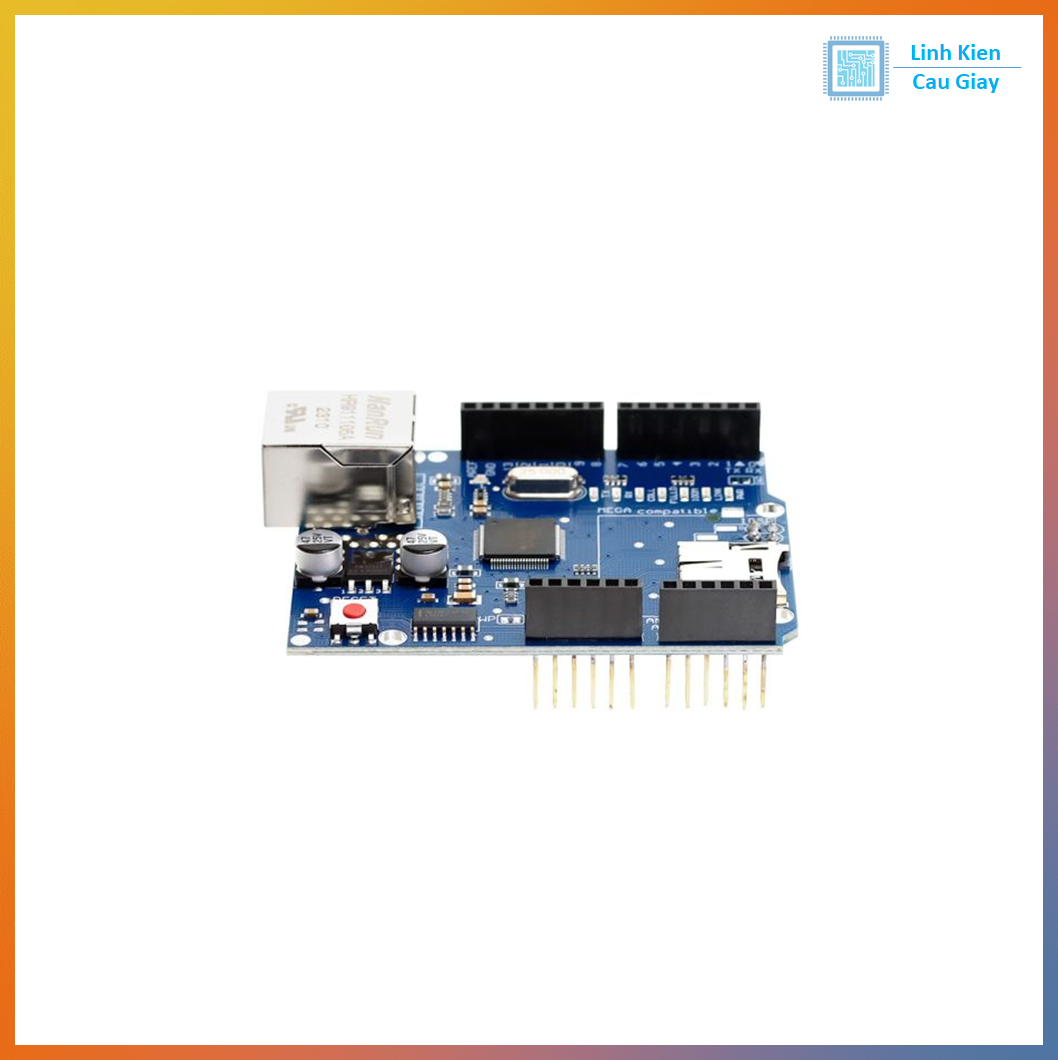

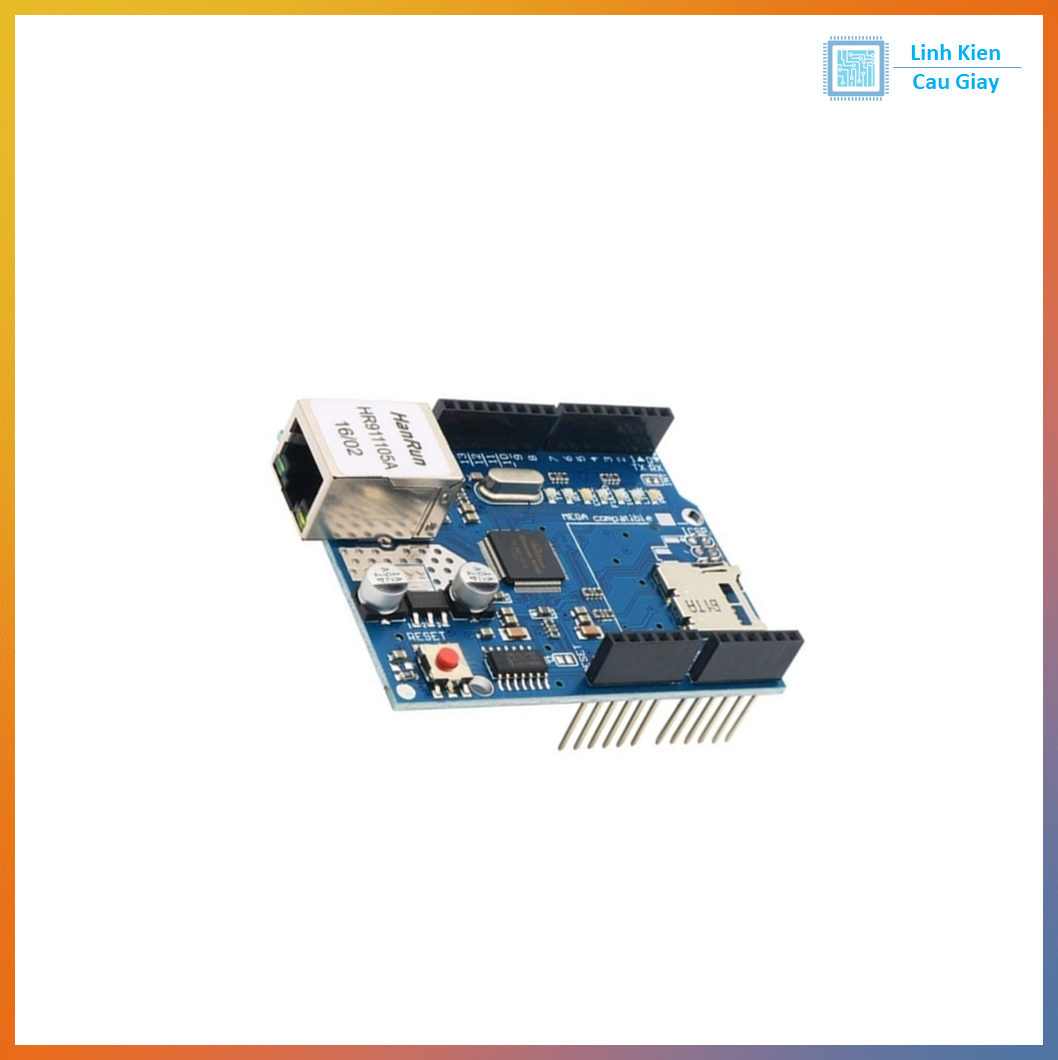

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
