Mô tả sản phẩm

Bảo Vệ và Sạc Pin Nối Tiếp 4 Cell 18650 20A 14.8V-16.8V là mạch bảo vệ và sạc tích hợp, lý tưởng cho các bộ pin lithium 18650 nối tiếp 4 cell. Sử dụng IC bảo vệ chuyên dụng, module cung cấp chức năng bảo vệ quá dòng, quá áp, dưới áp, và ngắn mạch, đồng thời hỗ trợ sạc cân bằng cho từng cell với điện áp 14.8V-16.8V và dòng xả tối đa 20A. Thiết kế nhỏ gọn, tương thích với máy khoan, đèn LED công suất cao, hoặc thiết bị điện tử DIY, sản phẩm đảm bảo an toàn và hiệu suất cao. Tích hợp các điểm đấu nối dễ sử dụng, phù hợp cho người mới và chuyên gia.

Đặc điểm nổi bật:

• Bảo vệ và sạc 4 cell 18650 với dòng xả 20A.

• Điện áp hoạt động 14.8V-16.8V, hỗ trợ sạc cân bằng.

• Bảo vệ quá dòng, quá áp, dưới áp, ngắn mạch.

• Kích thước nhỏ gọn: ~35 x 35 x 2.6mm.

• Giá thành hợp lý, dễ tích hợp vào dự án DIY.

Ứng dụng

• Máy khoan và dụng cụ: Cung cấp nguồn cho máy khoan, máy bắt vít dùng pin 18650.

• Đèn LED công suất cao: Sử dụng trong đèn pin, đèn chiếu sáng mạnh.

• Dự án DIY: Tích hợp vào robot, xe điện, hoặc hệ thống lưu trữ năng lượng.

• Thiết bị điện tử: Nguồn cấp cho các thiết bị yêu cầu 14.8V-16.8V.

• Học tập và thực hành: Dùng trong các bài học về pin và quản lý năng lượng.

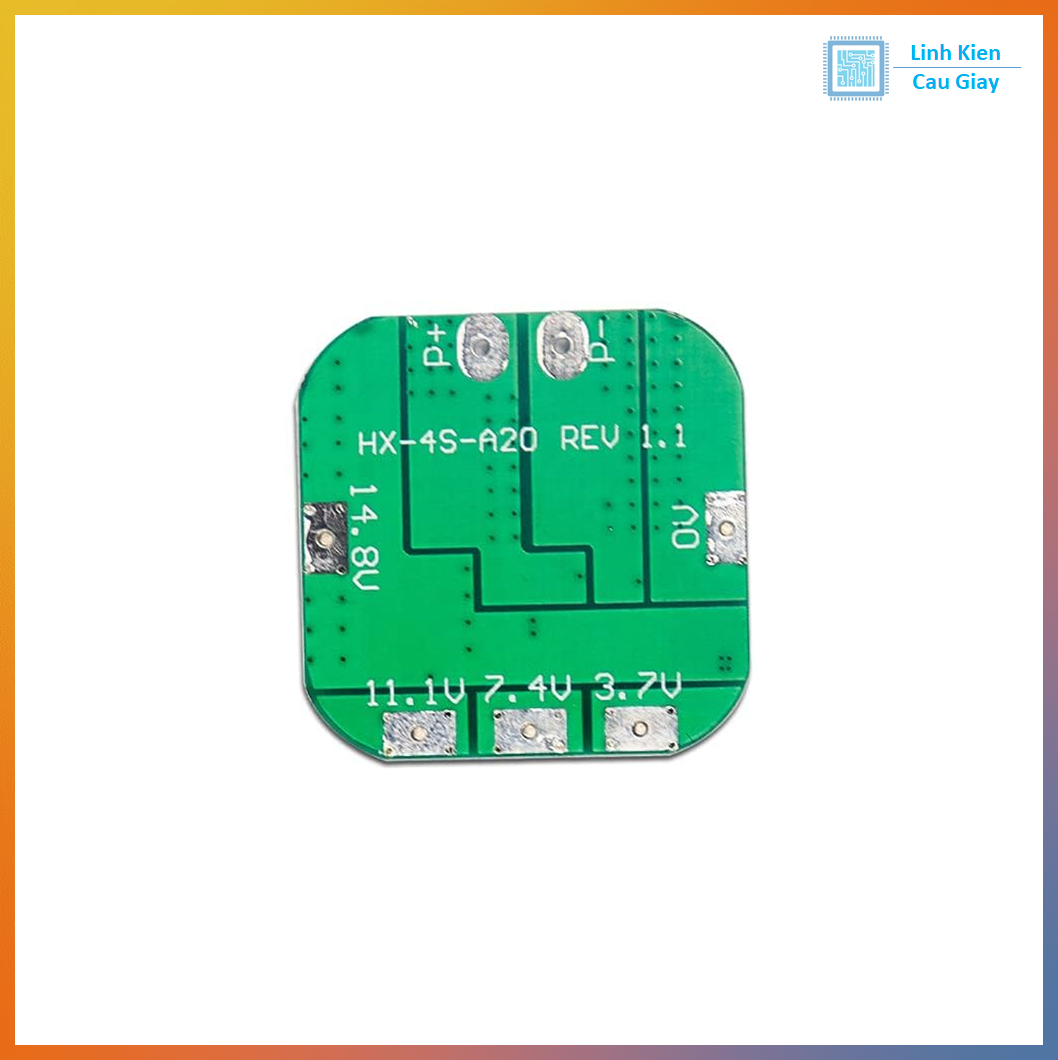

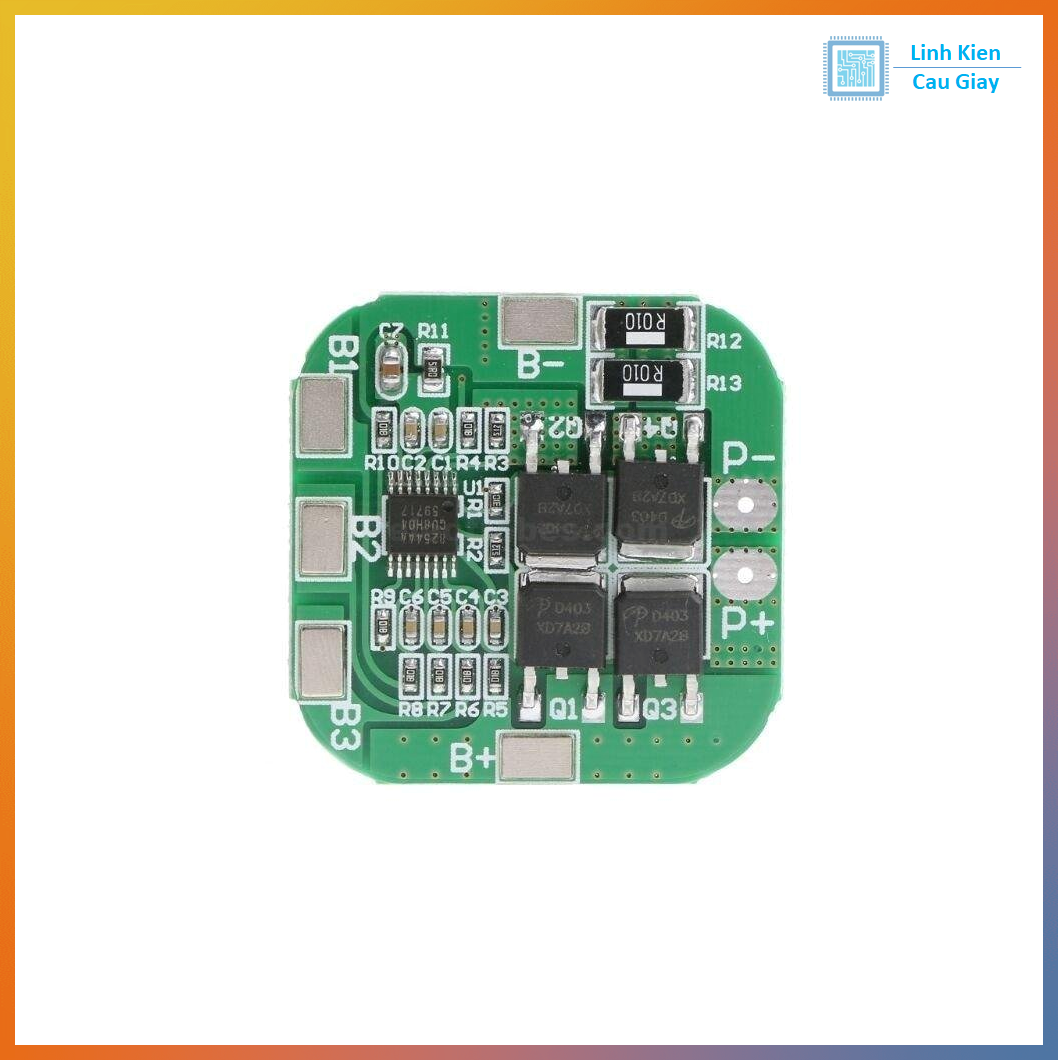

Sơ đồ chân

Module Bảo Vệ và Sạc Pin Nối Tiếp 4 Cell 18650 20A có các chân kết nối chính:

• B- (Pin 0): Đầu vào âm (kết nối với cực âm pin đầu tiên).

• B1 (Pin 1): Điểm nối giữa cell 1 và cell 2 (3.7V).

• B2 (Pin 2): Điểm nối giữa cell 2 và cell 3 (7.4V).

• B3 (Pin 3): Điểm nối giữa cell 3 và cell 4 (11.1V).

• B+ (Pin 4): Đầu ra dương (16.8V khi sạc đầy).

• P+ / P-: Đầu ra tải (P+ nối với thiết bị, P- nối với đất).

Lưu ý:

• Đấu nối đúng thứ tự B-, B1, B2, B3, B+ theo cấu trúc 4 cell nối tiếp.

• Kiểm tra nhãn module hoặc tài liệu từ nhà cung cấp (như lkcg.vn) để xác định chính xác vị trí chân.

Thông số kĩ thuật

• Số cell: 4 cell 18650 nối tiếp.

• Điện áp hoạt động: 14.8V-16.8V (3.7V-4.2V mỗi cell).

• Dòng xả tối đa: 20A (liên tục, tối đa 10A khuyến nghị).

• Dòng sạc: 0-20A (tùy nguồn sạc, khuyến nghị <5A).

• Bảo vệ:

  • Quá dòng: 20A.

  • Quá áp: 4.25-4.35V/cell.

  • Dưới áp: 2.3-3.0V/cell.

  • Ngắn mạch: Có (tự phục hồi sau sạc).

• Kích thước: 35 x 35 x 2.6mm.

• Trọng lượng: ~5-10g.

• Nhiệt độ hoạt động: -40°C đến +80°C.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 12-20V DC (cho sạc) hoặc thiết bị tải.

   • 4 cell pin 18650 (dung lượng và chất lượng tương đương).

   • Nguồn sạc cân bằng (như iMAX B6, tùy chọn).

   • Dây nối hoặc dụng cụ hàn.

2. Kết nối:

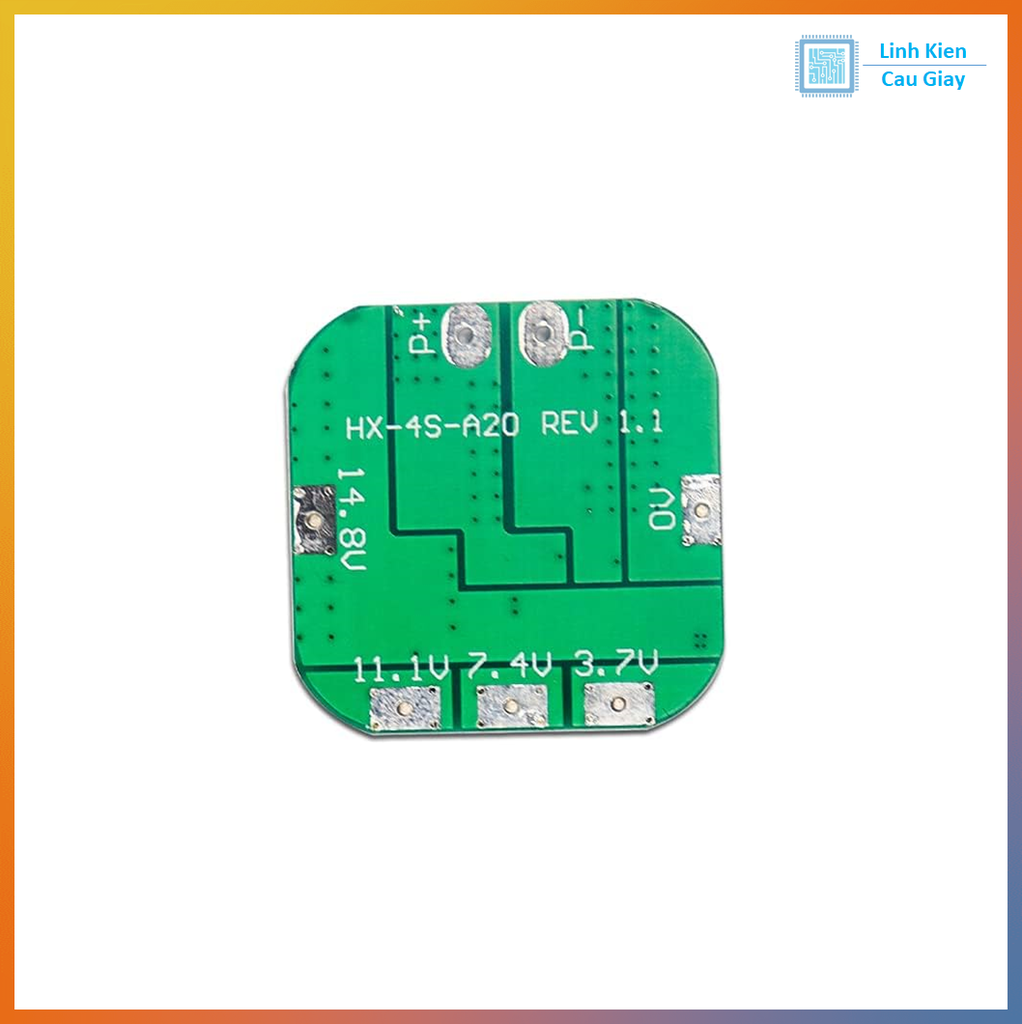

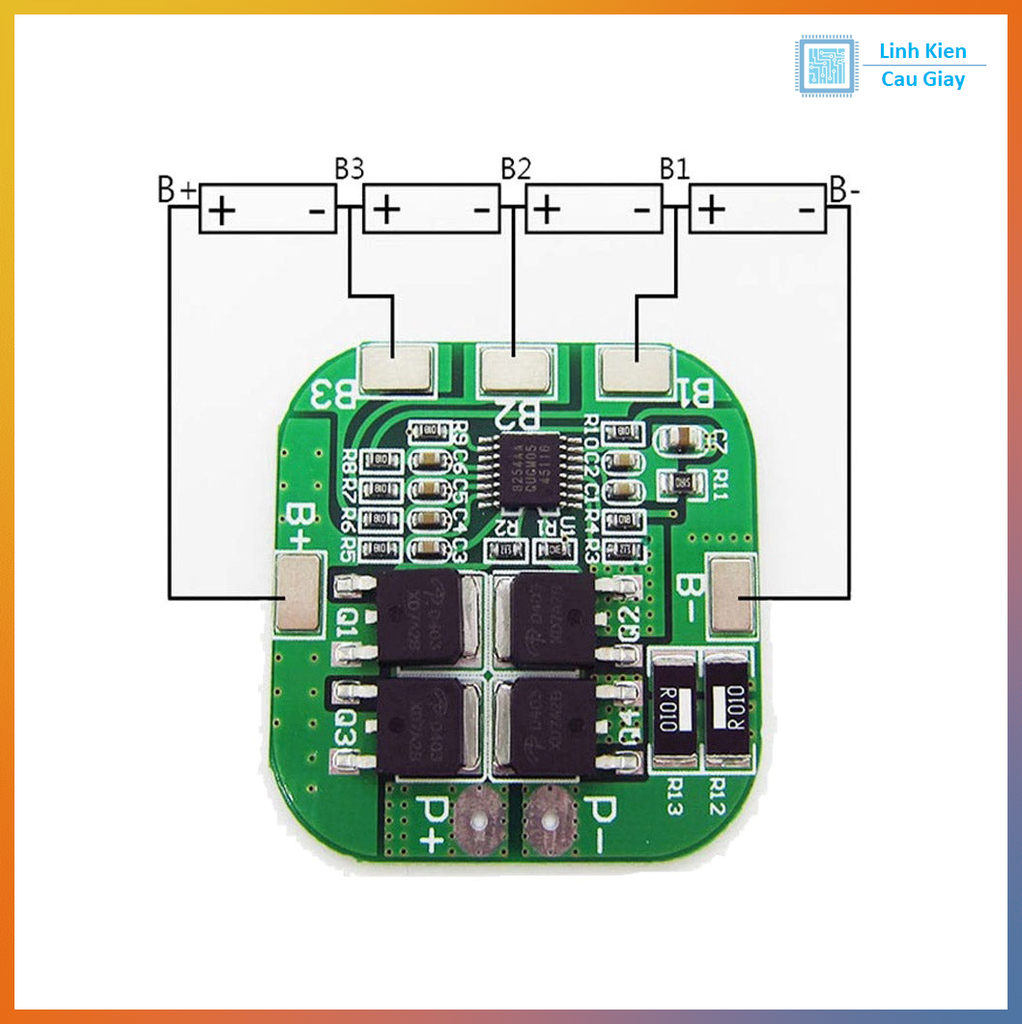

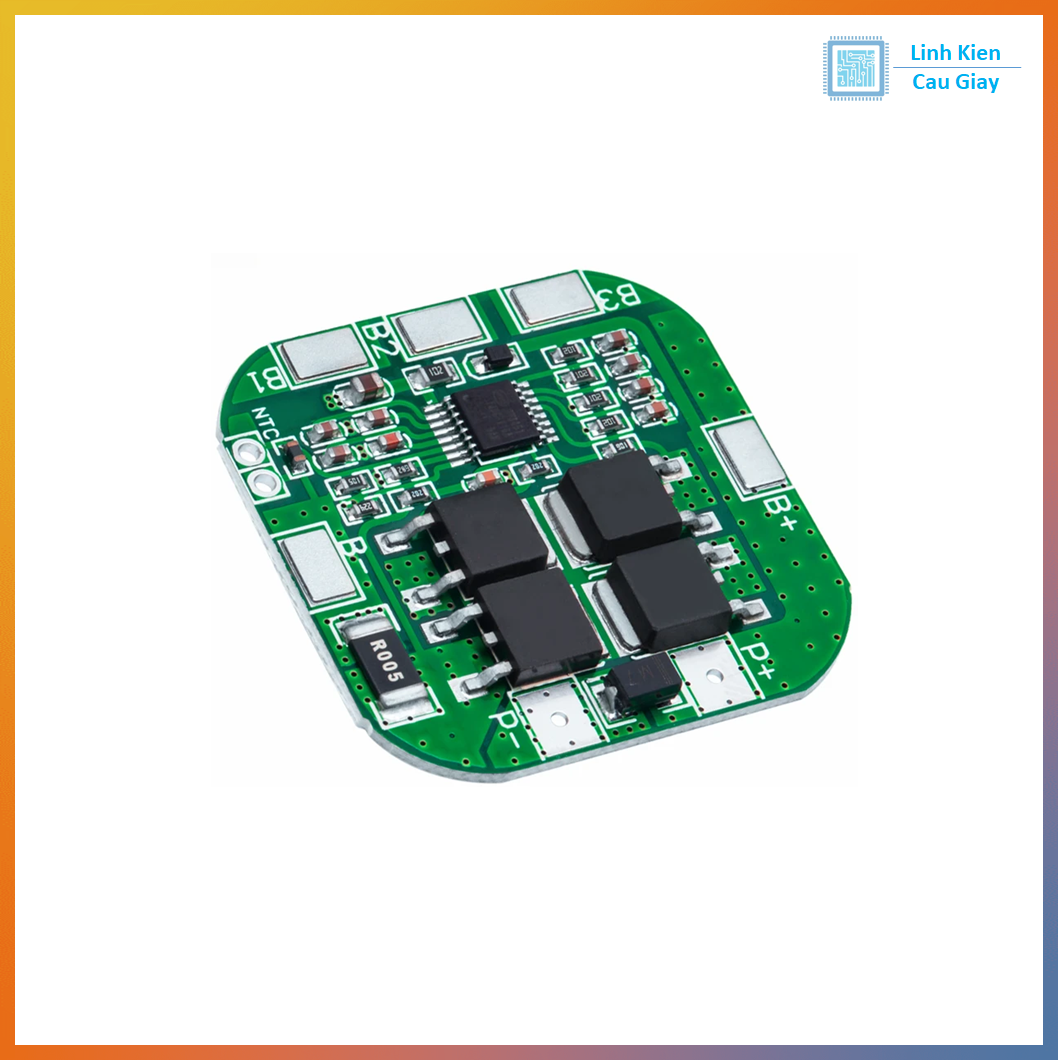

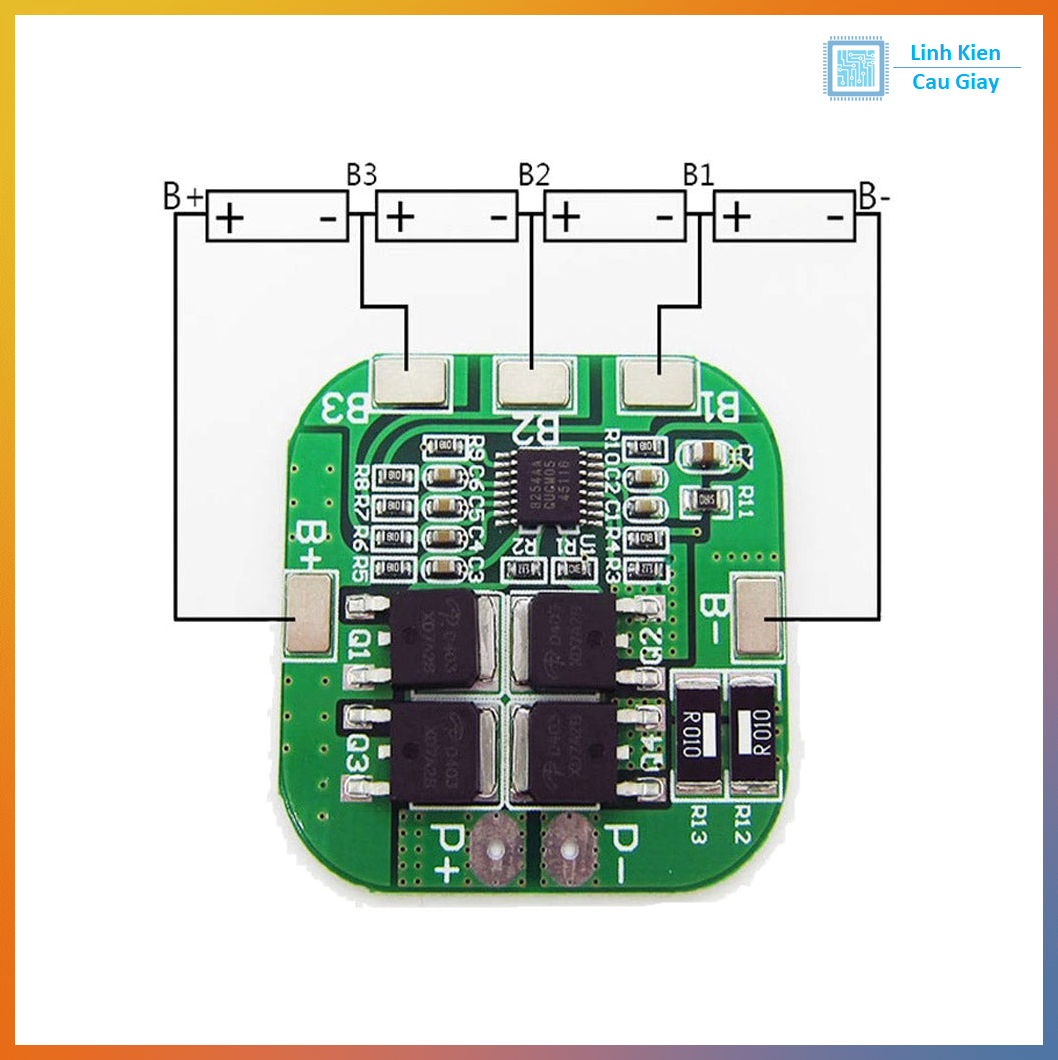

   • Kết nối các cell 18650 theo thứ tự:

     • B- → Cực âm cell 1.

     • B1 → Nối giữa cell 1 và cell 2.

     • B2 → Nối giữa cell 2 và cell 3.

     • B3 → Nối giữa cell 3 và cell 4.

     • B+ → Cực dương cell 4.

   • Kết nối P+ và P- với tải (như máy khoan) hoặc nguồn sạc.

   • Đảm bảo các mối nối chắc chắn, kiểm tra điện áp (14.8V-16.8V khi sạc đầy).

3. Kiểm tra và sử dụng:

   • Sạc pin bằng nguồn cân bằng, đảm bảo mỗi cell không vượt 4.2V.

   • Kiểm tra dòng xả khi kết nối tải, không vượt 20A (khuyến nghị <10A).

   • Quan sát hoạt động của mạch bảo vệ (ngắt khi quá dòng hoặc ngắn mạch).

   • Đặt module ở nơi thoáng khí, tránh nhiệt độ quá cao (>80°C).

Lưu ý:

• Không đảo cực hoặc đấu sai thứ tự cell để tránh hỏng mạch.

• Sử dụng nguồn sạc cân bằng để tránh mất cân bằng điện áp giữa các cell.

• Nếu dòng tải vượt 10A lâu dài, thêm tản nhiệt để bảo vệ mạch.

• Kiểm tra chất lượng pin trước khi lắp để đảm bảo an toàn.
