Mạch Sạc và Bảo Vệ Pin 7A Nối Tiếp 2 Cell 18650 7.4V-8.4V

Mô tả sản phẩm

Mạch Sạc và Bảo Vệ Pin 7A Nối Tiếp 2 Cell 18650 7.4V-8.4V là module tích hợp bảo vệ và sạc cho pin lithium 18650 nối tiếp 2 cell. Sử dụng IC bảo vệ chính xác nhập khẩu, module cung cấp các chức năng bảo vệ quá dòng, quá áp, dưới áp, và ngắn mạch, hỗ trợ dòng xả tối đa 7A và điện áp 7.4V-8.4V. Thiết kế nhỏ gọn, phù hợp cho máy khoan, đèn LED công suất cao, hoặc thiết bị DIY, đảm bảo an toàn tuyệt đối cho pin. Với các điểm nối B+, B-, P+, P-, và MB được ghi rõ ràng, sản phẩm dễ sử dụng, lý tưởng cho người mới và chuyên gia trong các dự án năng lượng.

Đặc điểm nổi bật:

  • Bảo vệ và sạc 2 cell 18650 với dòng xả 7A.

  • Điện áp hoạt động 7.4V-8.4V (3.7V-4.2V mỗi cell).

  • Bảo vệ ngắn mạch, quá dòng, quá áp, dưới áp.

  • Kích thước nhỏ gọn: 35 x 20mm (ước lượng từ tài liệu).

  • Giá thành hợp lý, dễ tích hợp vào dự án DIY.

Ứng dụng

  • Máy khoan và dụng cụ: Cung cấp nguồn cho máy khoan, máy bắt vít dùng pin 18650.

  • Đèn LED công suất cao: Sử dụng trong đèn pin, đèn chiếu sáng mạnh.

  • Dự án DIY: Tích hợp vào robot, xe điện, hoặc hệ thống lưu trữ năng lượng.

  • Thiết bị điện tử: Nguồn cấp cho các thiết bị yêu cầu 7.4V-8.4V.

  • Học tập và thực hành: Dùng trong các bài học về pin và quản lý năng lượng.

Sơ đồ chân

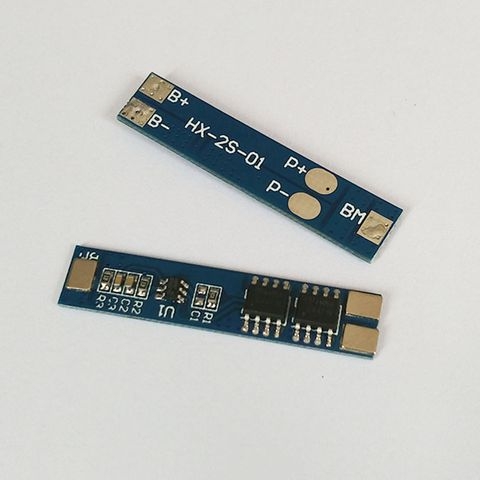

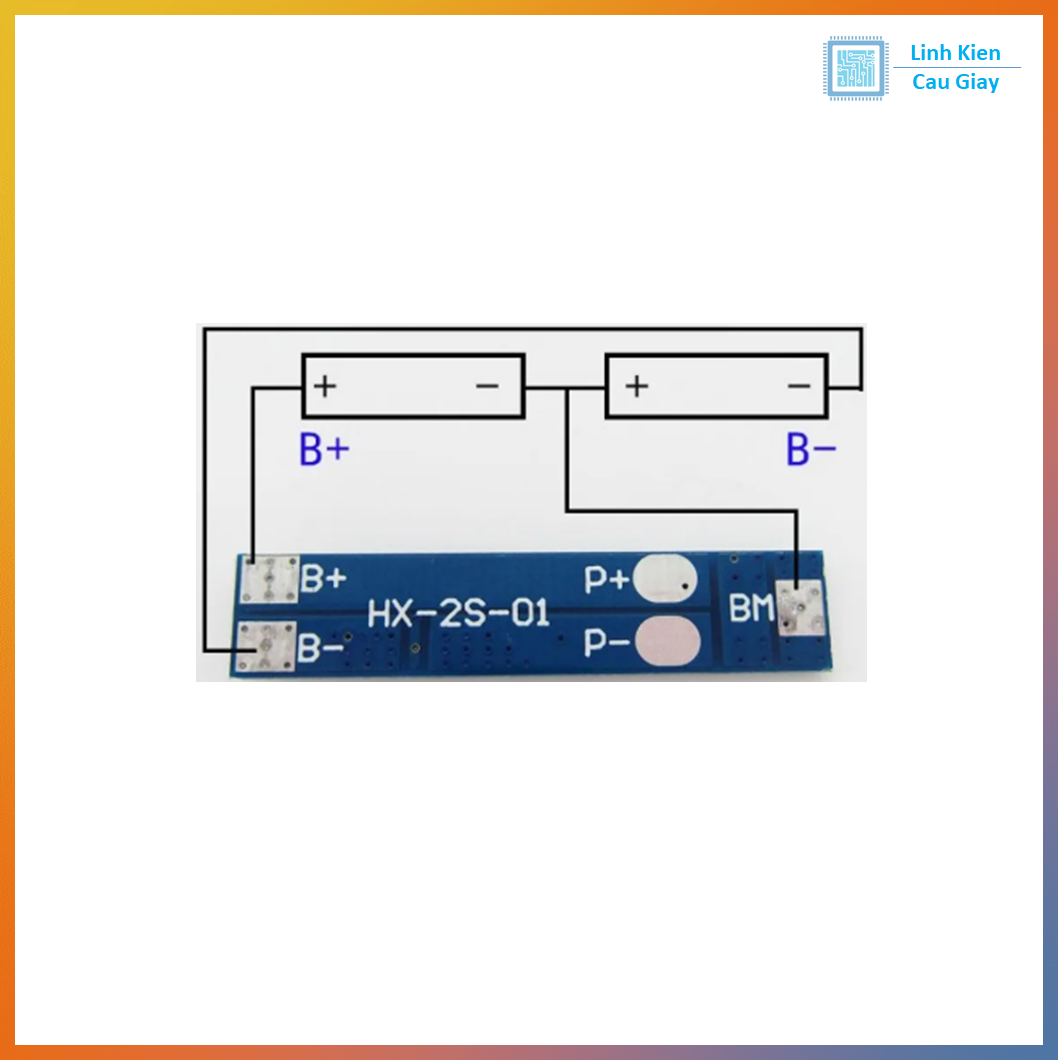

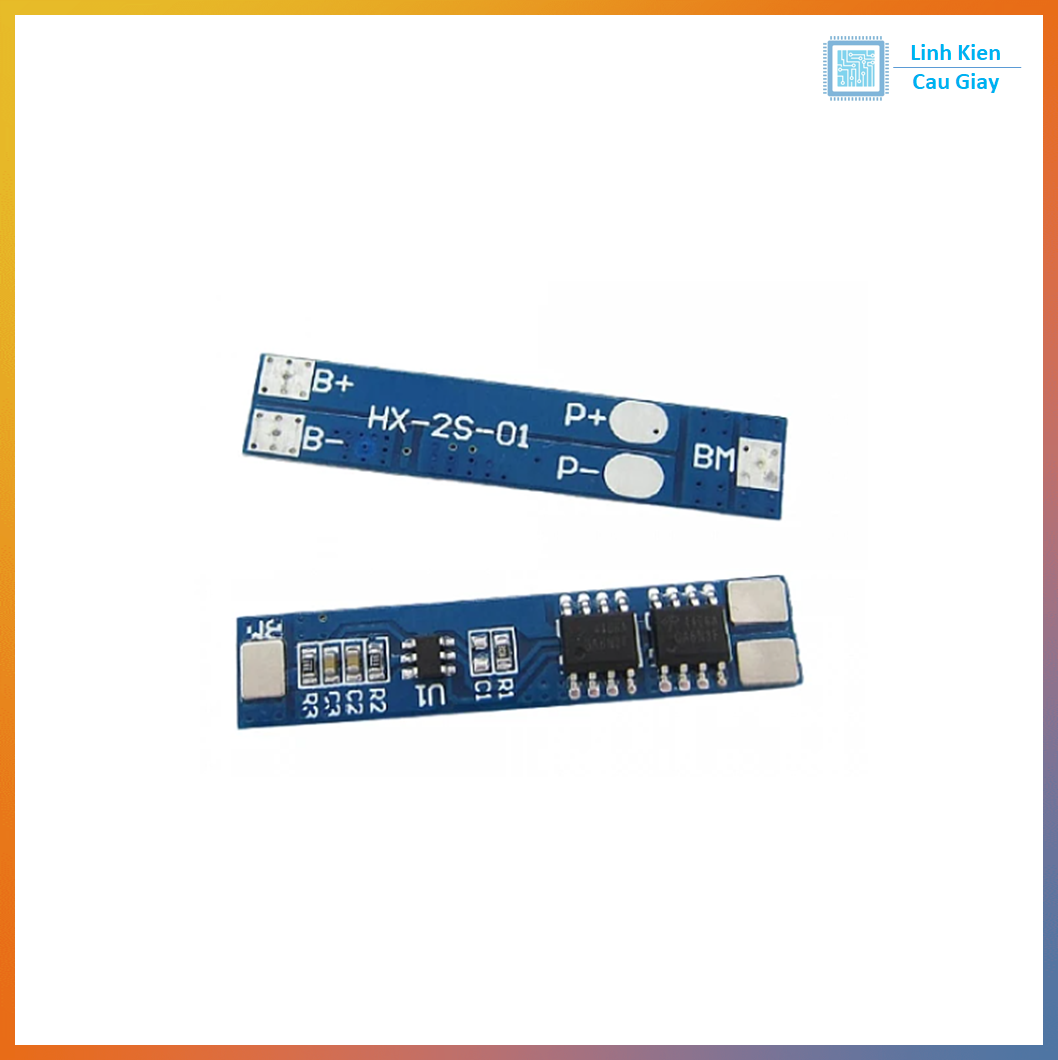

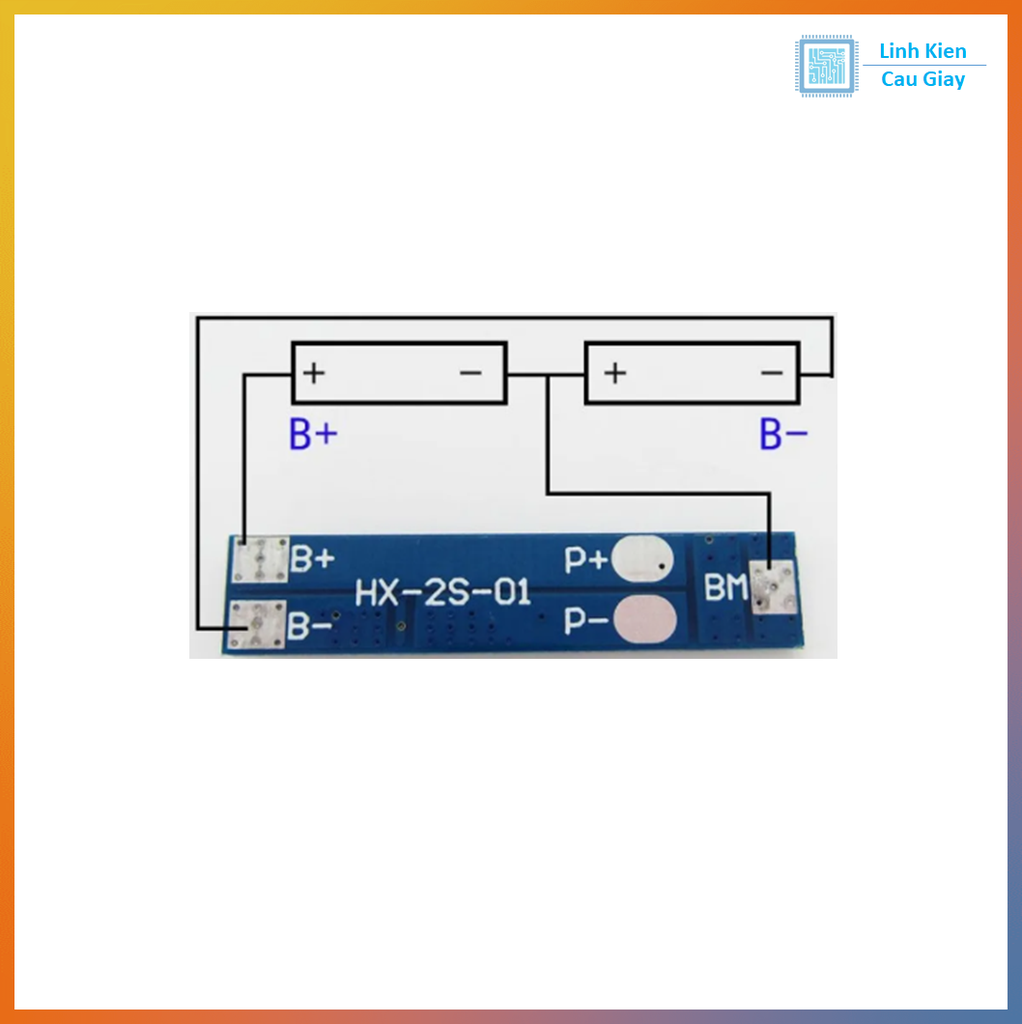

Module Mạch Sạc và Bảo Vệ Pin 7A Nối Tiếp 2 Cell 18650 có các chân kết nối chính (dựa trên tài liệu FlyRobo):

  • MB: Điểm nối chung giữa các pin (Common connection point between the batteries).

  • B+: Cực dương pin (Battery V+ Positive).

  • B-: Cực âm pin (Battery V- Negative).

  • P+: Đầu ra dương cho sạc/tải (Charging V+).

  • P-: Đầu ra âm cho sạc/tải (Charging V-).

Lưu ý:

  • Đấu nối đúng thứ tự B-, B+ theo cấu trúc 2 cell nối tiếp.

Thông số kĩ thuật

  • Số cell: 2 cell 18650 nối tiếp.

  • Điện áp hoạt động: 7.4V-8.4V (3.7V-4.2V mỗi cell).

  • Dòng xả tối đa: 7A (liên tục, khuyến nghị <6A).

  • Dòng sạc: 0-7A (tùy nguồn sạc, khuyến nghị <3A).

  • Bảo vệ:

    • Quá dòng: 7A.

    • Quá áp: 4.25-4.35V/cell.

    • Dưới áp: 2.3-3.0V/cell.

    • Ngắn mạch: Có (tự phục hồi sau sạc).

  • Điện trở nội: <45mΩ.

  • Nhiệt độ hoạt động: -40°C đến 50°C.

  • Kích thước: 35 x 20 x 2.6mm (dựa trên tài liệu FlyRobo).

  • Trọng lượng: ~5g.



Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 8-10V DC (cho sạc) hoặc thiết bị tải.

    • 2 cell pin 18650 (dung lượng và chất lượng tương đương).

    • Nguồn sạc (như iMAX B6, tùy chọn).

    • Dây nối hoặc dụng cụ hàn.

  2. Kết nối:

    • Kết nối các cell 18650 theo thứ tự:

      • B- → Cực âm cell 1.

      • B+ → Cực dương cell 2 (B+ nối với điểm giữa cell 1 và cell 2).

    • Kết nối P+ và P- với tải (như đèn LED) hoặc nguồn sạc.

    • Đảm bảo các mối nối chắc chắn, kiểm tra điện áp (7.4V-8.4V khi sạc đầy).

  3. Kiểm tra và sử dụng:

    • Sạc pin bằng nguồn phù hợp, đảm bảo mỗi cell không vượt 4.2V.

    • Kiểm tra dòng xả khi kết nối tải, không vượt 7A (khuyến nghị <6A).

    • Quan sát hoạt động của mạch bảo vệ (ngắt khi quá dòng hoặc ngắn mạch).

    • Đặt module ở nơi thoáng khí, tránh nhiệt độ quá cao (>50°C).

Lưu ý:

  • Không đảo cực hoặc đấu sai thứ tự cell để tránh hỏng mạch.

  • Sử dụng nguồn sạc phù hợp để tránh mất cân bằng điện áp giữa các cell.

  • Nếu dòng tải vượt 6A lâu dài, thêm tản nhiệt để bảo vệ mạch.

  • Kiểm tra chất lượng pin trước khi lắp để đảm bảo an toàn.

Hình ảnh

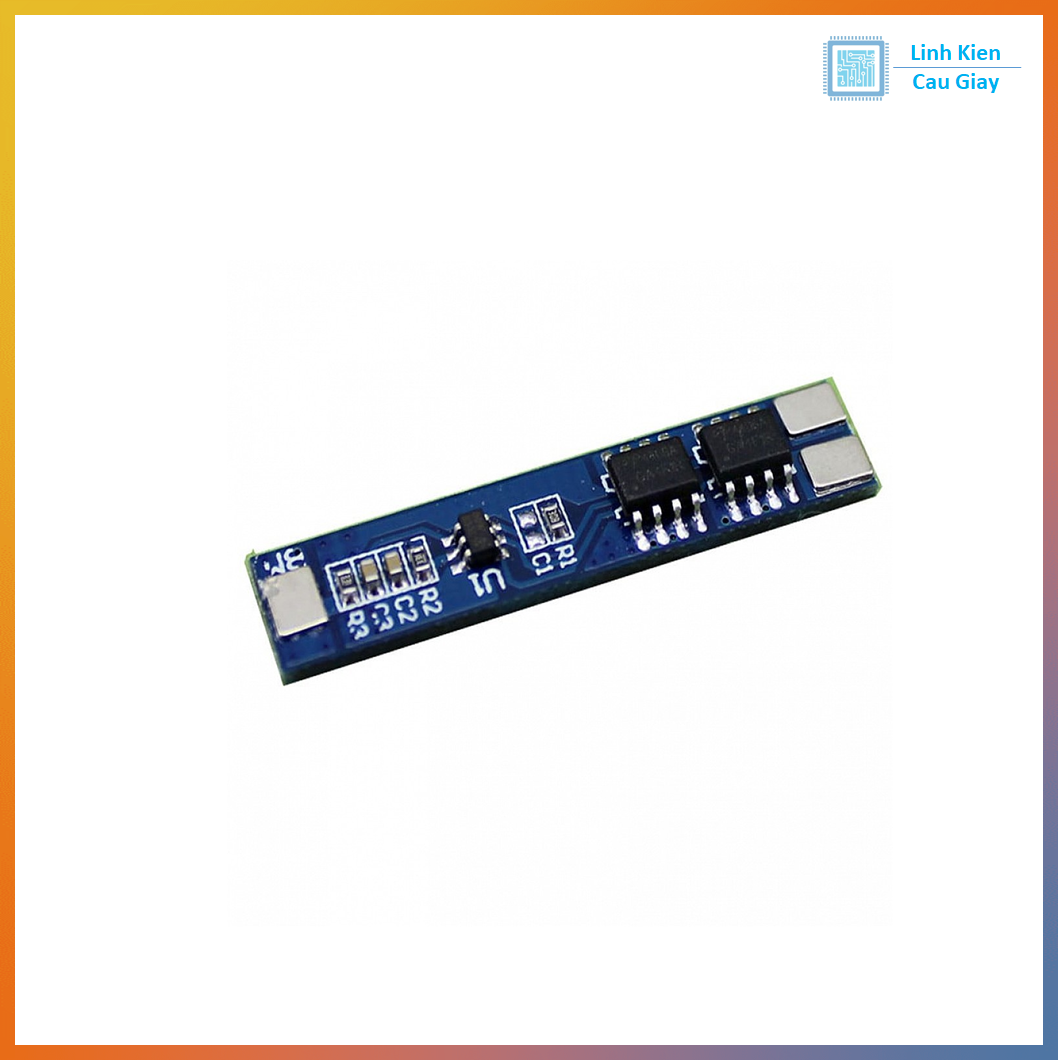

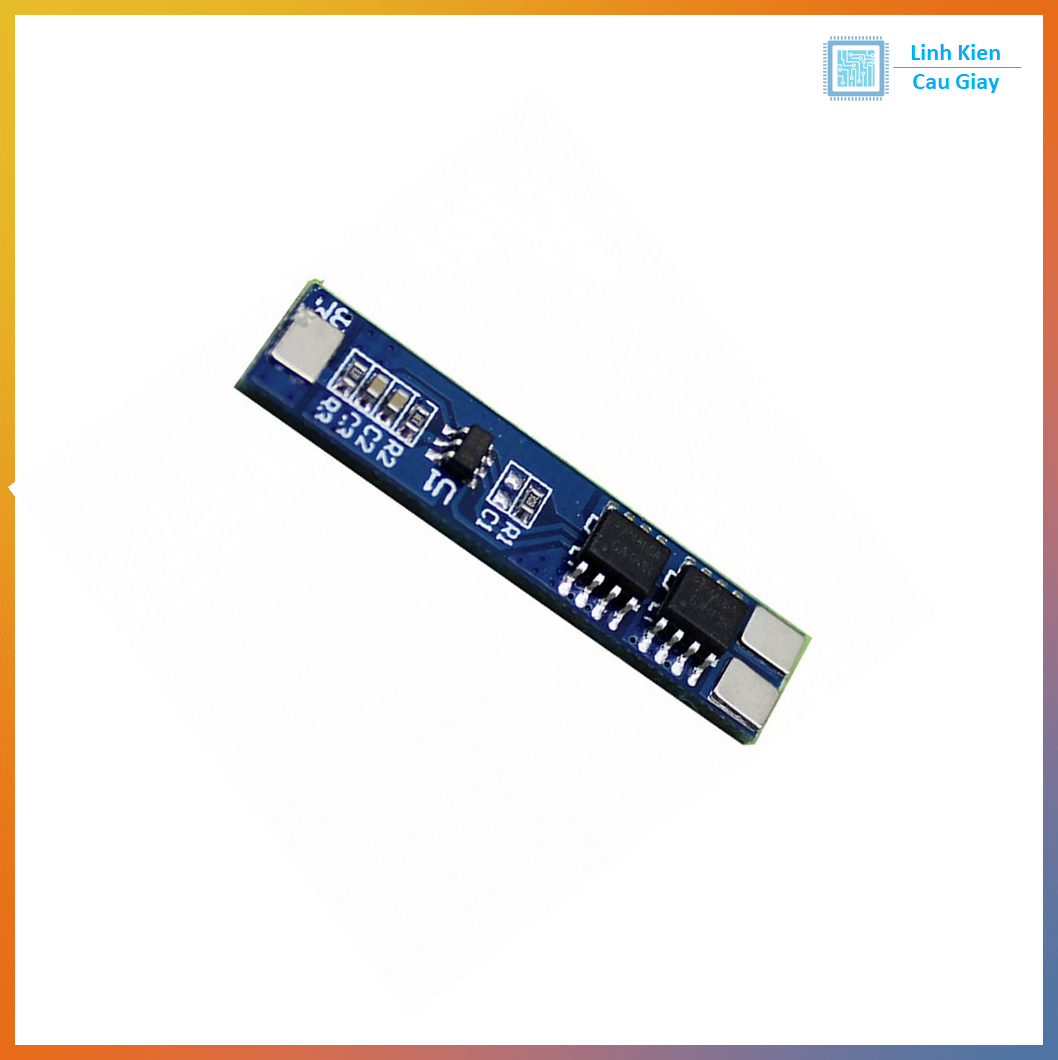

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
