Module sạc xả pin lithium Type-C 5V2A (sạc 4.2V) + Boost 5V 2A, có USB-A

Mô tả sản phẩm

Đây là module tích hợp sạc + xả (charge-discharge) cho pin lithium 1 cell (3.7V danh định), nhận nguồn vào Type-C 5V, sạc pin theo chuẩn 4.2V (hoặc 4.35V tùy phiên bản). Khi xả, module nâng áp lên 5V để cấp ra cổng USB-A hoặc chân OUT, dòng ra tối đa khoảng 2A, phù hợp làm power bank mini, nguồn 5V di động cho ESP32/Arduino, quạt mini, đèn LED 5V…

Ưu điểm nổi bật là hiệu suất boost cao, điện áp ra ổn định và dòng chờ rất thấp giúp ít hao pin khi không dùng.

Ứng dụng

DIY power bank mini dùng pin 18650/21700/Pin LiPo 1S
Nguồn 5V di động cho Arduino/ESP32, mạch cảm biến, router mini
Cấp nguồn cho đèn LED 5V, quạt USB, thiết bị sạc nhỏ
Dự án STEM, robot dùng pin 1 cell cần ra 5V ổn định

Sơ đồ chân

Type-C IN: cổng vào 5V để sạc
USB-A OUT: cổng ra 5V (dùng như power bank)
BAT+ / BAT-: nối pin lithium 1 cell
OUT+ / OUT- (nếu có pad): ra 5V/GND để đấu dây trực tiếp

Lưu ý: Hãy nối đúng cực pin BAT+ BAT- để tránh hỏng module.

Thông số kĩ thuật

Dải điện áp vào: 5 ~ 5.5V (Type-C)
Điện áp ngắt sạc: 4.2V hoặc 4.35V (sai số 0.5% – tùy phiên bản)
Dòng sạc: ~2.4A (±5%)
Điện áp boost đầu ra: 5V ~ 5.15V (có bù sụt áp đường dây)
Ripple đầu ra: ~100mV
Dòng đầu ra: 2A
Hiệu suất boost: ~92.5% (Vin 3.6V → Vout 5V 2A)
Dòng tĩnh (standby): < 30µA

Hướng dẫn sử dụng

• Nối pin
  Hàn/nối BAT+ vào cực dương pin, BAT- vào cực âm pin (pin 1 cell 3.7V)

• Sạc pin
  Cắm nguồn 5V vào Type-C (dùng adapter 5V đủ dòng để sạc nhanh)

• Lấy nguồn ra 5V
  Cắm tải vào cổng USB-A hoặc lấy tại OUT+/OUT- (nếu board có pad)

• Lưu ý quan trọng
  Dùng pin tốt (18650/21700/LiPo) và dây đủ to khi tải gần 2A
  Nếu bạn dùng phiên bản 4.35V, chỉ phù hợp pin Li-ion/LiPo chuẩn 4.35V (không phải pin 4.2V thông thường)

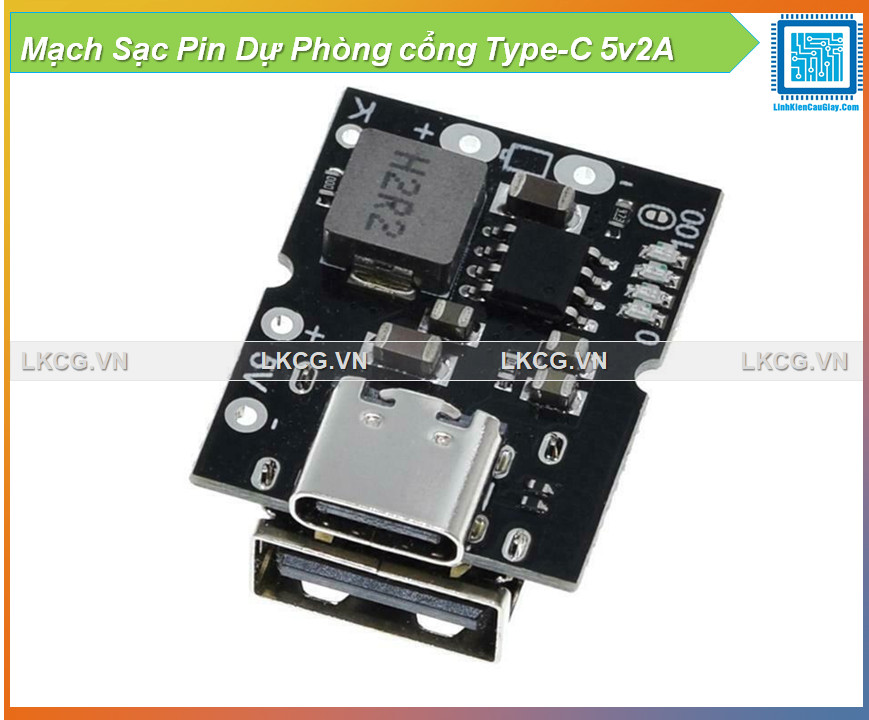

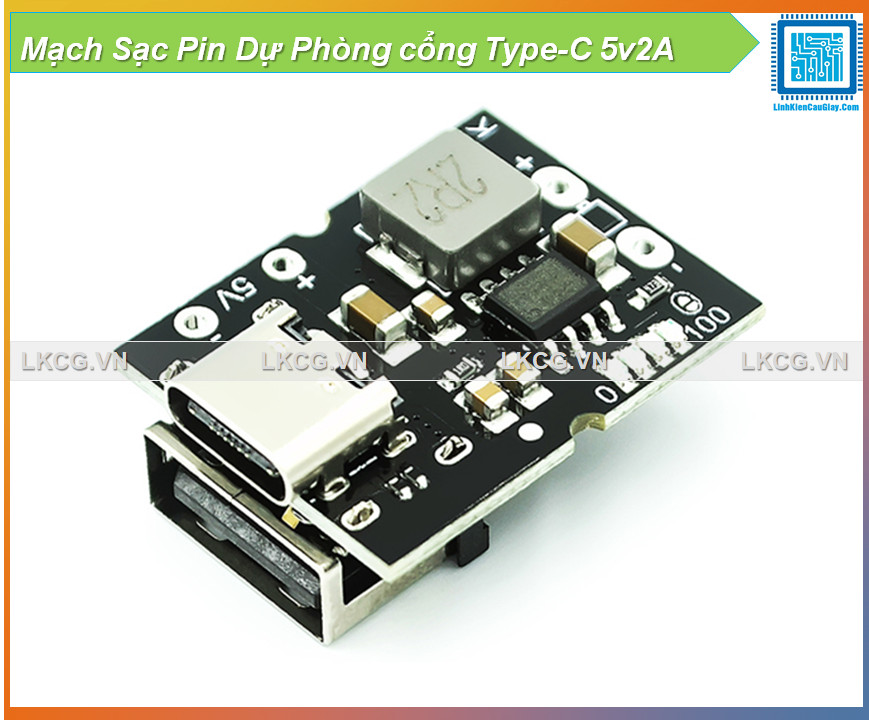

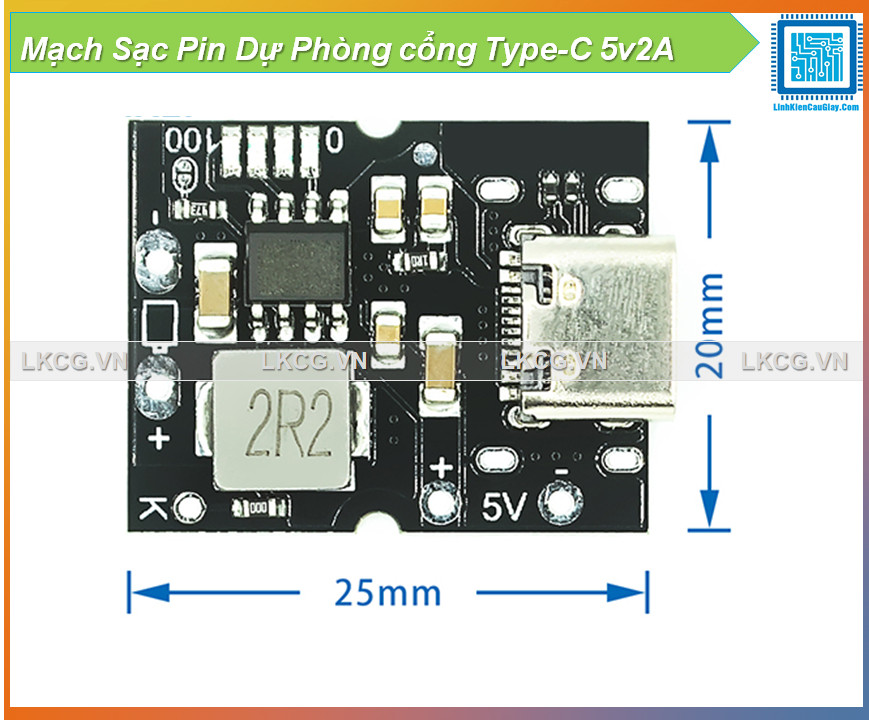

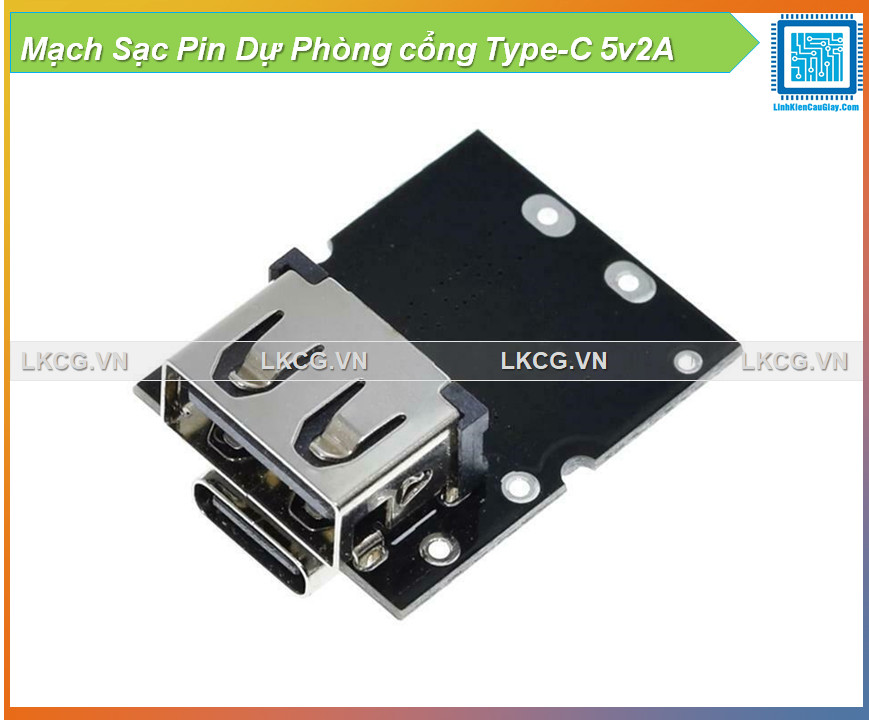

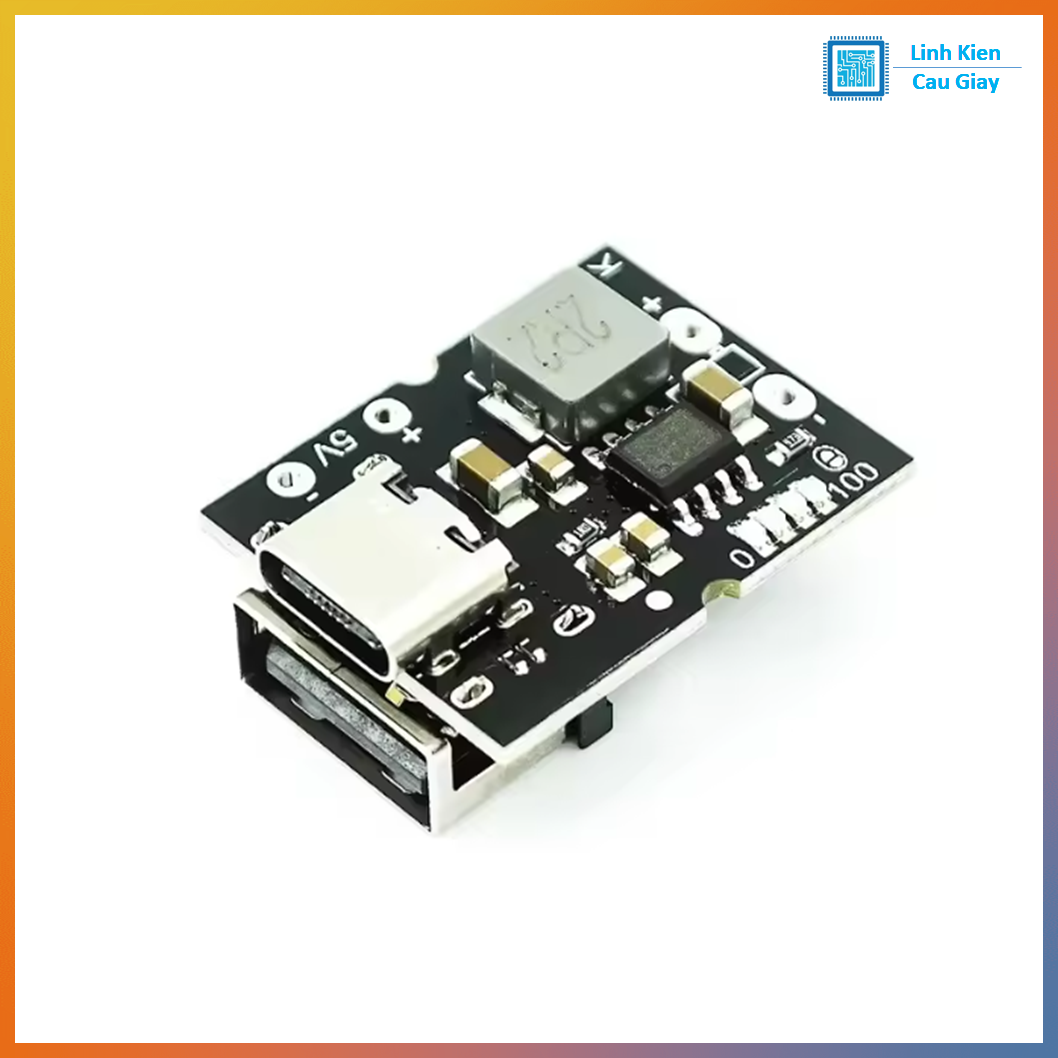

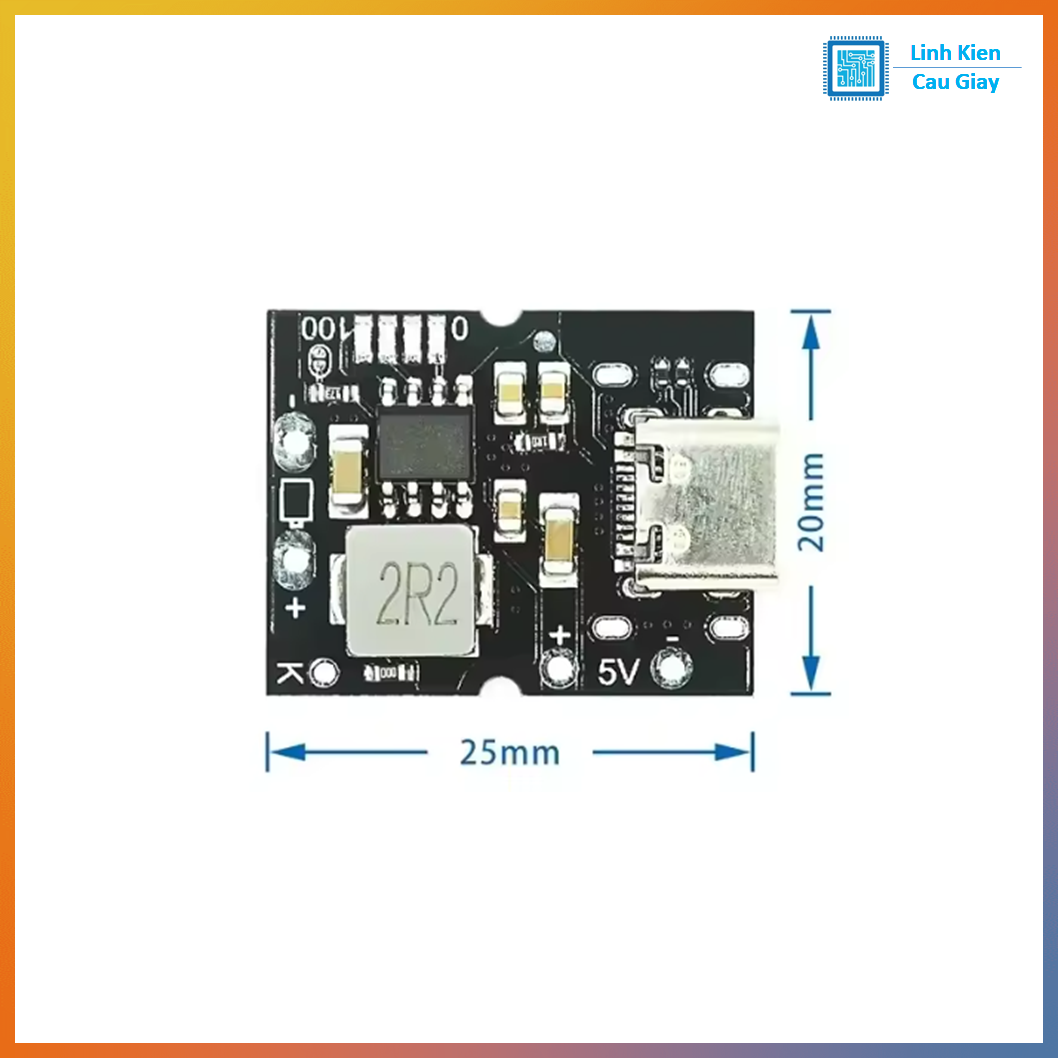

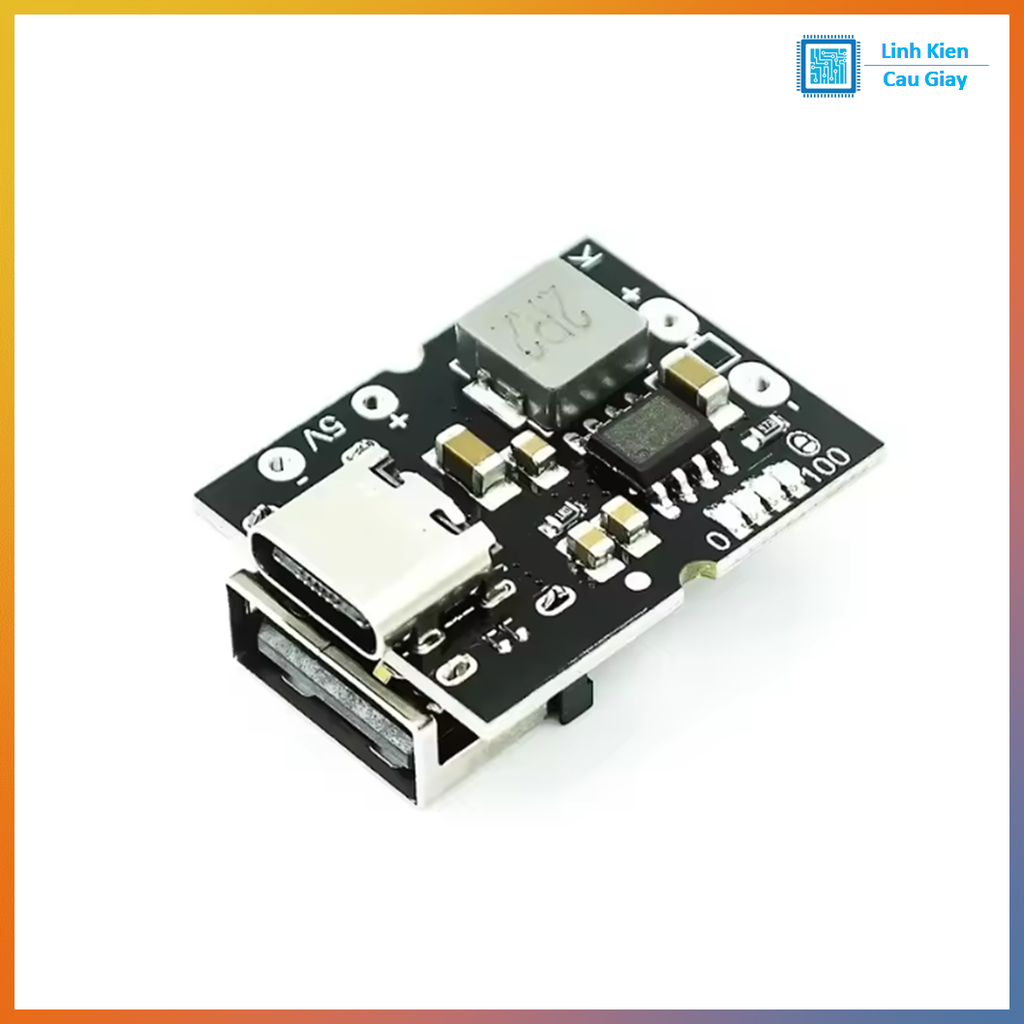

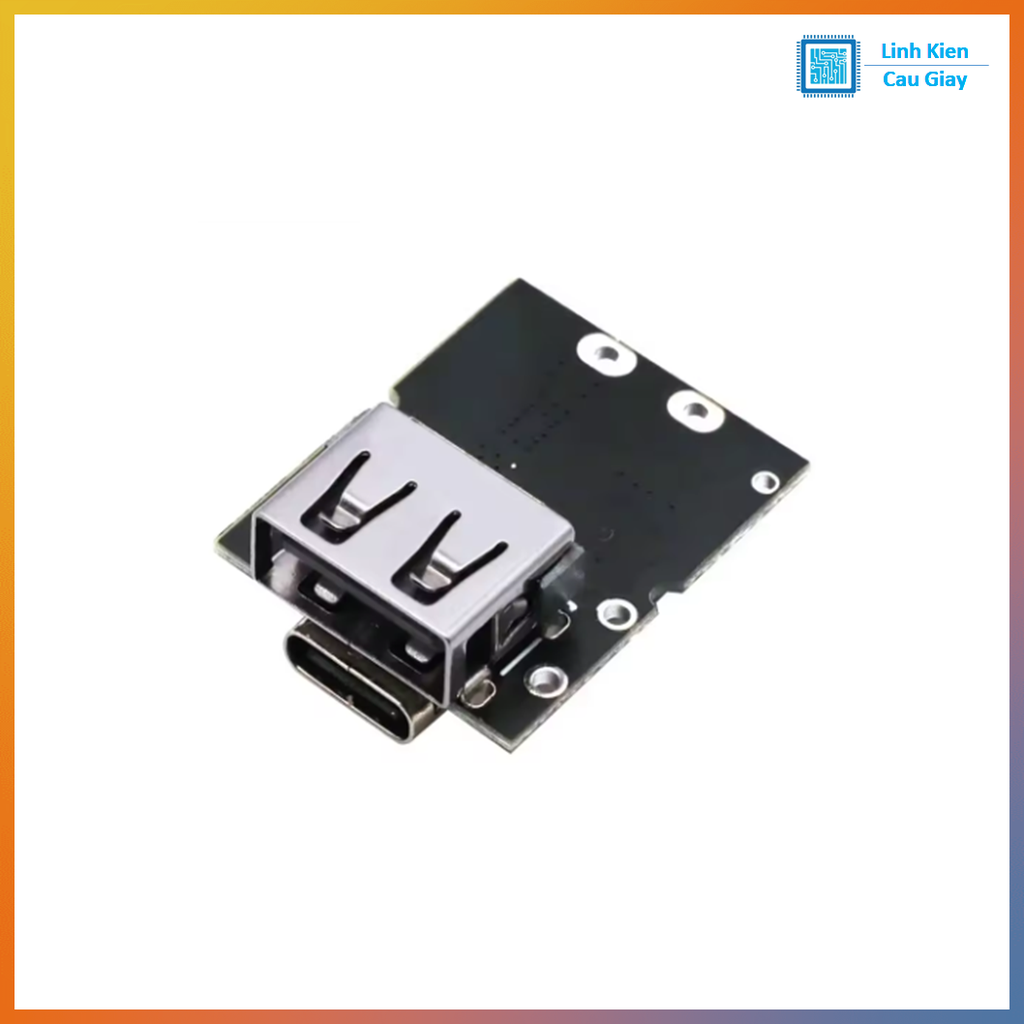

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
