Module sạc dự phòng QC3.0 QC2.0 USB Quick Charge

Mô tả sản phẩm

Bo tăng áp cho pin Li-ion 3.7V (1S) xuất USB Quick Charge QC3.0/QC2.0 (5V/9V/12V, tối đa ~18W). Có tùy chọn 1/2/3 cổng USB-A, tự đàm phán sạc nhanh, hiệu suất cao, phù hợp chế pin sạc dự phòng, làm nguồn di động cho router/điện thoại/thiết bị DIY. Lưu ý: đây là bo xuất điện áp, không phải mạch sạc pin.

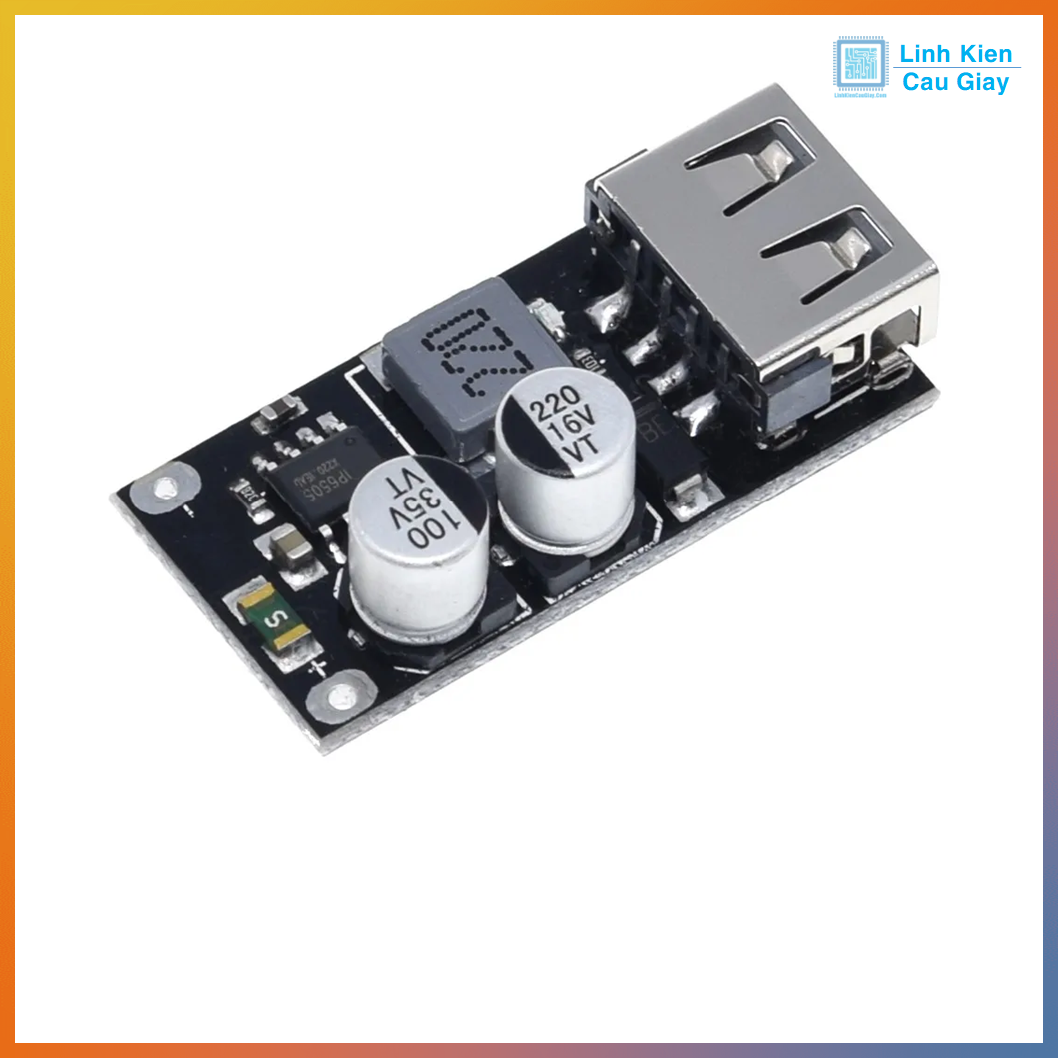

Module nhận nguồn từ pin 1 cell 3.0–4.2V (nên dùng kèm BMS 1S) và tăng áp lên mức 5V/9V/12V qua cổng USB-A. Chip điều khiển tích hợp giao thức QC3.0/QC2.0 để đàm phán sạc nhanh tự động với điện thoại/thết bị tương thích. Bản mạch cuộn cảm lớn, tụ lọc chất lượng, có LED chỉ thị, lỗ bắt vít, và nhiều phiên bản 1/2/3 cổng.

Ứng dụng

• Chế sạc dự phòng hỗ trợ QC cho điện thoại/tablet.

• Làm nguồn di động 5V/9V/12V cho router, SBC, camera, thiết bị đo.

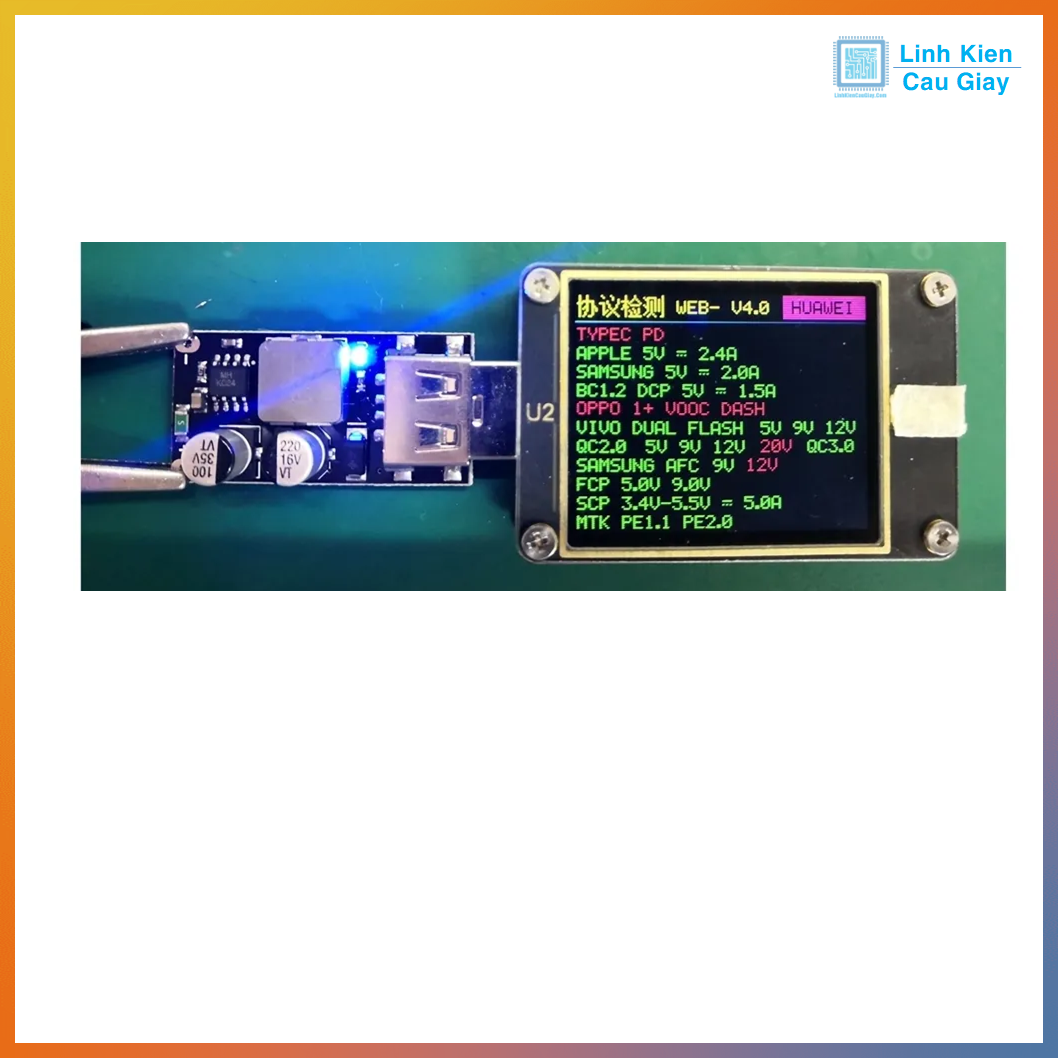

• Kiểm tra – demo sạc nhanh QC3.0/QC2.0.

• Nguồn dự phòng ngoài hiện trường cho IoT.

Sơ đồ chân

IN+  → Dương pin Li-ion 3.7V (1S)
IN−  → GND pin
USB OUT1/OUT2/OUT3 → Cổng USB-A sạc nhanh (tùy phiên bản)
LED → Báo nguồn/hoạt động (tùy lô)

Thông số kĩ thuật

• Giao thức: QC3.0 / QC2.0 (tương thích DCP/Apple 2.4A).

• Điện áp vào: 3.0–4.2V DC (pin 1S).

• Điện áp ra: 5V / 9V / 12V (đàm phán theo thiết bị).

• Dòng/công suất tối đa: đến 5V@3A, 9V@2A, 12V@1.5A (≈18W, phụ thuộc cell & tản nhiệt).

• Hiệu suất: 90–94% (tải điển hình).

• Bảo vệ: quá dòng, quá nhiệt, chống ngắn mạch (tùy lô).

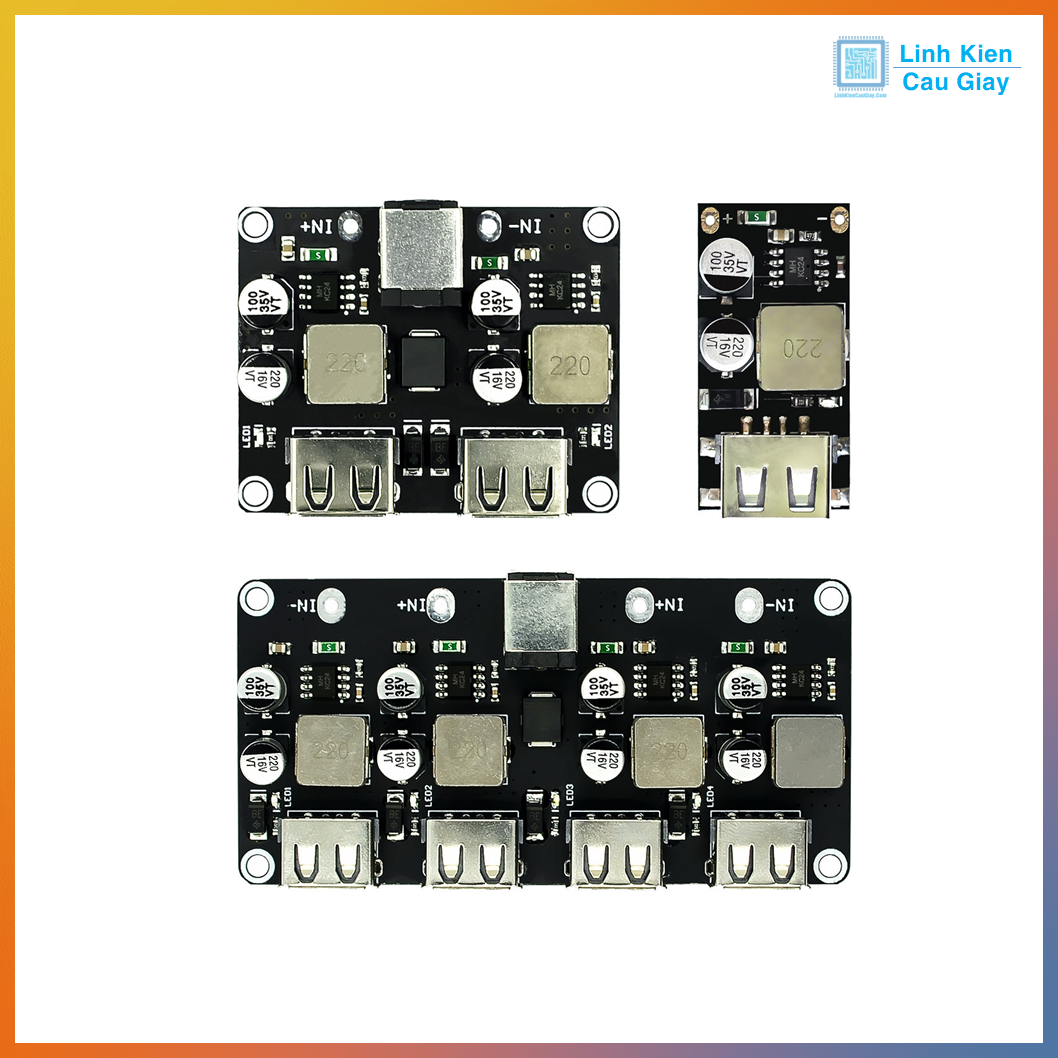

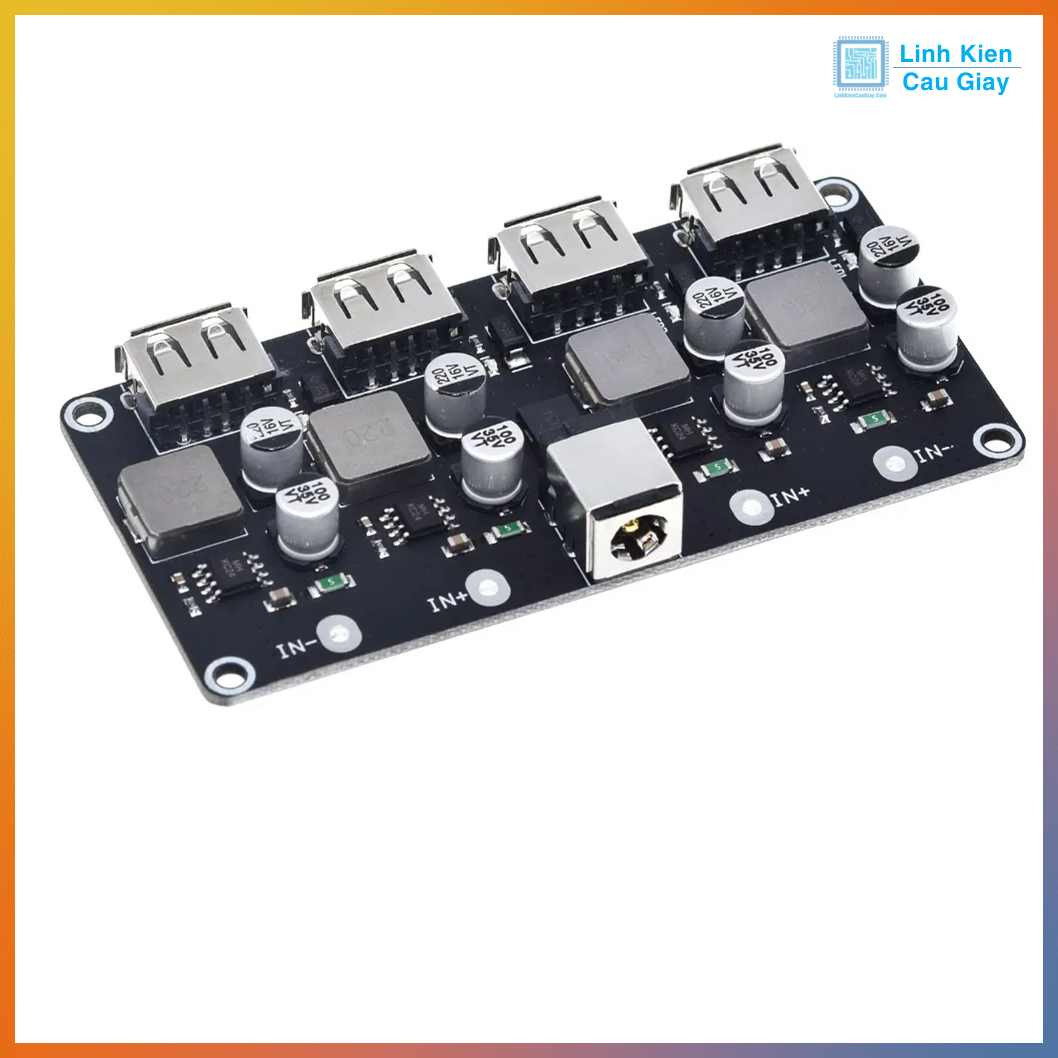

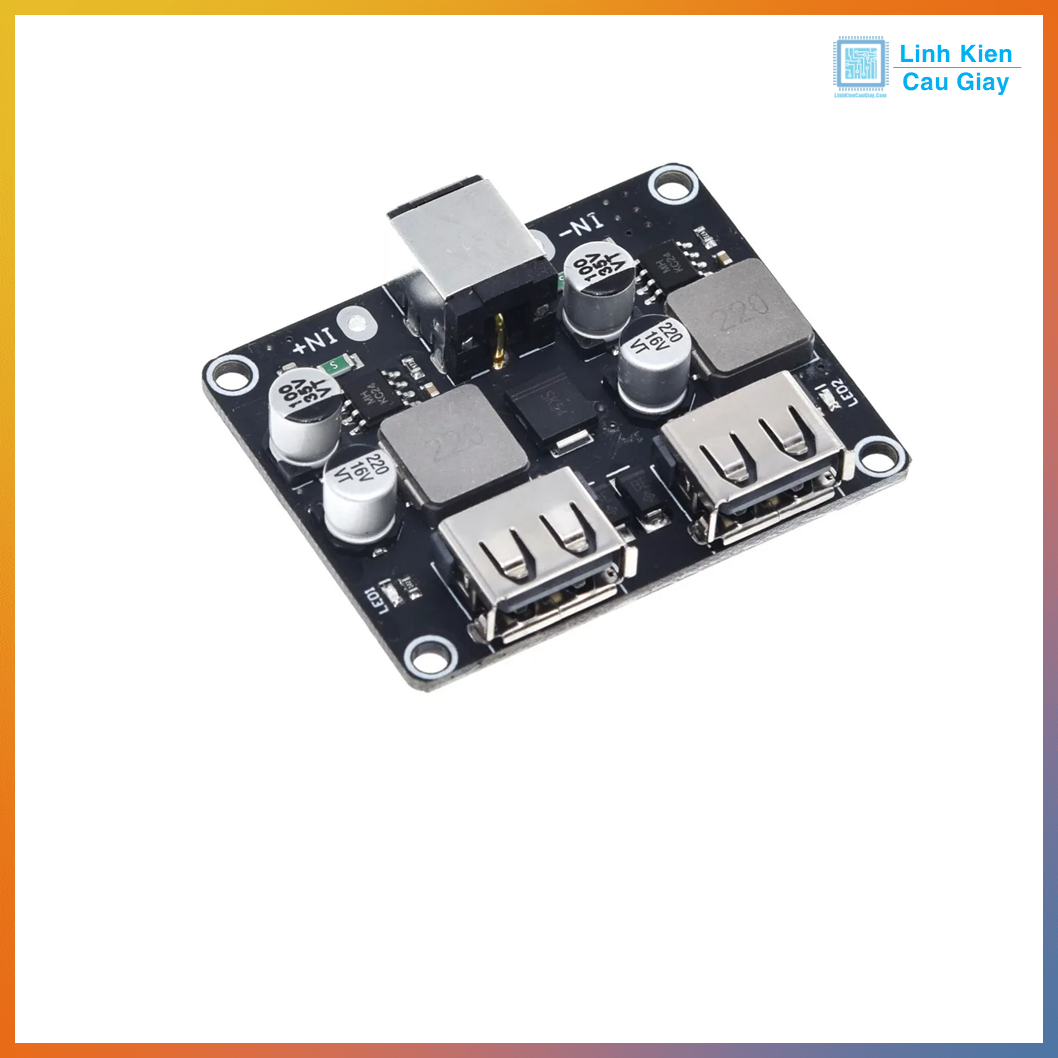

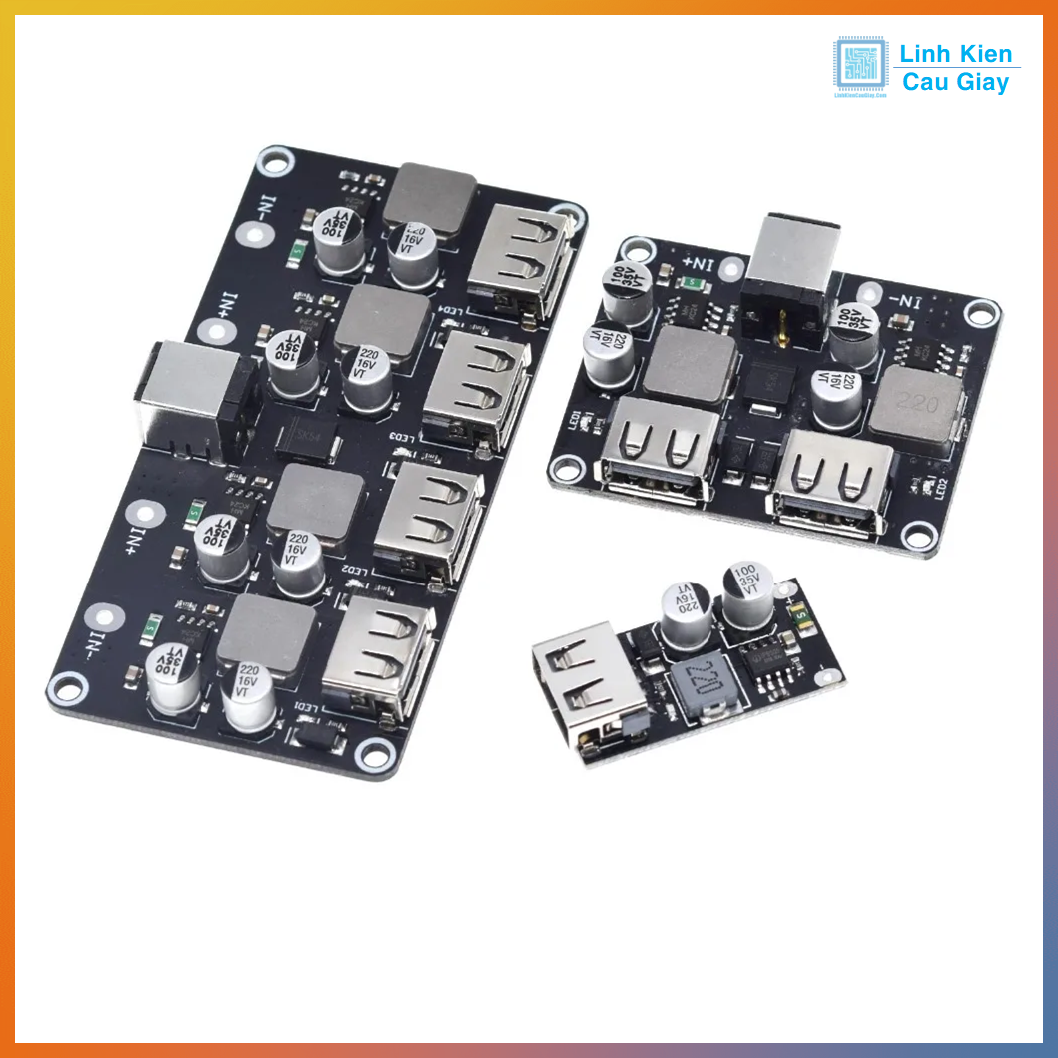

• Phiên bản: 1/2/3 cổng USB-A.

• Kích thước ước tính:

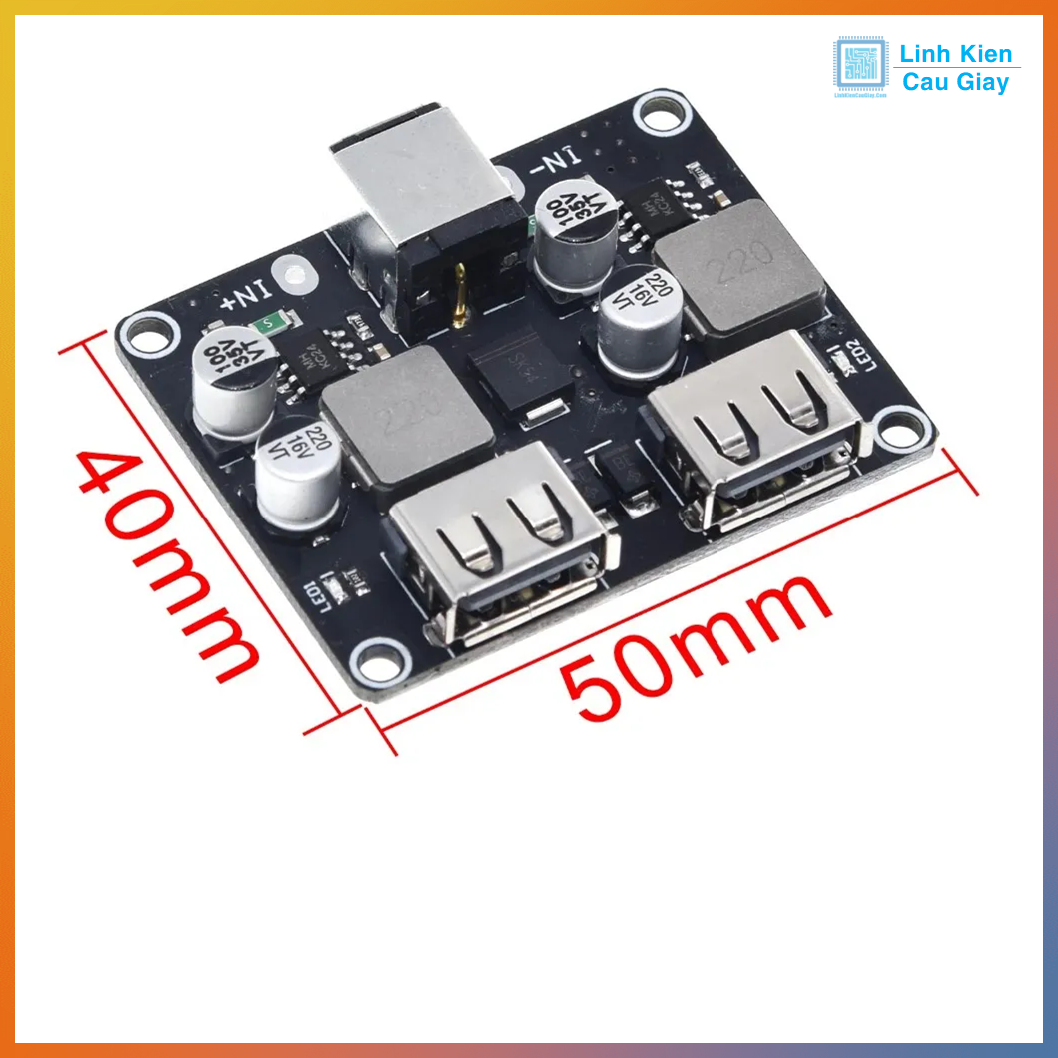

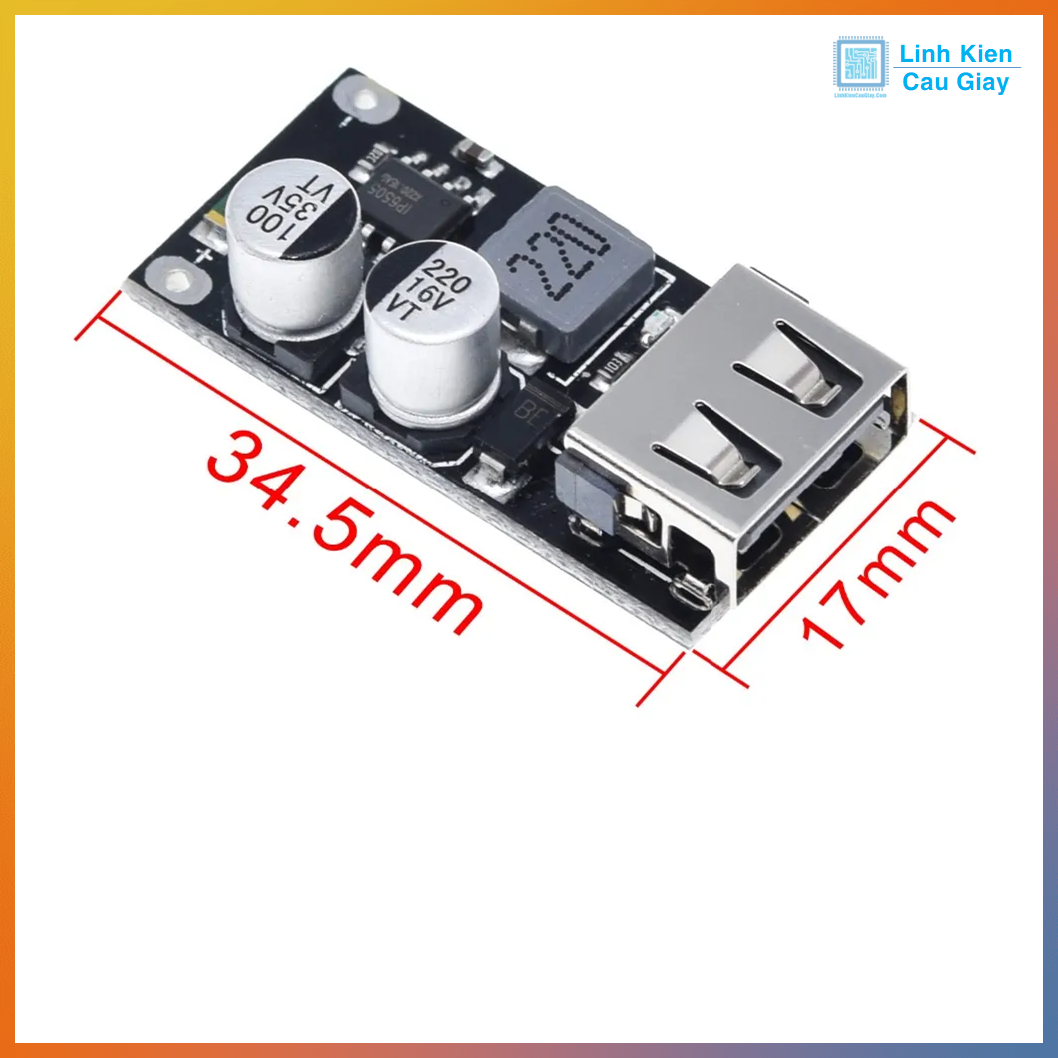

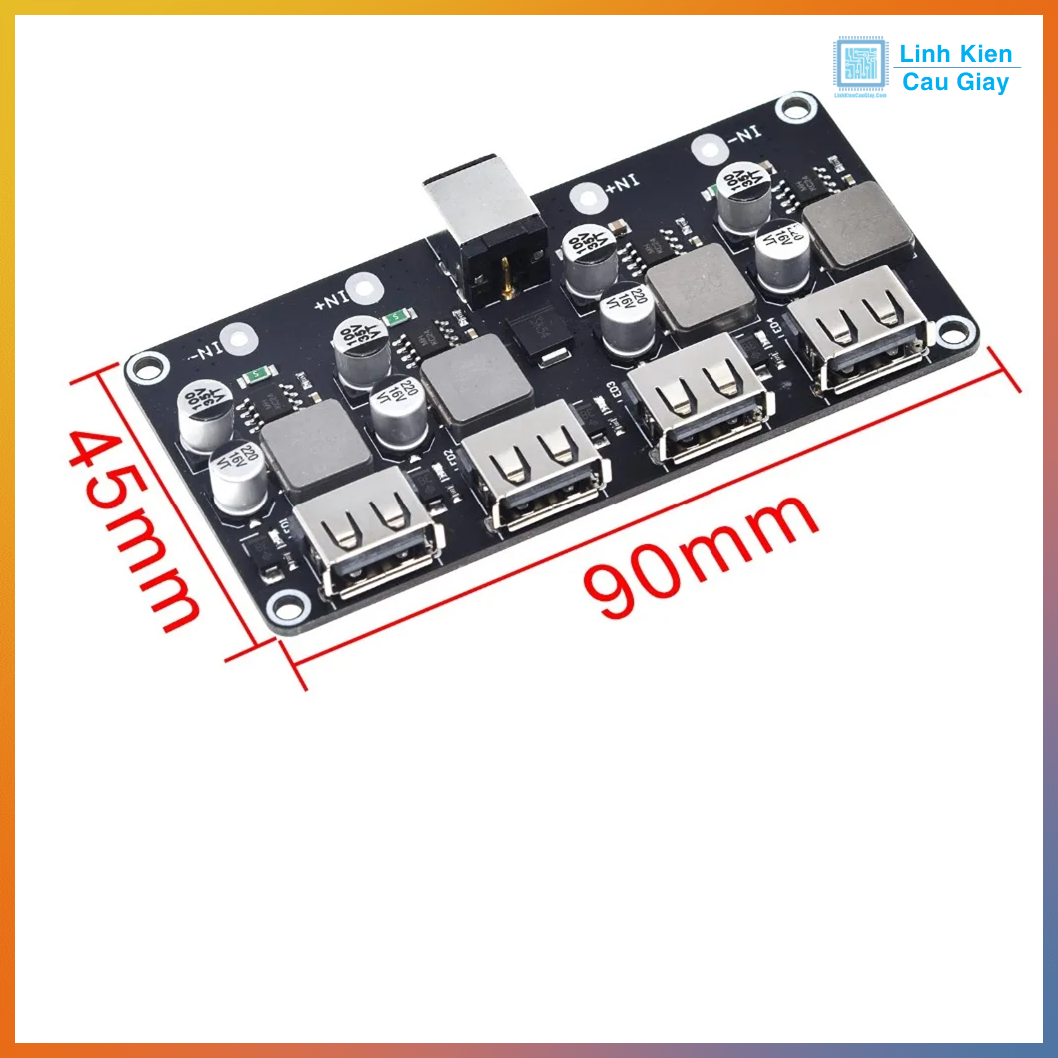

  • 1 cổng ~45×17 mm; 2 cổng ~50×45 mm; 3 cổng ~90x45 mm.

Hướng dẫn sử dụng

• Chuẩn bị pin 1S có BMS (2000–10000mAh khuyến nghị).

• Đấu nguồn: IN+ → dương pin; IN− → GND (không đảo cực).

• Cấp tải: cắm thiết bị vào cổng USB; module tự đàm phán QC xuất 5/9/12V.

• Theo dõi nhiệt độ: công suất cao cần thoáng gió/tản nhiệt; dây dẫn tiết diện đủ lớn.

• An toàn: không chập đầu ra; không dùng pin hư/phồng; sạc pin bằng mạch sạc riêng.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
