Module nguồn tăng áp tích hợp sạc pin18650 1 cell 2A

Mô tả sản phẩm

Mạch sạc pin 18650 1S tích hợp tăng áp 27V là mạch sạc pin 18650 1S, tích hợp mạch tăng áp 7W có thể điều chỉnh đến 27V. Mạch sử dụng IC TP4056, nhưng với mạch này không có chức năng bảo vệ pin, vì vậy người dùng khi thấy dấu hiệu sụt áp thì lấy pin ra sạc để tránh làm hỏng pin.

Ứng dụng

Power bank DIY 5–12–24V, nuôi thiết bị nhúng/IoT ngoài trời, cấp nguồn từ solar 5V → sạc 18650 và đẩy ra 5–27V cho tải.

Sơ đồ chân

• VIN+ / VIN−: nguồn vào 4.5–8V (adapter/solar 5V…).

• BAT+ / BAT−: gắn pin 18650 (1 cell, đúng cực).

• VOUT+ / VOUT−: đầu ra sau tăng áp (5–27V).

• POT (biến trở): vặn NGƯỢC chiều kim đồng hồ → TĂNG điện áp ra.

Thông số kĩ thuật

• Điện áp vào (VIN): 4.5–8V

• Điện áp ra (VOUT): 5–27V, điều chỉnh bằng biến trở

• Chiều chỉnh áp: ngược chiều kim đồng hồ = tăng

• Sạc pin: 4.2V, dòng sạc tối đa 1A (Li-ion 18650, 1 cell)

• Dòng xả tối đa: tới 2A (phụ thuộc điện áp ra & tản nhiệt)

• Khả năng tải tham chiếu (tối đa khuyến nghị):

  • 5V ≈ 1.4A

  • 9V ≈ 0.8A

  • 12V ≈ 0.6A

• Dòng tĩnh: ~0.5 mA

• Kích thước PCB: 33 × 23 × 9 mm (DxRxC)

• Tính năng: khi cấp nguồn bằng pin thì đầu ra vẫn hoạt động (power-path).

• Ví dụ dùng với solar: VIN+ nối tấm pin mặt trời 5V; BAT+ tự sạc lên 4.2V cho pin 3.7V 18650; VOUT đặt mức cần dùng (5–27V).

• Gắn pin 18650 vào BAT+/- (nên dùng pin có BMS/PCM).

• Cấp VIN 4.5–8V (adapter/solar).

• Không nối tải, dùng đồng hồ đo VOUT rồi vặn POT đến mức mong muốn (5–27V).

• Kết nối tải; lưu ý dòng ra giảm khi điện áp ra tăng (theo bảng tham chiếu).

• Dây ra ngắn, tiết diện đủ, tránh quá nhiệt; không dùng trong môi trường ẩm.

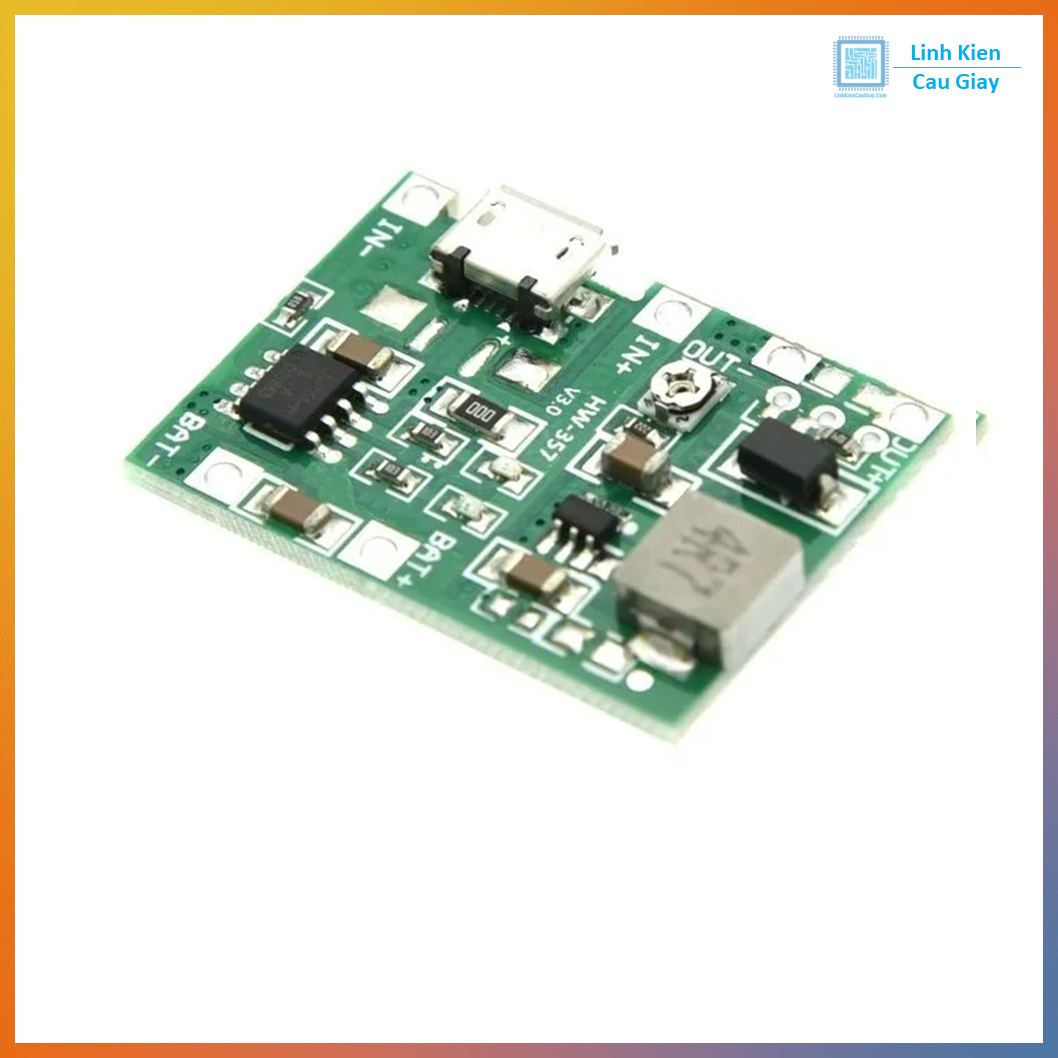

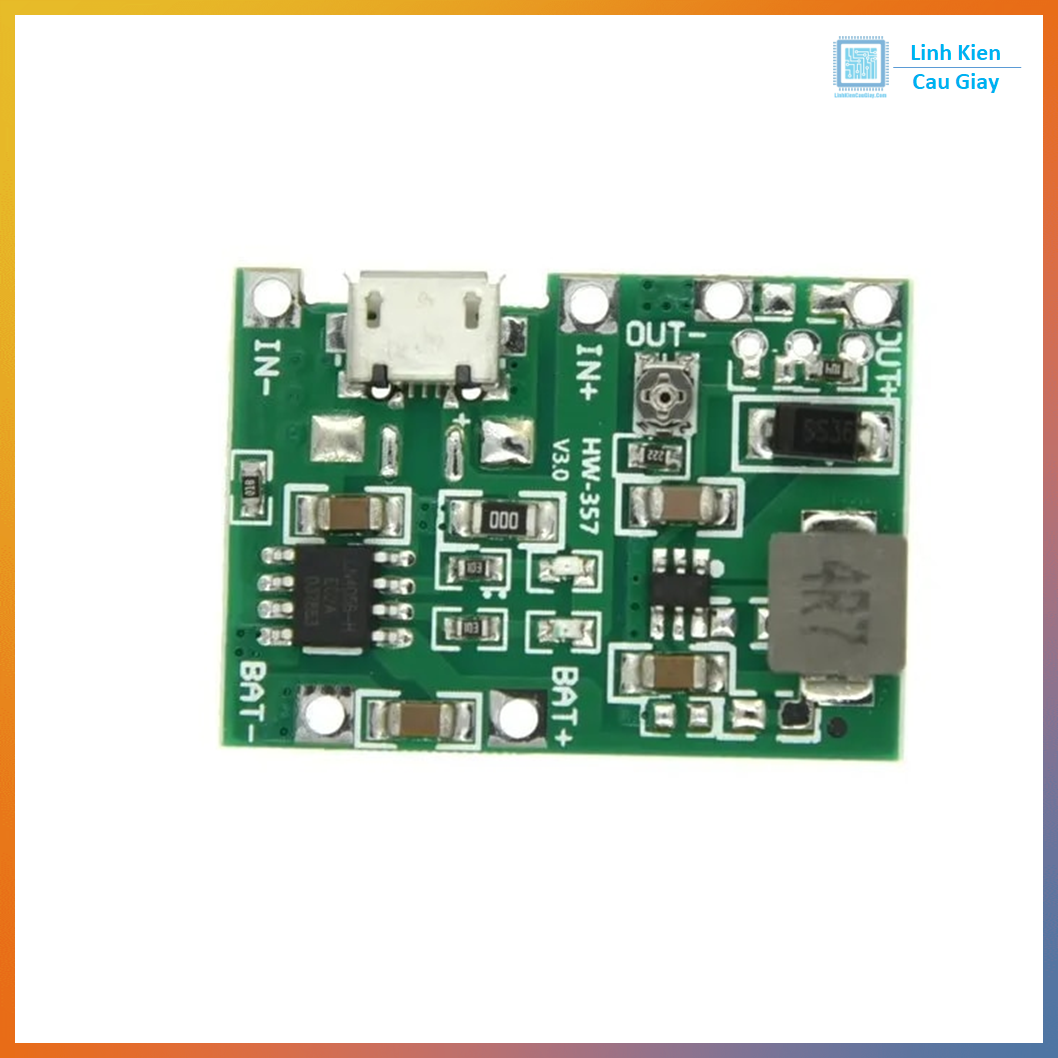

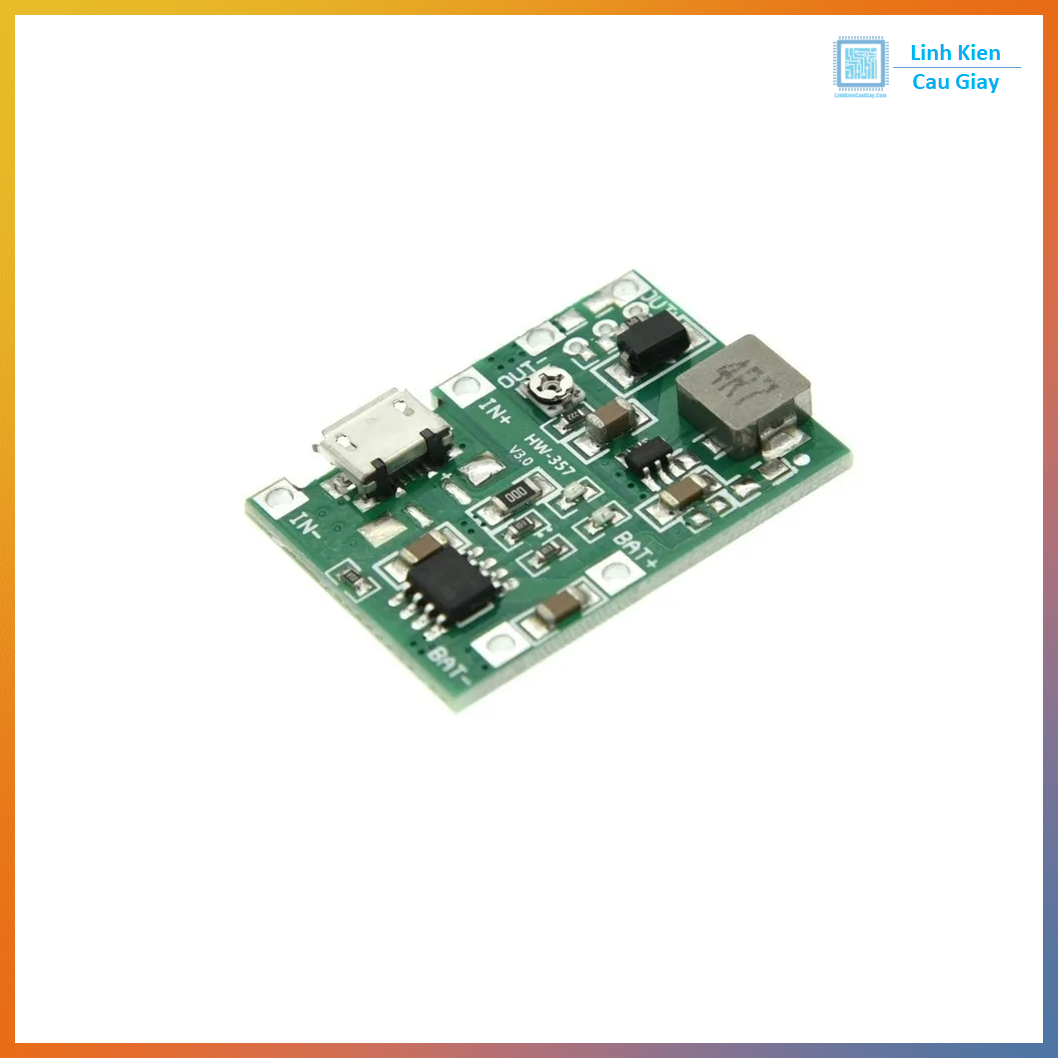

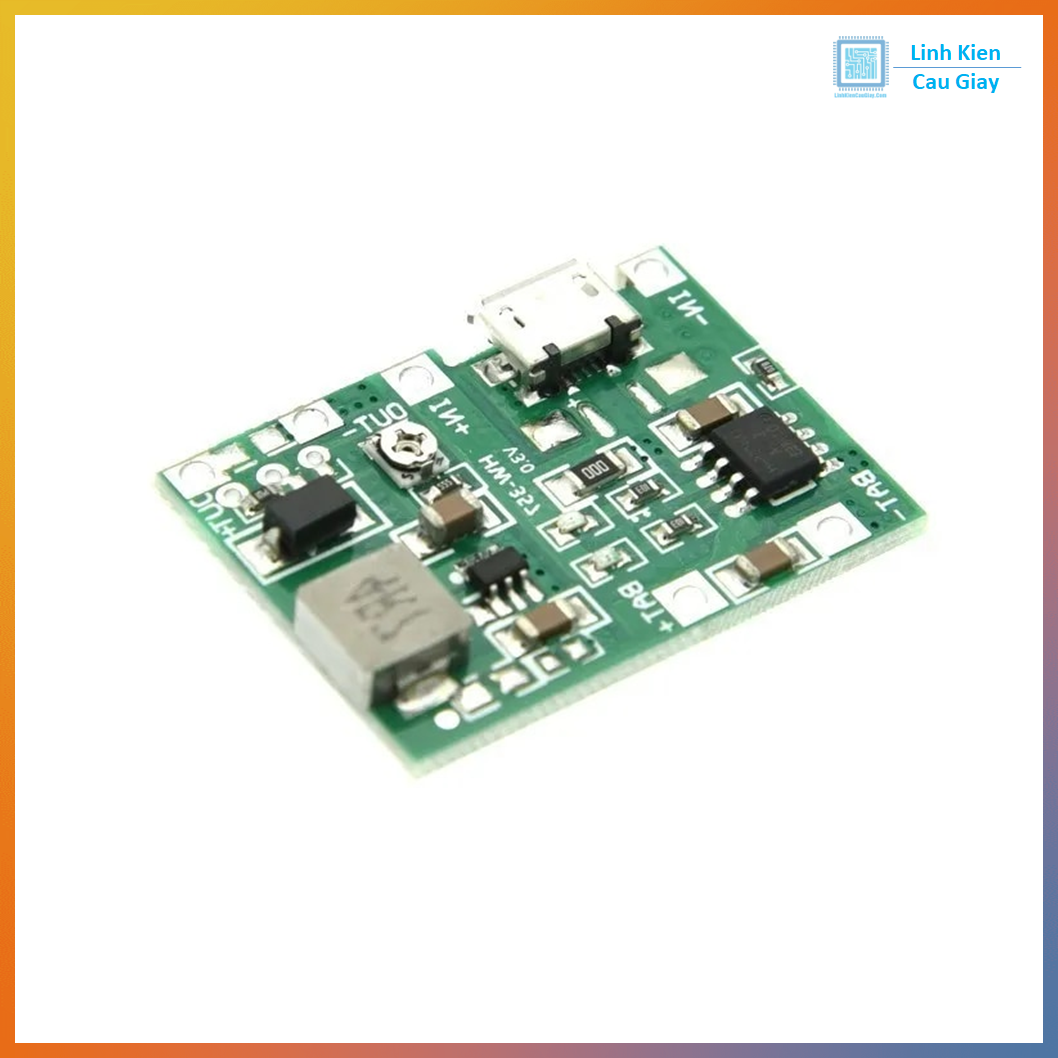

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
