Mạch sạc cân bằng và bảo vệ pin 3Cell 18650 25A

Mạch sạc cân bằng và bảo vệ pin 3Cell 18650 25A

(Mã SP:CG000128)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

63.000₫

Mô tả :

Mạch bảo vệ pin 3S 18650 (3 cell nối tiếp), dòng xả 25A, tích hợp chức năng sạc cân bằng – bảo vệ quá áp, quá dòng, ngắn mạch, quá nhiệt, giúp tăng tuổi thọ và độ an toàn cho pin. Phù hợp cho các ứng dụng: xe điện mini, pin dự phòng, loa kéo, DIY robot và thiết bị điện tử công suất vừa và lớn.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

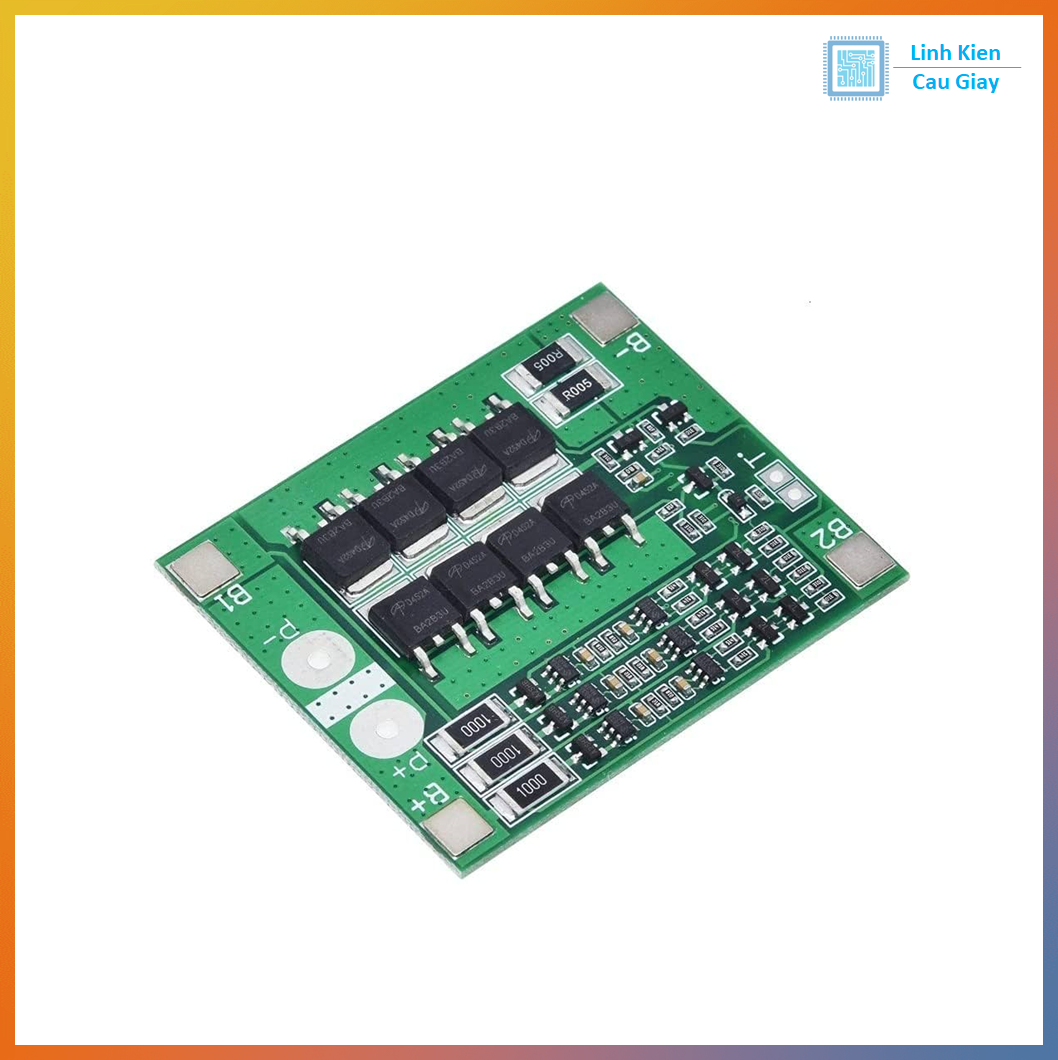

Mạch sạc cân bằng và bảo vệ pin 3 Cell 18650 25A – 3S 25A Li-ion Battery Protection Board (BMS)

Mô tả sản phẩm

Mạch BMS 3S 25A được thiết kế chuyên dụng cho pin Li-ion 18650 (3 cell nối tiếp, 3S).
Ngoài khả năng bảo vệ cơ bản như chống sạc quá áp, xả quá dòng, ngắn mạch…, mạch còn có chức năng cân bằng (Balance), giúp điện áp các cell đồng đều nhau, tránh chai pin và tăng tuổi thọ bộ pin.
Thích hợp sử dụng cho các pack pin 11.1V/12.6V với dòng tải tối đa lên tới 25A.

Ứng dụng

Pack pin 3S 18650 cho xe điện mini, robot.
Loa kéo, ampli di động, pin dự phòng công suất lớn.
Dự án DIY sử dụng pin Li-ion.
Hệ thống lưu trữ năng lượng nhỏ, nguồn dự phòng.

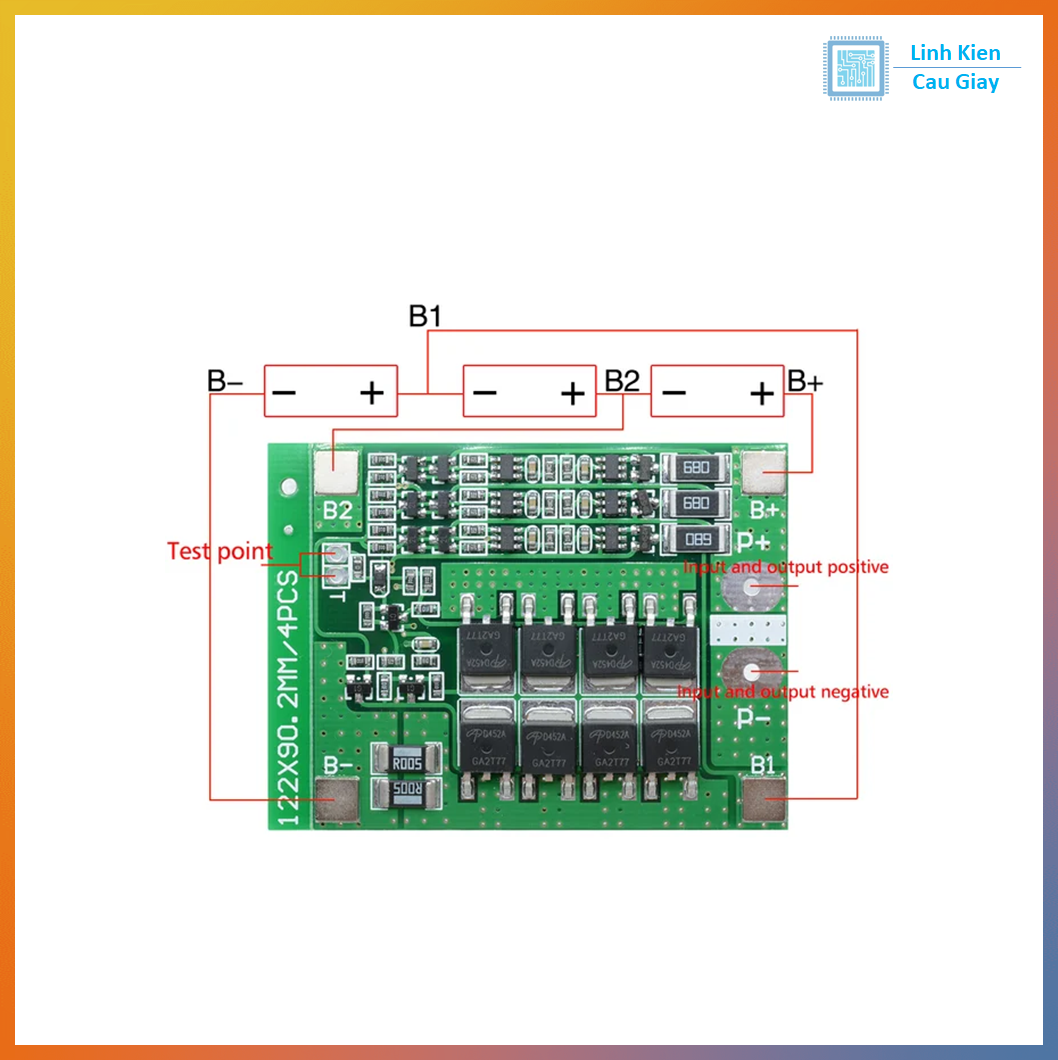

Sơ đồ chân

B+ : cực dương tổng của pin.
B- : cực âm tổng của pin.
B1 : nối giữa Cell 1 (+) và Cell 2 (–).
B2 : nối giữa Cell 2 (+) và Cell 3 (–).
P+ : cực dương ngõ ra tải/sạc.
P- : cực âm ngõ ra tải/sạc.

Thông số kĩ thuật

Loại pin: Li-ion 3.7V (18650, 3S nối tiếp).
Số cell: 3 cell (3S).
Điện áp làm việc: 11.1V (danh định) – 12.6V (sạc đầy).
Dòng xả liên tục: 25A.
Dòng cực đại: ~35A (ngắn hạn).
Chức năng bảo vệ:
- Bảo vệ quá sạc: > 4.25V/cell
- Bảo vệ quá xả: < 2.7V/cell
- Bảo vệ quá dòng / ngắn mạch
- Cân bằng sạc từng cell
Kích thước: ~ 60mm x 45mm x 8mm (tùy phiên bản).
