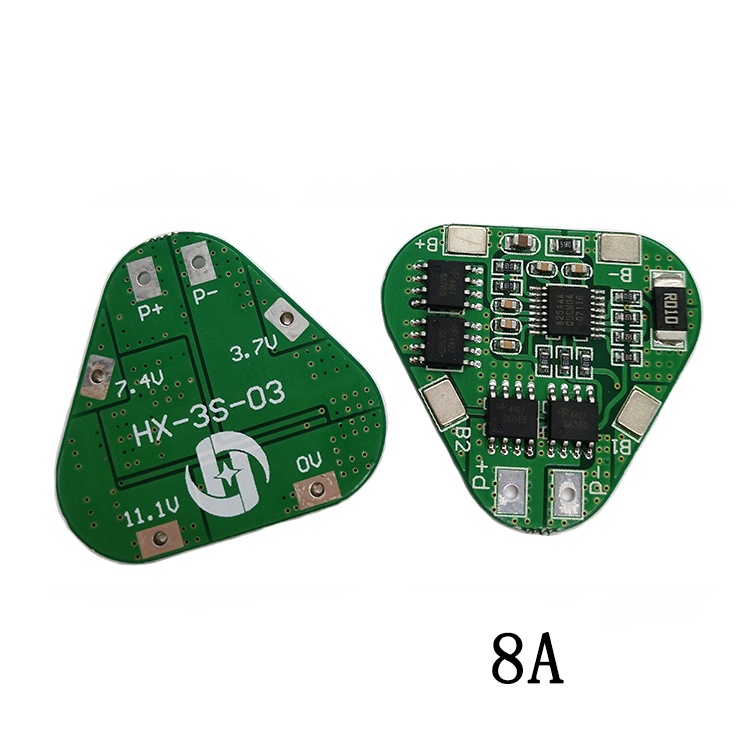

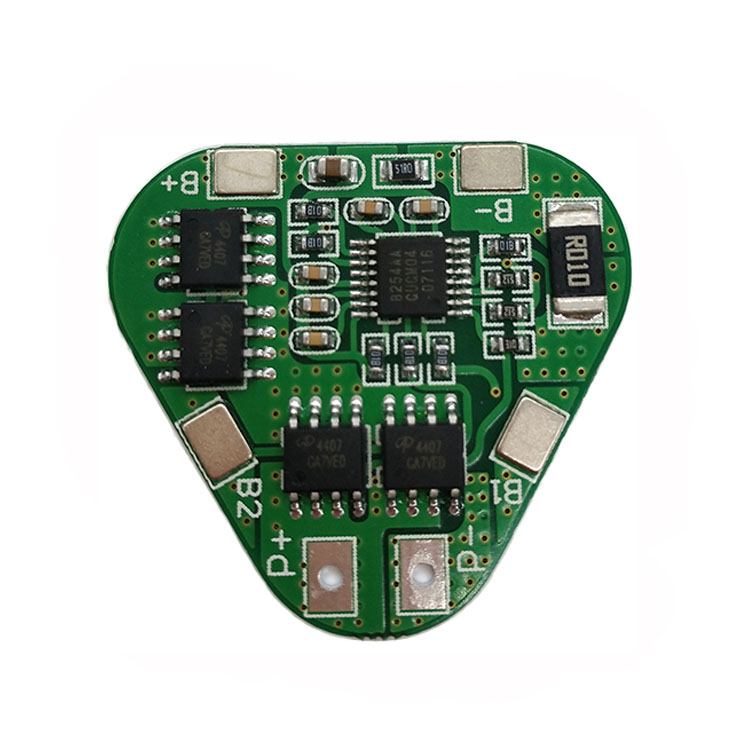

MẠCH SẠC CÂN BẰNG VÀ BẢO VỆ PIN 3 CELL 18650 8A Hình Tam Giác

Mô tả sản phẩm

Mạch 3S 12V 18650 Battery Protection Board (BMS) dùng cho pack pin 3 cell Li-ion/LiPo nối tiếp (3S), điện áp danh định 11.1V và điện áp sạc đầy 12.6V.
Mạch tích hợp đầy đủ tính năng bảo vệ quá sạc, quá xả, quá dòng, ngắn mạch, giúp bộ pin hoạt động an toàn, tăng tuổi thọ và tránh cháy nổ.

Dòng làm việc tối đa khoảng 8A, phù hợp cho các ứng dụng đèn LED, loa di động, router, thiết bị DIY 12V, xe mô hình, robot… sử dụng pack pin 18650 tự lắp.

Ứng dụng

• Làm pin dự phòng 12V cho loa kéo, ampli mini, router wifi

• Pack pin 3S cho xe điều khiển, robot, mô hình

• Nguồn pin 12V cho board mạch Arduino, ESP, mạch điều khiển

• Thay thế mạch bảo vệ hỏng trong các khối pin Li-ion 3S

• Các dự án DIY cần bộ pin 11.1V/12.6V an toàn, ổn định

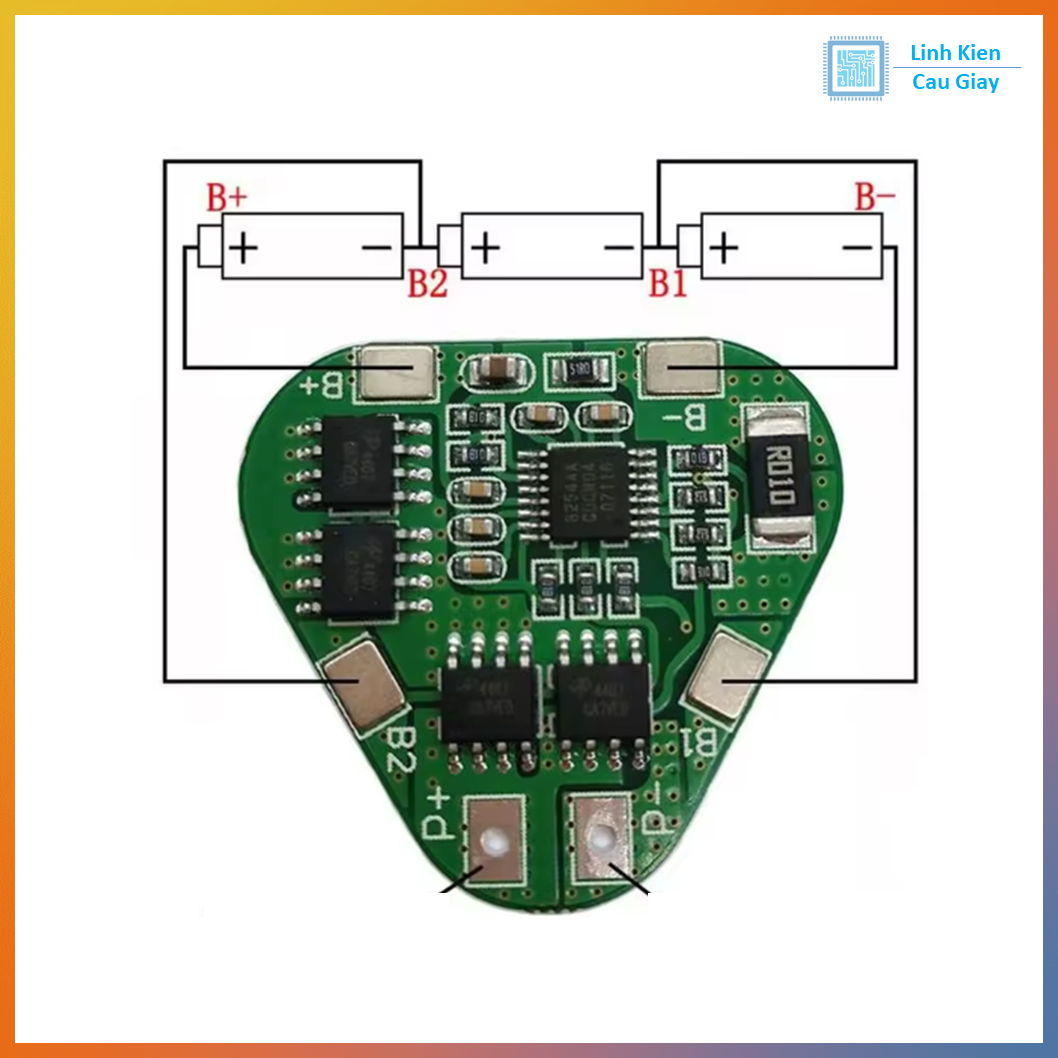

Sơ đồ chân

Cổng pin (Bàn cực pin)

• B+ → Cực dương của cell 1 (nối với cực + của cell thứ nhất)

• B1 → Nối giữa cell 1 và cell 2

• B2 → Nối giữa cell 2 và cell 3

• B− → Cực âm của cell 3 (âm chung của pack pin)

Cổng tải/sạc

• P+ → Cực dương ra tải / vào sạc

• P− → Cực âm ra tải / vào sạc

• Khi lắp đúng thứ tự B+ → B1 → B2 → B−, mạch sẽ giám sát từng cell và bảo vệ chính xác.

Thông số kĩ thuật

• Loại pin: Li-ion / LiPo 3S (3 cell nối tiếp)

• Điện áp danh định pack: 11.1V

• Điện áp sạc đầy: 12.6V

• Số cell hỗ trợ: 3S

• Dòng làm việc liên tục: tới 8A

• Bảo vệ quá sạc: ~4.25V / cell

• Bảo vệ quá xả: ~2.5–2.7V / cell

• Bảo vệ quá dòng, ngắn mạch: có

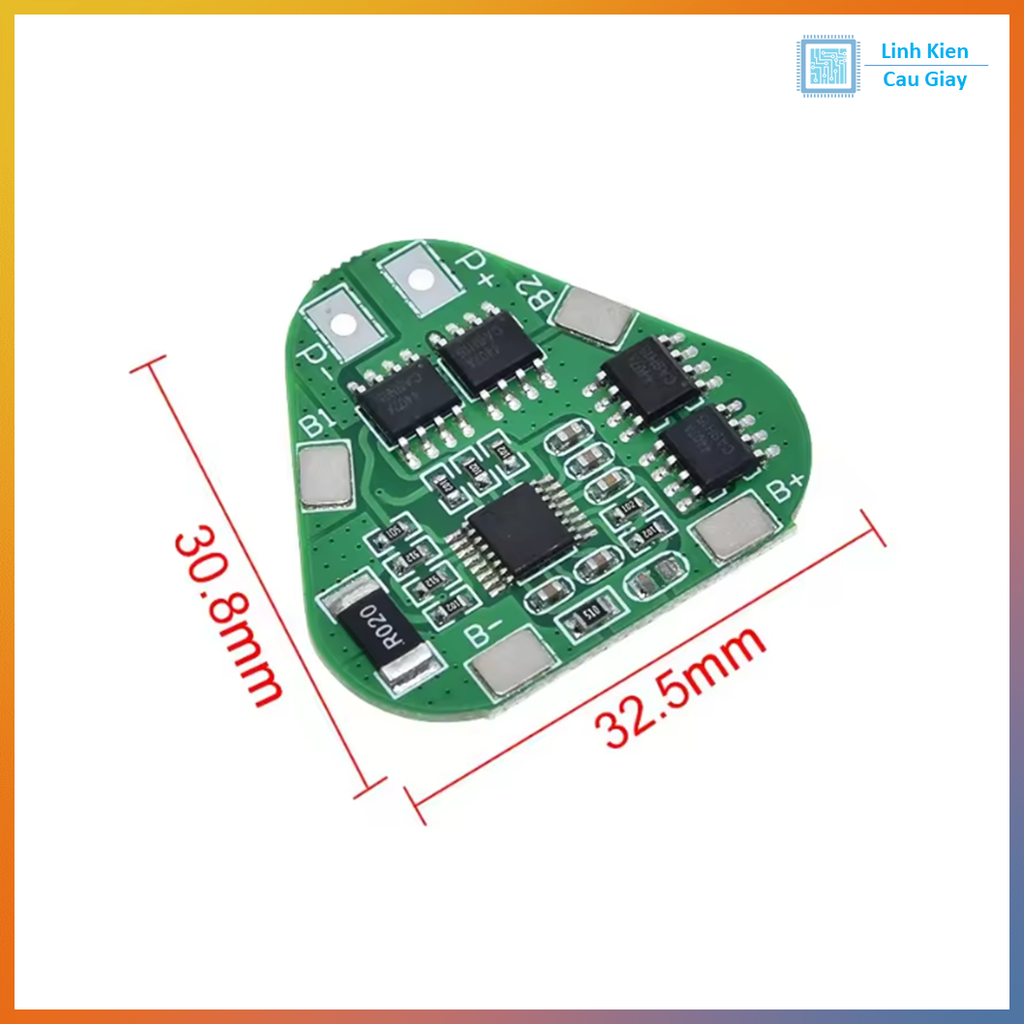

• Kích thước: nhỏ gọn, dễ gắn trong pack pin 18650

• Ứng dụng cho cell 18650, 18500, 16650… loại Li-ion 3.7V

Hướng dẫn sử dụng

• Ghép 3 cell 18650 nối tiếp (3S), kiểm tra từng cell còn tốt, nội trở không quá cao.

• Hàn dây đúng thứ tự: B+ → cực + cell 1, B1 → điểm nối cell1–cell2, B2 → điểm nối cell2–cell3, B− → cực − cell 3.

• Dùng cổng P+ / P− để nối ra tải và sạc (tuyệt đối không lấy tải trực tiếp từ B+ / B−).

• Dùng sạc 12.6V chuyên cho pin Li-ion 3S để sạc pack.

• Không dùng quá dòng 8A, tránh nóng mạch và giảm tuổi thọ pin.

• Đảm bảo cách điện tốt, không để mạch chạm vỏ kim loại hoặc nước.

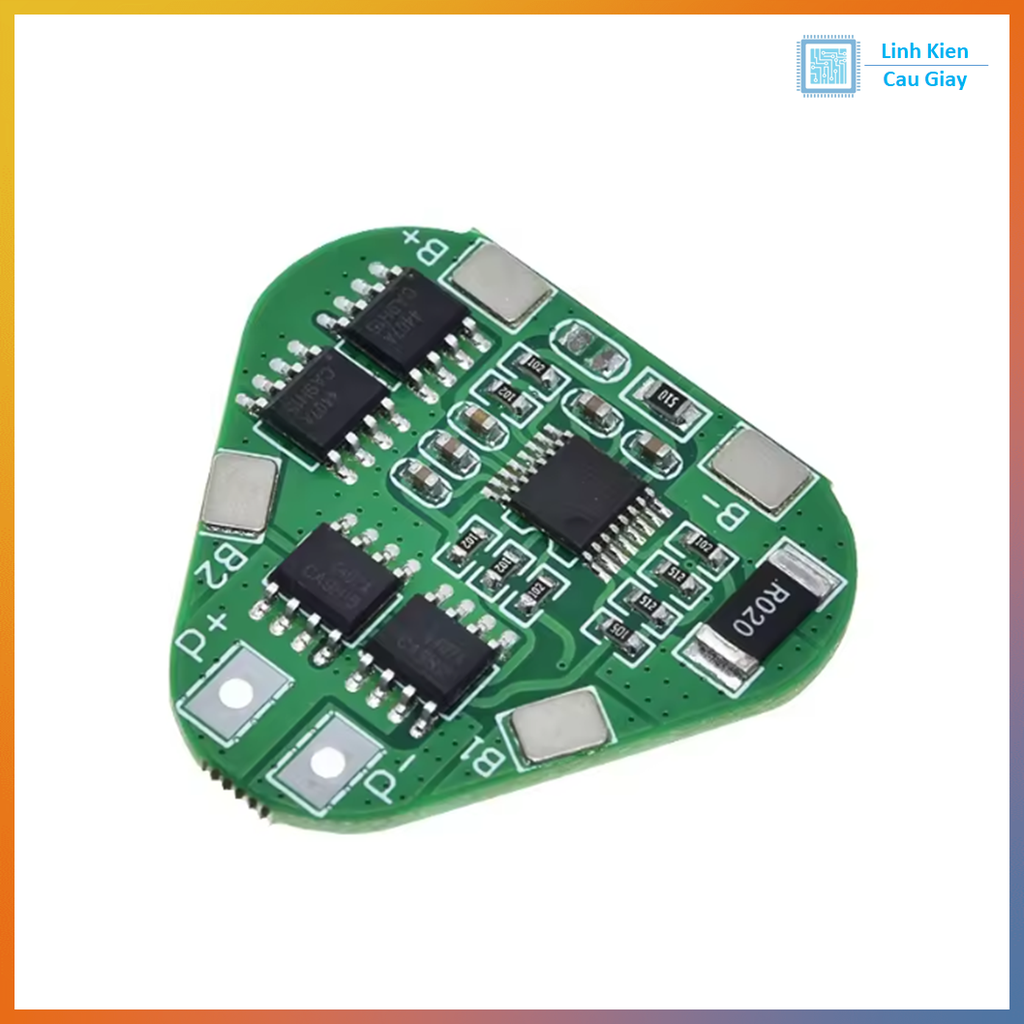

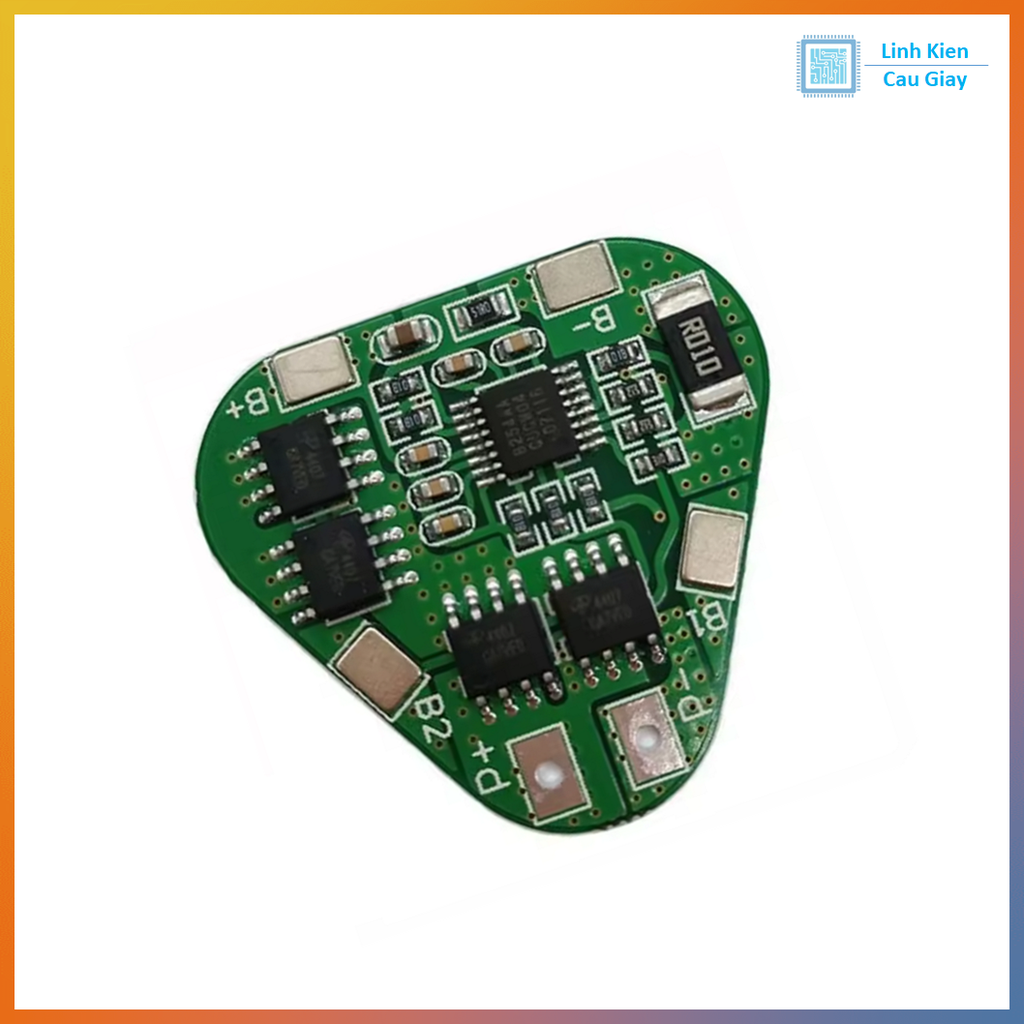

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
