Module kích nguồn nhanh PD/QC/AFC Type-C – Chọn 5V 9V 12V 15V 20V (điện áp cố định)

Mô tả sản phẩm

Đây là module kích điện áp nguồn nhanh (PD/QC/AFC) qua cổng USB-C (Type-C). Module sẽ “đàm phán” với củ sạc/power bank hỗ trợ PD/QC/AFC để xin ra mức điện áp cố định: 5V, 9V, 12V, 15V hoặc 20V. Điện áp sau khi kích sẽ đưa ra tại pad VCC (dương) và GND (âm) để cấp cho mạch DIY.

Lưu ý quan trọng
Module này là mạch xin mức điện áp (trigger/decoy), không phải mạch hạ áp/ổn áp. Muốn ổn định hơn cho thiết bị nhạy, nên dùng thêm module DC-DC phía sau.

Ứng dụng

Cấp nguồn nhanh 9V/12V/15V/20V cho Arduino/ESP32 (qua hạ áp), router mini, quạt, LED, mạch DIY
Test nhanh thiết bị chạy 12V/15V/20V từ củ sạc PD thay vì dùng adapter rời
Nguồn di động cho dự án STEM/robot (kết hợp pin sạc dự phòng PD)
Làm “nguồn thử” gọn nhẹ cho bàn kỹ thuật

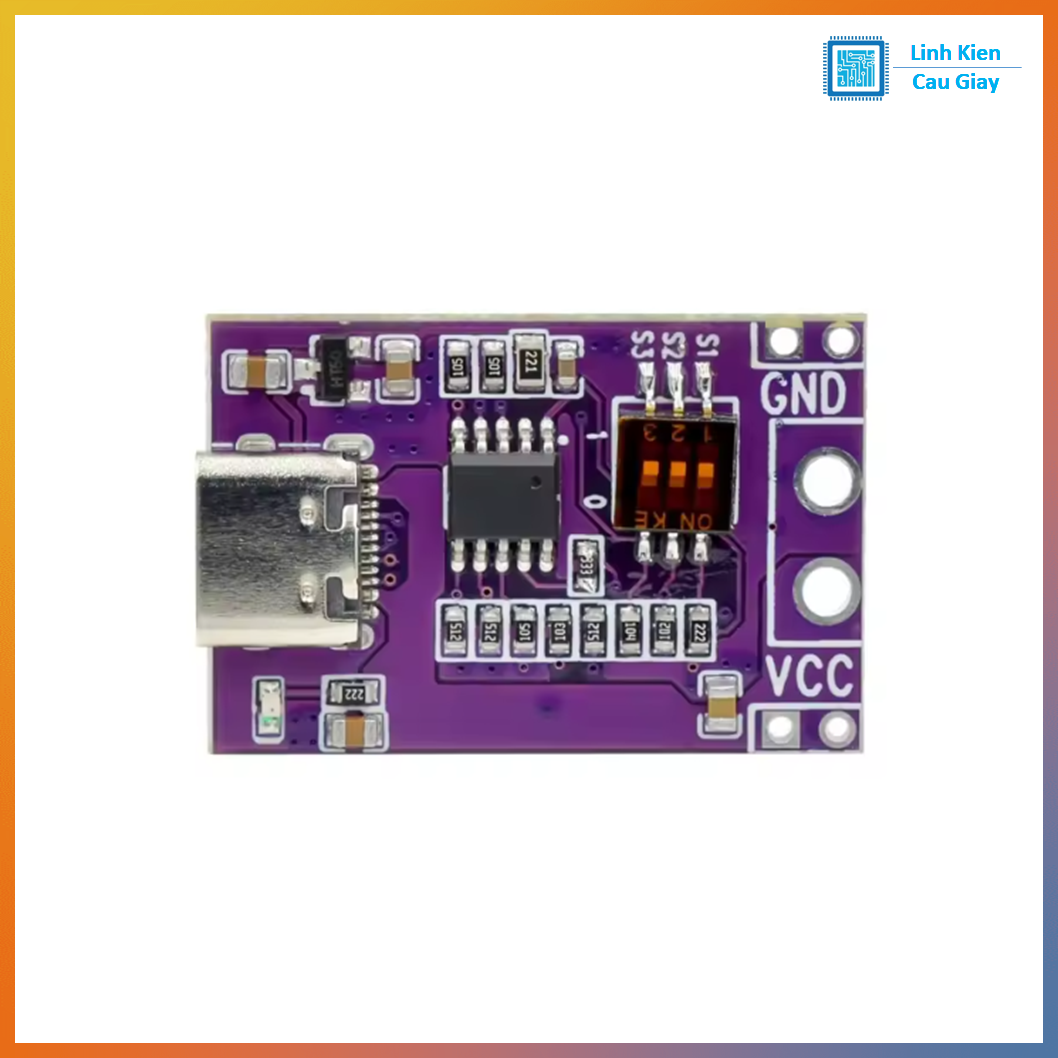

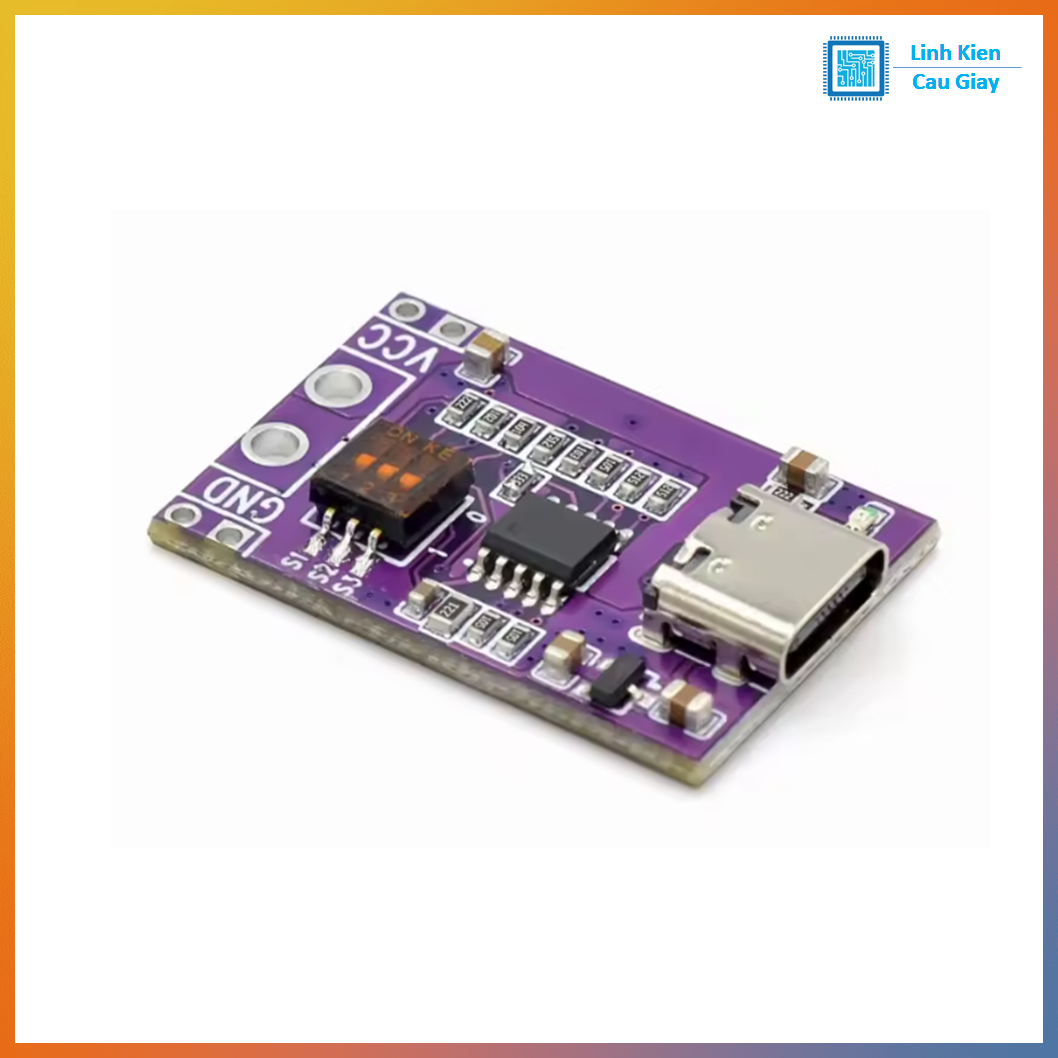

Sơ đồ chân

Cổng vào (Input)
USB-C Type-C: cắm củ sạc/power bank hỗ trợ PD/QC/AFC

Cổng ra (Output)
VCC: cực dương (+) điện áp đã kích (5/9/12/15/20V)
GND: cực âm (−)

Cách dùng nhanh
Cắm sạc PD → gạt công tắc chọn mức → đo lại VCC-GND → cấp tải

Thông số kĩ thuật

Giao thức hỗ trợ: PD / QC / AFC (tùy củ sạc hỗ trợ)
Điện áp đầu ra: 5V, 9V, 12V, 15V, 20V (cố định theo lựa chọn)
Ngõ vào: USB-C Type-C (từ củ sạc/power bank nhanh)
Ngõ ra: pad hàn VCC/GND

Dòng tải tối đa
Phụ thuộc vào củ sạc/power bank và cáp. Nên dùng tải vừa phải, tránh kéo quá khả năng sạc.

Hướng dẫn sử dụng

Quy ước
0 = OFF (tắt)
1 = ON (bật)

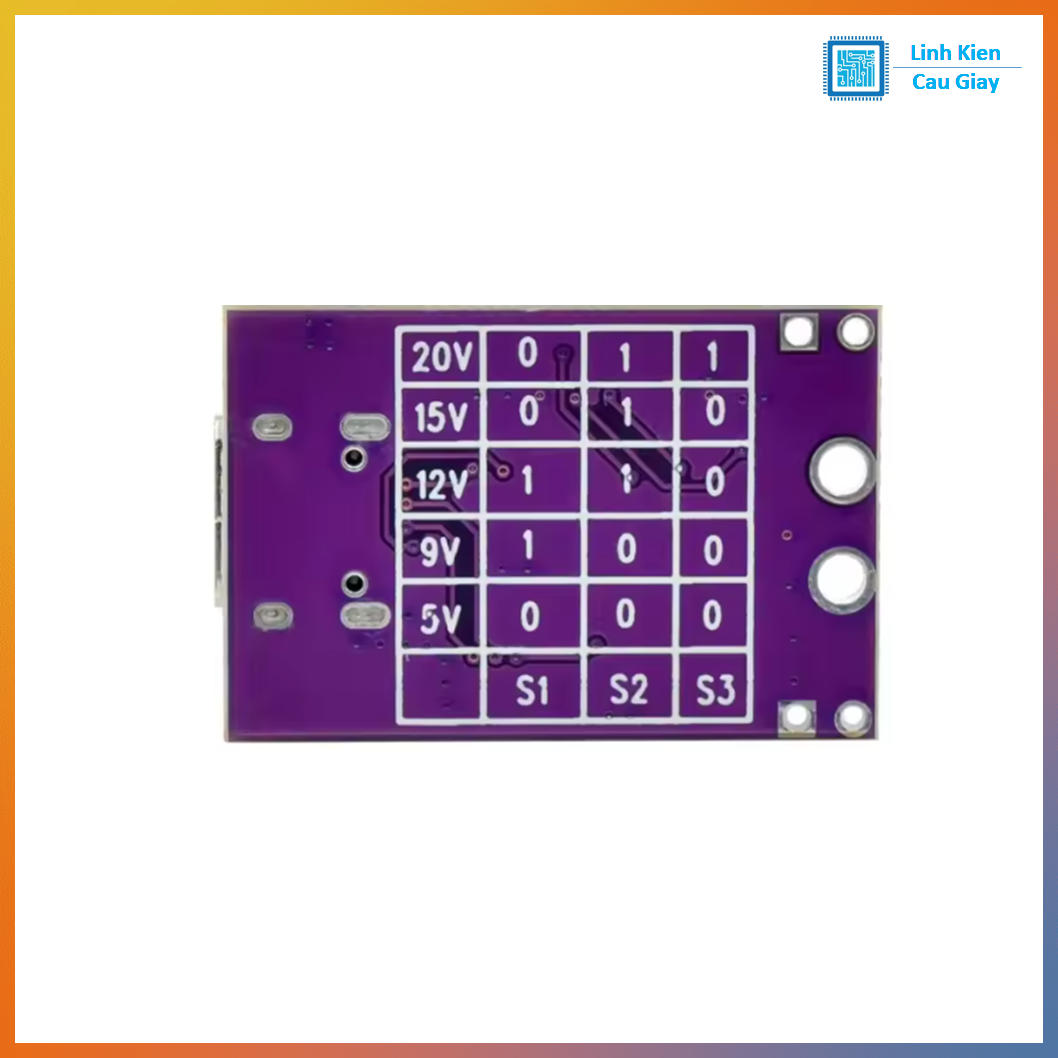

Thiết lập điện áp
5V: S1=0, S2=0, S3=0
9V: S1=1, S2=0, S3=0
12V: S1=1, S2=1, S3=0
15V: S1=0, S2=1, S3=0
20V: S1=0, S2=1, S3=1

Lưu ý an toàn
Luôn chọn đúng điện áp trước khi cấp cho thiết bị
Không chập VCC-GND (dễ làm sạc ngắt bảo vệ hoặc hỏng mạch)
Nếu củ sạc không hỗ trợ mức bạn chọn, đầu ra có thể quay về 5V

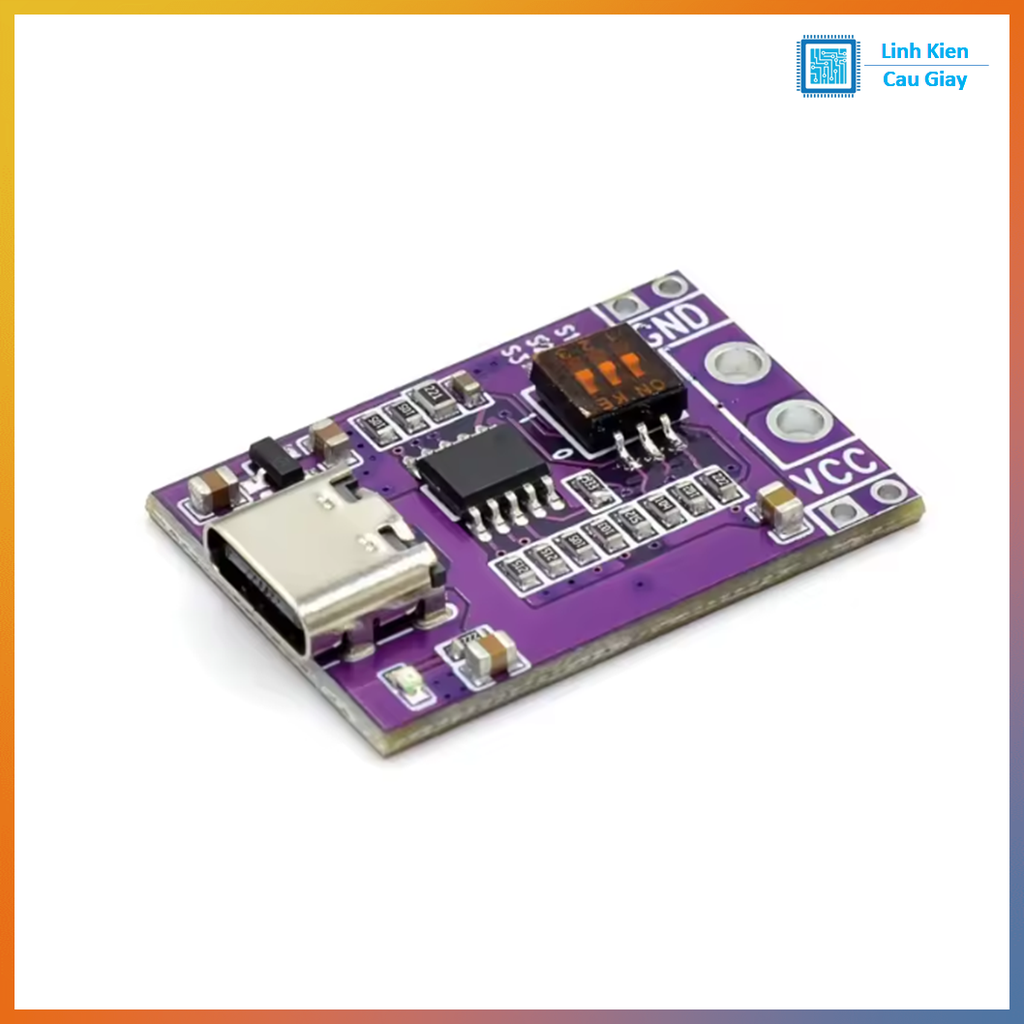

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
