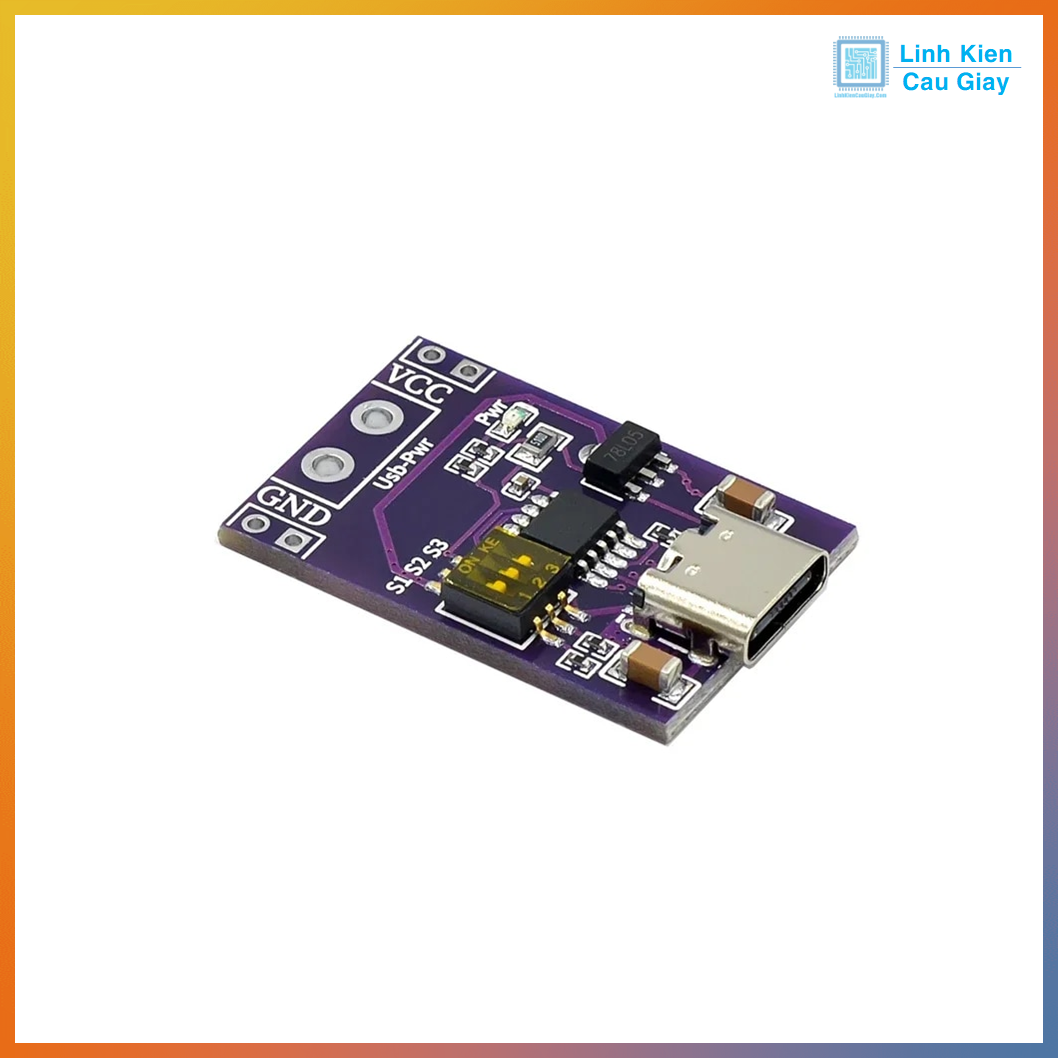

Module kích hoạt sạc nhanh PD/QC/AFC lấy điện áp 5V đến 20V

Mô tả sản phẩm

Module kích hoạt sạc nhanh PD/QC/AFC giúp lấy điện áp 5V–9V–12V–15V–20V trực tiếp từ các adapter sạc nhanh Type-C hoặc Quick Charge. Chỉ cần cắm sạc, module tự động đàm phán giao thức và xuất ra điện áp đã chọn thông qua jumper hoặc DIP switch. Ứng dụng trong các mạch nguồn DIY, test sạc nhanh, hoặc cấp nguồn cho thiết bị điện tử.

Module PD/QC/AFC trigger là mạch đàm phán sạc nhanh chuyên dụng giúp kích hoạt các chế độ điện áp cao trên sạc nhanh (như 9V, 12V, 15V, 20V) thay vì chỉ 5V mặc định.
Hỗ trợ nhiều giao thức sạc nhanh:

• USB Power Delivery (PD)

• Qualcomm Quick Charge 2.0/3.0 (QC)

• Samsung AFC (Adaptive Fast Charging)

Người dùng có thể dễ dàng chọn mức điện áp đầu ra bằng cách thiết lập jumper hoặc DIP switch trên bo mạch. Module này phù hợp cho DIY nguồn DC, test sạc nhanh, cấp nguồn cho mạch Arduino, Router, quạt mini, màn hình, v.v.

Ứng dụng

• Kích hoạt điện áp cao từ sạc nhanh PD/QC (5V–20V) để cấp cho thiết bị thử nghiệm.

• Làm nguồn cấp DC linh hoạt cho các mạch Arduino, ESP32, Raspberry Pi, Router, quạt mini, v.v.

• Thay thế nguồn adapter cố định trong các dự án DIY.

• Kiểm tra sạc nhanh hoặc phân tích điện áp đầu ra của củ sạc PD.

• Dùng làm module cấp nguồn tạm thời khi cần nguồn di động từ sạc dự phòng PD/QC.

Sơ đồ chân

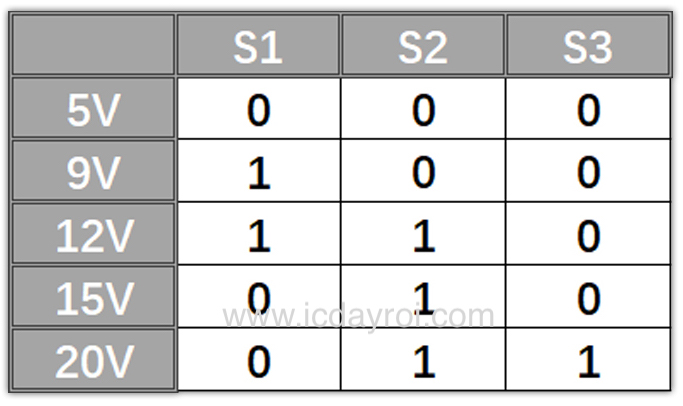

Chức năng DIP Switch :

S1    S2    S3    Điện áp ra
0    0    0    5V
1    0    0    9V
0    1    0    12V
1    1    0    15V
0    0    1    20V

Thông số kĩ thuật

• Điện áp đầu vào: 5V – 20V (từ củ sạc nhanh PD/QC/AFC)

• Điện áp đầu ra: 5V / 9V / 12V / 15V / 20V (chọn qua DIP switch hoặc jumper)

• Dòng tải tối đa: 3A (tùy sạc)

• Giao thức hỗ trợ:

  • USB PD 2.0 / 3.0

  • QC 2.0 / 3.0

  • Samsung AFC

• Cổng kết nối: USB Type-C

• Kích thước: khoảng 30 × 18 mm

• Trọng lượng: ~5g

• LED báo nguồn: Có

• Bảo vệ: Tích hợp mạch giới hạn dòng và chống ngắn mạch

Hướng dẫn sử dụng

1. Kết nối nguồn:

   • Cắm cáp Type-C từ sạc nhanh hoặc pin sạc dự phòng hỗ trợ PD/QC.

2. Chọn điện áp mong muốn:

   • Đặt jumper hoặc DIP switch theo bảng điện áp tương ứng.

3. Lấy điện ra:

   • Dùng hai chân VCC và GND để cấp nguồn cho tải.

4. Lưu ý an toàn:

   • Kiểm tra điện áp bằng đồng hồ trước khi cấp vào thiết bị thật.

   • Không sử dụng điện áp cao (≥15V) cho mạch 5V/3.3V.

   • Không để chập tải hoặc đảo cực.

   • Cấp dòng trong giới hạn 3A để đảm bảo ổn định.

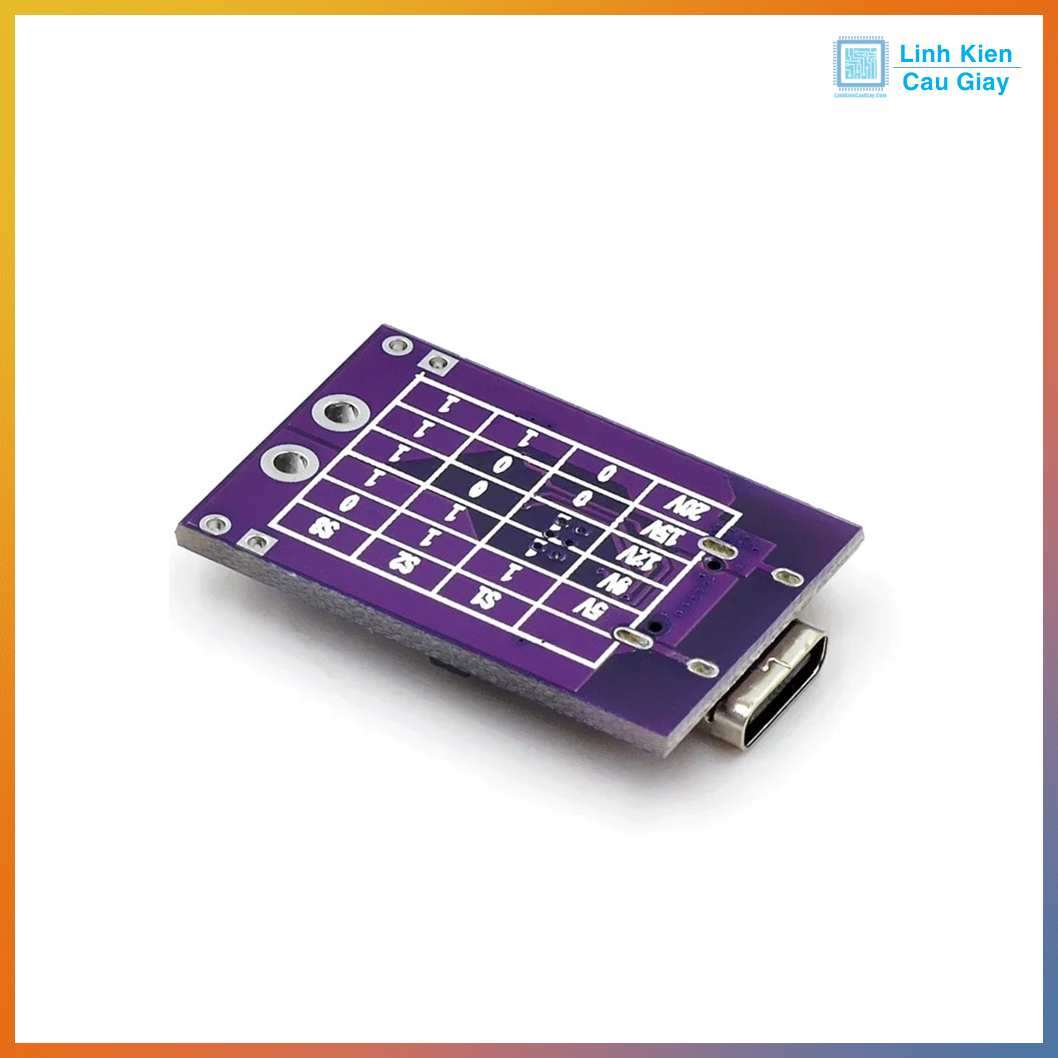

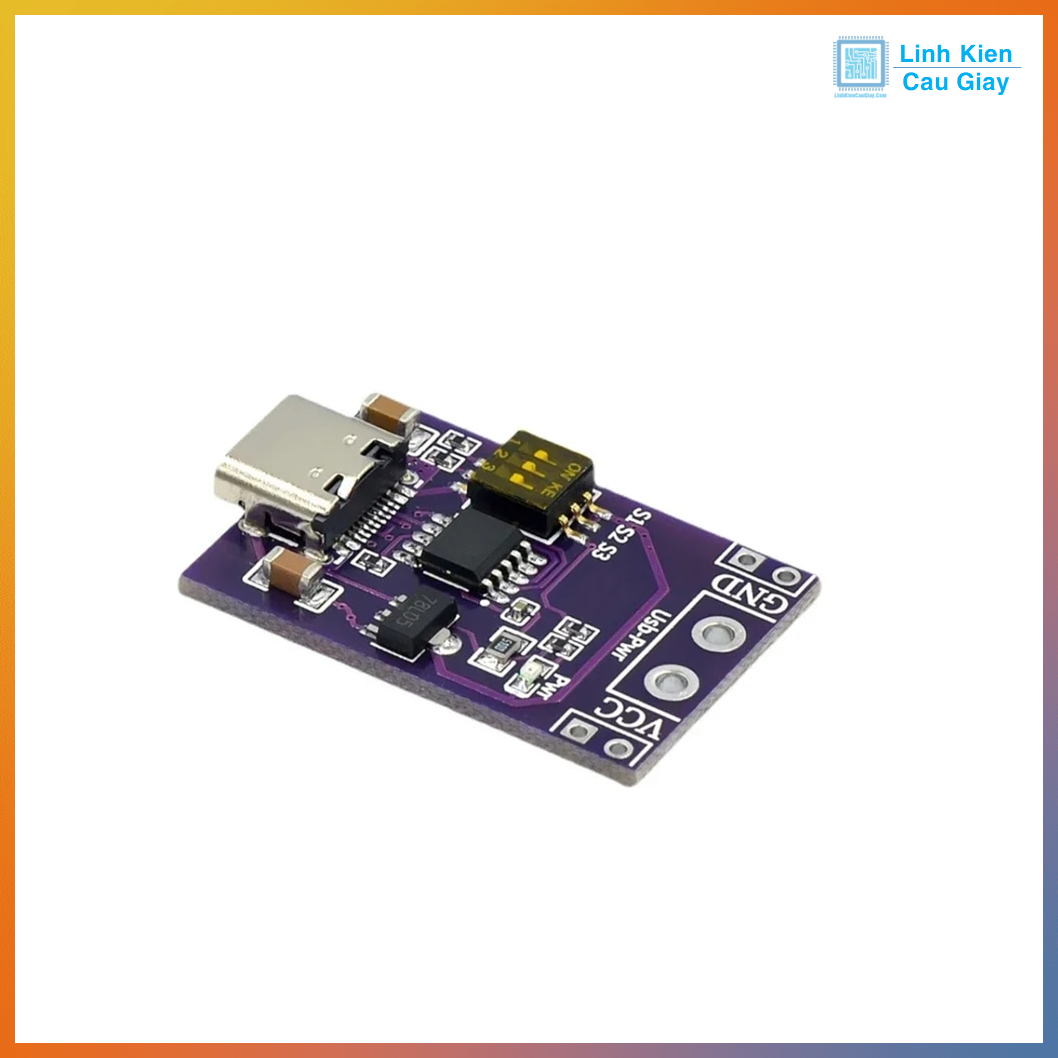

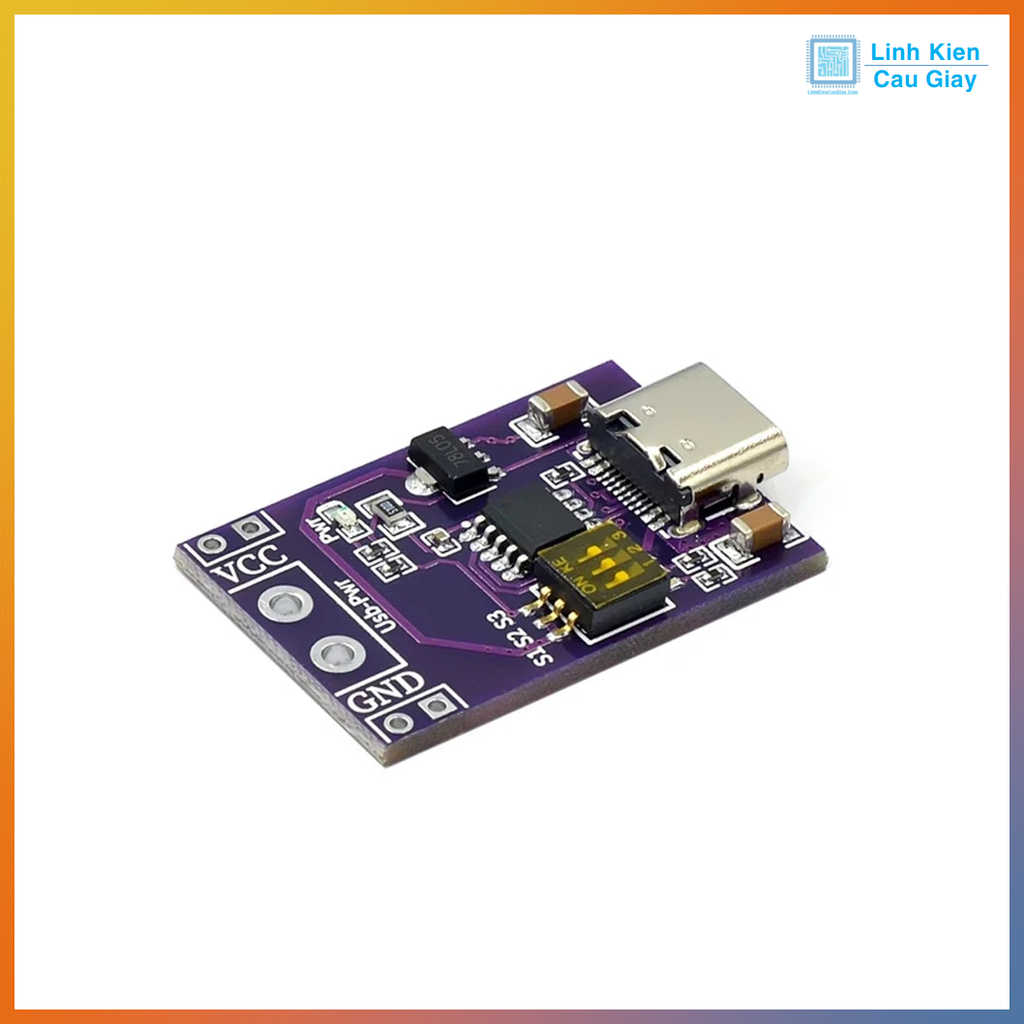

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
