MODULE HIỂN THỊ DUNG LƯỢNG PIN 1S 2S 3S 4S – PIN LITHIUM 3.7V

Mô tả sản phẩm

Module Battery Capacity Indicator 1S–4S dùng để báo mức dung lượng còn lại của pack pin Lithium 3.7V (Li-ion, LiPo) từ 1 cell đến 4 cell nối tiếp.

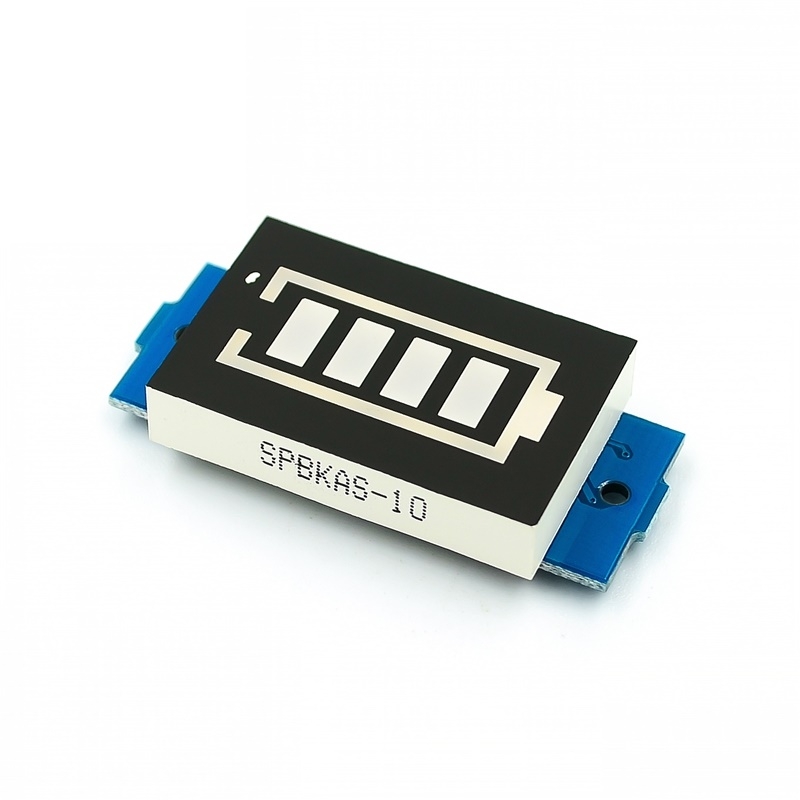

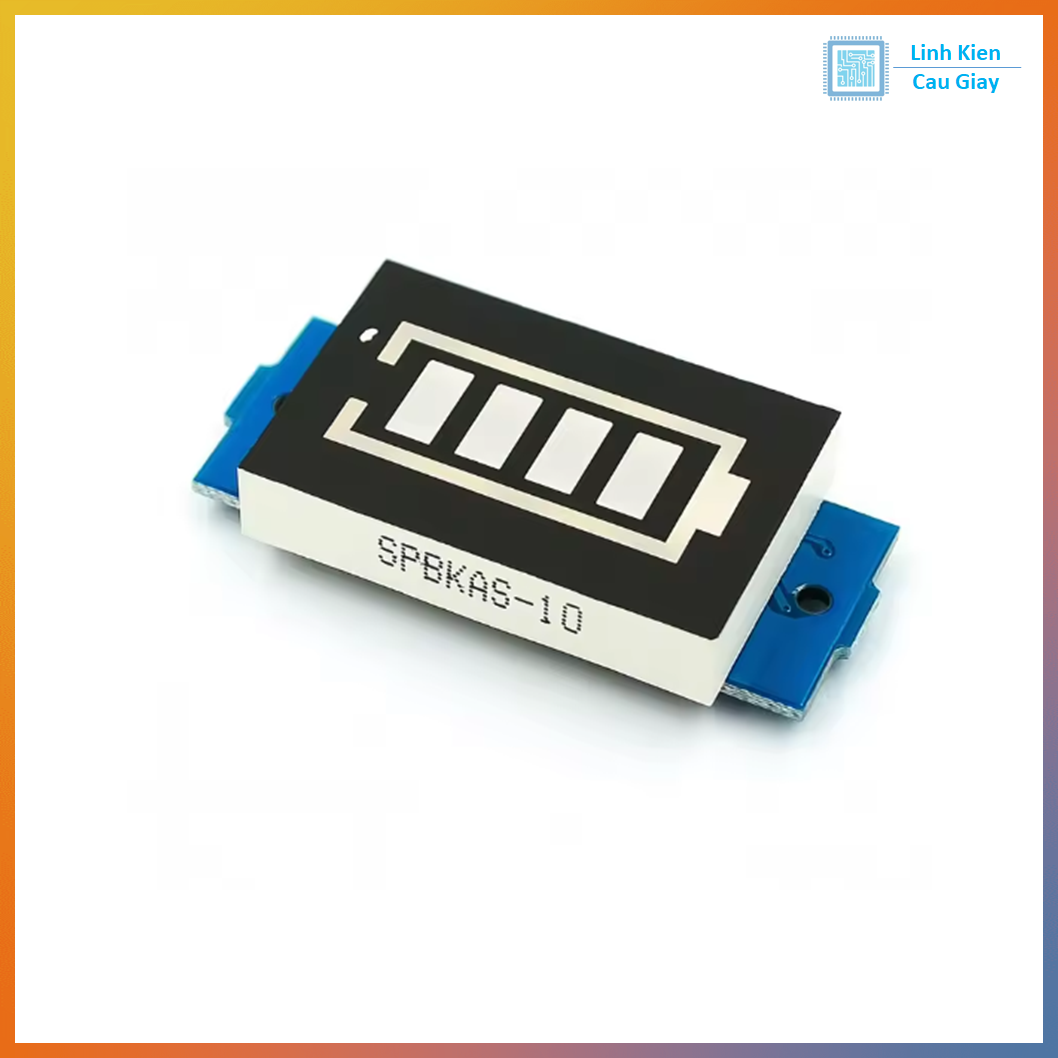

Mặt trên là biểu tượng viên pin 4 vạch, LED màu xanh dương, hiển thị trực quan % pin (rỗng → đầy).

Chỉ cần cấp nguồn từ pack pin, module sẽ tự động đo điện áp và sáng số lượng vạch tương ứng, rất tiện để lắp lên hộp pin, loa kéo, xe điện mini, pin DIY 18650… Giúp người dùng biết khi nào cần sạc lại, tránh xả quá sâu làm hỏng pin.

Ứng dụng

• Báo dung lượng pin cho xe điện mini, xe đồ chơi, xe đạp điện DIY

• Hộp pin 18650, pin dự phòng 12V / 14.8V / 8.4V

• Loa kéo, ampli di động, đèn pin công suất lớn

• Robot, mô hình điều khiển, nguồn di động cho Arduino/ESP

• Hệ thống năng lượng mặt trời nhỏ, nguồn pin LiPo cho máy bay mô hình

Sơ đồ chân

Tuỳ phiên bản nhưng thường có 2–3 chân chính:

• B+ → Nối với cực dương của pack pin (1S/2S/3S/4S)

• B− → Nối với cực âm của pack pin

Thông số kĩ thuật

• Loại pin hỗ trợ: Li-ion/LiPo 3.7V

• Số cell: 1S / 2S / 3S / 4S (chọn bằng jumper)

• Điện áp làm việc:

  • 1S: 3.0–4.2V

  • 2S: 6.0–8.4V

  • 3S: 9.0–12.6V

  • 4S: 12.0–16.8V

• Kiểu hiển thị: Biểu tượng pin 4 vạch LED xanh

• Tiêu thụ dòng: rất nhỏ (chỉ vài mA khi sáng)

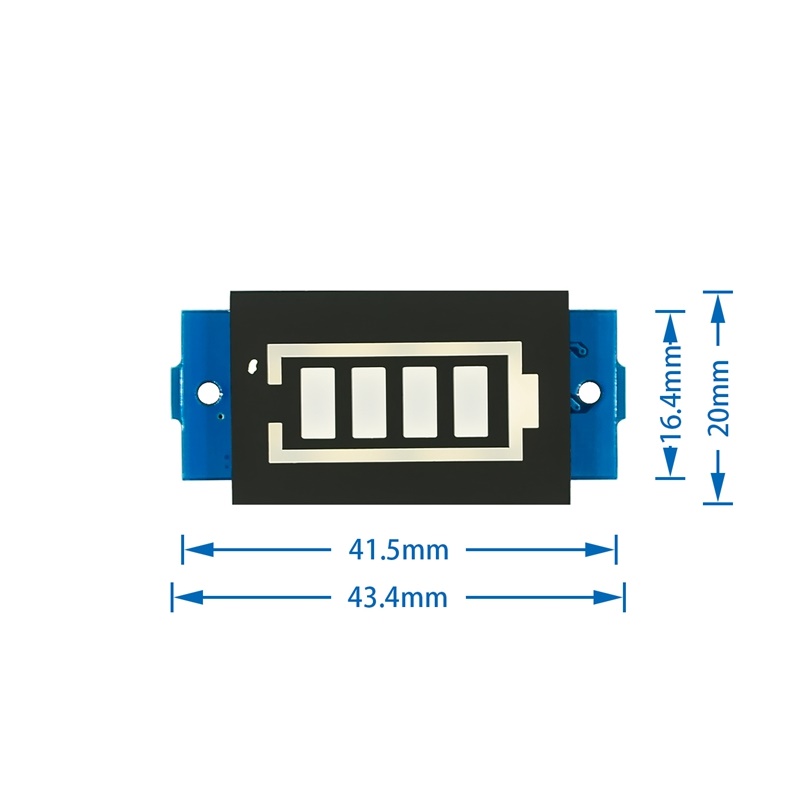

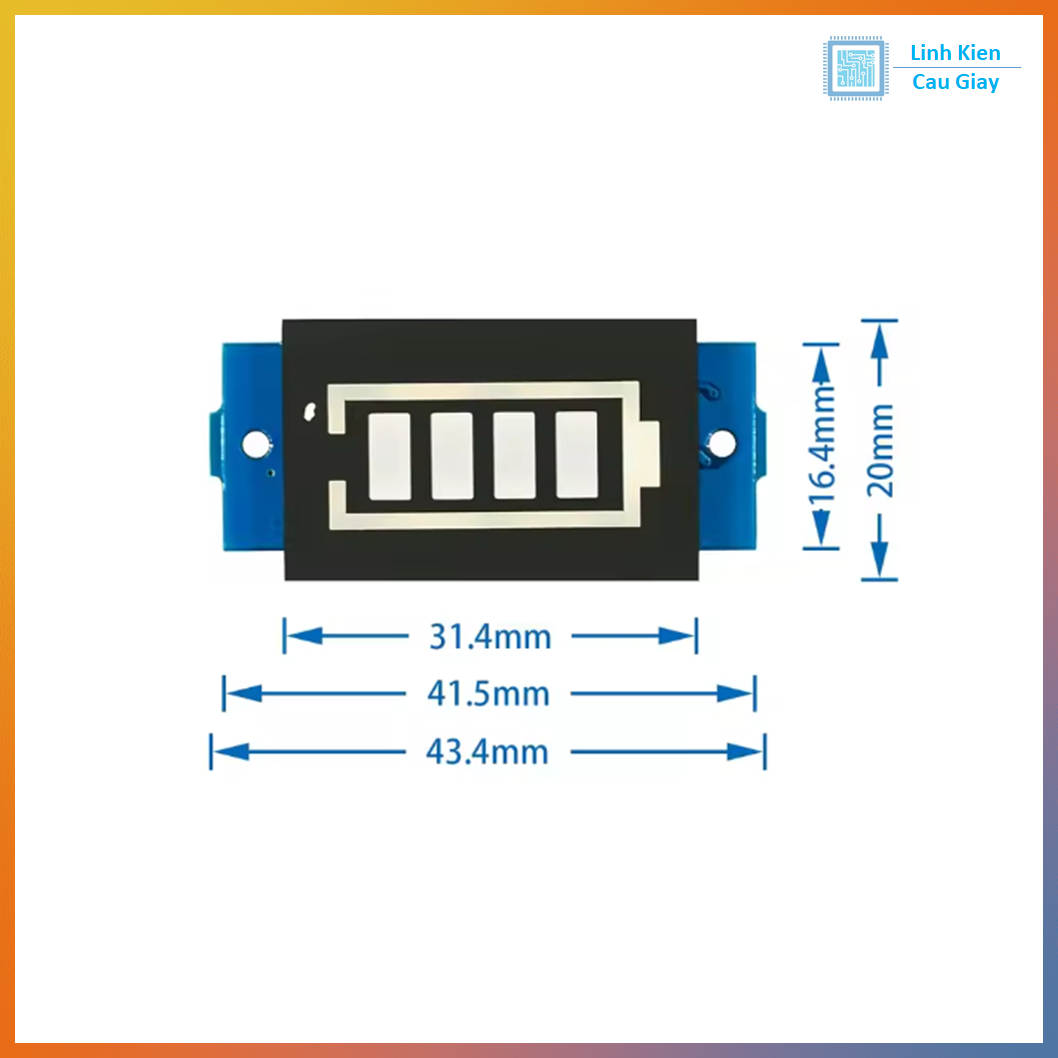

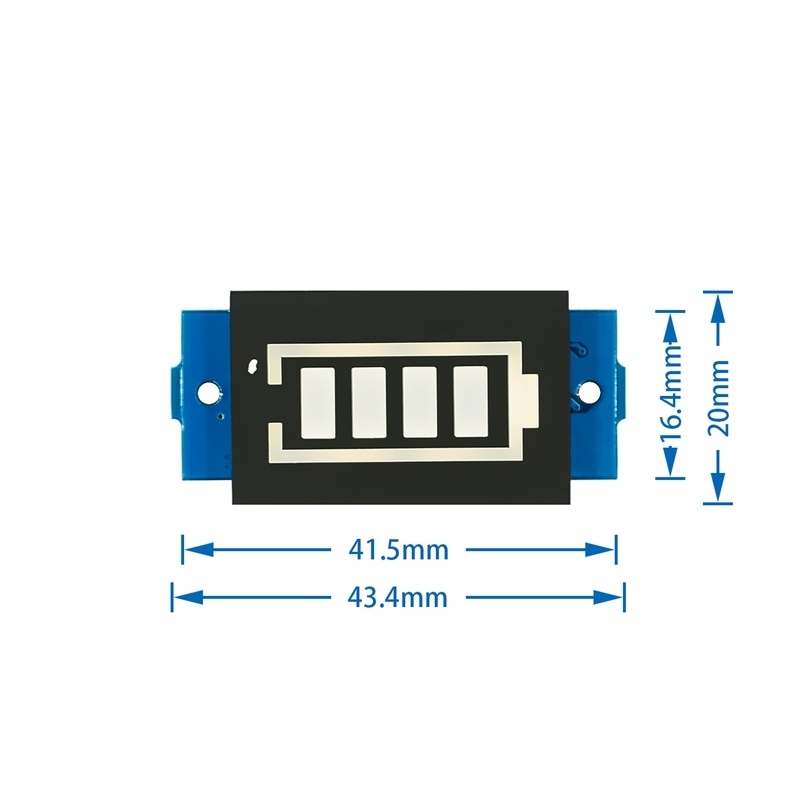

• Kích thước: nhỏ gọn, dễ lắp lên mặt hộp pin

Hướng dẫn sử dụng

• Xác định pack pin đang dùng là 1S, 2S, 3S hay 4S.

• Thiết lập jumper trên mạch tương ứng với số cell.

• Nối B+ vào cực dương pack pin, B− vào cực âm.

• Nếu có nút KEY/EN: nhấn để bật hiển thị dung lượng (sẽ tự tắt sau vài giây).

• Gắn module lên mặt hộp pin, bảng điều khiển hoặc tay lái xe điện để dễ quan sát.

• Khi số vạch còn ít (1 vạch hoặc nhấp nháy) → nên sạc lại để bảo vệ pin.

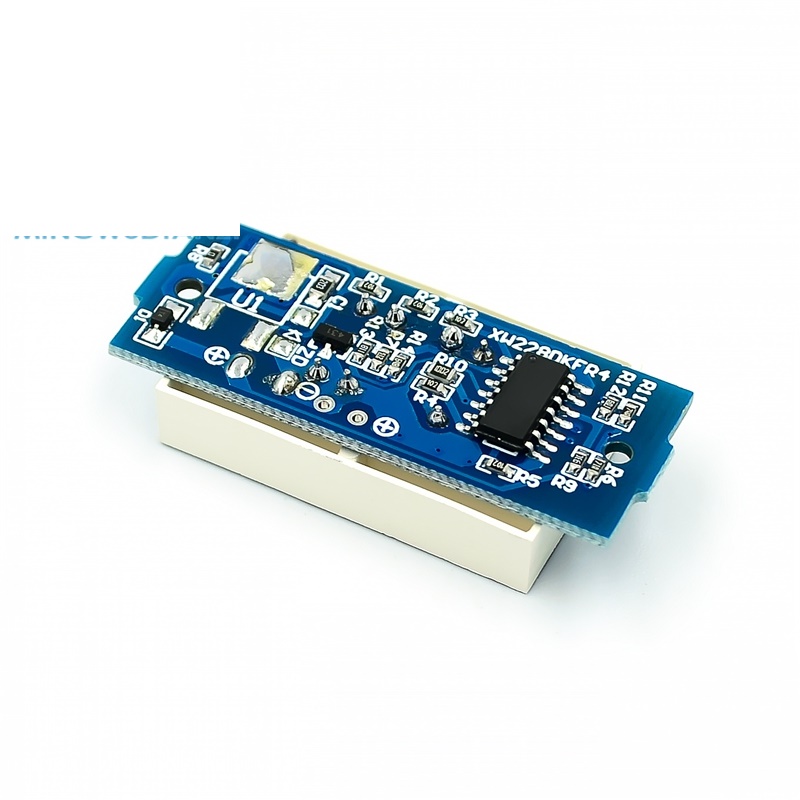

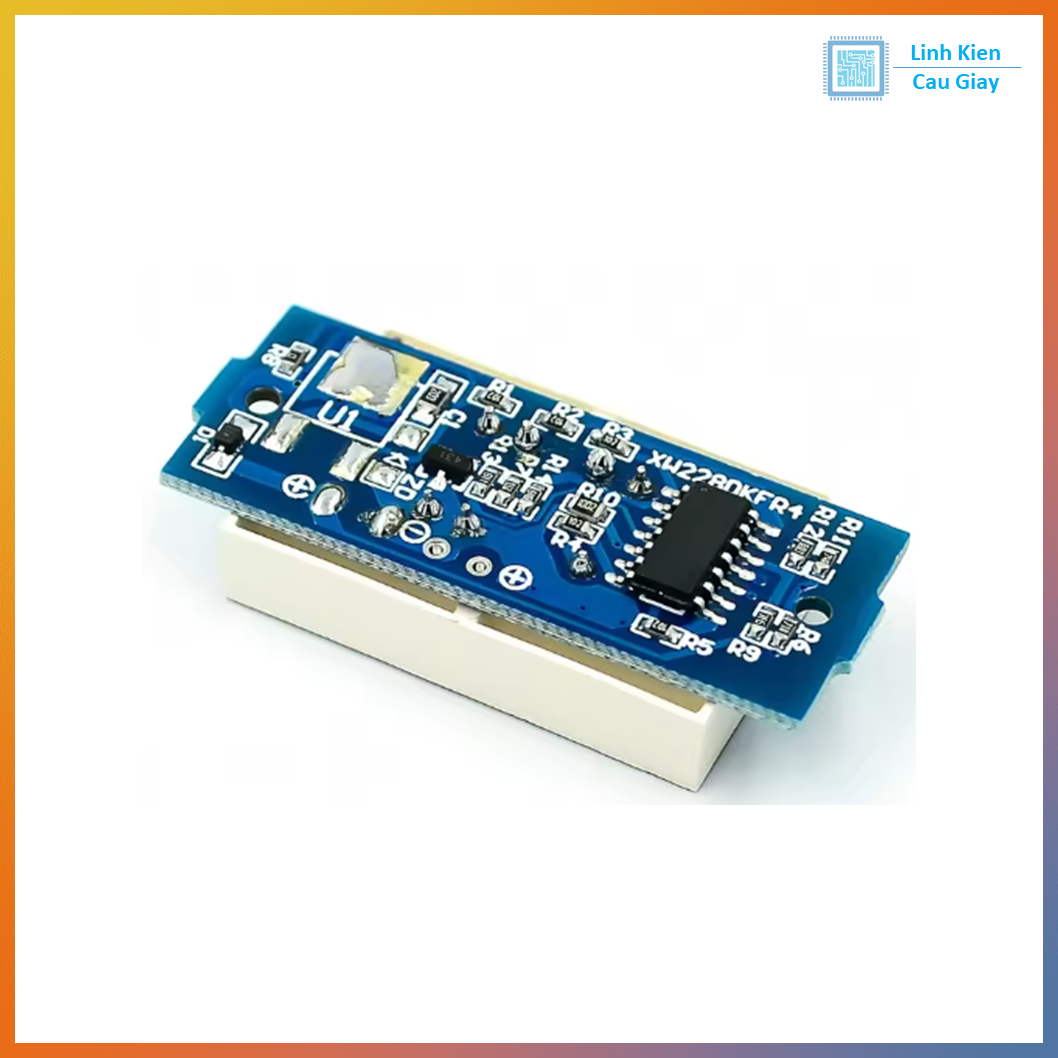

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
