Mạch sạc và bảo vệ pin 6 Cell 20A lithium 18650

Mô tả sản phẩm

Mạch sạc và bảo vệ pin 6 cell 20A (6S BMS) là board quản lý pin chuyên dụng dùng cho pin Lithium 18650 hoặc pin Li-ion 3.7V mắc nối tiếp 6 cell (tổng điện áp danh định 22.2V – 25.2V).
Mạch tích hợp chức năng sạc – xả an toàn, tự động cân bằng điện áp từng cell, ngắt khi sạc đầy hoặc xả thấp, giúp tăng tuổi thọ pin và bảo vệ thiết bị khỏi quá dòng hoặc ngắn mạch.

Đặc điểm nổi bật:

• Dòng xả liên tục lên đến 20A, phù hợp cho tải trung bình và mạnh.

• Bảo vệ đầy đủ: quá áp, thấp áp, quá dòng, ngắn mạch, quá nhiệt.

• Có mạch cân bằng (balancing) giúp các cell sạc đều nhau.

• Tương thích cho pack pin 6S 22.2V / 25.2V, dùng cell 18650 hoặc Li-ion 3.7V.

• Kích thước nhỏ gọn, dễ hàn và lắp vào khối pin DIY, xe điện, loa kéo, UPS, v.v.

Ứng dụng

• Pack pin 6 cell (6S) cho xe điện, xe mô hình, drone, loa kéo, đèn pin công suất lớn.

• Hệ thống nguồn dự phòng (UPS, Solar Backup, DIY Battery Bank).

• Pin sạc di động, loa bluetooth, máy khoan cầm tay, robot, camera năng lượng mặt trời.

• Các dự án DIY pin Lithium hoặc bộ sạc năng lượng mặt trời 24V

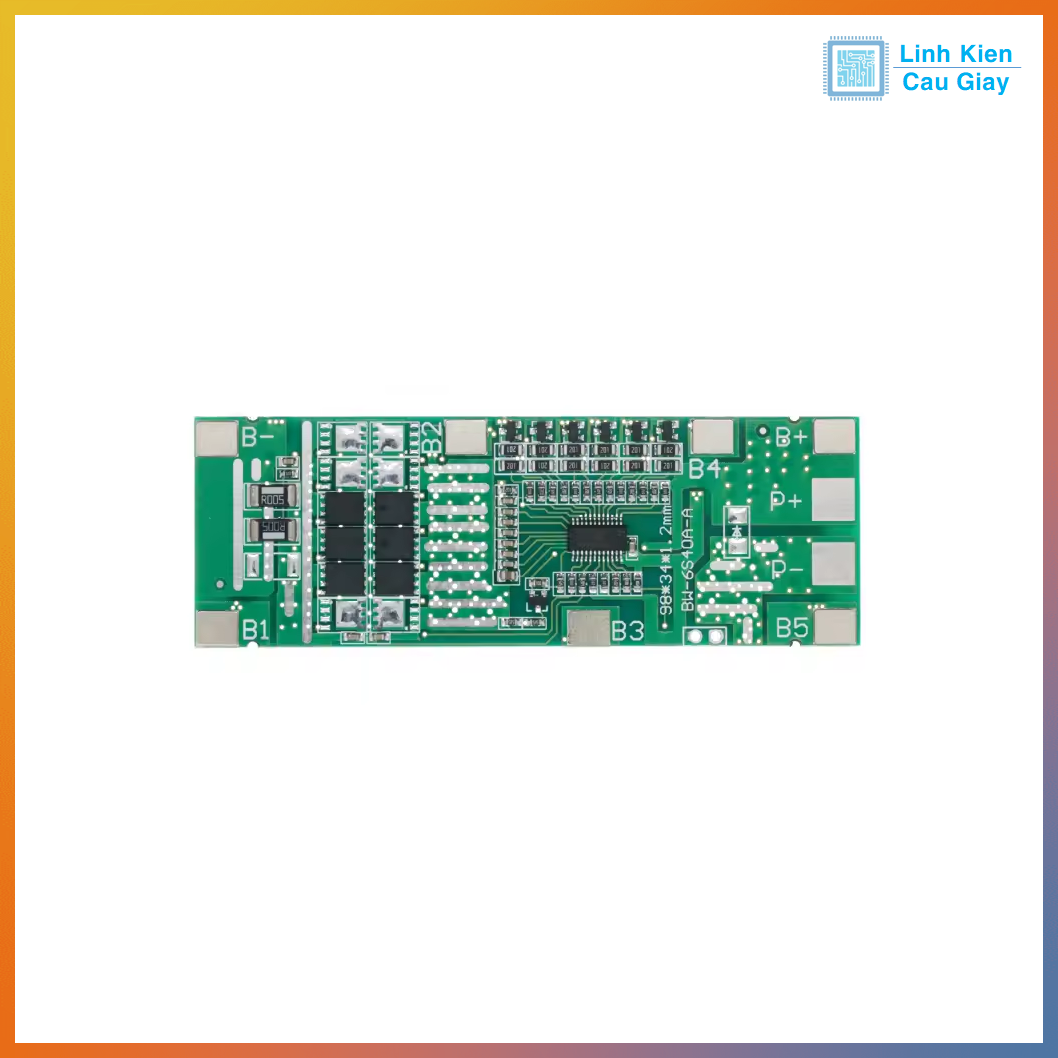

Sơ đồ chân

+-------------------------------------------+
|             MẠCH BẢO VỆ PIN 6S 20A       |
|-------------------------------------------|
| B-   : Cực âm tổng pin                    |
| P-   : Cực âm đầu ra tải (Discharge -)    |
| P+   : Cực dương chung (nối với cực dương pin) |
| B1   : Cell 1 (+)                         |
| B2   : Cell 2 (+)                         |
| B3   : Cell 3 (+)                         |
| B4   : Cell 4 (+)                         |
| B5   : Cell 5 (+)                         |
| B6   : Cell 6 (+)                         |
+-------------------------------------------+


Thông số kĩ thuật

Hướng dẫn sử dụng

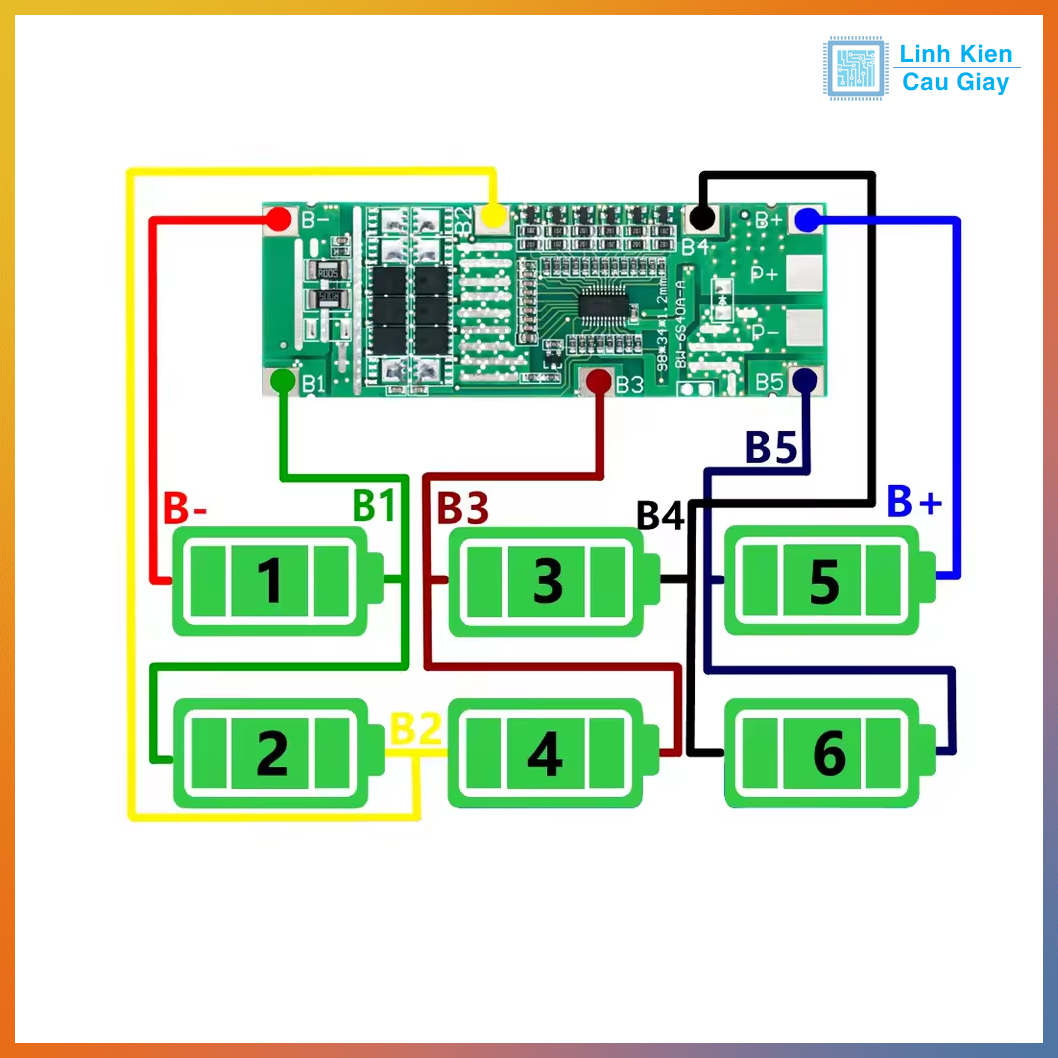

1. Hàn pin nối tiếp 6 cell (6S) theo đúng thứ tự điện áp tăng dần.

2. Kết nối các dây B-, B1 → B6 tương ứng với cực âm/dương của từng cell.

3. Cực P+ / P- dùng cho tải ra và sạc vào (chung cổng).

4. Dùng adapter hoặc mạch sạc 25.2V để sạc toàn bộ pack pin.

5. Khi mạch bảo vệ hoạt động (ngắt xả/sạc), chỉ cần cắm sạc lại để khôi phục.

Lưu ý an toàn:

• Tuyệt đối không đảo chiều dây B- hoặc P-, tránh cháy IC BMS.

• Dùng dây có tiết diện đủ lớn cho dòng 20A.

• Không sạc pin vượt quá 25.2V.

• Tránh chập mạch các điểm hàn trong quá trình lắp ráp

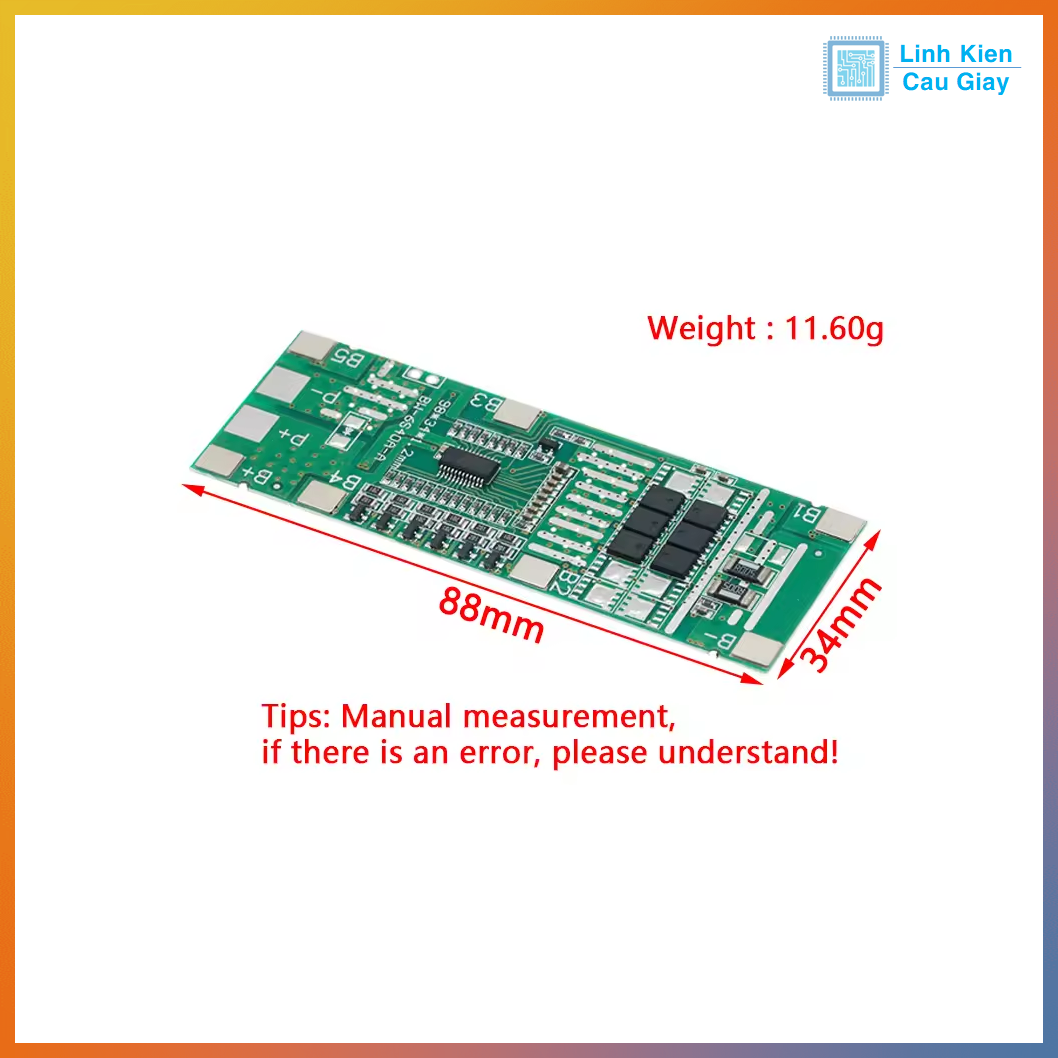

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
