Module Sạc TP5000 1A Cho Pin Li-ion 18650/14500 – Ngõ Vào 5–9V, Hỗ Trợ Chuyển Chế Độ Li-ion 4.2V / LiFePO4 3.6V

Mô tả sản phẩm

TP5000 là IC sạc buck CC/CV nhỏ gọn, tích hợp bảo vệ và quản lý sạc thông minh cho pin đơn Li-ion (4.2V) và tùy chọn LiFePO4 (3.6V). Bản module đặt dòng sạc mặc định 1A, có đèn báo sạc/đầy, làm việc ổn định từ nguồn 5–9V DC. Phù hợp sạc cell rời 18650/14500, pin gói 1S, bộ nguồn di động, các dự án IoT/robot.

Ứng dụng

  • Sạc cell 18650/14500 cho robot, ESP32, IoT.

  • Sạc pin gói 1S cho thiết bị cầm tay, đèn pin.

  • Nguồn dự phòng, power bank DIY, logger dữ liệu.

  • Thay thế module sạc tuyến tính để giảm nóng (buck).

Sơ đồ chân

  • IN+ / IN-: ngõ vào nguồn DC 5–9V (khuyên dùng 5V–6V).

  • B+ / B-: nối trực tiếp cực pin cần sạc (1 cell).

  • LED/STAT: đèn CHARGE (đang sạc) và FULL (đã đầy).

  • SET/MODE: pad chọn Li-ion 4.2V (mặc định) hoặc LiFePO4 3.6V (đóng/jumper theo hướng dẫn trên PCB).

  • RPROG: điện trở đặt dòng sạc (mặc định 1A; có thể thay đổi theo nhu cầu).

Thông số kĩ thuật

  • IC: TP5000 (buck, CC/CV).

  • Điện áp vào: 5–9V DC (khuyên 5V–6V để mát).

  • Điện áp pin: 4.2V Li-ion hoặc 3.6V LiFePO4 (chọn bằng pad/jumper).

  • Dòng sạc mặc định: 1A (điều chỉnh được qua RPROG).

  • Quy trình sạc: khởi sạc mềm → CC → CV → kết thúc.

  • Đèn báo: đang sạc/đã đầy.

  • Hiệu suất: cao hơn sạc tuyến tính (ít nóng hơn).

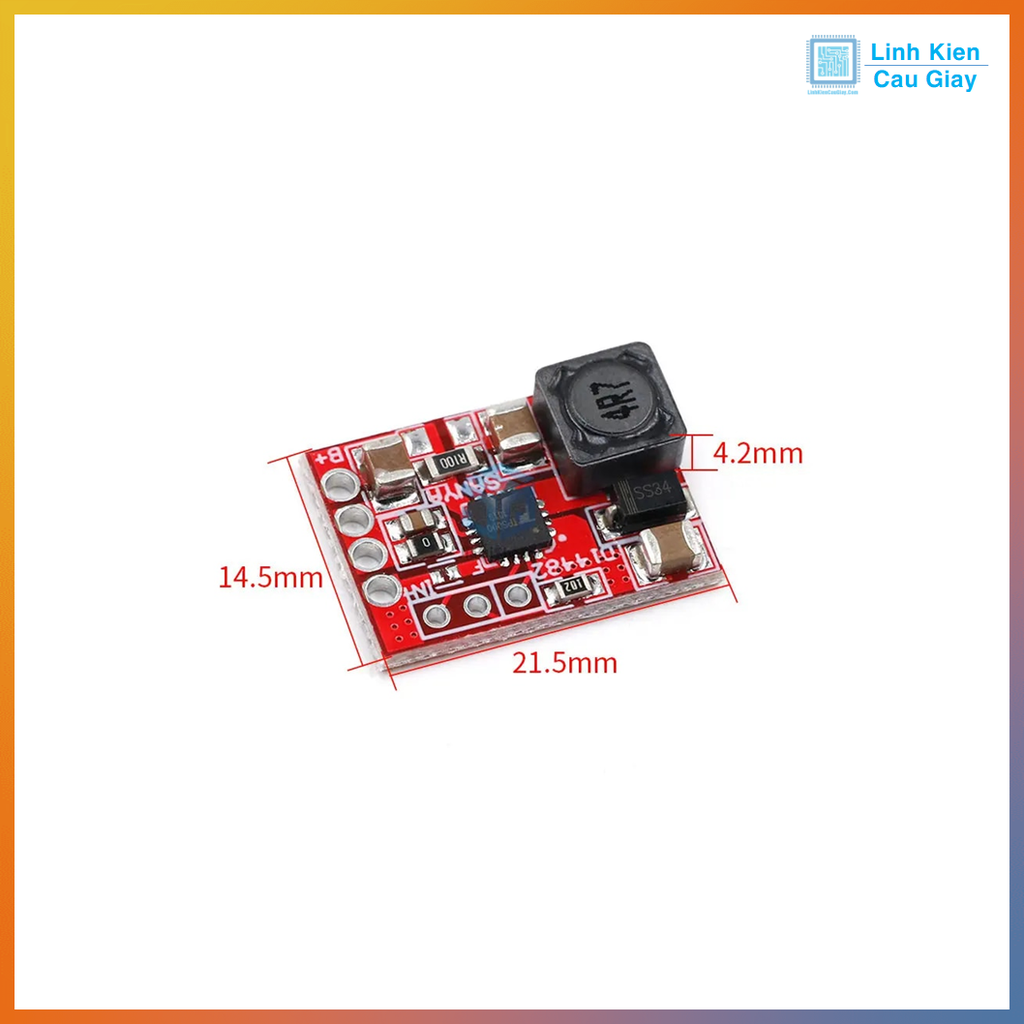

  • Kích thước: nhỏ gọn, dễ tích hợp (tùy lô sản xuất).

Hướng dẫn sử dụng

  • Cấp nguồn vào IN+ / IN- (5–9V; dùng 5V–6V để hạn nhiệt).

  • Nối B+ / B- trực tiếp đến cell Li-ion 1S; chú ý đúng cực.

  • Mặc định sạc Li-ion 4.2V; nếu sạc LiFePO4, đổi pad MODE/SET theo ký hiệu trên PCB.

  • Quan sát đèn STAT: sáng CHARGE khi đang sạc; chuyển FULL khi đầy.

  • Muốn đổi dòng sạc, thay RPROG theo bảng/ghi chú trên mạch (ví dụ 1A mặc định, có thể hạ 0.5A khi nguồn yếu hoặc pin dung lượng nhỏ).

  • Lưu ý an toàn: chỉ sạc pin còn tốt, không phồng/biến dạng; đảm bảo tản nhiệt cho module nếu sạc 1A liên tục; không để pin chạm kim loại; không dùng cho pin nhiều cell nối tiếp.

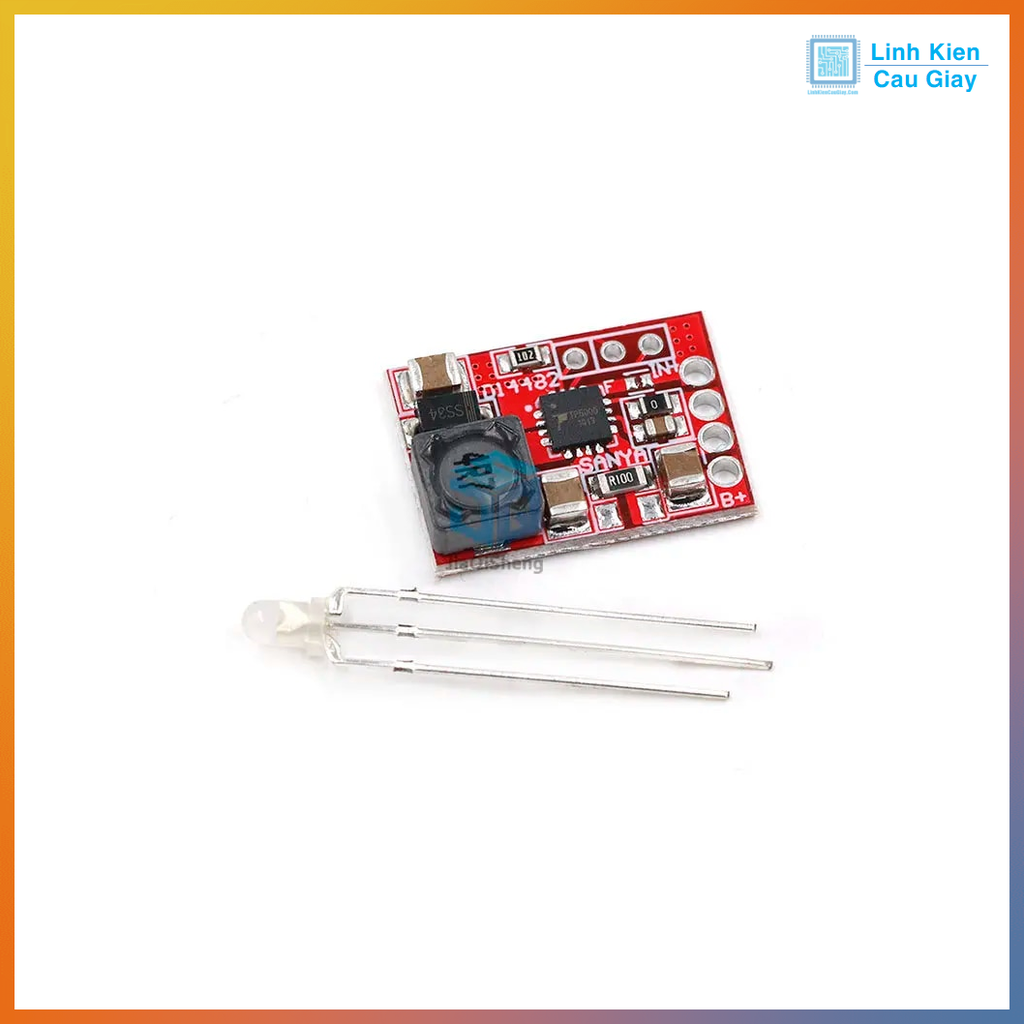

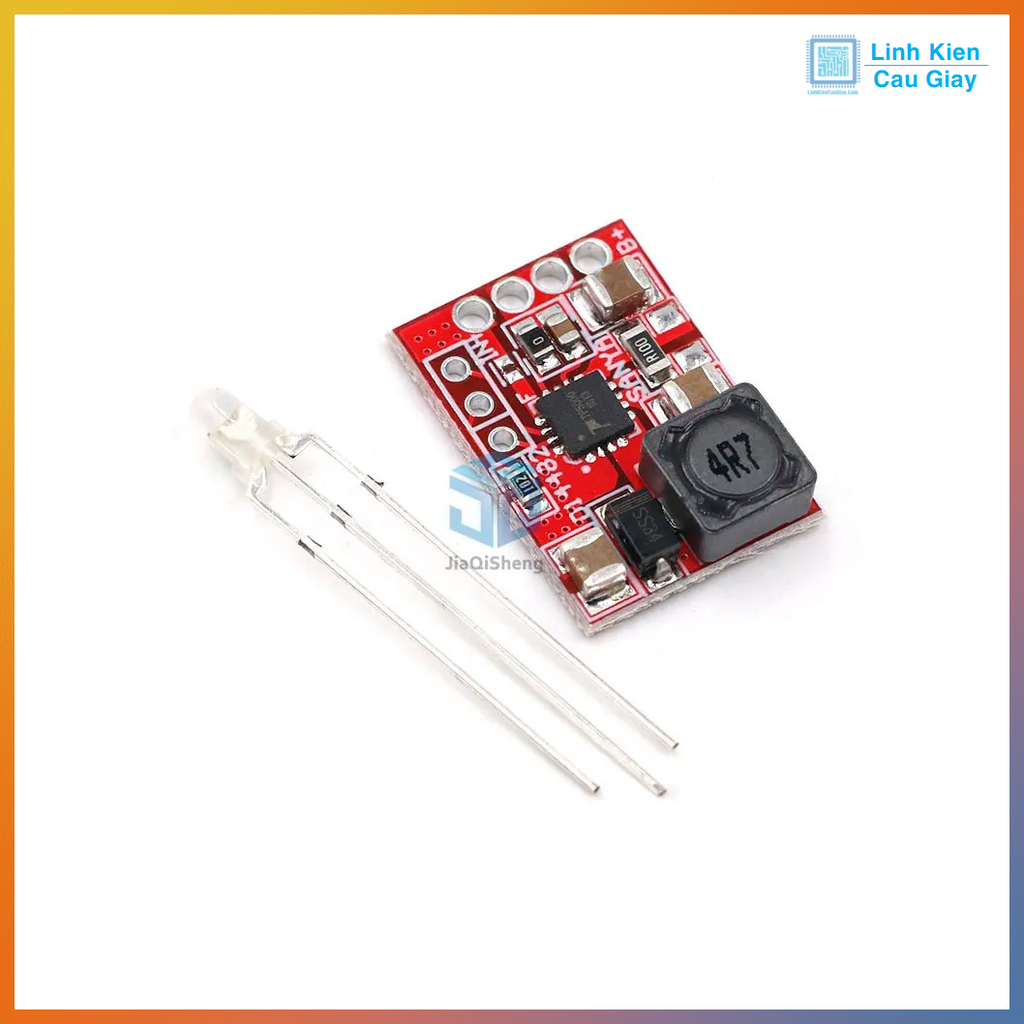

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
