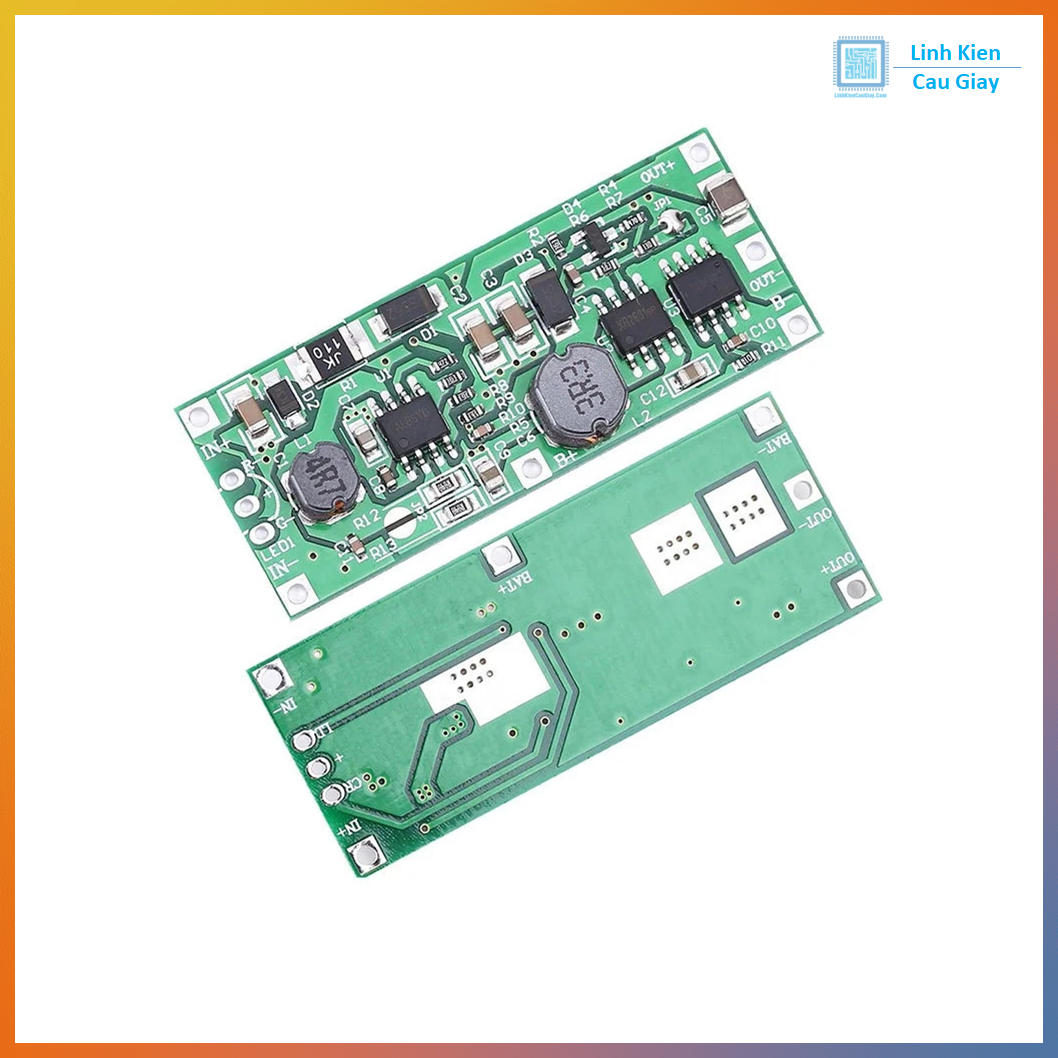

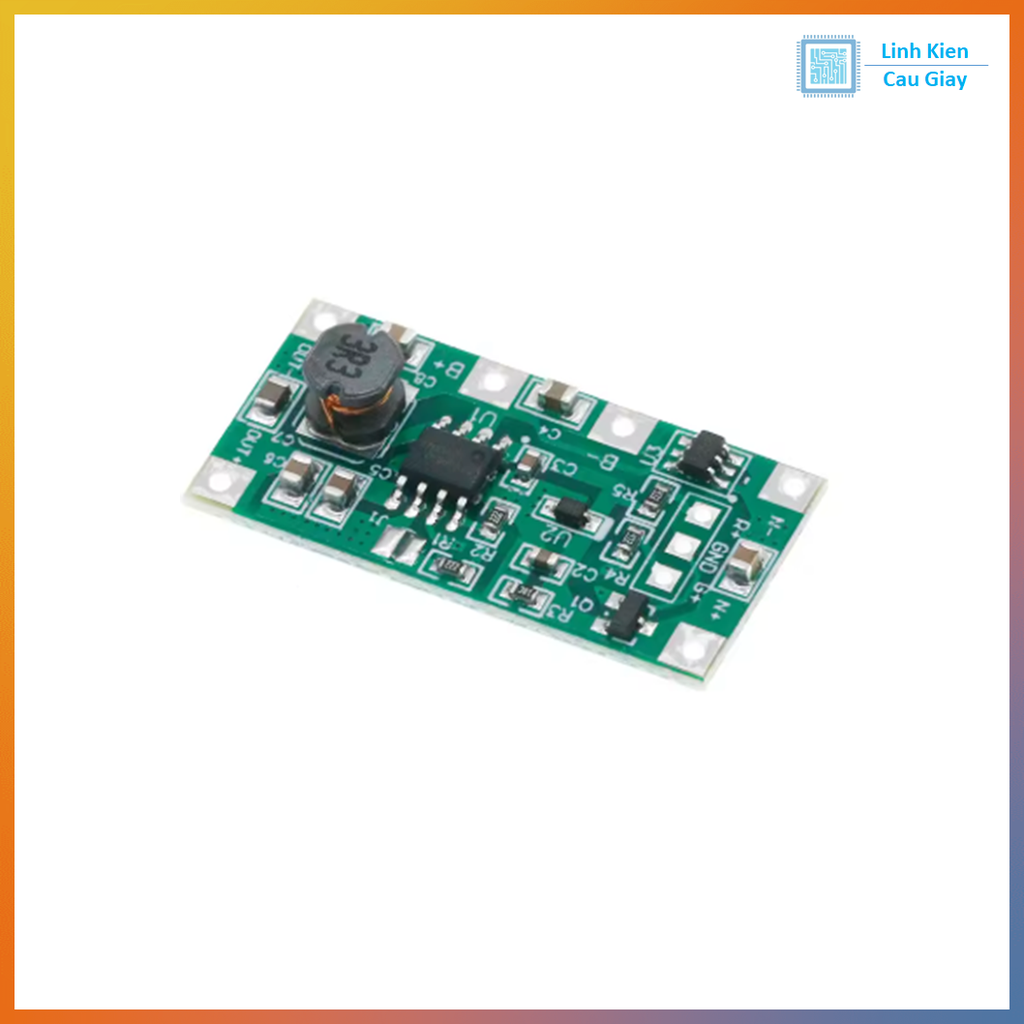

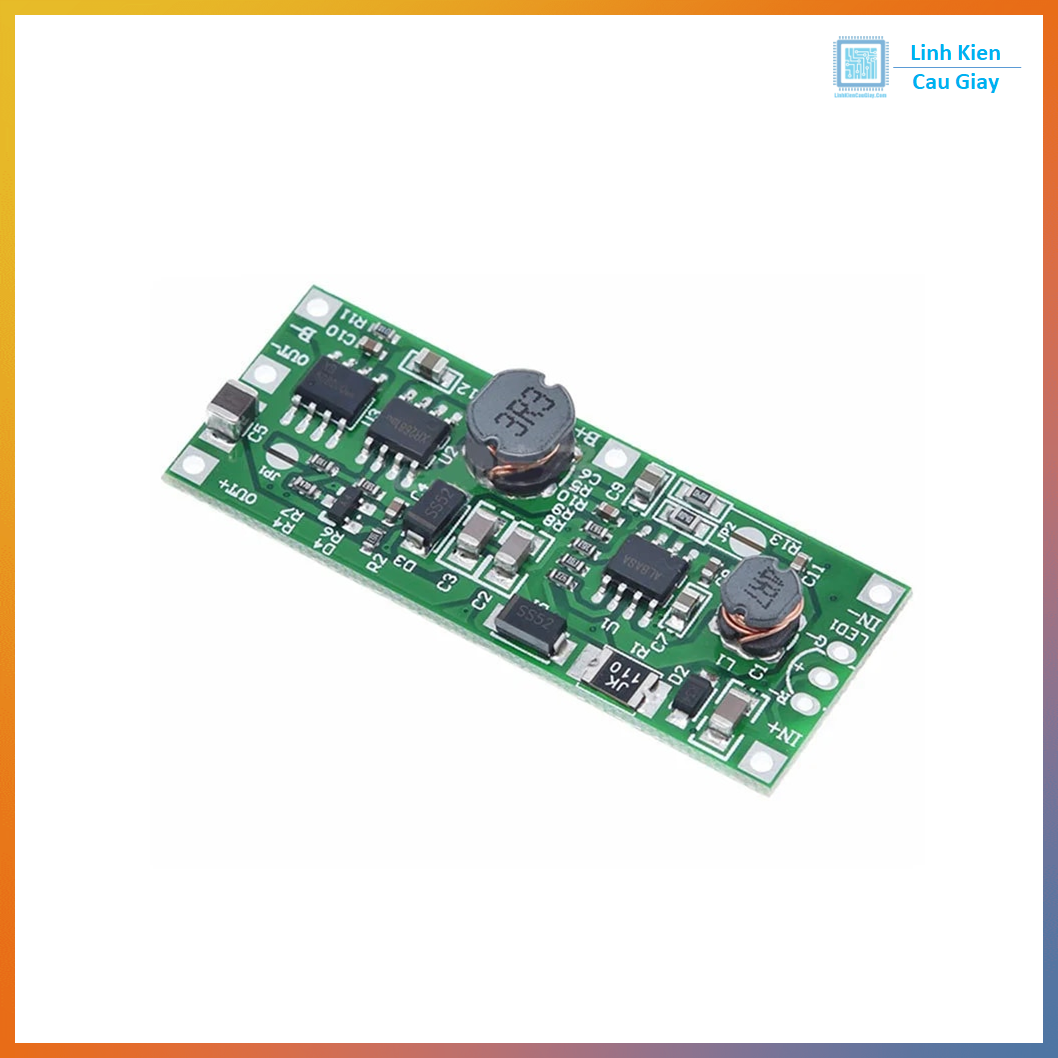

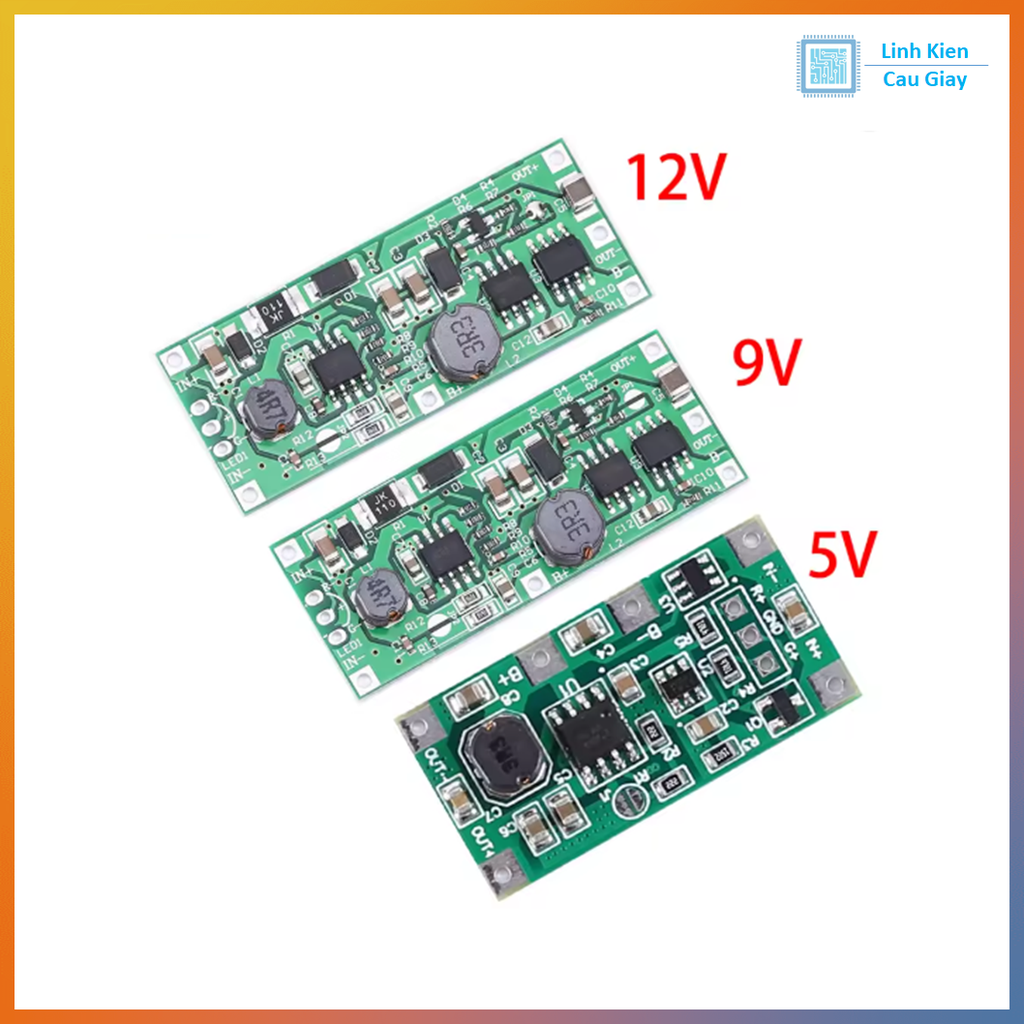

Module UPS 5V 9V 12V – Bộ Nguồn Liên Tục Không Gián Đoạn Sạc Pin 18650

Mô tả sản phẩm

Module UPS DC 5V 9V 12V là bộ nguồn liên tục không gián đoạn (Uninterrupted Power Supply) chuyên dùng cho các thiết bị điện tử yêu cầu hoạt động ổn định ngay cả khi mất điện. Mạch hỗ trợ vừa sạc vừa cấp nguồn cùng lúc, dùng cho pin 18650 Li-ion hoặc Li-Polymer 3.7V, tích hợp bảo vệ quá áp – chống ngắn mạch – chống nối ngược.

Nhờ thiết kế siêu nhỏ gọn, hiệu suất cao, dòng lớn, module được ứng dụng rộng rãi trong router, modem, camera, thiết bị IoT, bộ điều khiển, Arduino, ESP32, các giải pháp năng lượng dự phòng mini.

Ứng dụng

• Bộ nguồn dự phòng cho router, modem, switch mạng
• Nguồn ổn định cho IoT, cảm biến, Arduino, ESP8266, ESP32
• Làm sạc dự phòng mini (Power Bank DIY)
• Ứng dụng trong hệ thống báo động, chống trộm, cảm biến hồng ngoại
• Sử dụng cho đồ chơi điện tử, mô hình robot
• Cấp nguồn cho bộ điều khiển, PLC mini, các thiết bị thông minh
• Dùng để chế xe điện, robot mini, module nguồn ngoài trời

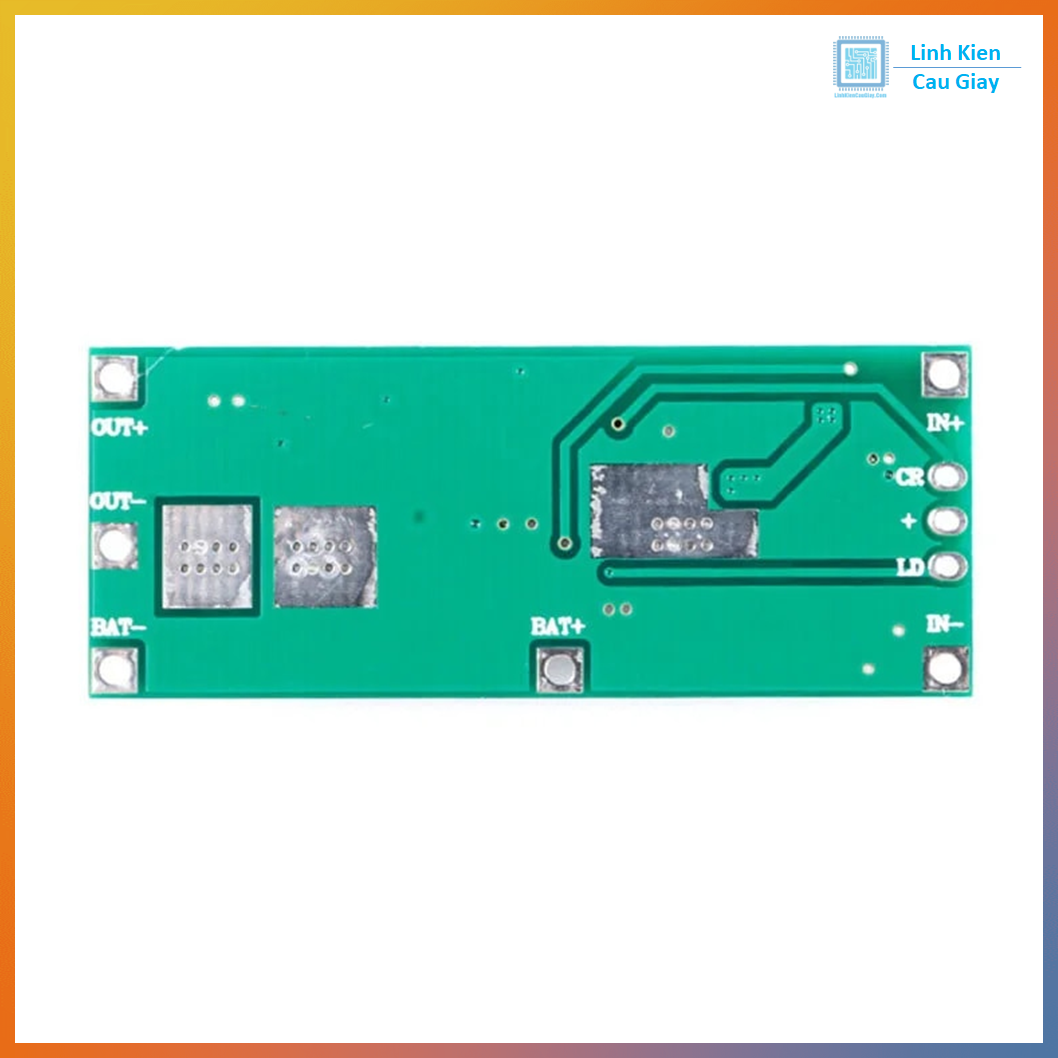

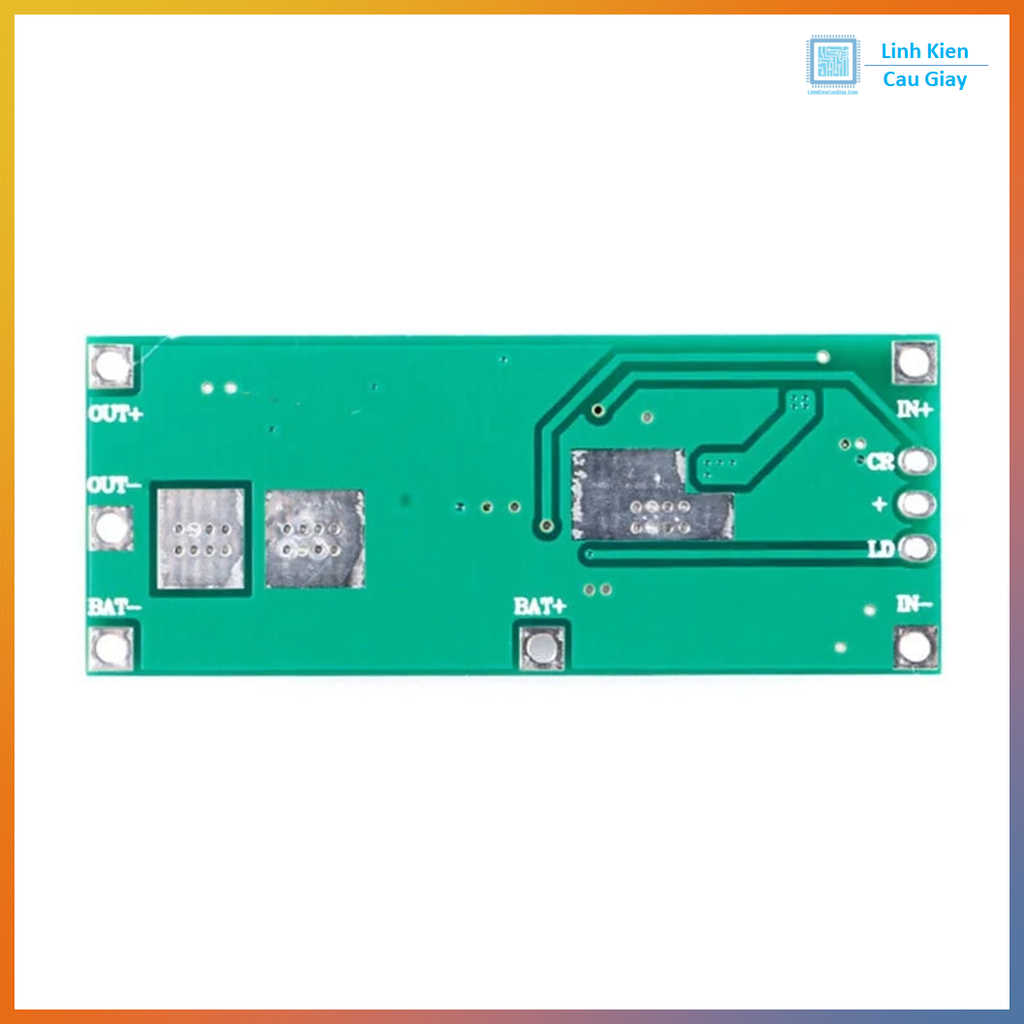

Sơ đồ chân

Nguồn vào (INPUT):
• IN+: Chân cấp nguồn dương DC 5V
• IN-: Chân âm (GND)

Ngõ ra (OUTPUT):
• OUT+: Điện áp ra 5V
• OUT-: GND

Pin kết nối PIN 18650:
• B+: Cực dương pin 3.7V
• B-: Cực âm pin 3.7V

J1 – Jumper chỉnh dòng:
• Hở (Default): Dòng tải < 1A
• Đóng jumper: Yêu cầu nguồn vào 5V–2A, ưu tiên cấp tải trước, dư mới sạc pin

Thông số kĩ thuật

• Tên sản phẩm: UPS Voltage Converter Module

• Điện áp hoạt động: DC 5V

• Dòng hoạt động: 1A

• Điện áp đầu ra: DC 5V – 1A

• Công suất: 5W

• Loại pin hỗ trợ: Li-ion/LiPo 3.7V – tối đa 10.000mAh

• Bảo vệ:
  • Chống nối ngược nguồn vào
  • Chống quá áp
  • Chống ngắn mạch đầu ra
  • Chống nối nhầm cực pin

• Nhiệt độ làm việc: -40°C → +85°C

• Độ ẩm cho phép: 0% – 95%RH

• Kích thước: 33 × 17 × 4 mm

Hướng dẫn sử dụng

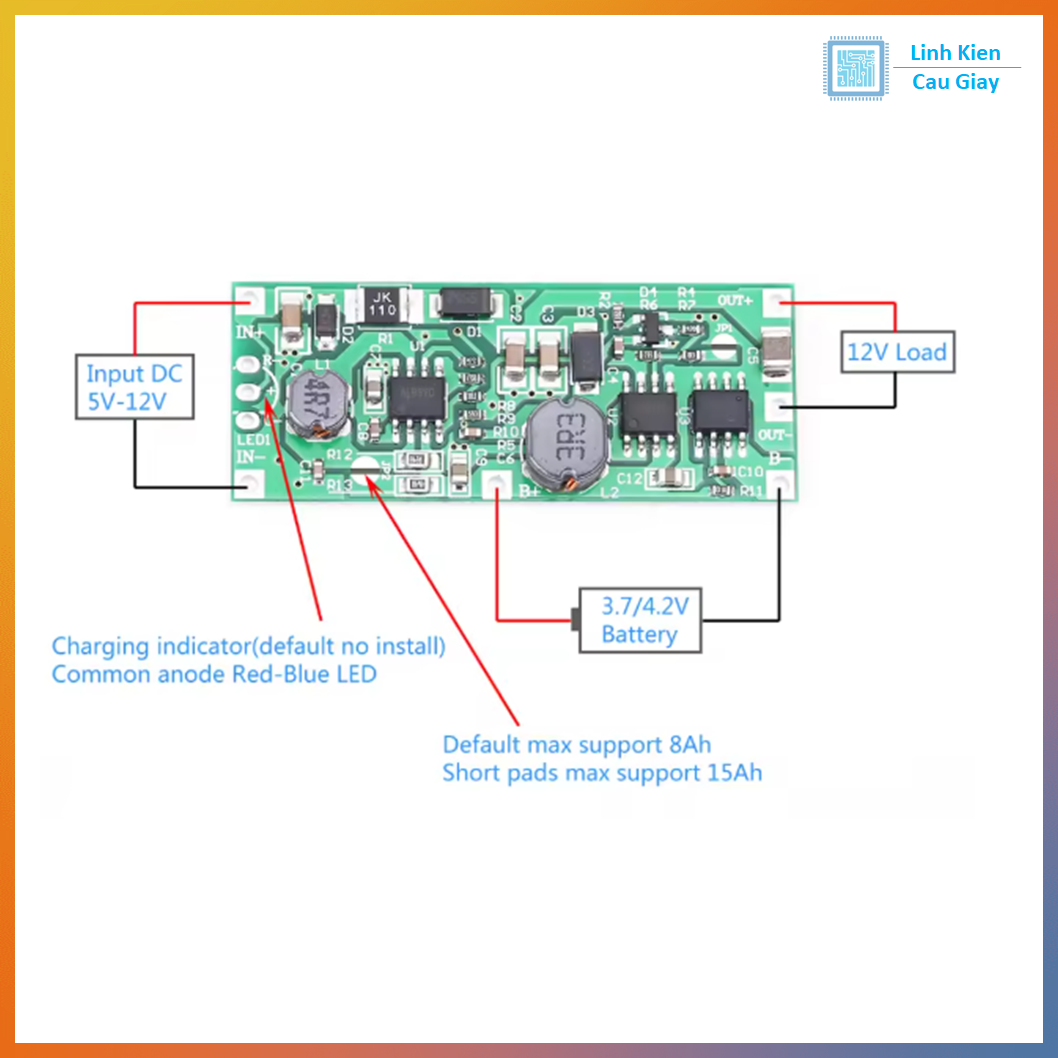

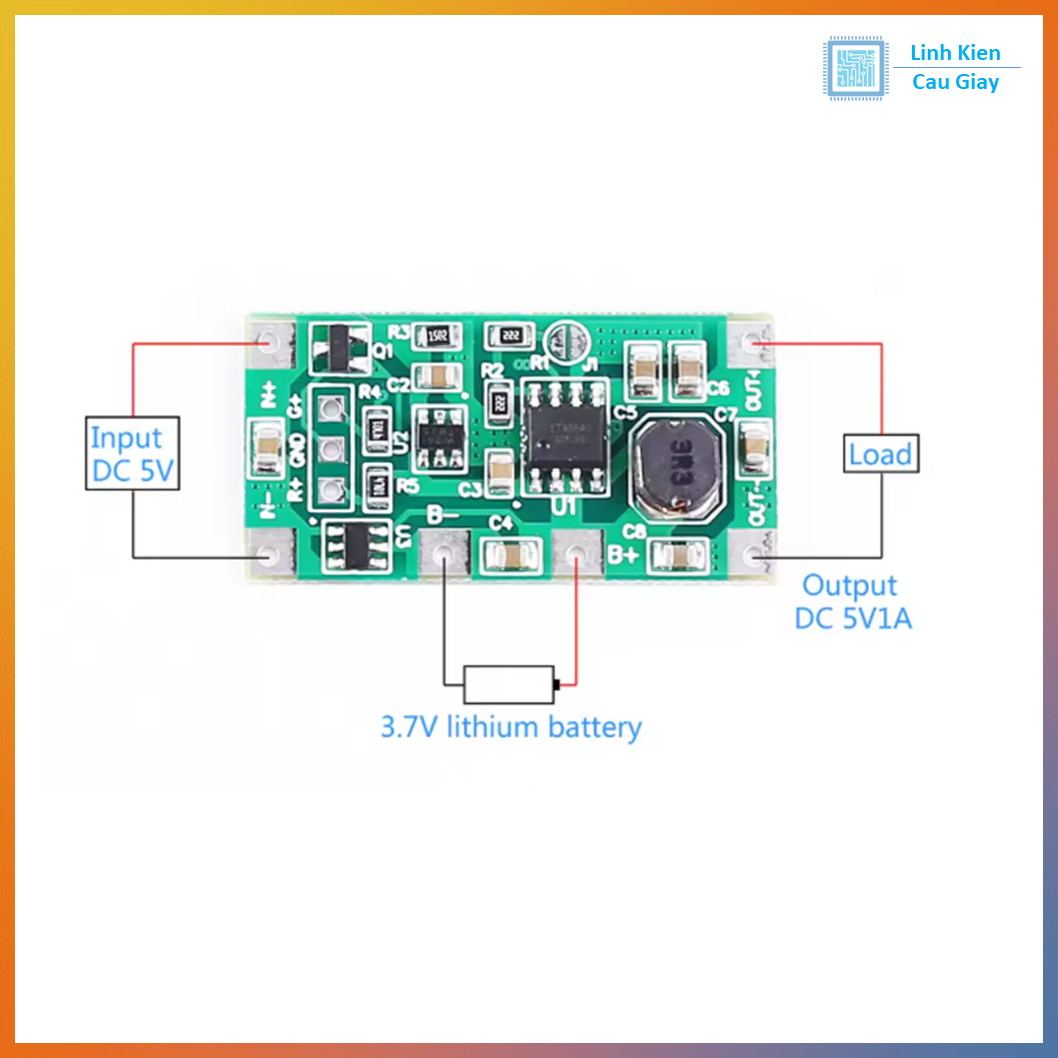

1. Cách kết nối

1. Cấp nguồn 5V vào chân IN+ / IN-.

2. Dùng đồng hồ đo để kiểm tra điện áp đầu ra OUT+ / OUT-.

3. Gắn pin 18650 vào B+ / B- đúng cực (+/-).

2. Lưu ý quan trọng

• Không đảo cực pin, module sẽ hỏng ngay lập tức.
• Dòng tối đa đạt 1A nhưng không duy trì 1A liên tục.
• Nên dùng dây có tiết diện ≥ 1.5mm² để đảm bảo dòng lớn.
• Có thể tự gắn LED báo:
– LED đỏ: đang tải hoặc đang cấp nguồn
– LED xanh nhấp nháy: hiển thị dung lượng pin
– LED xanh OFF: không tải

3. Tự cấu hình Jumper J1

• Default: dòng sạc thấp, phù hợp nguồn 1A.
• Đóng jumper: yêu cầu nguồn 5V–2A → ưu tiên cấp tải trước, dư mới sạc pin.

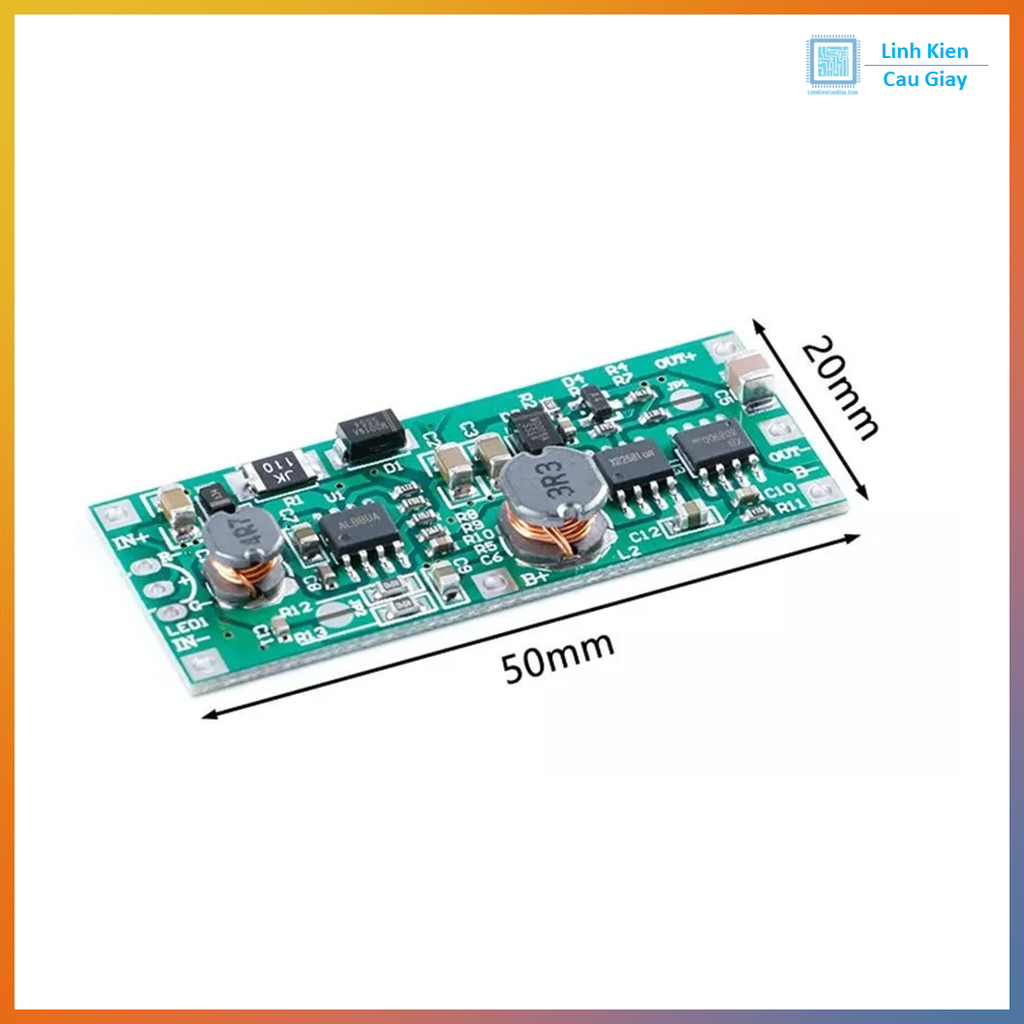

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
