Mạch sạc pin 18650 TP4056 1A có bảo vệ – Cổng Type-C

Mô tả sản phẩm

• Mạch sạc TP4056 Type-C là module sạc pin Li-ion 1 cell (3.7V – 18650, 14500, 16340…) với dòng sạc tối đa 1A.

• Tích hợp IC TP4056 quản lý sạc chuẩn CC/CV và mạch bảo vệ DW01A + MOSFET 8205A, giúp bảo vệ pin khỏi quá sạc, quá xả, quá dòng, chập tải.

• Cổng USB Type-C tiện lợi, có thể cấp nguồn trực tiếp từ sạc điện thoại, adapter 5V, power bank…

• LED hiển thị trạng thái: đang sạc / đầy pin, phù hợp cho các dự án DIY, robot, nguồn di động.

Ứng dụng

• Sạc pin cho pin 18650, 14500, 16340, pin Li-ion 3.7V đơn cell.

• Làm nguồn dự phòng, đèn pin, loa bluetooth, mạch IoT, robot mini, xe điều khiển.

• Các dự án STEM, DIY cần mạch sạc pin an toàn, có bảo vệ.

• Thay thế mạch sạc cũ trong thiết bị cầm tay, sản phẩm thương mại nhỏ.

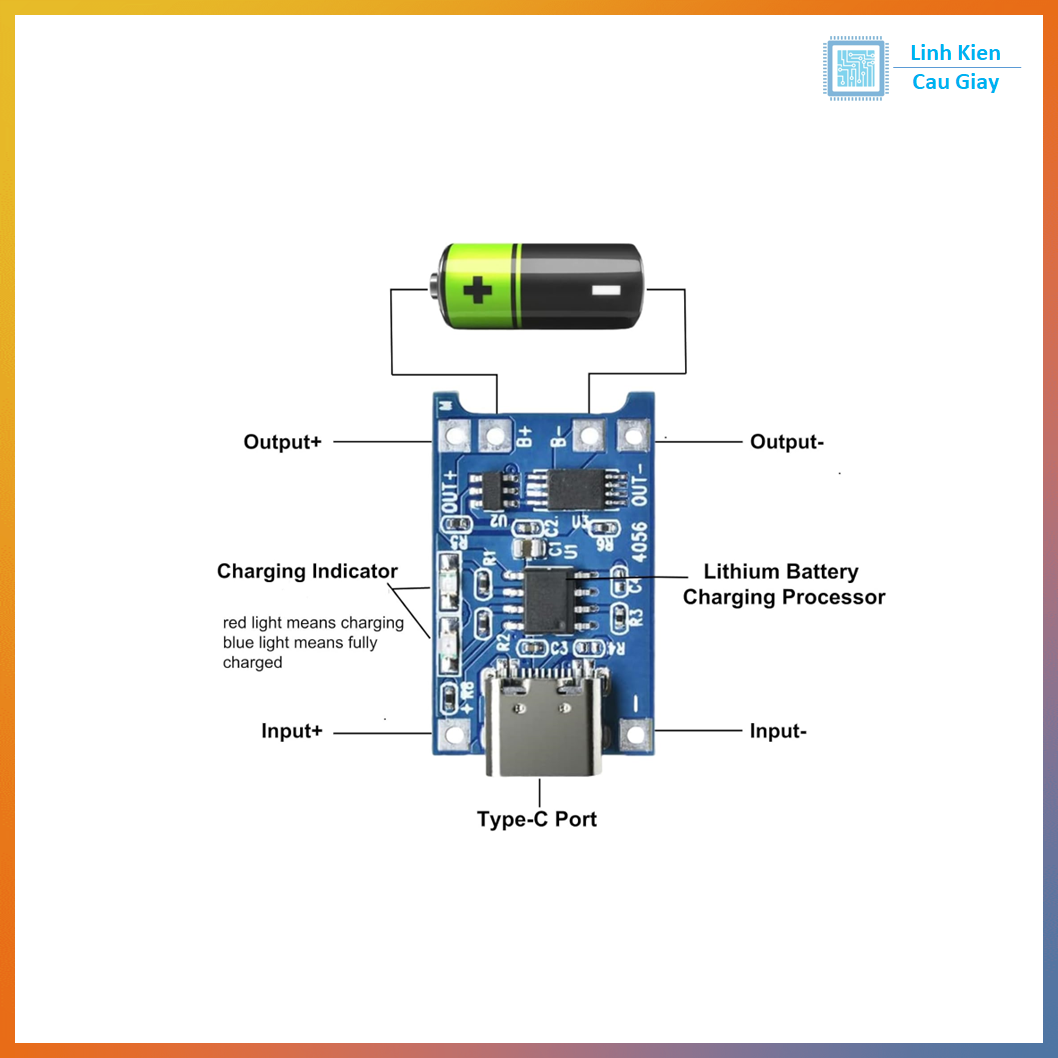

Sơ đồ chân

• Type-C IN: Cổng USB Type-C cấp nguồn 5V.

• B+ / B-: Kết nối trực tiếp với cực + / – của pin Li-ion 3.7V.

• OUT+ / OUT-: Nối tới tải sử dụng (board Arduino, ESP32, mạch khuếch đại, LED…).

• LED:

  • CHRG (đỏ): Đang sạc

  • FULL (xanh): Pin đầy / sạc xong

Thông số kĩ thuật

• IC sạc: TP4056

• IC bảo vệ: DW01A + 2 MOSFET 8205A

• Điện áp vào: 4.5V – 5.5V (khuyến nghị 5V)

• Dòng xả tối đa : 3A

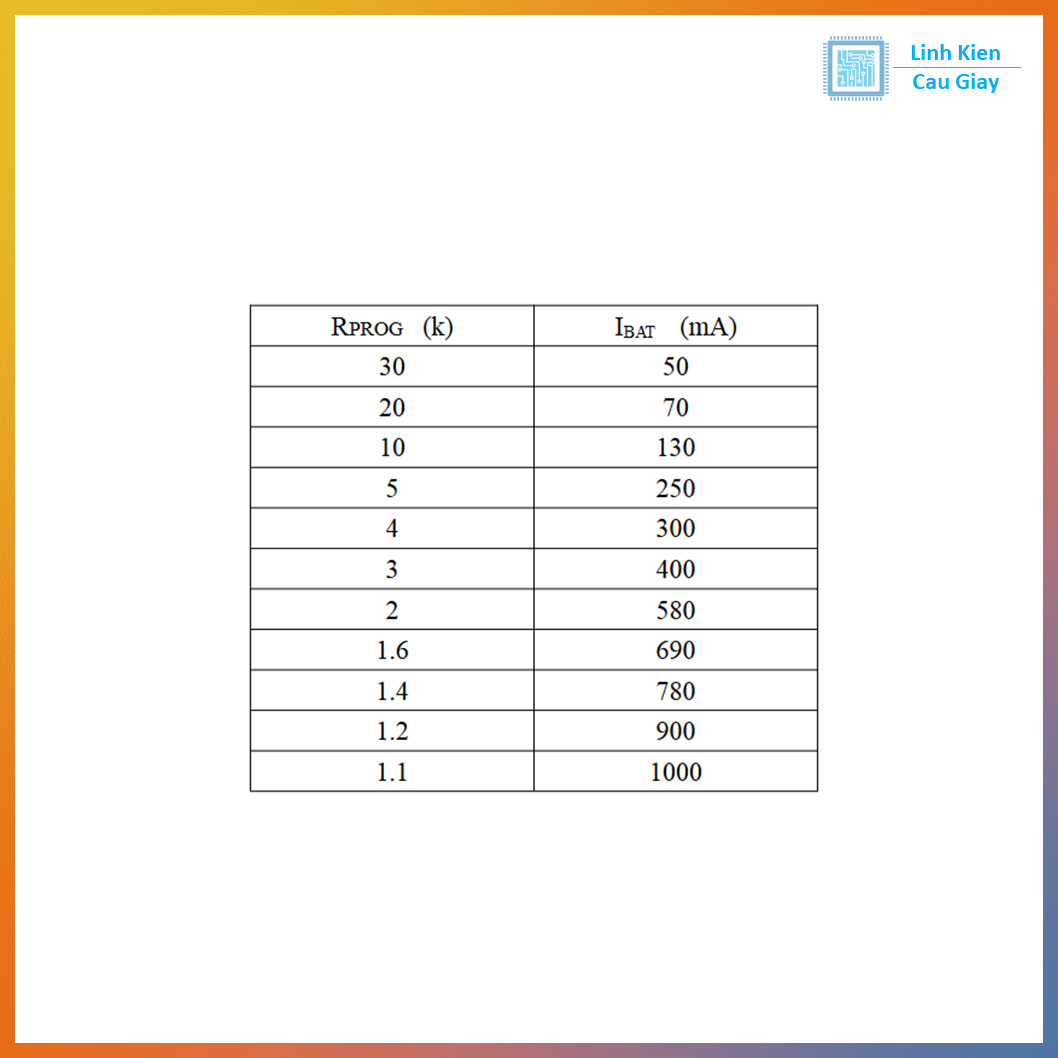

• Dòng sạc tối đa: 1A , Thay điện trở để giảm dòng sạc giúp mạch bớt nóng

• Loại pin: Li-ion 1 cell 3.7V (điện áp đầy 4.2V)

• Chế độ sạc: CC/CV, tự cắt khi đầy

• Bảo vệ: Quá sạc, quá xả, quá dòng, ngắn mạch

• Cổng kết nối: USB Type-C

• Kích thước: ~25 × 17 mm (xấp xỉ)

Hướng dẫn sử dụng

• Hàn pin vào B+ / B- (đúng cực, không cắm ngược).

• Nếu dùng mạch vừa sạc vừa cấp cho tải, hãy lấy tải ở OUT+ / OUT- (không lấy trực tiếp trên B+ / B-).

• Cấp nguồn 5V qua cổng Type-C (sạc điện thoại, adapter 5V).

• Theo dõi LED:

  • Đèn đỏ: đang sạc

  • Đèn xanh: pin đầy, có thể rút nguồn.

• Không dùng cho pin NiMH, pin LiFePO4 hoặc pack nhiều cell nối tiếp.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
