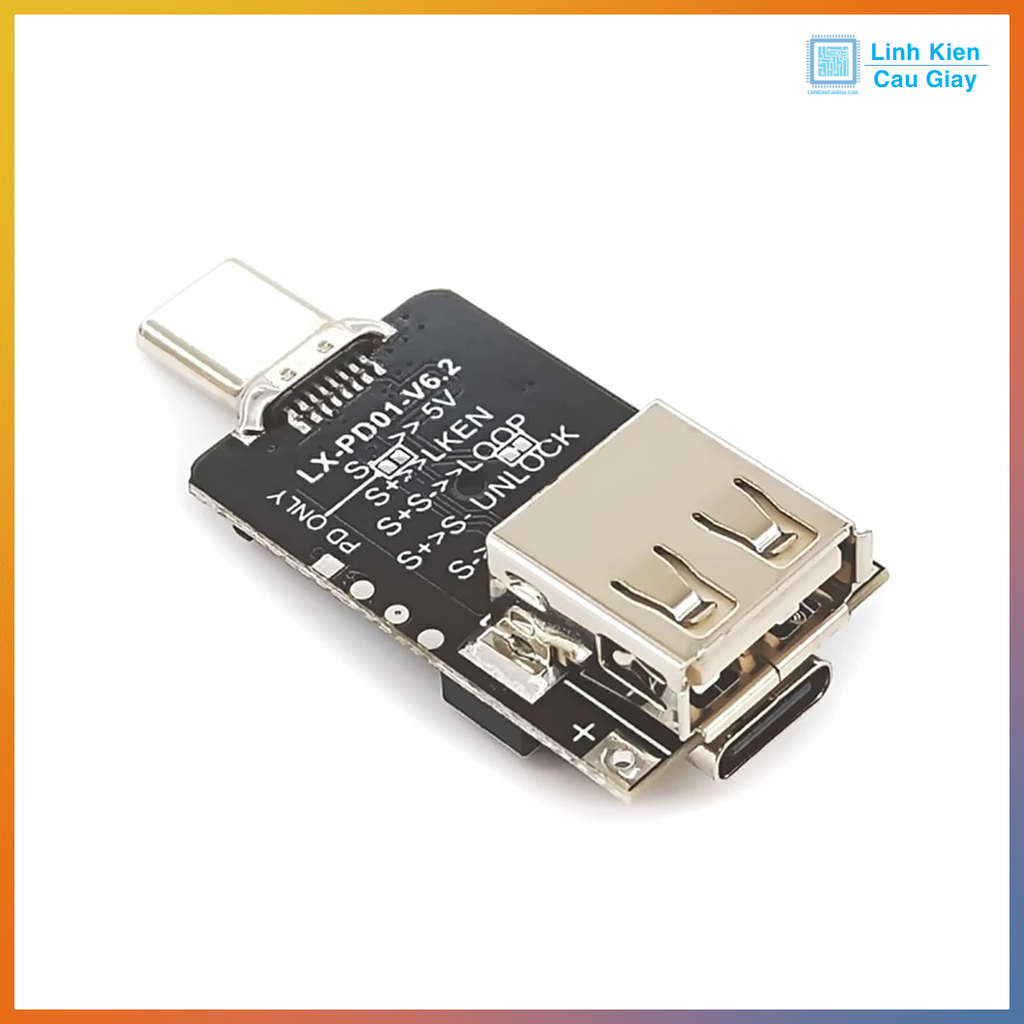

Module sạc nhanh Type C QC2.0/3.0 công suất 100W

Mô tả sản phẩm

Type-C Male: như một đầu vào được kết nối với nguồn Nguồn điện PD, nó có thể chịu được điện áp và dòng điện độ 20v5a.

Đầu nữ Loại C: được sử dụng làm đầu vào để kết nối nguồn Nguồn điện PD và cũng có thể được sử dụng làm Giao diện đầu ra (được duy trì tại thời điểm này

Dòng CC bị treo và có thể đi qua điện áp và dòng điện 20v 5A.

USB-A bus: như một đầu ra, nó có thể vượt qua điện áp và dòng điện 20v 3A.

Miếng đệm dây tích cực và tiêu cực: như là một đầu ra, họ có thể chịu được một điện áp và dòng điện 20v5a.

Ứng dụng

• Lấy 20V/15V/12V từ củ sạc/laptop charger USB-C để chạy router, màn hình, máy nhúng.

• Thử sạc nhanh PD/QC, cấp nguồn dụng cụ mini (bàn hàn USB-C, máy bơm, quạt).

• Dự án DIY/RC, cấp nguồn ngoài trời từ power bank PD.

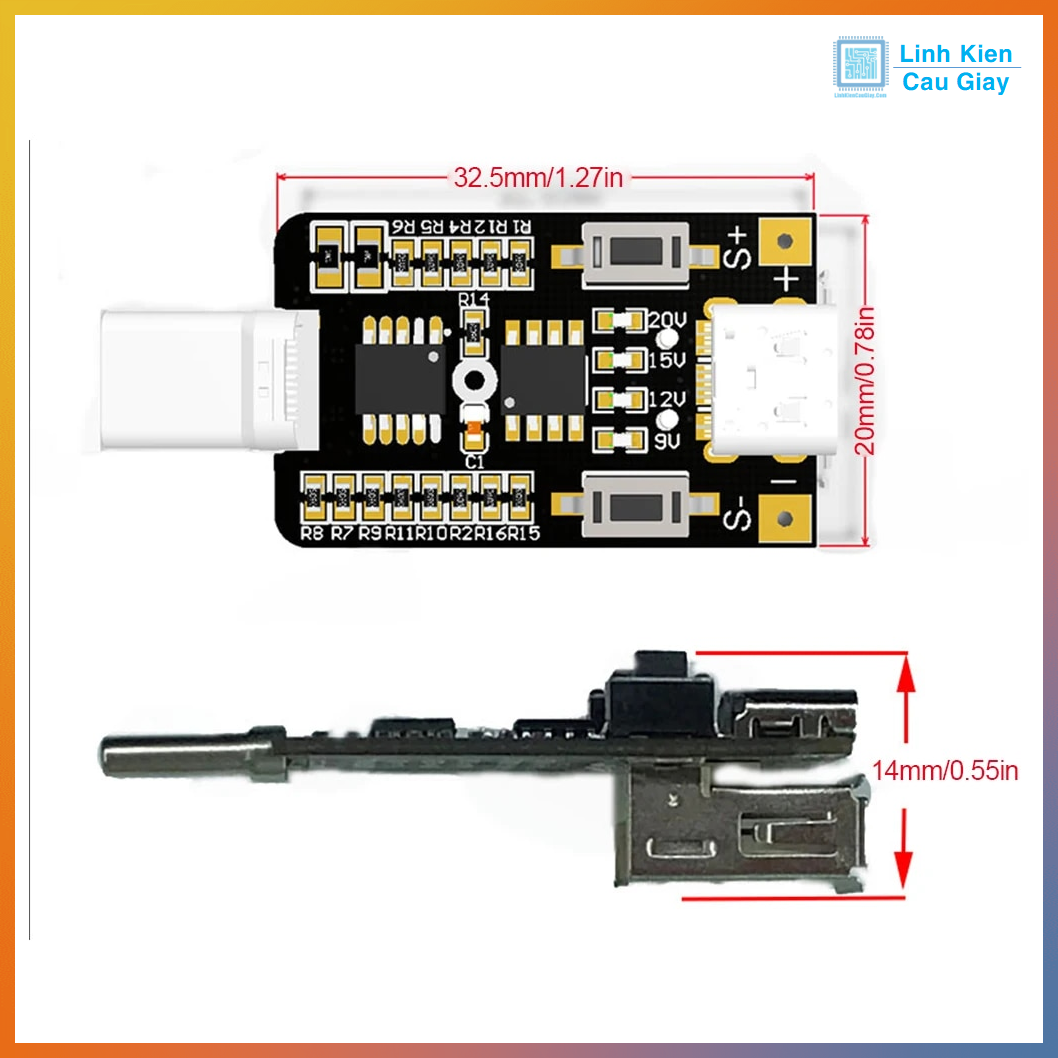

Sơ đồ chân

• USB-C IN (đầu đực): cắm vào củ sạc/power bank PD.

• USB-A OUT & USB-C OUT

• Pads cấu hình

  • 5V / 9V / 12V / 15V / 20V

Thông số kĩ thuật

• 1.TYPE-C cổng đầu vào, Type-C với cổng đầu ra USB (Đầu vào có thể được TYPE-C nam hay nữ)
• 2. Hỗ trợ đầu ra đánh lừa Điện áp QC3.0 và QC2.0, với chuyển đổi chế độ miễn phí
• Chế độ 3.QC2.0 hỗ trợ đầu ra Lừa Dối 5V/9V/12V/20V
• 4. Chế độ QC3.0 hỗ trợ điều chỉnh 3.6V đến 20V với độ chính xác 0.2V
• 5. gián đoạn giao tiếp và Chức năng khởi động lại. Khi điện áp Lừa Dối lớn hơn hoặc bằng 9V, khi nhiễu bên ngoài hoặc các vấn đề khác gây ra sự gián đoạn của sự lừa dối, mô-đun chủ động khởi động lại sự LỪA DỐI
• 6. Được trang bị chức năng khóa nút để ngăn chặn hoạt động sai
• Cài đặt nhanh 7.5V/9V/12V/20V. Thích hợp cho chuyển đổi mù
• 8. Phanh tham số được lưu và cài đặt Lừa Dối cuối cùng được thực hiện bằng cách bật lại
• 9. Tạo không dùng nhiệt, hỗ trợ đầu ra 100W
• Hướng dẫn sử dụng (phải sử dụng nguồn điện với giao thức QC):
• Các tính năng và cài đặt chế độ QC2.0:
• Tương thích với QC2.0/QC3.0/qc4.0 cung cấp điện. Đầu ra được cố định ở mức 9V/12V/20V và hoạt động ổn định rất đơn giản. Nhấn và giữ nút S, sau đó chèn mô-đun vào nguồn điện. Tại thời điểm này, 9V bị dụ dỗ.
• Nhấn và giữ nút S +, sau đó chèn mô-đun vào nguồn điện, sau đó thu hút 12V.
• Nhấn và giữ các nút S + và S cùng một lúc, sau đó chèn mô-đun vào nguồn điện, sau đó thu hút 20V.
• Các tính năng và cài đặt chế độ QC3.0:
• Tương thích với QC3.0/qc4.0 cung cấp điện. Phạm vi đầu ra là 3.6-20V và việc điều chỉnh được thực hiện theo các bước 0.2V để cộng và trừ. Phạm vi đầu ra cụ thể có liên quan đến việc cung cấp điện bị lừa dối.
• Sau khi mô-đun được bật nguồn, trước tiên hãy nhấn và giữ S +, sau đó nhấn S -, sau đó nhả S-và S + theo trình tự sau 1 giây. Mở khóa và đặt lại mô-đun thành đầu ra 5V. Sau khi mở khóa, điện áp có thể tăng hoặc giảm bằng cách nhấn ngắn S + và S -. Báo Chí ngắn một lần để tăng hoặc giảm điện áp 0.2V. Bạn cũng có thể nhấn và giữ S-đầu tiên và sau đó nhấn nhanh S + để nhanh chóng tăng điện áp. Báo Chí ngắn S + một lần để tăng điện áp 1V.

Hướng dẫn sử dụng

• Cắm USB-C IN vào củ sạc PD (nên dùng cáp E-Marker nếu cần >3A).

• Lấy nguồn tại USB-A OUT hoặc USB-C OUT cho thiết bị/tải.

• Kiểm tra điện áp ra bằng đồng hồ trước khi đấu vào thiết bị đắt tiền.

• Không dùng vượt dòng tối đa của sạc/cáp; tránh chập mạch

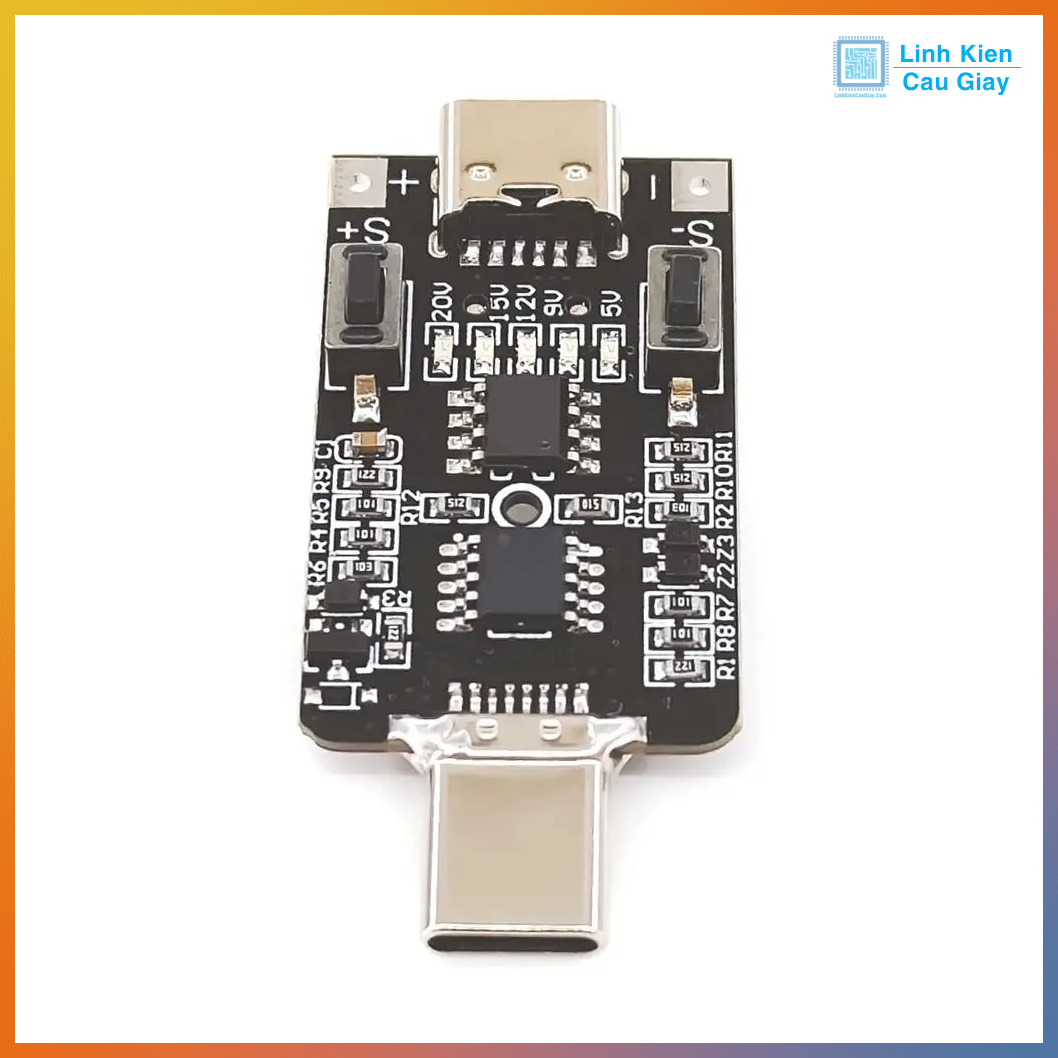

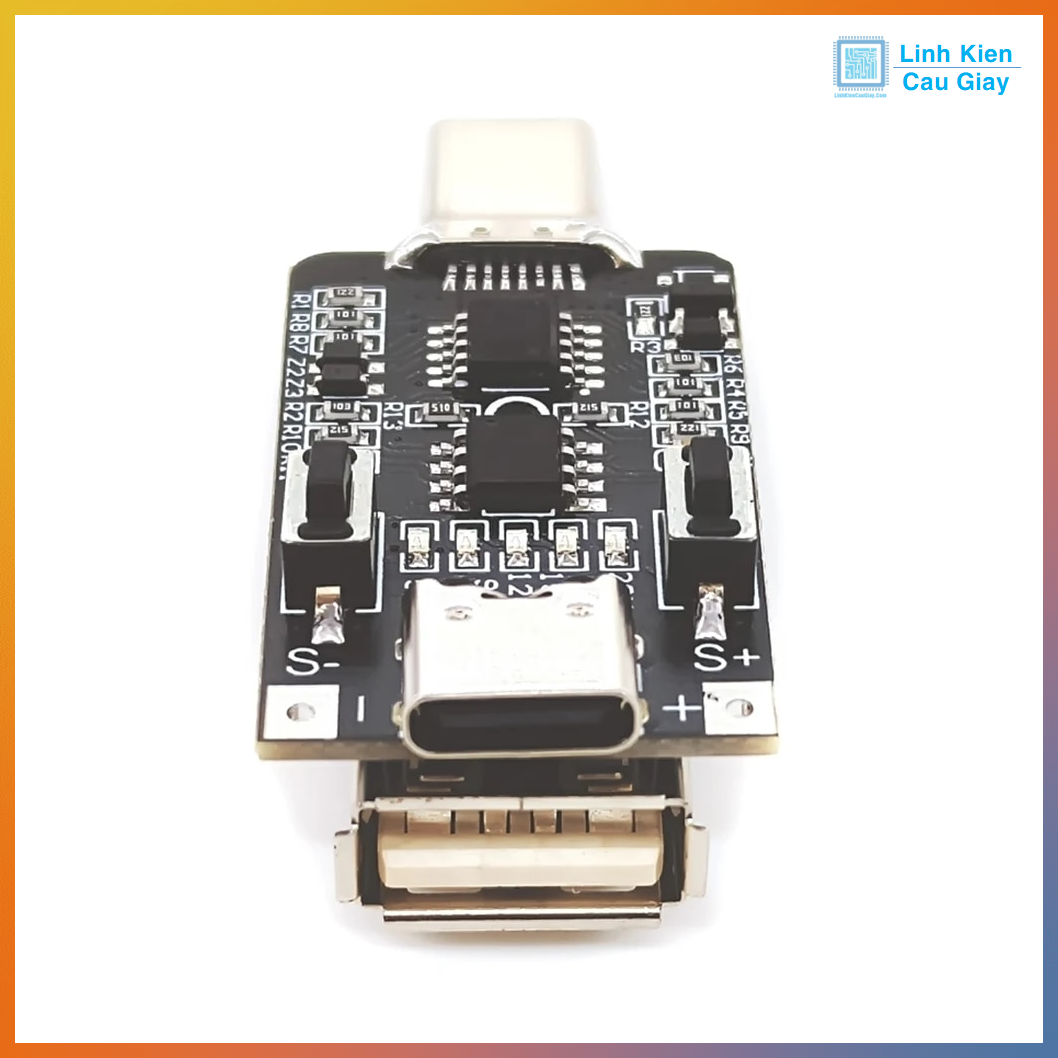

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
