Module sạc nhanh USB QC3.0, Sạc điện thoại tự động điều chỉnh điện áp

Mô tả sản phẩm

Mạch sạc nhanh dự phòng sử dụng IC điều khiển IP6505T cho công suất lên tới 24W Hiệu suất lên tới 97%.

Mạch sạc nhanh USB QC3.0, Sạc điện thoại tự động điều chỉnh điện áp, Sạc điện thoại tự động điều chỉnh điện áp Có thể DIY thành mạch sạc nhanh pin 18650 bằng cách ghép nhiều pin nối tiếp nhau, làm sao cho điện áp pin nhỏ hơn điện áp định mức của mạch.

Mạch sạc nhanh QC3.0 sử dụng nhiều dải điện áp khác nhau từ 6v, 12v, 24v.

Mạch sạc nhanh điện thoại đầu ra mặc định là 5v tự động điều chỉnh điện áp thành 9V, 12V khi điện thoại có chế độ sạc nhanh.

Mạch sạc nhanh QCMINI sử dụng linh kiện chất lượng cao. Đầu vào có bảo vệ quá áp, quá dòng. Đầu ra có bảo vệ quá dòng, ngắn mạch, đầu ra TVS bảo vệ điện thoại di động và toàn bộ máy khỏi quá nhiệt

Ứng dụng

• Xe hơi/xe máy/solar: 12V/24V → USB-A sạc nhanh.

• Nâng cấp adapter 12V cũ thành cổng QC cho điện thoại/tablet.

• Hộp nguồn DIY, tủ điện IoT cần sạc nhanh cho thiết bị di động.

Sơ đồ chân

• IN+ / IN−: nguồn vào DC 6–32V (khuyến nghị dùng 7–24V ổn áp).

• USB-A OUT: cổng sạc nhanh QC3.0/QC2.0 (tự động 5/9/12V).

Thông số kĩ thuật

• Điện áp vào: 6–32 VDC

• Điện áp/chuẩn đầu ra: QC3.0/QC2.0 – tự động 5V / 9V / 12V

• Công suất tối đa: ~18W

  • 5V ≤ 3A, 9V ≤ 2A, 12V ≤ 1.5A (tùy nguồn vào & cáp)

• Hiệu suất: lên đến 95% (ở điện áp gần nhau)

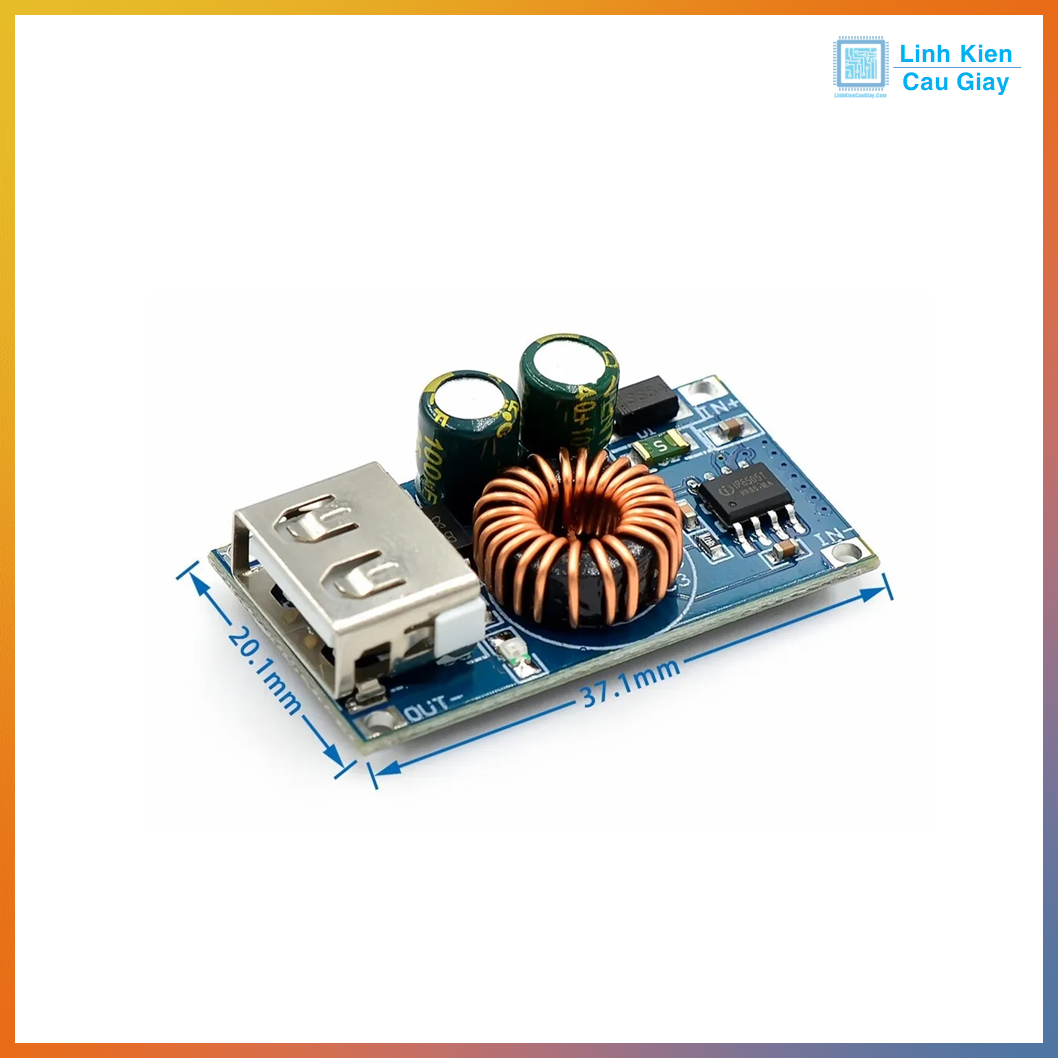

• Kích thước: 37.1 x 20.1.

Hướng dẫn sử dụng

• Tắt nguồn, đấu IN+ / IN− tới nguồn 12V/24V (đúng cực, dây to & ngắn).

• Cắm cáp USB-A → điện thoại.

• Điện thoại sẽ tự đàm phán mức 5/9/12V (hiển thị “Quick Charge” hoặc tương đương).

• Nếu không thấy sạc nhanh: kiểm tra cáp (chuẩn tốt), nguồn vào đủ công suất, hoặc thiết bị không hỗ trợ QC.

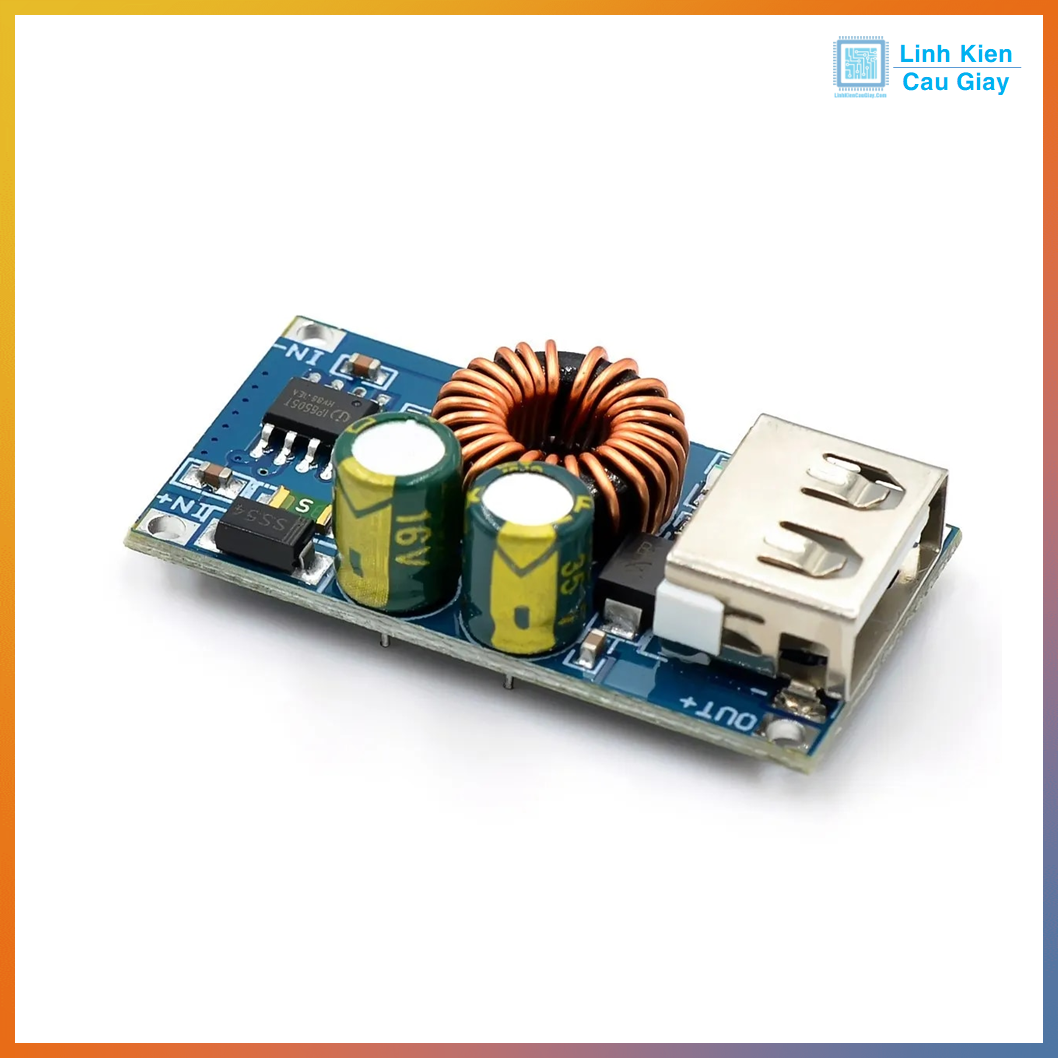

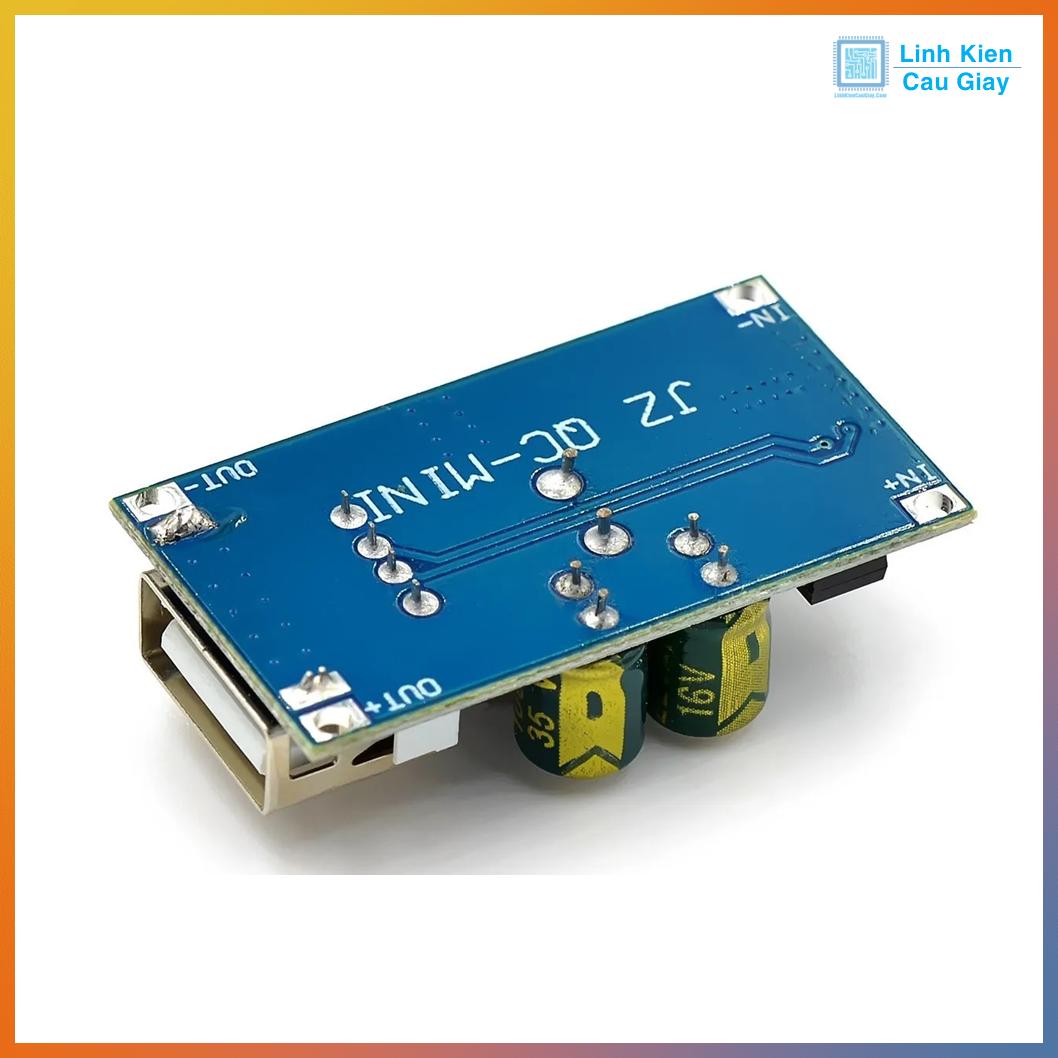

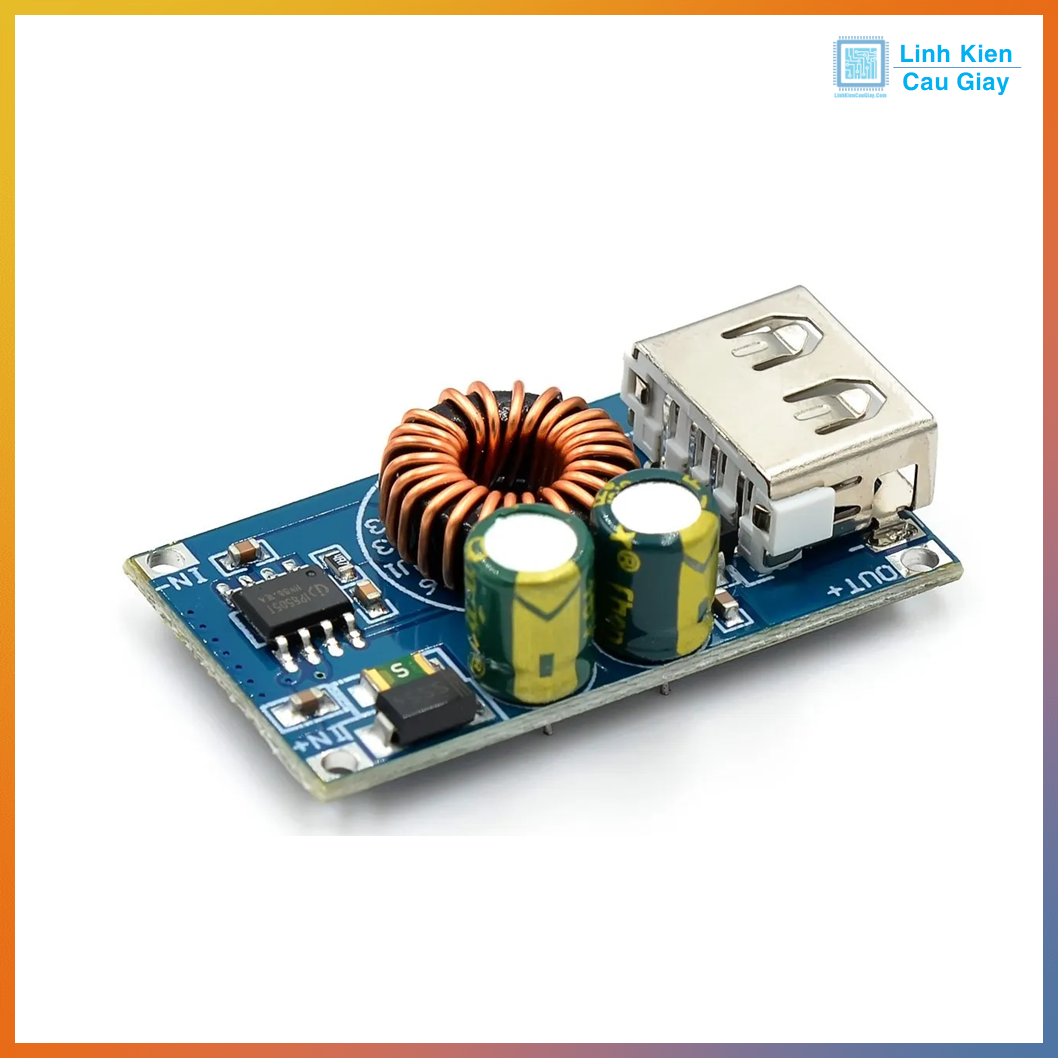

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
