Mạch đo và kiểm tra pin Lithium 1–8S – Battery Capacity Voltage Tester 1-8S Li-ion/LiPo

Mô tả sản phẩm

Mạch đo pin Lithium 1–8S có thể hiển thị điện áp tổng và điện áp từng cell của pin, giúp người dùng dễ dàng kiểm tra tình trạng pin.
Có còi báo động khi điện áp cell thấp (Low Voltage Alarm), tránh pin bị xả quá mức gây chai pin hoặc hư hỏng.
Dễ sử dụng, chỉ cần cắm cổng cân bằng (Balance Connector JST-XH) vào mạch đo.

Ứng dụng

• Đo và kiểm tra pin Li-ion, LiPo, LiFePO4 từ 1S đến 8S.

• Giám sát pin trong xe RC, drone, máy bay mô hình.

• Kiểm tra pin cho robot, xe điện mini, DIY năng lượng mặt trời.

• Bảo vệ pin tránh xả quá sâu.

Sơ đồ chân

• Cắm trực tiếp đầu cáp cân bằng của pin 1S–8S vào module.

• Mạch sẽ tự động hiển thị điện áp tổng và điện áp từng cell.

Thông số kĩ thuật

• Loại pin hỗ trợ: Li-ion, LiPo, LiFePO4.

• Số cell hỗ trợ: 1S – 8S.

• Điện áp đo: 0.5V – 4.5V/cell.

• Điện áp tổng: 3.7V – 36V.

• Độ chính xác: ±0.01V.

• Báo động điện áp thấp: 2.7V – 3.8V (có thể điều chỉnh).

• Kích thước: ~ 40mm x 25mm x 11mm.

• Màn hình: LED 7 đoạn, còi cảnh báo.

Hướng dẫn sử dụng

• Cắm cổng cân bằng (Balance Connector) của pin vào mạch đo.

• Màn hình sẽ hiển thị điện áp tổng pin.

• Tiếp tục hiển thị điện áp từng cell (Cell1, Cell2... Cell8).

• Nếu có cell dưới ngưỡng cài đặt, còi sẽ phát cảnh báo.

• Có thể điều chỉnh mức điện áp báo động bằng nút nhấn trên mạch.

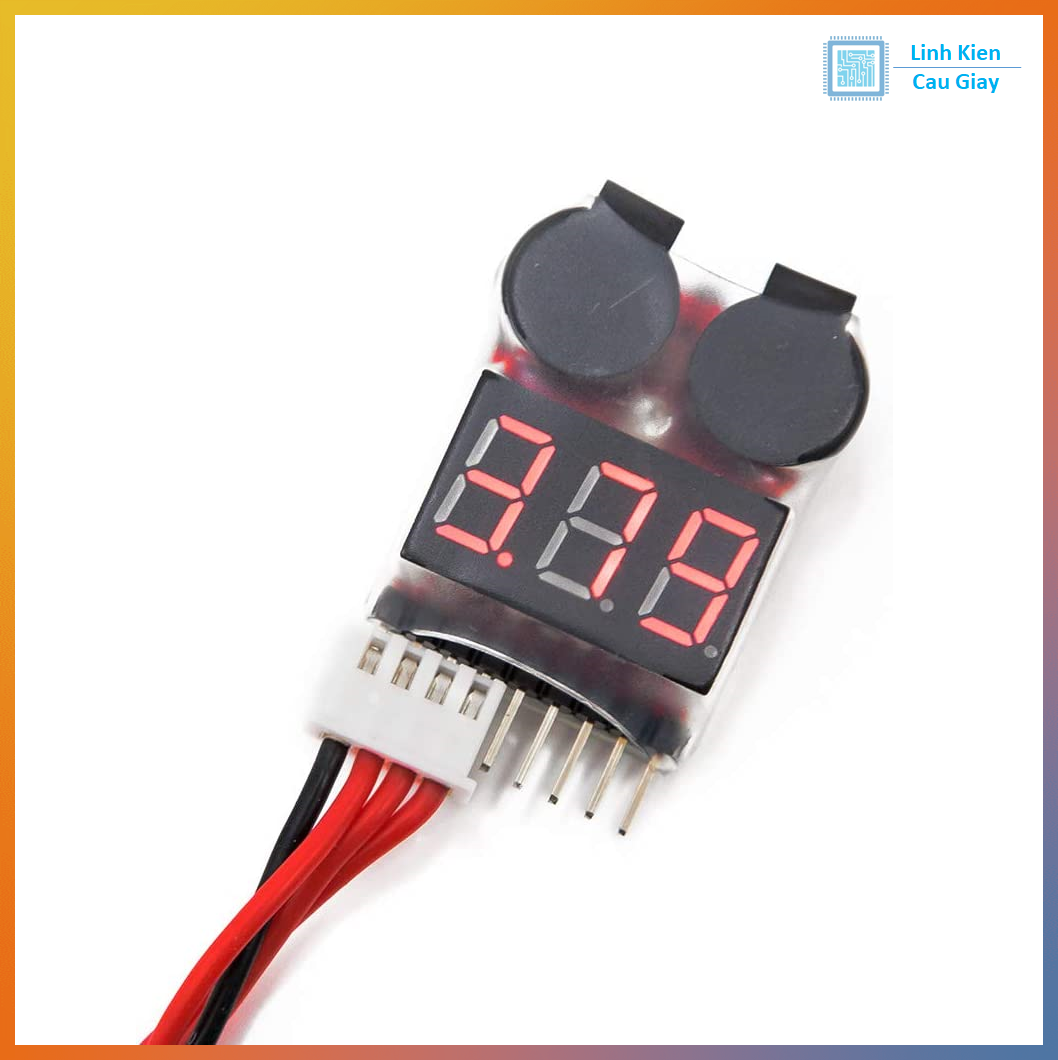

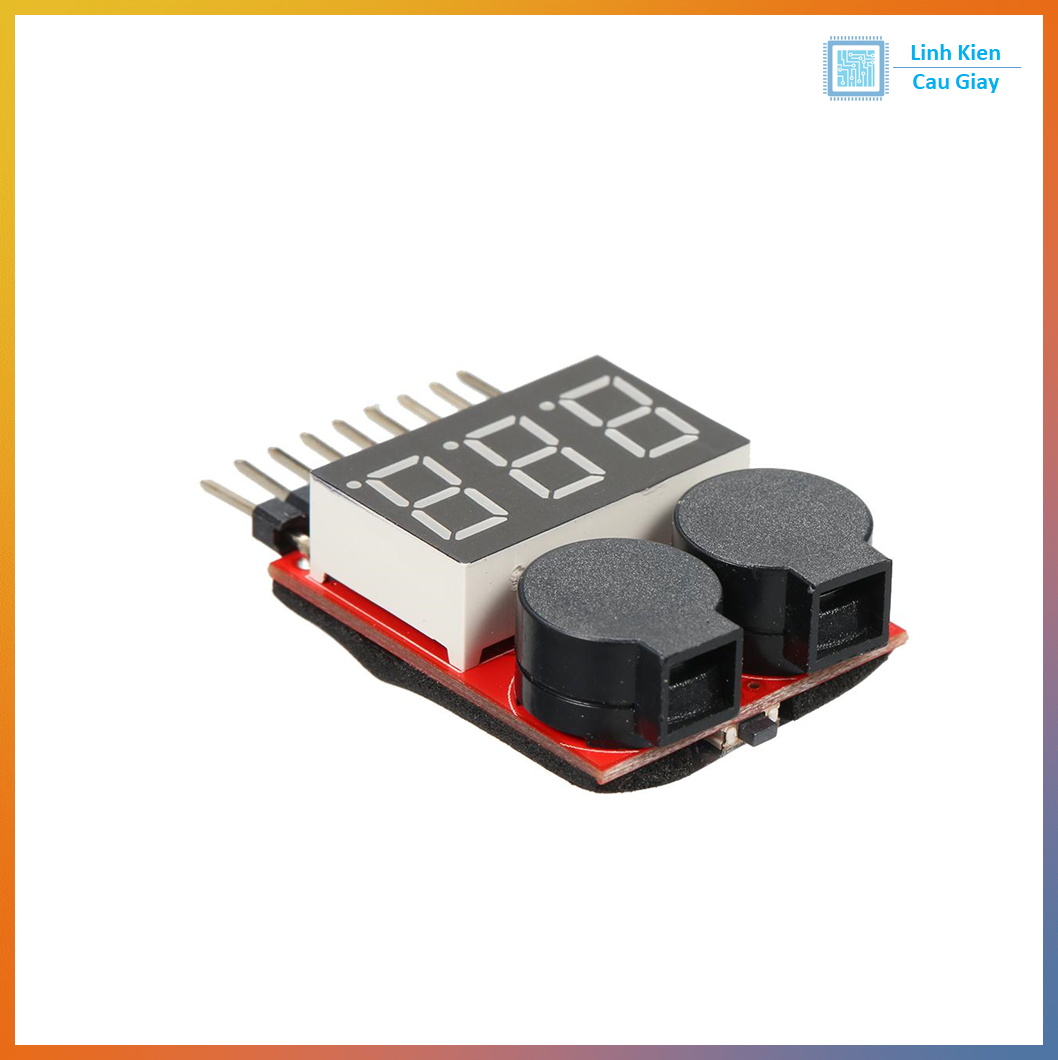

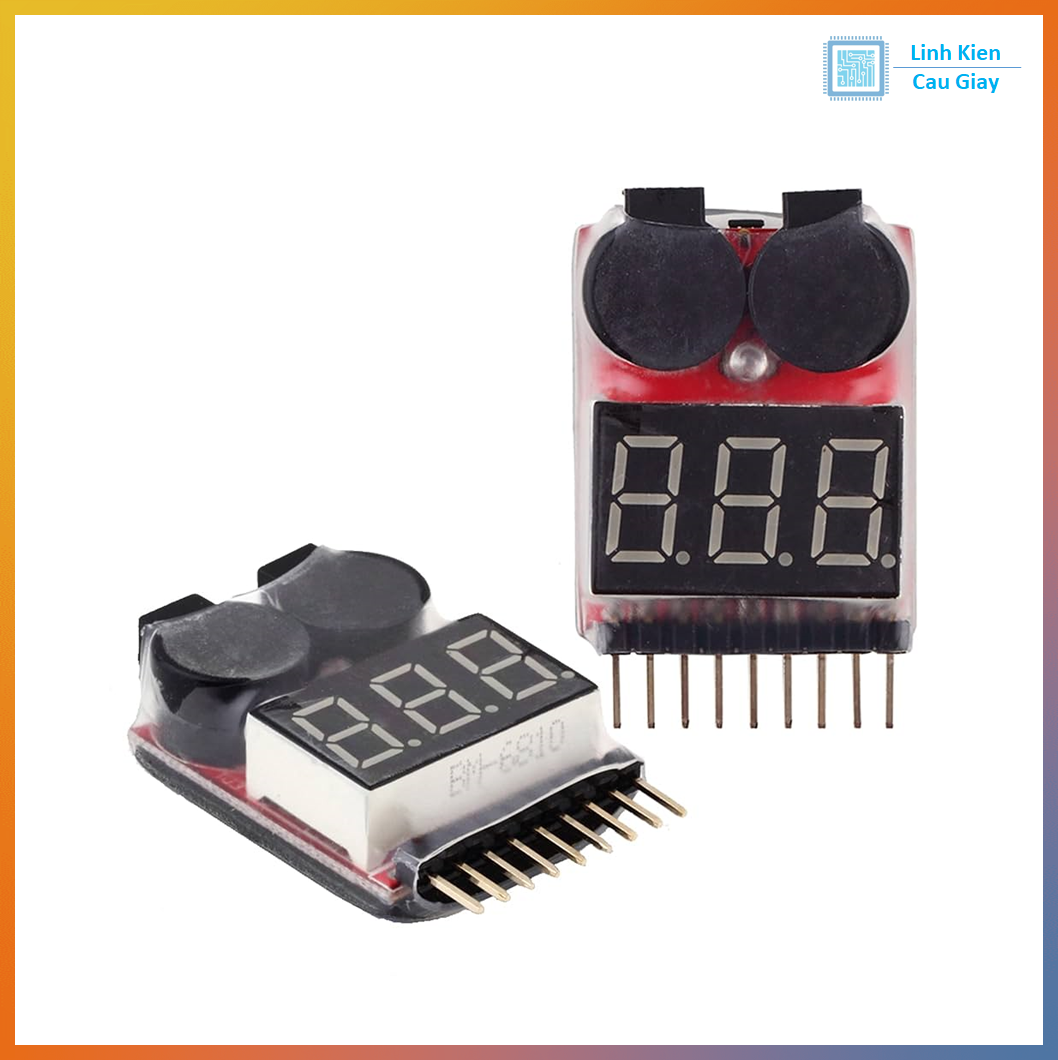

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
