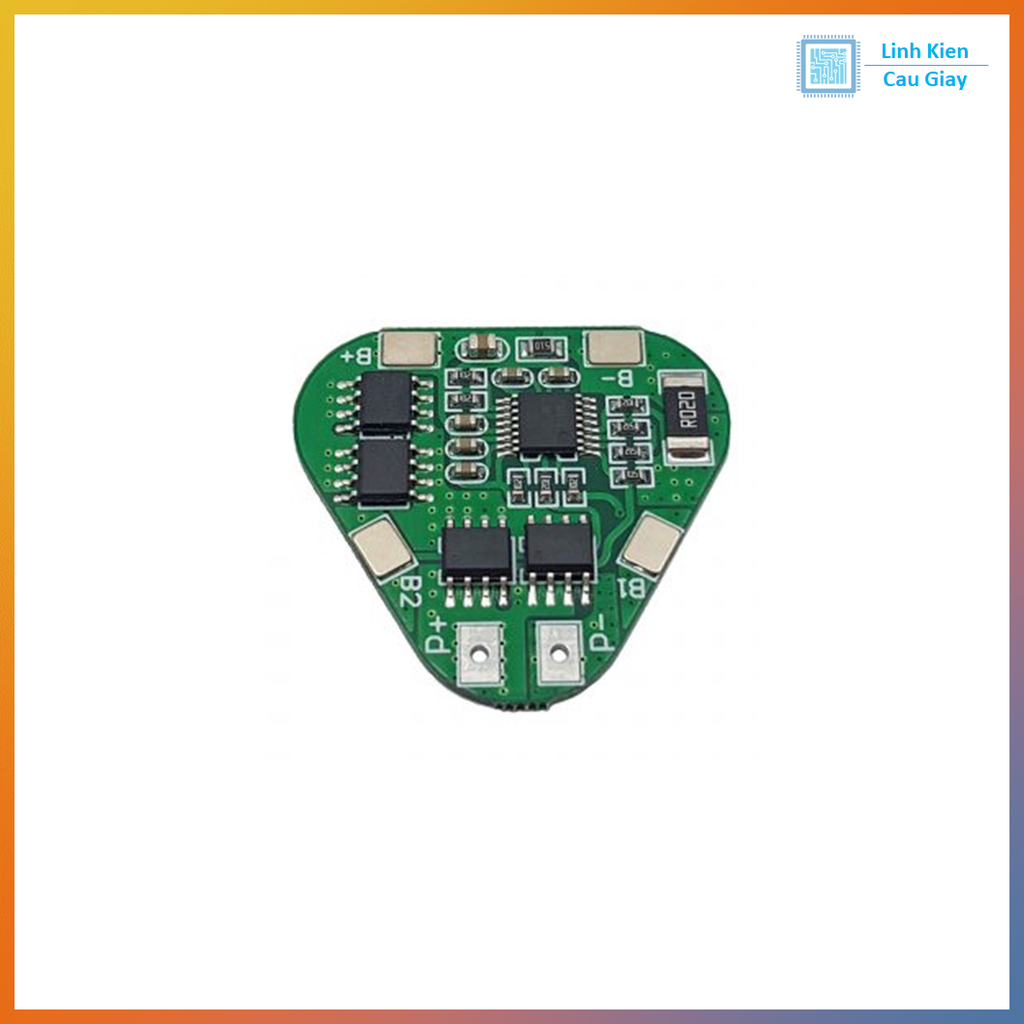

MẠCH SẠC CÂN BẰNG VÀ BẢO VỆ PIN 3 CELL 18650 5A Hình Tam Giác
(Mã SP:CG000297)
Thương hiệu: Chưa cập nhật
42.000₫
Mô tả sản phẩm
Mạch bảo vệ và sạc cân bằng pin 3 cell 18650 hình tam giác là giải pháp hiệu quả giúp bảo vệ pin lithium khỏi các tình trạng nguy hiểm như quá sạc, quá xả, quá dòng và đoản mạch. Ngoài ra, mạch còn tích hợp chức năng cân bằng điện áp giữa các cell, giúp kéo dài tuổi thọ pin, tránh tình trạng lệch cell khi sạc/xả nhiều lần.
Thiết kế nhỏ gọn, hình tam giác, phù hợp cho các ứng dụng cần tiết kiệm không gian, đặc biệt trong xe điện, đèn di động, nguồn dự phòng, hay các thiết bị DIY sử dụng pin lithium 18650.
Ứng dụng
-
Gói pin 3S cho xe điện mini, xe đạp điện
-
Đèn pin siêu sáng, quạt tích điện, đèn năng lượng mặt trời
-
Pin dự phòng, nguồn cấp cho router, camera, thiết bị IoT
-
Dự án DIY sử dụng 3 cell 18650 nối tiếp
-
Hệ thống điện di động yêu cầu pin ổn định, an toàn
Sơ đồ chân
|
Ký hiệu |
Mô tả |
|---|---|
|
B+ |
Cực dương của cell 1 |
|
B1 |
Điểm nối giữa cell 1 và cell 2 |
|
B2 |
Điểm nối giữa cell 2 và cell 3 |
|
B- |
Cực âm của cell 3 |
|
P+ / P- |
Đầu ra/đầu vào sạc-xả |
|
C+ / C- (nếu có) |
Cổng sạc riêng biệt (tùy mạch) |
Cần hàn đúng thứ tự B- → B2 → B1 → B+, tuyệt đối không đấu sai cực.
Thông số kĩ thuật
|
Thông số |
Giá trị |
|---|---|
|
Loại pin hỗ trợ |
3 Cell 18650 Li-ion (3S) |
|
Dòng xả tối đa |
5A liên tục |
|
Dòng sạc tối đa |
3A khuyến nghị |
|
Điện áp sạc đầy mỗi cell |
4.2V ± 0.05V |
|
Điện áp ngắt xả |
~2.7V/cell |
|
Cân bằng cell |
Có (tự động) |
|
Bảo vệ quá dòng |
Có |
|
Bảo vệ ngắn mạch |
Có |
|
Bảo vệ quá áp / thấp áp |
Có |
|
Hình dạng |
Tam giác nhỏ gọn (~26mm mỗi cạnh) |
|
Trọng lượng |
~5g |
Hướng dẫn sử dụng
-
Hàn pin đúng thứ tự: B- (âm cell 3), B2 (giữa cell 2-3), B1 (giữa cell 1-2), B+ (dương cell 1)
-
Kết nối tải/sạc vào cặp P+ và P-
-
Sử dụng adapter sạc 12.6V (3 x 4.2V) nếu không dùng cổng sạc riêng
-
Mạch tự động ngắt khi pin đầy hoặc khi điện áp quá thấp
-
Đảm bảo pin cùng loại, cùng dung lượng và cùng độ chai để mạch hoạt động chính xác
✅ Khuyến cáo: Dùng pin 18650 chất lượng tốt, chưa qua sử dụng để tránh chênh lệch và quá nhiệt.

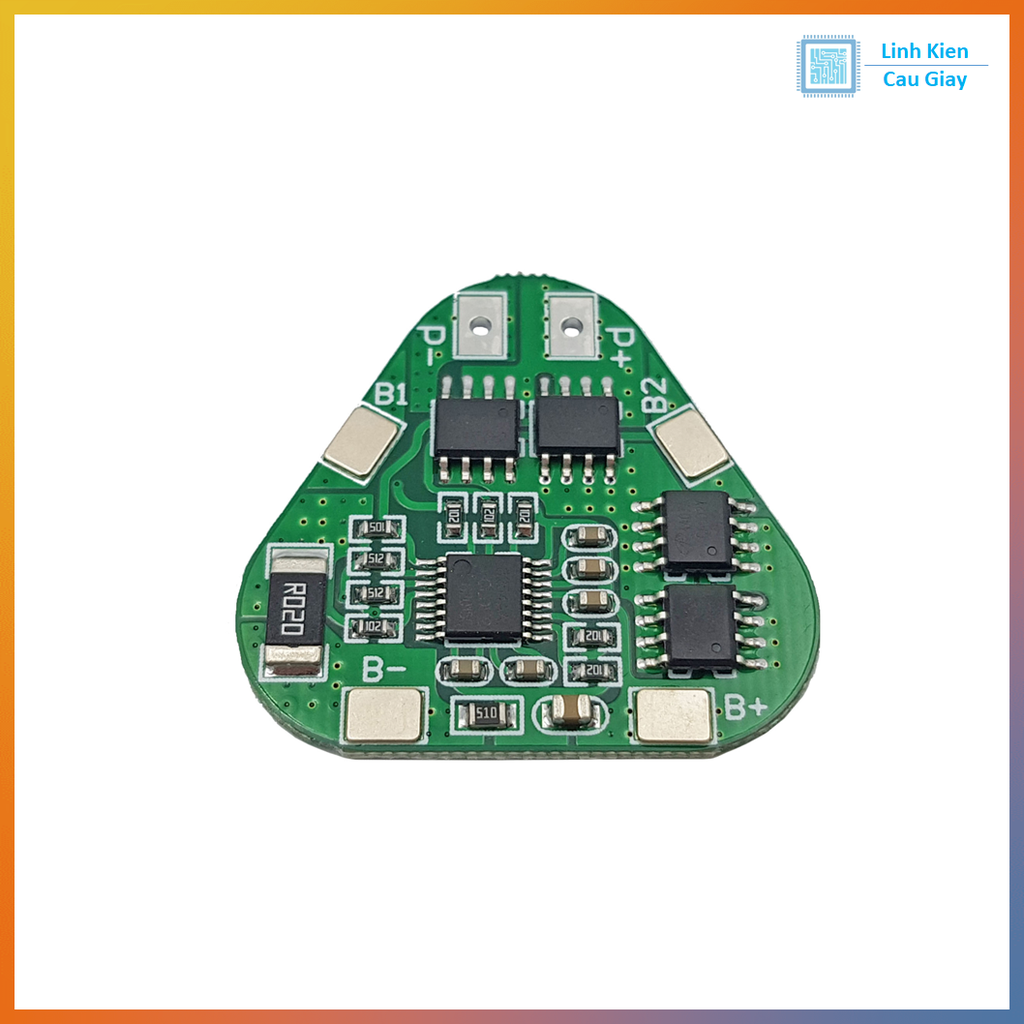

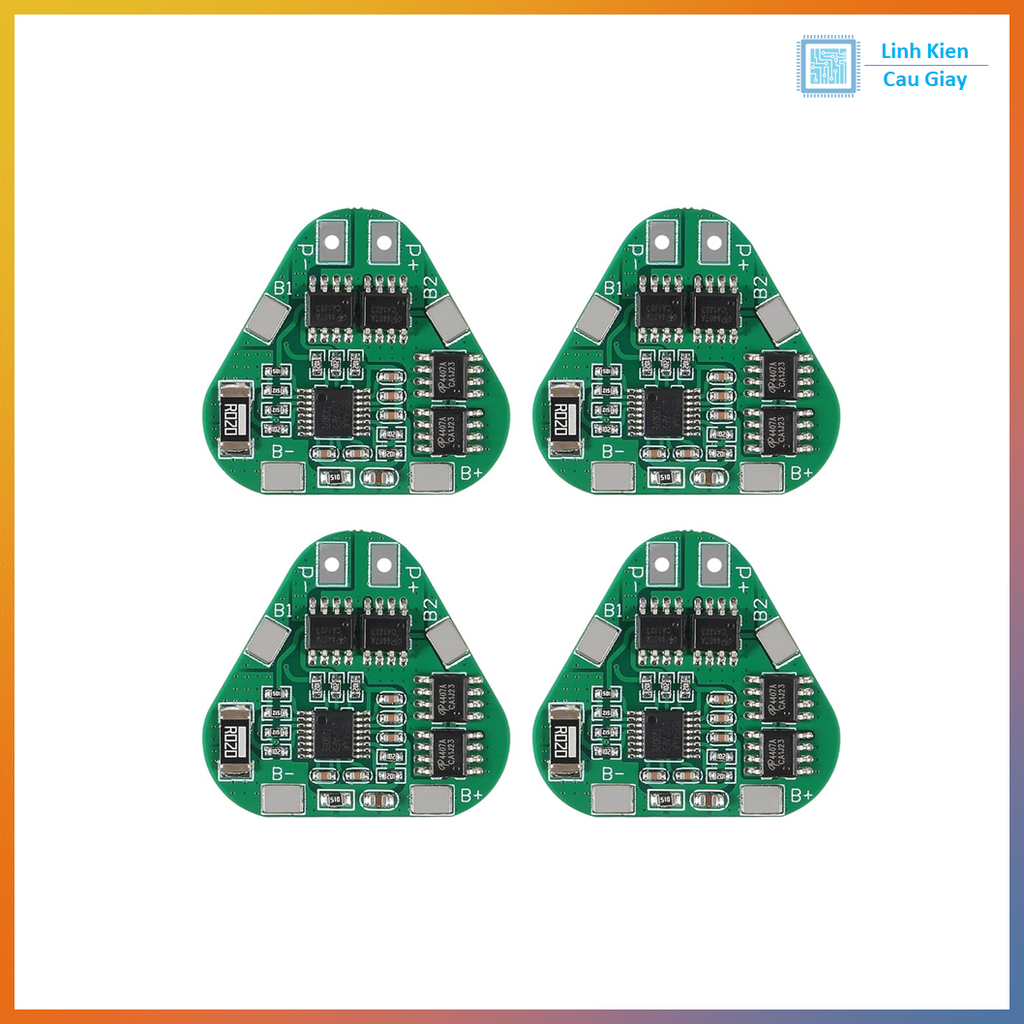

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
