Module sạc pin Lion 2s 3s 4s 1A cổng Type-C

Mô tả sản phẩm

Module sạc nhiều cell nối tiếp (2–4 cell) từ nguồn USB-C. Mạch boost + CC/CV sẽ nâng áp phù hợp (8.4V / 12.6V / 16.8V) và giữ dòng sạc 1A ổn định đến khi đầy. Trên bo có LED báo trạng thái (đang sạc/đầy). Dùng làm bộ sạc gọn nhẹ cho pack 18650/21700 có BMS.

Đây là bộ sạc, không có cân bằng cell. Pack nên gắn BMS/PCM để an toàn

Ứng dụng

• Sạc pack Li-ion 2S/3S/4S cho robot, đèn pin, UPS mini, thiết bị cầm tay.

• Sạc bằng adapter USB / power bank qua Type-C.

• Bộ nguồn di động cho mạch nhúng/động cơ nhỏ (kết hợp BMS + DC-DC).

Sơ đồ chân

• IN (USB-C): nguồn vào 5V (khuyên dùng adapter ≥ 5V–2A).

• BAT+: dương pack pin.

• GND: âm pack pin.

• LED CHG/OK: báo đang sạc / đầy.

Thông số kĩ thuật

• Loại pin: Li-ion/LiPo 4.2V/cell (2S/3S/4S).

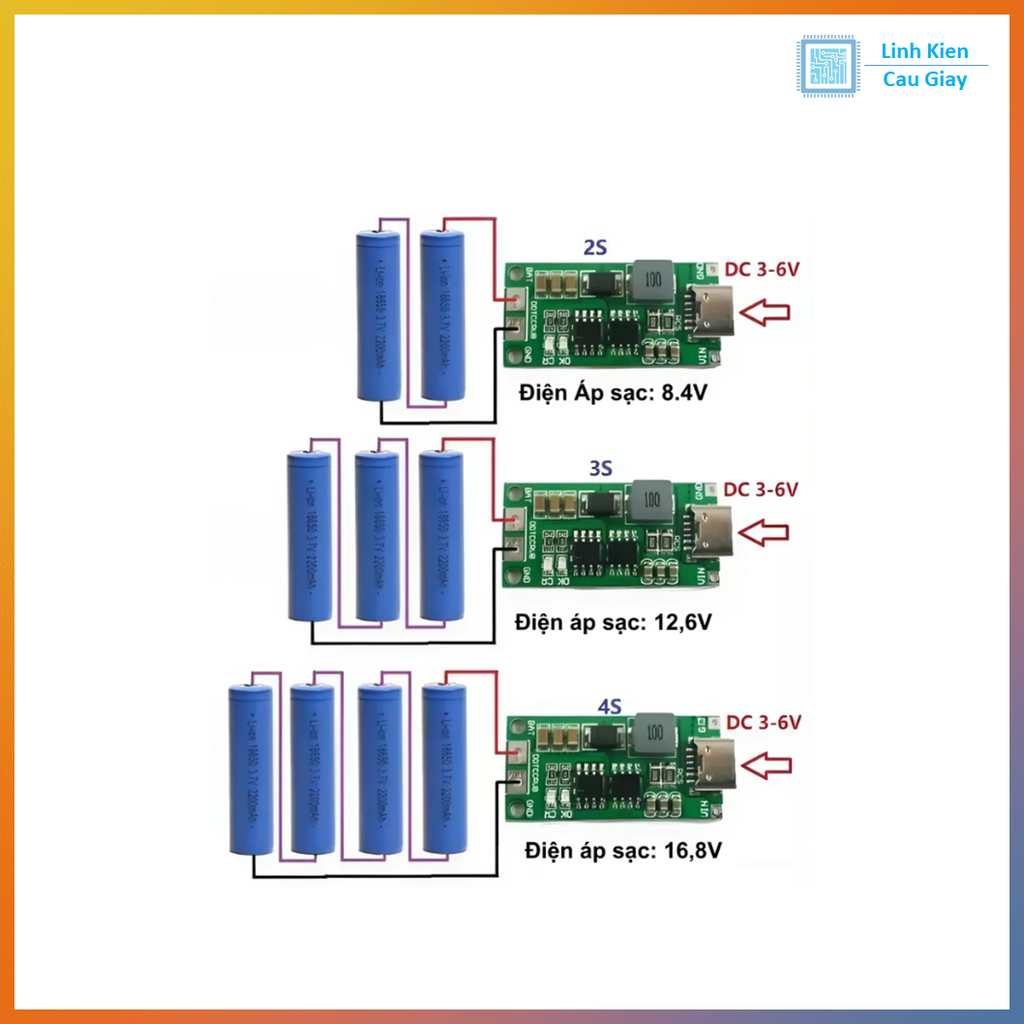

• Điện áp sạc đỉnh: 8.4V (2S) / 12.6V (3S) / 16.8V (4S).

• Dòng sạc: 1A (có thể tinh chỉnh bằng điện trở cảm biến RCS trên bo – tùy lô).

• Nguồn vào: 5V USB-C, yêu cầu ≥2A khi sạc 3S/4S.

• Thuật toán: CC/CV, tự ngắt/giảm dòng khi đầy.

• Bảo vệ tích hợp: quá nhiệt/quá dòng (tùy IC).

• Khuyến nghị: dùng pack kèm BMS (bảo vệ quá sạc/xả/cân bằng).

• Kích thước PCB: khoảng 37 × 24 mm.

Hướng dẫn sử dụng

• Kết nối pack pin qua BMS: BAT+ vào P+ của BMS/pack, GND vào P−.

• Cắm USB-C 5V (adapter ≥2A). LED CHG sáng → đang sạc; LED OK → đầy.

• An toàn: không sạc pin hỏng/phồng; không để không giám sát; chú ý tản nhiệt khi sạc 4S.

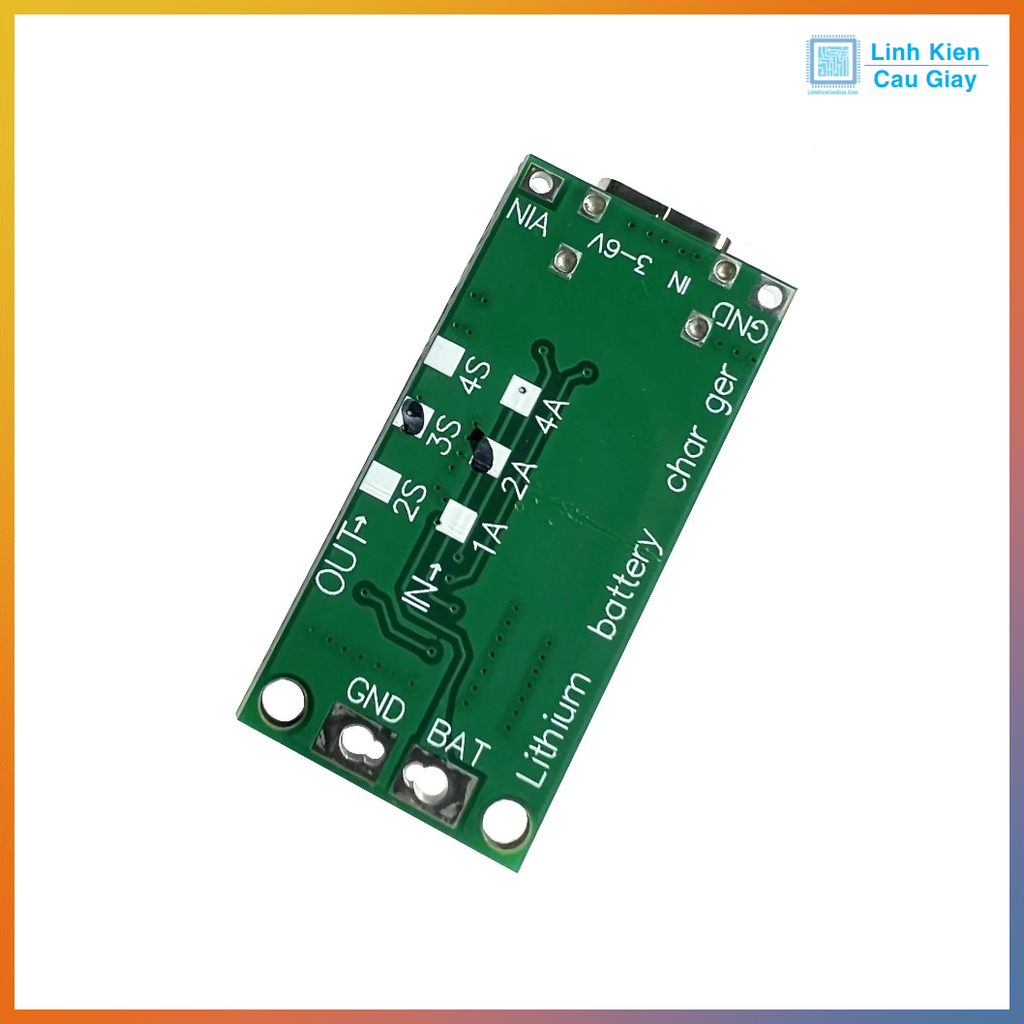

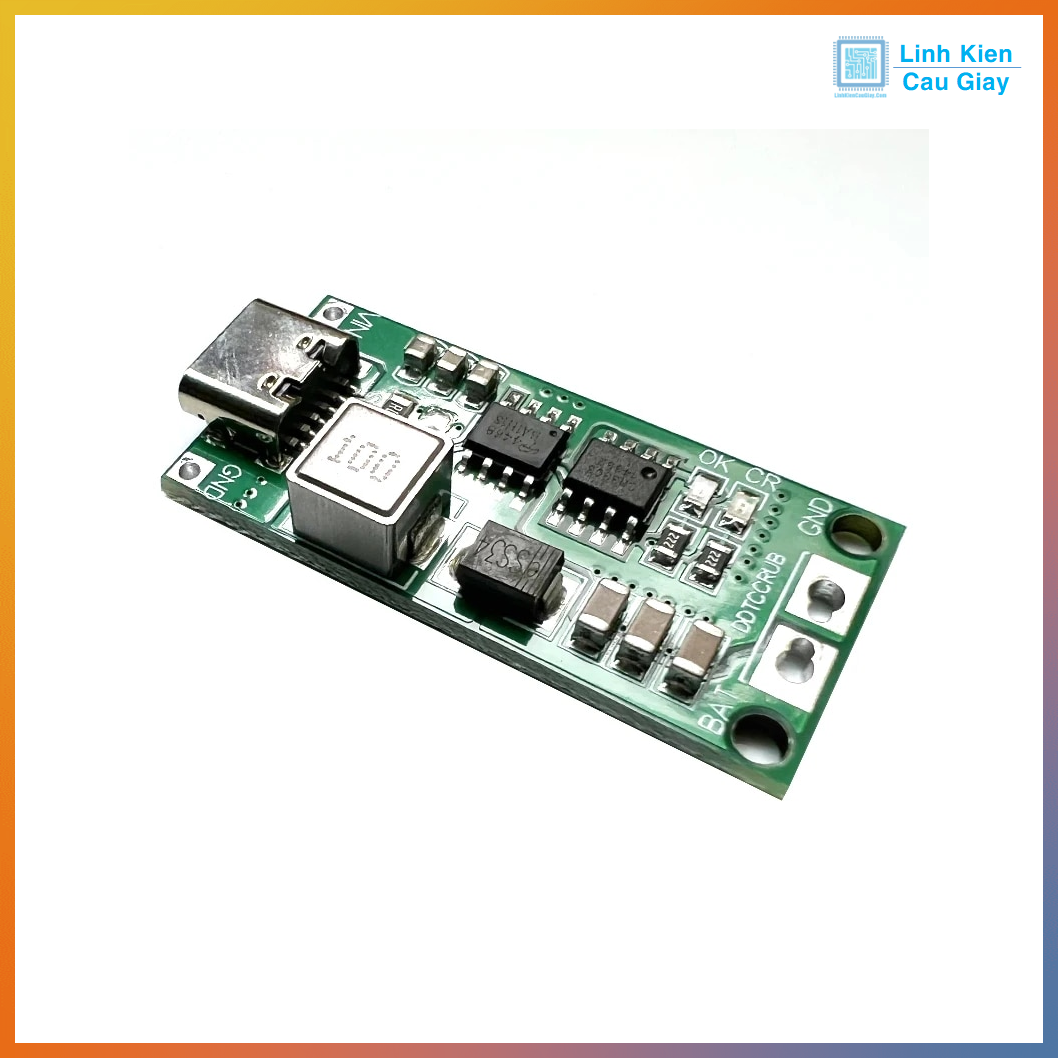

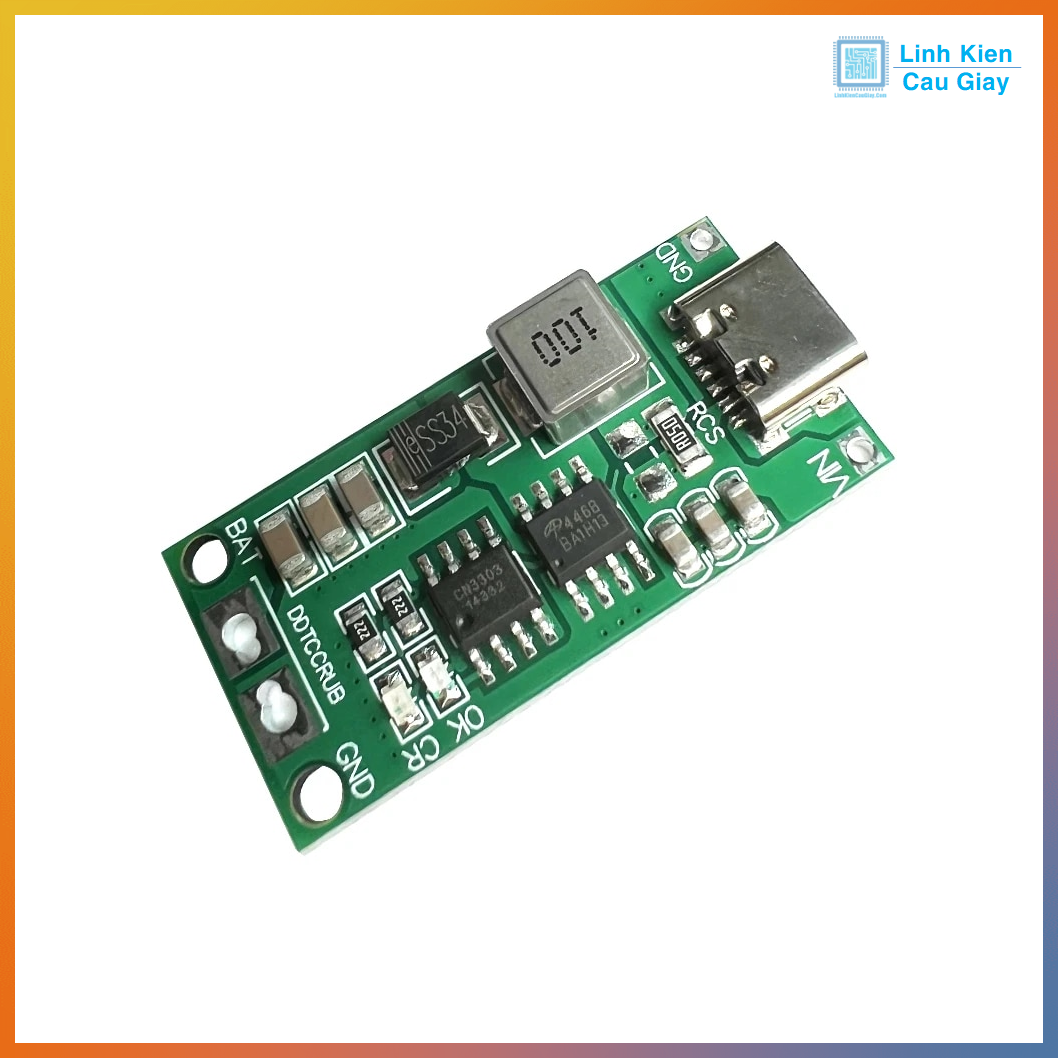

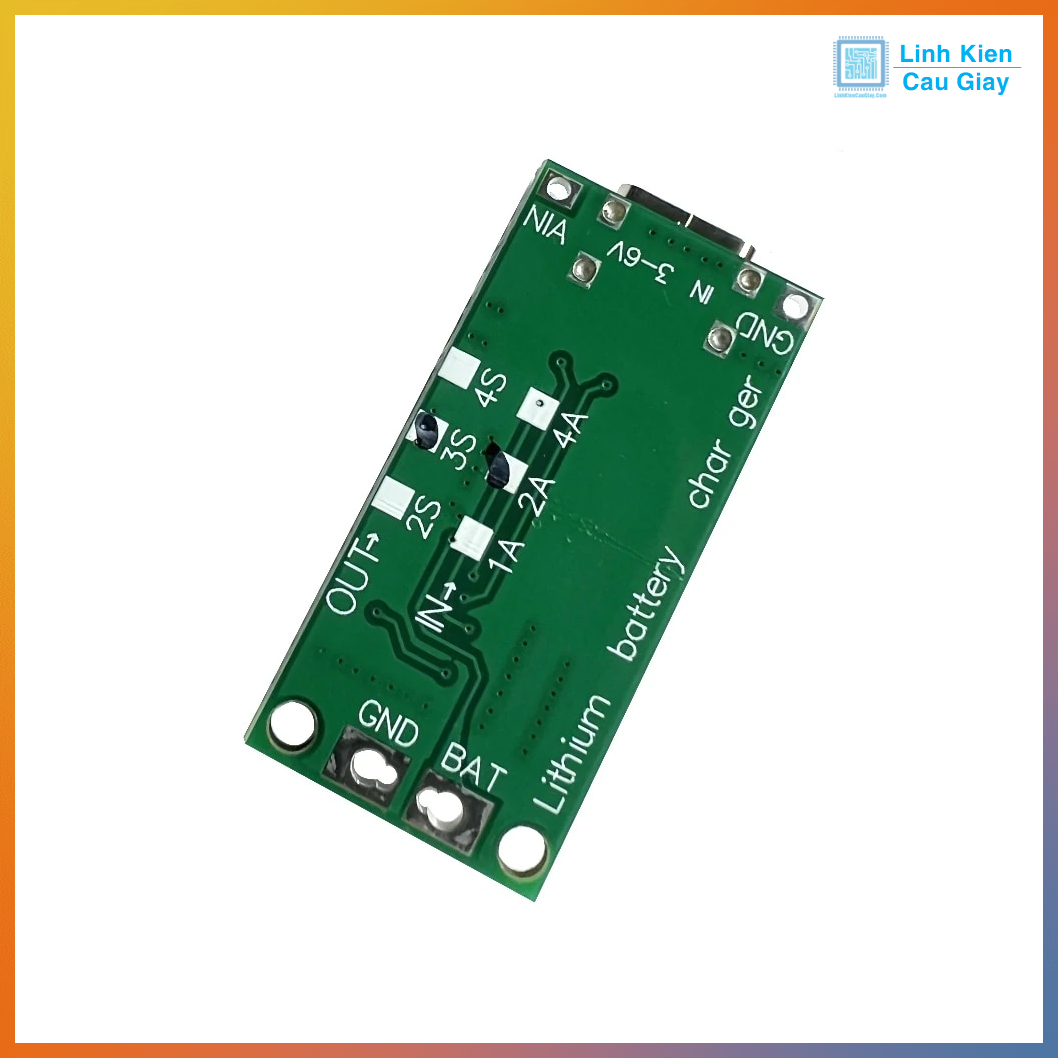

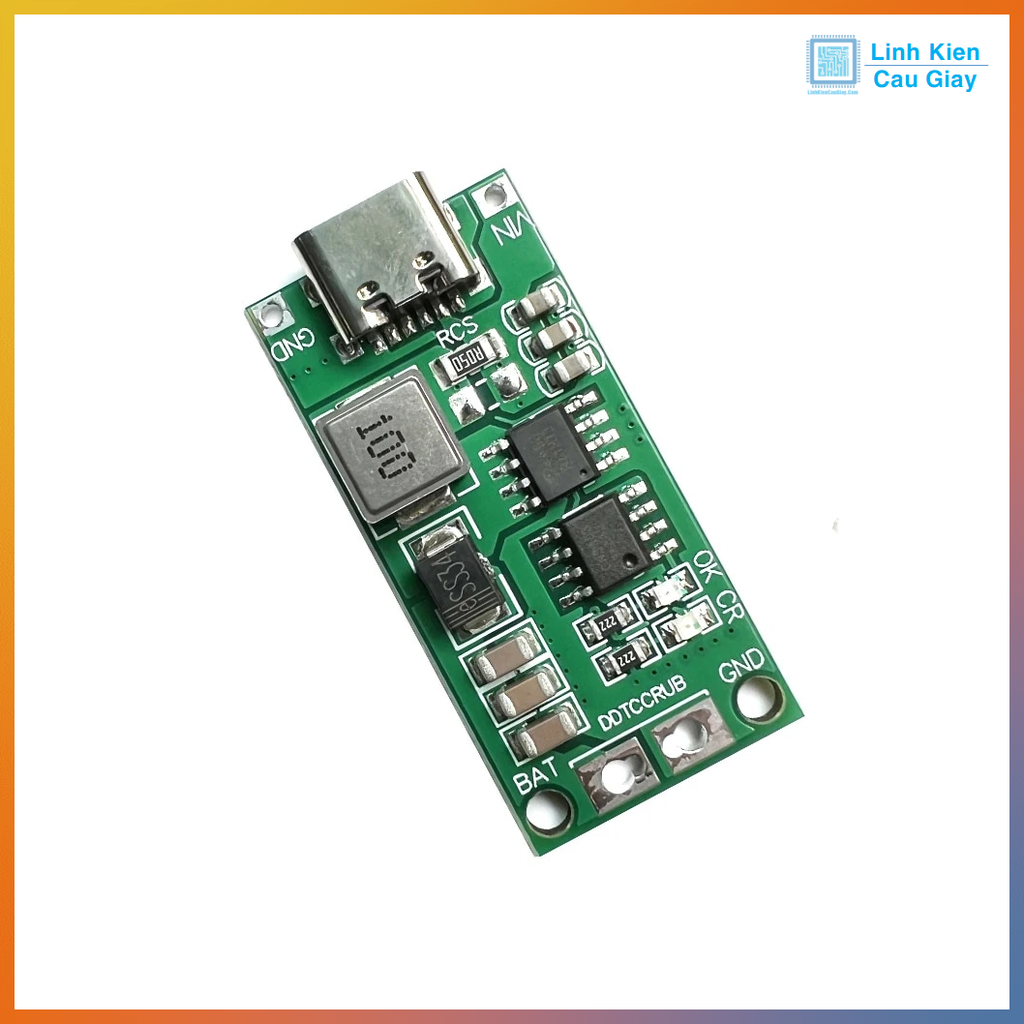

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
